碳纤维布加固检验批
- 格式:doc
- 大小:24.00 KB
- 文档页数:1

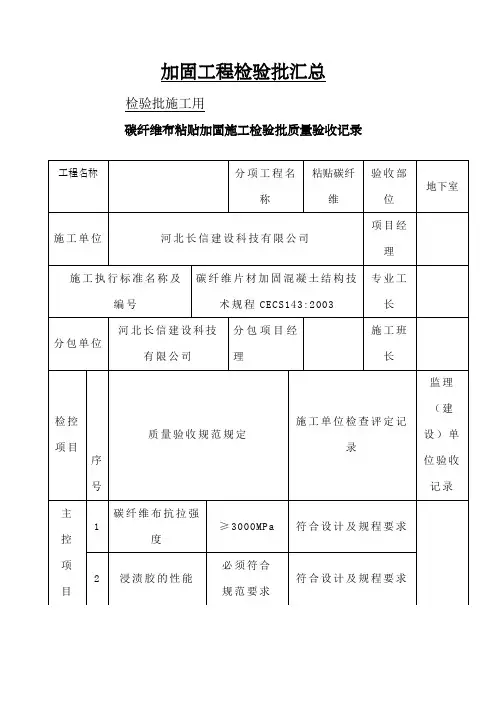

加固工程检验批汇总
检验批施工用
碳纤维布粘贴加固施工检验批质量验收记录
碳纤维布粘贴加固施工检验批质量验收记录
原材料检验批质量验收记录
混凝土原材料检验批质量验收记录
钢筋原材料检验批质量验收记录
焊接材料原材料检验批质量验收记录
结构胶粘剂原材料检验批质量验收记录
纤维材料原材料检验批质量验收记录
水泥砂浆原材料检验批质量验收记录
聚合物砂浆原材料检验批质量验收记录
裂缝修补用注浆料检验批质量验收记录
混凝土用结构界面胶(剂)检验批质量验收记录
结构加固用水泥基灌浆料检验批质量验收记录
锚栓原材料检验批质量验收记录
界面处理工程检验批质量验收记录
新增截面施工工程检验批质量验收记录
新增截面施工质量检验批质量验收记录
新增截面外观及尺寸偏差检验批质量验收记录
钢筋加工检验批质量验收记录
(Ⅰ)
钢筋安装工程检验批质量验收记录
(Ⅰ)
模板安装工程检验批质量验收记录表
模板拆除工程检验批质量验收记录
界面处理检验批质量验收记录
植筋工程施工检验批质量验收记录
界面处理检验批质量验收记录
纤维片材粘贴工程检验批质量验收记录
纤维材料施工质量检验批质量验收记录
型钢骨架制作检验批质量验收记录。

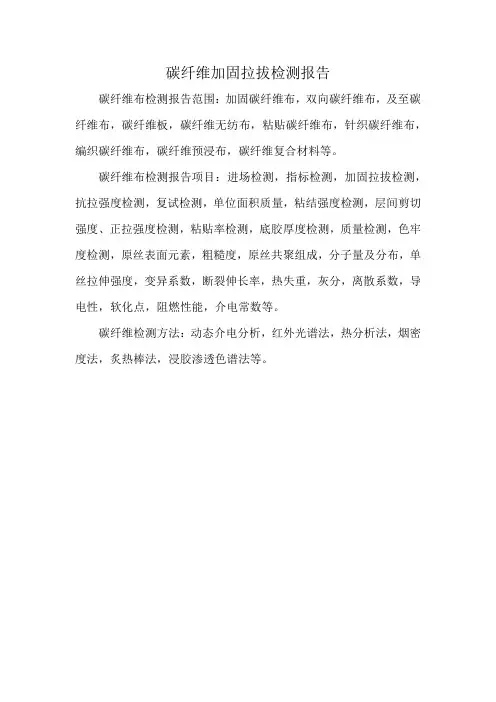

碳纤维加固拉拔检测报告
碳纤维布检测报告范围:加固碳纤维布,双向碳纤维布,及至碳纤维布,碳纤维板,碳纤维无纺布,粘贴碳纤维布,针织碳纤维布,编织碳纤维布,碳纤维预浸布,碳纤维复合材料等。
碳纤维布检测报告项目:进场检测,指标检测,加固拉拔检测,抗拉强度检测,复试检测,单位面积质量,粘结强度检测,层间剪切强度、正拉强度检测,粘贴率检测,底胶厚度检测,质量检测,色牢度检测,原丝表面元素,粗糙度,原丝共聚组成,分子量及分布,单丝拉伸强度,变异系数,断裂伸长率,热失重,灰分,离散系数,导电性,软化点,阻燃性能,介电常数等。
碳纤维检测方法:动态介电分析,红外光谱法,热分析法,烟密度法,炙热棒法,浸胶渗透色谱法等。
碳纤维布加固修补结构施工及验收规范为了确保碳纤维布加固修补结构项目的施工质量,保证工程的安全性和可靠性,以下是碳纤维布加固修补结构施工及验收的规范。
一、施工前准备工作:1.工程勘察和设计:根据工程要求进行勘察和设计,并编制详细的施工方案。
2.材料准备:根据施工方案确定所需的碳纤维布、环氧树脂胶黏剂等材料,并进行质量检验,确保符合要求。
3.环境准备:清理施工现场,保证施工区域干燥、洁净,无杂物。
二、施工工艺:1.表面处理:清除残留的旧材料、松散的混凝土等,并进行研磨、去污处理,以确保基层表面平整、洁净。
2.粘接剂施工:根据施工方案,将环氧树脂胶黏剂按比例混合,然后用滚刷或喷涂的方式,均匀涂抹在基层表面上。
3.碳纤维布铺设:在涂抹好粘接剂的基层上,将预先裁剪好的碳纤维布铺设,确保布料完全贴合,并用刮板压平。
4.再涂胶黏剂:在碳纤维布上再次涂抹一层环氧树脂胶黏剂,使其与基层和碳纤维布紧密结合。
5.涂层处理:根据需要,可以在修补区域进行涂层处理,以提高表面的耐久性。
6.养护:根据环氧树脂胶黏剂的使用说明,进行适当的养护,以确保施工后的结构能够固化和硬化。
三、验收标准:1.施工质量:检查施工区域是否平整、无气泡、无脱落等现象,是否与周边结构紧密结合。
2.碳纤维布:检查碳纤维布是否铺设平整、无皱褶、无破损等现象。
3.粘接剂:检查粘接剂是否均匀、充分涂抹,与基层、碳纤维布紧密结合。
4.养护情况:检查养护是否符合要求,根据环氧树脂胶黏剂的使用说明进行判断。
5.建设单位应提供有效检测和监控方式、涂层材料的质量检验报告,并在验收前提供。
在施工和验收中,如发现施工质量问题或不符合要求的现象,应及时进行整改,并重新进行验收。
以上所述是碳纤维布加固修补结构施工及验收的规范,有助于确保工程质量和施工安全。
碳纤维加固验收规范碳纤维加固验收规范一、基本原则碳纤维加固是一种新兴的加固技术,其目的是提高结构强度、刚度和耐久性。
为确保碳纤维加固的质量,需按照以下原则进行验收:1. 安全原则:碳纤维加固后的结构应能满足设计要求,具备足够的强度和稳定性,确保使用过程中的安全性和可靠性。
2. 环保原则:加固工艺应符合环保要求,不对环境造成污染,材料使用应符合国家相关标准。
3. 经济原则:加固工艺应综合考虑工程的经济性,提高工程效益,避免不必要的浪费。
二、验收范围碳纤维加固验收范围包括但不限于以下几个方面:1. 施工资料的验收:包括施工方案、材料质量合格证明、碳纤维材料的供货合同、施工图纸等。
2. 施工机械设备的验收:包括加固设备的技术规范、安全证书、操作人员的资质证书等。
3. 工艺控制的验收:包括材料的储存、清洁等工艺控制的合规性,是否符合技术要求。
4. 施工质量的验收:包括加固区域的表面处理质量、材料的粘结性能、加固厚度等。
5. 结构性能的验收:包括加固后结构的强度、稳定性、刚度等性能的合规性。
三、验收流程1. 准备阶段:- 确定相关人员和责任:包括业主、设计单位、施工单位、监理单位等。
- 制定验收计划:明确验收的时间、地点、要求等。
并将计划告知相关单位和人员。
- 准备验收所需的资料:包括相关的技术文件、施工图纸、材料合格证明等。
2. 现场验收:- 验收前的准备工作:包括对加固区域的清理、检查施工设备和材料是否符合要求等。
- 对施工过程的监控:确保施工过程符合技术要求,不出现质量问题。
- 对施工质量的验收:包括对加固区域的表面处理质量、粘结性能、加固厚度等进行检查。
- 对结构性能的验收:通过试验、观察等方式对加固后结构的强度、稳定性、刚度进行测试和评估。
3. 验收报告:- 撰写验收报告:详细记录验收过程中的问题、发现的质量缺陷、结构性能测试结果等。
- 提出处理意见:根据验收结果,提出对质量缺陷的处理建议,对结构性能不合格的部分提出改进措施。

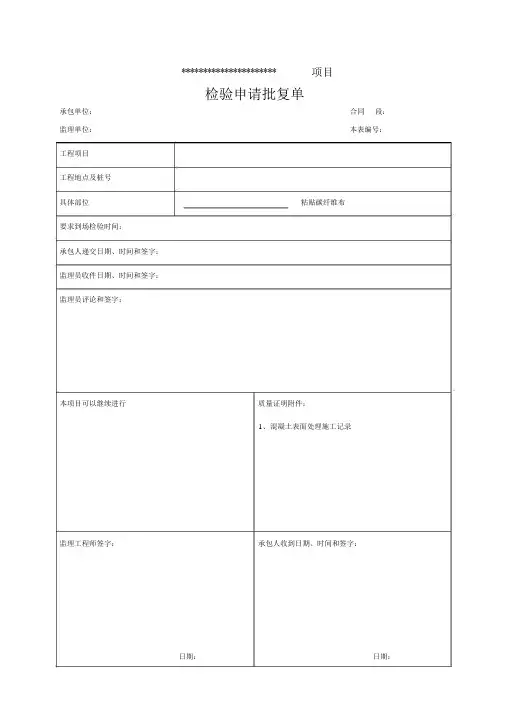

**********************项目检验申请批复单承包单位:合同段:监理单位:本表编号:工程项目工程地点及桩号具体部位粘贴碳纤维布要求到场检验时间:承包人递交日期、时间和签字:监理员收件日期、时间和签字:监理员评论和签字:本项目可以继续进行质量证明附件:1、混凝土表面处理施工记录监理工程师签字:承包人收到日期、时间和签字:日期:日期:**********************项目混凝土表面处理施工记录承包单位:合同段:监理单位 :本表编号: 施工部位施工时间处理标准:1、用裂缝修补胶灌注结构裂缝,其施工工艺应符合规范要求。
2、将混凝土表面剥落、疏松、蜂窝、腐蚀等劣化部分清除,并进行清洗、打磨,待表面干燥后,用修补材料将混凝土表面凹凸部位修复平整。
如果有毛刺,应用砂纸打磨。
找平面用手触摸感觉干燥后,才能进行下一工序的施工。
3、粘贴处阳角应打磨成圆弧状,阴角以修补材料填补成圆弧倒角,圆弧半径不应小于25mm 。
自检意见:质检工程师:日期:监理意见:监理工程师:日期:********************** 项目检验申请批复单承包单位:合同段:监理单位:本表编号:工程项目工程地点及桩号具体部位粘贴碳纤维布要求到场检验时间:承包人递交日期、时间和签字:监理员收件日期、时间和签字:监理员评论和签字:本项目可以继续进行质量证明附件:1、碳纤维布粘贴施工记录监理工程师签字:承包人收到日期、时间和签字:日期:日期:**********************项目碳纤维布粘贴施工记录承包单位:合同段:监理单位 :本表编号: 分项名称碳纤维布粘贴桩号及部位施工时间验收内容:1、底胶均匀涂抹于混凝土表面,无漏刷、流淌或气泡;2、碳纤维布裁剪尺寸符合设计要求,碳纤维布搭接长度不宜小于100mm ,搭接位置宜避开主要受力区;3、粘贴碳纤维布前,应对混凝土表面再次拭擦,确保粘贴面无粉尘。
混凝土表面涂刷胶黏剂时,应做到胶体不流淌;胶体涂刷不出控制线;涂刷均匀。

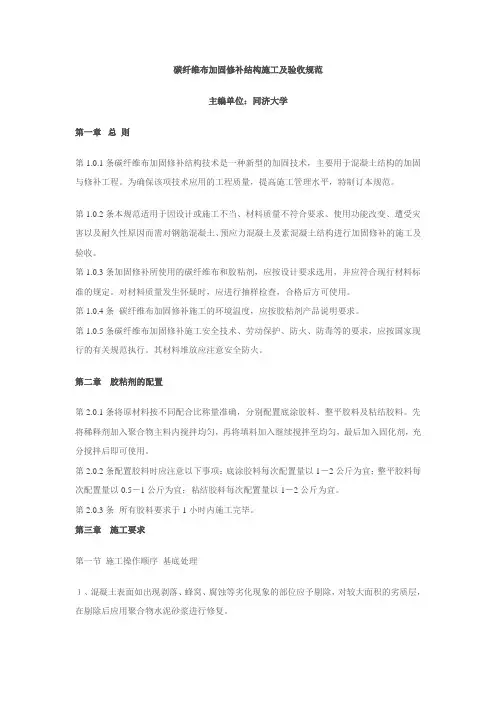

碳纤维布加固修补结构施工及验收规范主编单位:同济大学第一章总则第1.0.1条碳纤维布加固修补结构技术是一种新型的加固技术,主要用于混凝土结构的加固与修补工程。
为确保该项技术应用的工程质量,提高施工管理水平,特制订本规范。
第1.0.2条本规范适用于因设计或施工不当、材料质量不符合要求、使用功能改变、遭受灾害以及耐久性原因而需对钢筋混凝土、预应力混凝土及素混凝土结构进行加固修补的施工及验收。
第1.0.3条加固修补所使用的碳纤维布和胶粘剂,应按设计要求选用,并应符合现行材料标准的规定。
对材料质量发生怀疑时,应进行抽样检查,合格后方可使用。
第1.0.4条碳纤维布加固修补施工的环境温度,应按胶粘剂产品说明要求。
第1.0.5条碳纤维布加固修补施工安全技术、劳动保护、防火、防毒等的要求,应按国家现行的有关规范执行。
其材料堆放应注意安全防火。
第二章胶粘剂的配置第2.0.1条将原材料按不同配合比称量准确,分别配置底涂胶料、整平胶料及粘结胶料。
先将稀释剂加入聚合物主料内搅拌均匀,再将填料加入继续搅拌至均匀,最后加入固化剂,充分搅拌后即可使用。
第2.0.2条配置胶料时应注意以下事项:底涂胶料每次配置量以1-2公斤为宜;整平胶料每次配置量以0.5-1公斤为宜;粘结胶料每次配置量以1-2公斤为宜。
第2.0.3条所有胶料要求于1小时内施工完毕。
第三章施工要求第一节施工操作顺序基底处理1、混凝土表面如出现剥落、蜂窝、腐蚀等劣化现象的部位应予剔除,对较大面积的劣质层,在剔除后应用聚合物水泥砂浆进行修复。
2、裂缝部位,如有必要应先进行封闭处理。
3、用混凝土角磨机、砂轮(砂纸)等工具,去除混凝土表面的浮浆、油污等杂质,构件基面的混凝土要打磨平整,尤其是表面的凸出部位要磨平,转角粘贴处要进行倒角处理并打磨成圆弧状(R3 10mm)。
4、用吹风机将混凝土表面清理干净并保持干燥。
涂底胶1、按一定比例将主剂与固化剂先后置于容器中,用搅拌器搅拌均匀,根据现场实际气温决定用量,并严格控制使用时间。
碳纤维加固质量评估报告碳纤维加固是一种常用于结构加固的技术,通过使用碳纤维材料,可以有效提升结构的承载能力和抗震性能。
在进行碳纤维加固工程之前,需要进行质量评估,以判断结构是否适合进行加固,同时评估后期加固效果是否符合要求。
下面将从材料、工艺和工程要求三个方面进行碳纤维加固质量评估报告。
首先,对于碳纤维加固材料的评估,我们应该关注其性能和质量。
碳纤维具有高强度、低密度、抗腐蚀等特点,可以提供良好的加固效果。
在选择碳纤维材料时,需要检查其制造商的资质,确保其具有合格的生产能力。
同时,还要检查碳纤维材料的批次和鉴定报告,确保其质量符合标准。
在施工过程中,需要对材料进行验收,确保其没有明显的损伤和质量问题。
其次,对于碳纤维加固的工艺进行评估。
碳纤维加固的核心工艺是粘贴,主要包括表面处理、涂胶、贴板等步骤。
首先,在评估工艺时,需要检查施工方的资质和经验,确保其具有相关的技术实力。
其次,在施工过程中,需要对每个工艺步骤进行监控,确保符合规范要求。
特别是粘贴过程中,需要控制温度、压力和固化时间等参数,确保粘接质量。
最后,在工艺评估中,需要进行一定的抽检和现场检测,检验加固效果是否达到设计要求。
最后,需要关注碳纤维加固工程的要求。
首先,对于结构的评估,需要进行综合分析,确定结构的薄弱环节和加固的重点区域。
其次,在施工前,需要制定详细的加固方案,包括材料使用、工艺流程、验收标准等。
然后,在施工过程中,需要按照加固方案进行施工,确保每个步骤都符合要求。
最后,在施工结束后,需要进行加固效果的评估,包括结构抗震性能和承载能力的提升情况。
总的来说,对于碳纤维加固工程的质量评估,需要从材料、工艺和工程要求三个方面进行全面考虑。
只有在各个方面都符合要求的情况下,才能确保碳纤维加固工程的质量和效果。
因此,在进行碳纤维加固工程的过程中,需要严格控制每个环节,确保施工质量,以提高结构的安全性和可靠性。
谈谈工程监理中碳纤维加固的检查和验收由于碳纤维的生产技术愈加成熟,随着碳纤维成本的逐渐降低,产量的逐年增加。
目前,碳纤维的使用已愈来愈广泛。
但碳纤维作为一种新兴的建筑材料,在建筑行业还是有其特殊的施工要求和技术难点。
现结合本工程的特点,在监理过程中对碳纤维加固的检查和验收进行一些探讨。
一、工程概况杭州钱江新城某银行大楼装修改造工程。
原大楼21层,设计使用功能为普通商务写字楼,现部分楼层部分房间因使用功能发生改变,部分房间改为资料室、计算机房和自助存取款室,考虑资料室内为密集柜、计算机房内有大型精密设备和UPS不间断电源以及银行特殊安保系统等需对原结构梁板进行加固。
原大楼为框架结构,由于增加荷载经设计计算满足大楼整体使用,故本次加固仅针对框架梁、板。
本工程加固形式有:梁上采用粘贴钢板、梁底采用粘结碳纤维板、碳纤维布加固,板采用碳纤维布加固。
二、加固原理1.碳纤维布(板)加固原理将抗拉强度极高的碳纤维用环氧树脂预浸成为复合增强材料;用环氧树脂粘结剂沿受拉方向或垂直于裂缝方向粘贴在要补强的结构上,形成一个新的复合体,使增强粘贴材料与原有钢筋混凝土共同受力,增大结构的抗裂或抗剪能力,提高结构的强度、刚度、抗裂性和延长性。
2.粘贴钢板加固原理粘贴钢板加固就是在混凝土结构受力构件的外侧用结构胶粘贴钢板,以补强或提高其受力强度,提高结构的安全性。
钢板与混凝土受力构件共同作用,使原构件的钢度、强度都大幅度的提高,特别是耐久性及抗疲劳能力增强。
三、工艺优点1.碳纤维布加固①重量轻,厚度薄,基本不增加结构自重及截面尺寸。
②适用面广,灵活性强,可用于各种类型和形状的结构构件加固。
③施工方便快捷,不需要大型机具,没有湿作业,无需动火,无需其他固定措施,不受原结构形状限制。
④高耐久性,由于不会生锈,非常适合在高酸、碱、盐及大气腐蚀坏境中使用。
2.粘贴钢板加固①不需要破坏被加固的原有结构物。
②加固工程质量要求很高,但施工时并不要求高级的专门技术人员操作。
碳纤维加固工程质量验收记录表
编号:
工程名称昌邑市天润一品苑住宅楼A24#梁粘贴碳纤维加固工程
子分部加固分部验收部位阁楼JGL-B
施工单位潍坊开源工程技术有限公司项目经理李建树
分包单位/ /
施工执行标准名称及编号《碳纤维片材加固混凝土结构技术规程》(CECS146:2006)施工质量验收规范的规定施工单位检查评定记录监理单位验收记录
1、碳纤维及粘结材料符合
设计要求
√
2、被粘贴混凝土表面处理
符号规范要求
√
3、碳纤维材料的粘贴尺寸
和数量符合设计要求
√
4、碳纤维粘贴位置中心线偏差≤10mm 6 4 4 5 7 5 7 12 5 4
5、碳纤维材料与原有结构物的粘结密实,有效粘贴面积≥95%97 93 95 96 98 96 96 98 96 98
施工单位检查评定结果
专业施工员李长征施工班组长李文记
项目专业质量检查员:
年月日
监理(建设)单位验收结
论
专业监理工程师:
年月日。
