室内采暖金属辐射板及低温热水地板辐射采暖系统安装
检验批质量验收记录

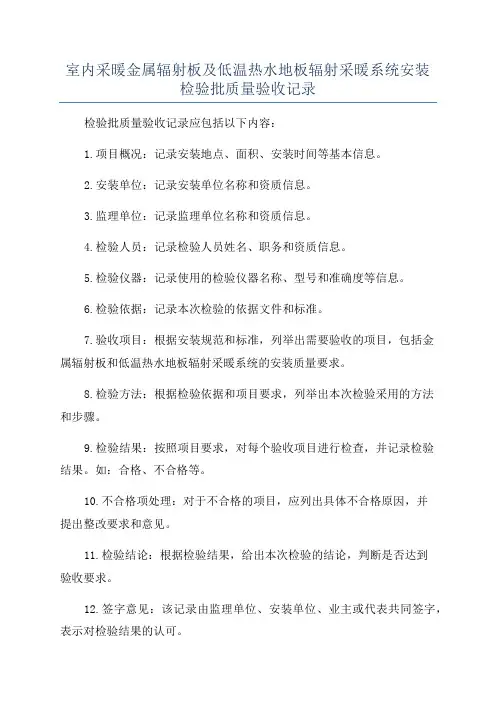

检验批质量验收记录应包括以下内容:
1.项目概况:记录安装地点、面积、安装时间等基本信息。
2.安装单位:记录安装单位名称和资质信息。
3.监理单位:记录监理单位名称和资质信息。
4.检验人员:记录检验人员姓名、职务和资质信息。
5.检验仪器:记录使用的检验仪器名称、型号和准确度等信息。
6.检验依据:记录本次检验的依据文件和标准。
7.验收项目:根据安装规范和标准,列举出需要验收的项目,包括金
属辐射板和低温热水地板辐射采暖系统的安装质量要求。
8.检验方法:根据检验依据和项目要求,列举出本次检验采用的方法
和步骤。
9.检验结果:按照项目要求,对每个验收项目进行检查,并记录检验
结果。
如:合格、不合格等。
10.不合格项处理:对于不合格的项目,应列出具体不合格原因,并
提出整改要求和意见。
11.检验结论:根据检验结果,给出本次检验的结论,判断是否达到
验收要求。
12.签字意见:该记录由监理单位、安装单位、业主或代表共同签字,表示对检验结果的认可。
通过以上步骤的记录和整理,可以对室内采暖金属辐射板及低温热水地板辐射采暖系统的安装质量进行有效的评估和监控,确保系统按照要求安装并达到预期效果。

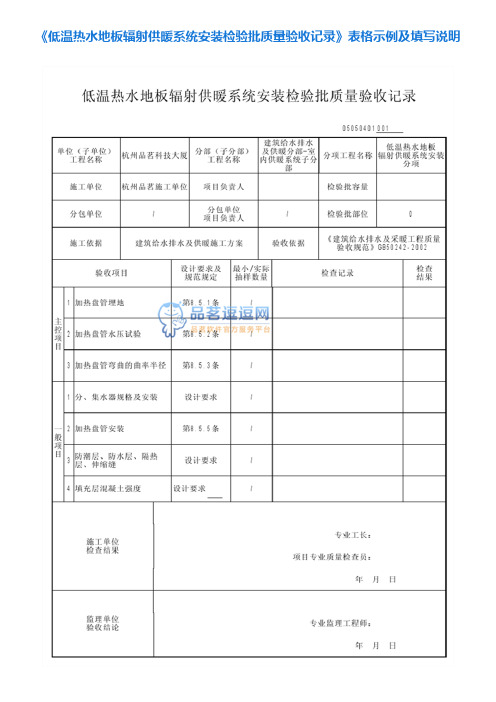

《低温热水地板辐射供暖系统安装检验批质量验收记录》表格示例及填写说明
【规范名称及编号】《建筑给水排水及采暖工程质量验收规范》(GB 50242-2002)
【条文摘录】
8.5 低温热水地板辐射采暖系统安装
8.5.1 地面下敷设的盘管埋地部分不应有接头。
检验方法:隐蔽前现场查看。
8.5.2 盘管隐蔽前必须进行水压试验,试验压力为工作压力的1.5 倍,但不小于0.6MPa。
检验方法:稳压1h内压力降不大于0.05MPa 且不渗不漏。
8.5.3加热盘管弯曲部分不得出现硬折弯现象,曲率半径应符合下列规定:
1.塑料管:不应小于管道外径的8倍。
2.复合管:不应小于管道外径的5倍。
检验方法:尺量检查
一般项目
8.5.4分、集水器型号、规格、公称压力及安装位置、高度等应符合设计要求。
检验方法:对照图纸及产品说明书,尺量检查。
8.5.5加热盘管管径、间距和长度应符合设计要求。
间距偏差不大于±10mm。
检验方法:拉线和尺量检查。
8.5.6防潮层、防水层、隔热层及伸缩缝应符合设计要求。
检验方法:填充层浇灌前观察检查。
8.5.7填充层强度标号应符合设计要求。
检验方法:作试块抗压试验。
低温热水地板辐射采暖安装工程检验批报验申请表工程名称......和平小区01号编号05-05-C010-1致:---(监理单位)我单位已完成了工作,现报上该工程报验申请表,请予以审查和验收。
附件:项目经理部(章)项目经理日期审查意见:项目监理机构(章)总/专业监理工程师日期检验批报验申请表一、检验批的划分:1、土建基础、主体各分项工程按楼层或施工段(变形缝)划分一个或若干个检验批。
2、屋面各分项工程按屋面高程划分一个或若干个检验批。
3、建筑给水、排水、采暖(建筑电气分部)工程的分项工程:水平管道安装(电气配管等)应按施工段或楼层划分;立管安装(电气穿线等)应按单元划分成一个或若干个检验批。
二、填表说明:1、表的上半部由施工单位填写,承包单位可盖项目经理部章,项目经理本人签字。
2、表的下半部分由监理工程师根据实际验收情况填写审查意见,并本人签字或加盖执业印章。
三、验收程序:1、施工单位自检合格后,由质检员填写报验申请及附件,并签字盖章,向项目监理机构报验。
2、专业监理工程师审核工程报验资料合格,由专业监理工程师组织施工单位专业质量检查员等进行验收合格后,专业监理工程师签署报验申请及附件。
3、检查发现质量不合格的项目通知整改,未改的,监理工程师签发《监理通知单》,指令整改,整改后自检合格报监理工程师复验。
4、经检查工程质量符合设计要求和验收规范规定,并质量控制资料齐全,手续完善,监理工程师在《报验申请表》及"检验批质量验收记录"表中签"同意验收"予以确认。
注:在模板安装检验批报验中,地梁模板安装前,需要对外墙防冻层进行报验和验收。

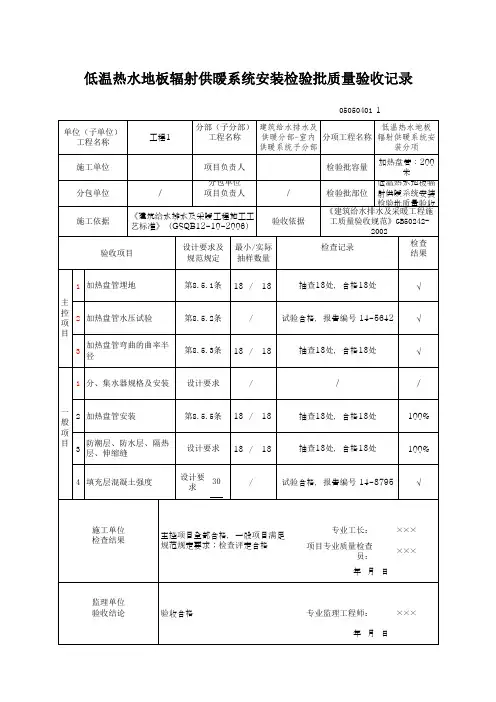

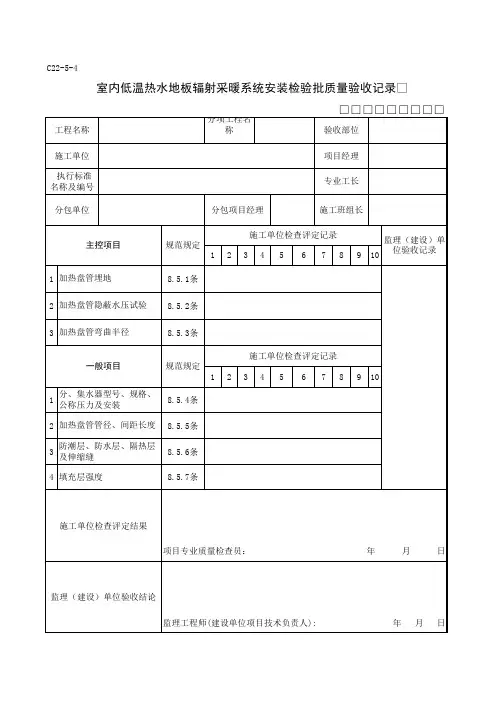

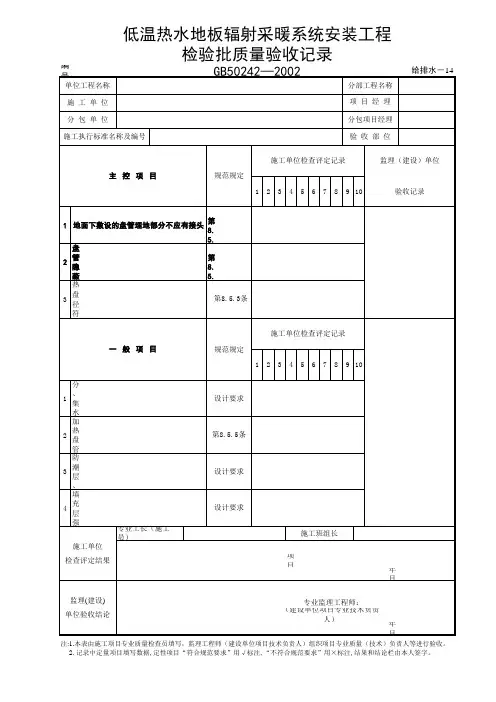

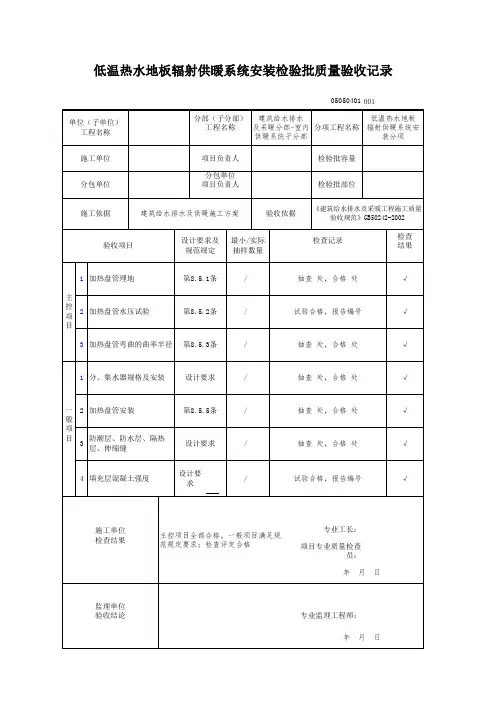

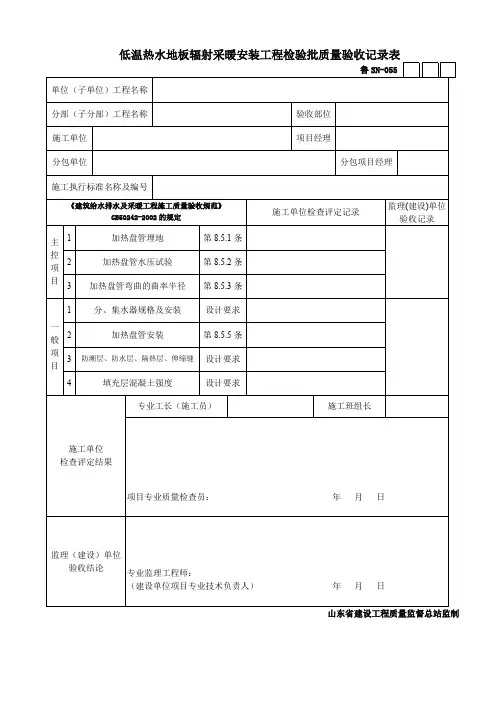

低温热水地板辐射采暖安装工程检验批质量验收记录表
GB50242-2002
050504 单位(子单位)工程名称
分部(子分部)工程名称验收部位
施工单位项目经理
分包单位分包项目经理
施工执行标准名称及编号
施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收
记录
主控项目1 加热盘管埋地第8.5.1条
2 加热盘管水压试验第8.5.2条
3 加热盘管弯曲的曲率半径第8.5.3条
一般项目1 分、集水器规格及安装设计要求
2 加热盘管安装第8.5.5条
3 防潮层、防水层、隔热层、伸缩缝设计要求
4 填充层混凝土强度设计要求
施工单位检查评定结果
专业工长(施工员)施工班组长
项目专业质量检查员:年月日
监理(建设)单位验收结论
监理工程师:
(建设单位项目专业技术负责人)年月日。
DBJ04-226-2003
低温热水地板辐射采暖安装工程检验批质量验收记录表
GB50242-2002
DBJ04-226-2003
说明
050504 主控项目:
1.检验方法:隐蔽前现场查看。
检查隐蔽工程验收记录。
检查数量:全数检查。
2.检验方法:稳压1h内压力降不大于0.05Mpa,且不渗、不漏。
检查水压试验报告。
检查数量:全数检查。
3.检查数量:硬折弯应全数检查。
弯管的曲率半径应抽查弯管总数的5%,但不少于10处。
检验方法:尺量检查。
一般项目:
1.检验方法:对照图纸及产品说明书,尺量检查。
检查数量:全数检查。
2.检查数量:全数检查。
检验方法:拉线和尺量检查。
3.检验方法:填充层浇灌前观察检查。
检查隐蔽验收记录。
检查数量:全数检查。
4.检查数量:全数检查。
检验方法:取样作试块抗压试验,检查试块强度报告。
室内供暖系统低温热水地板辐射供暖系统安装检验批质量验收记
录
256
单位(子单位)
工程名称
分部(子分部)
工程名称
建筑给水排水及供暖(室内供暖系统)分项工程名称低温热水地板辐射供
暖系统安装施工单位
项目负责人检验批容量
分包单位分包单位项目
负责人
检验批部位
7.1.2.14、室内供暖系统低温热水地板辐射供暖系统安装检验
施工依据
供暖工程施工方案
验收依据
《建筑给水排水及采暖工程质量 验收规范》GB50242-2002验收项目
设计要求及 规范规定最小/实际 抽样数量
检查记录
检查结果
主
控
项 目
1加热盘管埋地第8.5.1条/
2加热盘管水压试验第8.5.2条/
3加热盘管弯曲的曲率半径
第8.5.3条/
一 般 项 目1分、集水器规格及安装设计要求/
4填充层混凝土强度
设计要求
2加热盘管安装第8.5.5条/
3
防潮层、防水层、隔热层
、伸缩缝
设计要求/
/
施工单位 检查结果
专业工长:
项目专业质量检查员:
年 月 日
监理单位 验收结论
专业监理工程师:
