圣通地板采暖系统技术参数：
1）地板采暖结构层厚度：公用建筑≧90mm，住宅≧70mm（不含地面层入找平层厚度）
2）采暖系统完全温度范围：-70℃～110℃，导热系数：0.3～0.45W/m.k
3）供圆水温差8℃～15℃；流量0.02L/S～0.04L/S
4）工作压力≦10.MPa;爆破压力：60Kg/cm2
5）地面层承载≦2000Kg/m2，若大于此数值应采取相关措施。
6）在热水进入管道前（分水器处），应过滤网以防异物混入。
7）地面散热与地板材质，管间距，供回水温度等因素有关，按目前的常规做法，保温材料为：20—30mm厚的复合聚苯板，隔热材料为锡箔纸。
8）PE-X管弯曲半径≧8倍管直径，管间距100-350mm，管回路以80—100mm为宜。
用途：
1）热水、供暖用
公寓、住宅、饭店、学校、体育馆、商业区、医院、太阳能住宅、浴池、温泉、室内游泳场、热交换器线圈等
2）饮用水用
3）工业用
4）农业、畜牧业用
温室、花园、养鱼场院、猪圈、养鸡场
5）融雪用公路、运动场、车库、机场等
安装及应用：
1、在基础混凝土上用耐腐蚀性防水纸布、PVC、PE或防水灰浆处理。这时塑料防水纸布等如有折叠这处需要完全贴紧以不使水分进入，并且由于湿气从墙壁进入，需要铺到从地板到墙壁10cm高处。
2、地板隔热材料的施工
为了防止从下方渗入湿气，提高热炕供暖管的热传递效率，隔热材料最好使用厚度50mm以上的保温板（比重0.03）。（也可使用效果最好的其它保温材料）
3、用于支持的基础灰浆的施工
起支持作用的基础灰浆支铺设热炕暖管时起支撑作用，灰浆的混和比为水泥：沙=1：3，方式时要尽可能保持水平，需要彻底养护。
4、分水器的安装
1）使用分水器进行各房间的温水分配，装在分水器上的阀门管套最好在距离地板30cm以上，水平安装。
2）安装分水器时要把供水阀门放在前面，回水阀门放在后面。
3）最好安装温度计以了解温水的温度。
4）把空气阀安装在分水器时可综合处理各房间管路内的空气。
5、弯曲路线的面管方法
1）对圣通牌热炕管实施弯曲布置时不需强行循环温水或加热，只需两手宽握管子，轻轻弯
曲到希望的角度。
2）为了使弯曲后的管子不被折曲需要根据产品种类，两手产的蹁最水要超过两手距离，弯曲时的直径要超过最小弯曲直径。
3）布管幅宽小于最小直径时要作成哑铃形。
6、固定方法
1）固定时可使用地热供暖管托架在基础灰浆地板上用钉子固定（不可用铁卡、最好用地热管专用卡）。设置固定托架的间隔为1m以下，90度弯曲部位和180度弯曲部位要保使用2个和平个以上的托架。
2）也可均匀设置夹（钳）杆固定到灰浆板上布设管路。
7、砂砾层及灰浆罩面（完成面）
为保证管路间蓄热和温度均匀应铺下砂砾层后进行配比1：2的灰浆完成处理，不仅要保证地板水平，还要在湿润状态下自然干燥，使得到彻底的养护，为人的养护会导致地板龟裂，应予以注意。

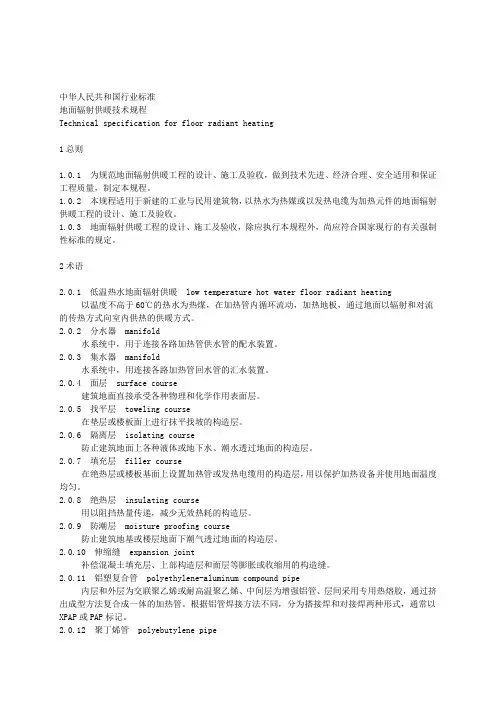

板采暖国家行业标准 JGJ142-2004
第一章总则
第1.1.1条为了规范地面辐射供暖工程的设计、施工和验收工作，做到技术先进、经济合理、安全适用和保证工程质量，特制定本规程。
第1.1.2条本规程适用于新建的工业和民用建筑内，以热水为热媒或以发热电缆为热源的，地面辐射供暖工程的设计、施工和验收。
第1.1.3条进行地面辐射供暖工程的设计、施工和验收时，除应执行本规程外，尚应符合国家现行的有关标准、规范等的规定。
第二章术语
第2.1.1条低温热水地面辐射供暖（low temperature hot water floor radiant heating）
以温度不高于60℃的热水为热媒，在埋置于地面以下填充层中的加热管内循环流动，加热整个地板，通过地面以辐射和对流的热传递方式向室内供热的一种供暖方式。
第2.1.2条分、集水器（manifold）
水系统中，用于连接各路加热管供、回水的配、集水装置。
第2.1.3条面层（surface course）
建筑地面直接承受各种物理和化学作用的表面层。
第2.1.4条找平层（toweling course）
在垫层或楼板面上进行抹平找坡的构造层。
第2.1.5条隔离层（isolating course）
防止建筑地面上各种液体或地下水、潮气透过地面的构造层。
第2.1.6条填充层(filler course)
在绝热层或楼板基面上设置加热管或发热电缆用的构造层，用以保护设备并使地面温度均匀。
第2.1.7条绝热层（insulating course)
用以阻挡热量传递，减少无效热耗的构造层。
第2.1.8条防潮层（moisture proofing course）
防止建筑地基或楼层地面下潮气透过地面的构造层。
第2.1.9条伸缩缝（expansion joint）
补偿混凝土填充层、上部构造层和面层等膨胀或收缩用的构造缝。
第2.1.10条铝塑复合管(polyethylene-aluminum compound
pipe)
内层和外层为交联聚乙烯或聚乙烯、中间层为增强铝管、层间采用专用热熔胶，通过挤出成型方法复合成一体的加热管。根据铝管焊接方法不同，分为搭接焊加对接焊两种形式，通常以XPAP或PAP标记。
第2.1.11条聚丁烯管(polyebutylene pipe)
由聚丁烯－1树脂添加适量助剂，经挤出成型的热塑性加热管，通常以PB标记。
第2.1.12条交联聚乙烯管(cross linked polyethylene pipe) 以密度大于等于0.94g/cm3的聚乙烯或乙烯共聚物，添加适量助剂，通过化学的或物理的方法，使其线型的大分子交联成三维网状的大分子结构的加热管，通常以PE-X标记。按照交联方式的不同，可分为过氧化物交联聚乙烯（PE-Xa）、硅烷交联聚乙烯（PE-Xb）、电子束交联聚乙烯（PE-Xc）、偶氮交联聚乙烯（PE-Xd。）
第2.1.13条无规共聚聚丙烯管(polypropylene random copolymer pipe)
以丙烯和适量乙烯的无规共聚物,添加适量助剂,经挤出成型的
热塑性加热管。通常以PP-R标记。
第2.1.14条嵌段共聚聚丙烯管(polypropylene block copolymer pipe)
以丙烯和乙烯嵌段共聚物,添加适量助剂,经挤出成型的热塑性
