配电安规案例分析4—10kV配电台架消缺

案例1 违章指挥作业触电某供电局送电工区安排检修二班分6个作业组（每组3人）对66kV南石线81基杆进行带电登杆检查,由检修二班技术员侯×分别填写好6张第二种工作票(工作票签发人为该班班长），侯×向全班作业人员进行工作安排时，要求作业人员注意与带电体保持不小于0.7m （线路《安规》规定应为1。

5m，填写的工作票中也误将安全距离填写成0。

7m)的安全距离，杆塔下必须设专人监护。

第6组负责检查69~81号杆，因路途较远，工作负责人赵××要求增派一人,技术员侯×临时允许仓库管理员靳×参加作业，因临时抽调，为列入工作票人员名单。

到达工作现场，工作负责人赵×宣读工作票并进行安全交底后分成两个小组开展工作，一组由赵×带领，另一组由靳×带领。

当靳×组检查到81号杆（该杆是A型带12°5″转角终端耐张水泥杆，下横担为长短臂横担，左侧为短臂。

上横担也在杆的左侧，左导线的引流线距左杆很近，只有860mm，位于上横担的中导线的引流线也在左侧，距下横担的铁拉板只有560mm。

左、右均装有脚钉）时，李×在小组负责人靳×的监护下从左侧登杆。

当李×登到法兰盘时，靳×站在距杆8m 的地面处喊：“注意引流线啊！”，李×转身靠近电杆内侧继续攀登。

当其左手抓住下横担铁拉板，左脚踏在下横担，在抬右脚挺身时,上面中导线的引流线对其头部放电，安全帽被击穿，头部,两手及左脚掌烧伤,李×从杆上摔下,抢救无效死亡。

试分析该起事故中违反线路《安规》的行为。

案例2 未验电、接地工作触电1998年11月24日，某供电局工程处对运行的35kV商山线路升压改造为110kV线路。

工程处办理一张工作票后,分成3个小组工作（未填用工作任务单），施工三班作为一个工作小组,其工作任务是改造97号电杆和为部分电杆加装绝缘子，小组负责人为张××，小组成员有王××等6名工作人员及14名民工.当日8时许，到达97号杆位处，小组负责人张××听民工讲线路已停电，未向总工作负责人询问确认，在未验电、工作地段两端未挂接地线的情况下，小组负责人张××指挥王××登杆作业。

案例1 高空抛掷保安线导致220kV母线失压3月17日，某750kV变电站2号主变压器、220kV III段母线停电检修，1号主变压器运营，220kV I、II、IV段母线运营，IV段母线带220kV凤阳双线和凤嘉双线运营。

18时20分，某送变电施工人员在检查220kV I、III段母线分段间隔靠III段母线侧绝缘子连接螺栓及销子时，高空作业车停放在I、III段母线分段母线间隔，施工人员柴××向高空作业车车斗抛掷个人保安线，现场监护人员发现后及时制止，柴××不听监护人员制止，再次向高空作业车车都内抛掷个人保安线，在抛掷过程中因安全距离不够，引起IV段母线下方凤阳一线23833刀闸动触头对分段间隔22533刀闸至III段母线连接线放电，IV 段母线差动保护动作，跳开220kV凤阳一线、二线、凤嘉一、二线，220kV昭阳变电站、嘉润变电站、嘉润电厂3各厂站全停。

试分析该起事故中违章行为。

（1）高处作业人员未使用绳索传递工具，擅自在带电设备区向高空作业车车斗抛掷个人保安线。

违背变电《安规》18.1.13“禁止将工具及材料上下投掷，应用绳索拴牢传递，以免打伤下方作业人员或击毁脚手架”规定。

（2）现场违章制止不力。

违背变电《安规》4.5“任何人发既有违背本规程状况，应及时制止，经纠正后才干恢复作业”规定。

（3）工作负责人对作业人员安全教诲和危险点交底不到位。

违背变电《安规》6.3.11.2 “工作负责人（监护人）：c）工作前，对工作班成员进行工作任务、安全办法、技术办法交底和危险点告知，并确认每个工作班成员都已签名”；6.5.1“工作允许手续完毕后，工作负责人、专责监护人应向工作班成员交待工作内容、人员分工、带电部位和现场安全办法，进行危险点告知，并履行确认手续，工作班方可开始工作”规定。

案例2 误入线路侧带电开关柜触电灼伤3月18日，某110kV变电站2号主变压器带35kV II段母线运营；35kV I段母线及电压互感器、狮桥341开关、南极347开关及线路处在检修状态，备用345开关、1号主变压器301开关、仙霞343开关处在冷备用状态，仙霞343开关柜线路侧带电。

开10kV青和线史桥支线1号杆FK015刀闸，拉开A相刀闸时，生弧光导致A相绝缘子(靠电源侧动触头处)击穿通过电杆单相接地，在杆上操作的姚xx从约2m 高处赶紧下杆，下地时造成触电死亡。

36.【多选题】分析该事件中违反配电《安规》的哪些规定。

()A、禁止带负荷拉合隔离开关(刀闸)。

B、雷电时，禁止就地倒闸操作和更换熔丝。

C、单人操作时，禁止登高或登杆操作。

D、雨天室外高压操作，应使用有防雨罩的绝缘棒，并穿绝缘靴、戴绝缘手套。

37.【多选题】本次事件中，姚xx在10kV青和线002号断路器(开关)未断开情况下，没有得到操作许可命令,带负荷拉开1 0kV青和线史桥支线1号杆FK015刀闸造成触电事故。

以下关于操作发令说法正确的是()。

A、配电倒闸操作应根据值班调控人员或运维人员的指令，受令人复诵无误后执行。

B、发令人和受令人应先互报单位和姓名，发布指令的全过程(包括对方复诵指令)和听取指令的报告时，高低压指令应做好记录。

C、操作人员(包括监护人)应了解操作目的和操作顺序。

对指令有疑问时应向发令人询问清楚无误后执行。

D、发令人、受令人、操作人员(包括监护人)均应具备相应资质。

38.【单选题】在本次事故中，当A相绝缘子击穿通过电杆单相接地后，导致姚xx触电的原因为( )。

A、直接触电。

B、感应电触电。

C、两相触电。

D、跨步电压触电。

39.【单选题】因姚xx带负荷拉合隔离(开关)刀闸，造成触电身亡，以下停电拉闸操作顺序正确的是( )A、负荷侧隔离开关(刀闸)断路器(开关)一电源侧隔离开关(刀闸)。

B、负荷侧隔离开关(刀闸)一断路器(开关)一电源侧隔离开关(刀闸)。

C、断路器(开关)一负荷侧隔离开关(刀闸)一电源侧隔离开关(刀闸)。

D、电源侧隔离开关(刀闸)一断路器(开关)一负荷侧隔离开关(刀闸)。

40.【单选题】按照湖北省电力有限公司《典型违章记分标准》，本次无票(令)操作应违章记分( )分。

A、2B、4。

第二部分 案例分析样例259260【提示】案例分析样例答案中的《安规》条文编号旨在方便使用者分析案例时参考、学习、掌握《安规》相关内容。

考查时不建议把条文编号作为考点。

案例1低压线路拆旧2006年8月7日上午，某供电公司工作负责人刘××组织工作班成员杨××、黄××等6人，对上杨台区0.4kV分支线路电杆进行撤移施工。

8时10分，工作负责人刘××在未办理工作票的情况下，组织杨××、黄××共3人实施2号杆导线和横担拆除工作（此前2号杆杆基培土已被开挖，深度约为电杆埋深的1/2）。

工作负责人刘××未组织采取防范措施，就同意杨××上杆作业。

8时30分，杨××在拆除杆上导线后继续拆除电杆拉线抱箍螺栓，导致电杆倾倒，杨××随电杆一同倒下。

电杆压在杨××胸部，经抢救无效死亡。

试分析该起事件中违反配电《安规》的行为。

答案：（1）工作班成员杨××上杆前未检查杆根情况。

违反配电《安规》6.2.1“登杆塔前，应检查杆根、基础和拉线是否牢固；遇有冲刷、起土、上拔或导地线、拉线松动的杆塔，应先培土加固，打好临时拉线或支好架杆”的规定。

（2）工作负责人刘××作业过程未采取防倒杆措施。

违反配电《安规》6.4.5“拆除杆上导线前，应检查杆根，做好防止倒杆措施”的规定；工作班成员杨××杆上作业时拆除电杆拉线抱箍螺栓，违反配电《安规》6.3.14“杆塔上有人时，禁止调整或拆除拉线”的规定。

（3）电杆撤移工作，属无票作业，违反配电《安规》3.3.5“填用低压工作票的工作。

低压配电工作，不需要将高压线路、设备停电或做安全措施者”的规定。

案例210kV配电台架消缺2012年6月15日，某供电公司作业人员张××组织消除26110kV上瓦房线426线16号变压器台（简称变台）低压配电箱隐患，10时30分左右，张××在未办理工作票手续的情况下，带领李××和秦××二人到达10kV上瓦房线426线16号变台开始工作。

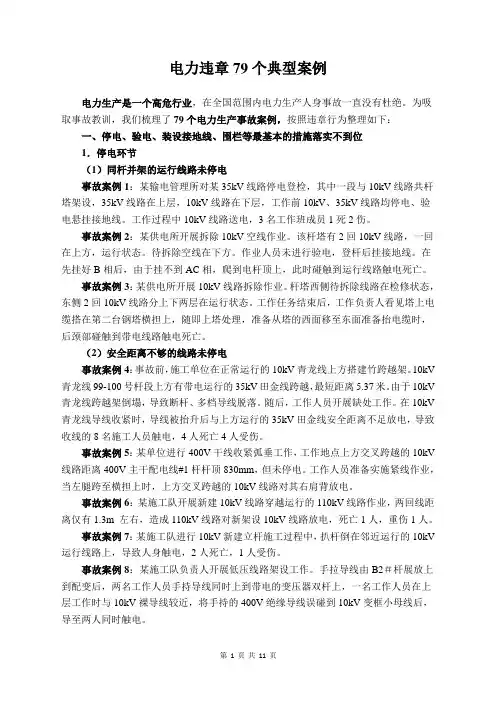

电力违章79个典型案例电力生产是一个高危行业，在全国范围内电力生产人身事故一直没有杜绝。

为吸取事故教训，我们梳理了79个电力生产事故案例，按照违章行为整理如下：一、停电、验电、装设接地线、围栏等最基本的措施落实不到位1．停电环节（1）同杆并架的运行线路未停电事故案例1：某输电管理所对某35kV线路停电登检，其中一段与10kV线路共杆塔架设，35kV线路在上层，10kV线路在下层，工作前10kV、35kV线路均停电、验电悬挂接地线。

工作过程中10kV线路送电，3名工作班成员1死2伤。

事故案例2：某供电所开展拆除10kV空线作业。

该杆塔有2回10kV线路，一回在上方，运行状态。

待拆除空线在下方。

作业人员未进行验电，登杆后挂接地线。

在先挂好B相后，由于挂不到AC相，爬到电杆顶上，此时碰触到运行线路触电死亡。

事故案例3：某供电所开展10kV线路拆除作业。

杆塔西侧待拆除线路在检修状态，东侧2回10kV线路分上下两层在运行状态。

工作任务结束后，工作负责人看见塔上电缆搭在第二台钢塔横担上，随即上塔处理，准备从塔的西面移至东面准备抬电缆时，后颈部碰触到带电线路触电死亡。

（2）安全距离不够的线路未停电事故案例4：事故前，施工单位在正常运行的10kV青龙线上方搭建竹跨越架。

10kV 青龙线99-100号杆段上方有带电运行的35kV田金线跨越，最短距离5.37米。

由于10kV 青龙线跨越架倒塌，导致断杆、多档导线脱落。

随后，工作人员开展缺处工作。

在10kV 青龙线导线收紧时，导线被抬升后与上方运行的35kV田金线安全距离不足放电，导致收线的8名施工人员触电，4人死亡4人受伤。

事故案例5：某单位进行400V干线收紧弧垂工作，工作地点上方交叉跨越的10kV 线路距离400V主干配电线#1杆杆顶830mm，但未停电。

工作人员准备实施紧线作业，当左腿跨至横担上时，上方交叉跨越的10kV线路对其右肩背放电。

事故案例6：某施工队开展新建10kV线路穿越运行的110kV线路作业，两回线距离仅有1.3m 左右，造成110kV线路对新架设10kV线路放电，死亡1人，重伤1人。

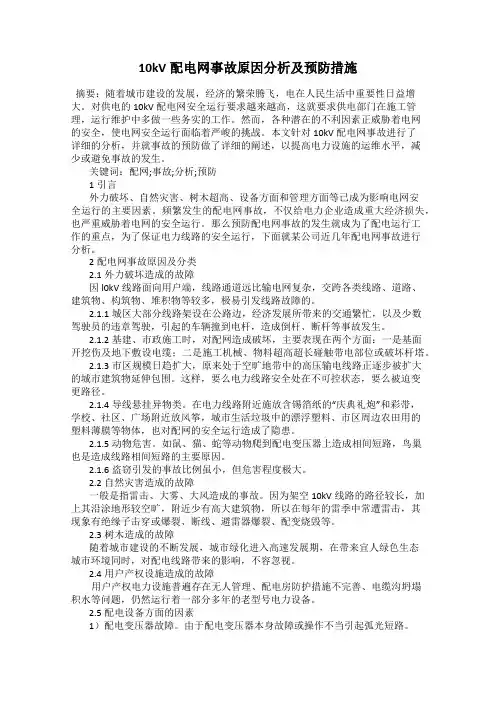

10kV配电网事故原因分析及预防措施摘要：随着城市建设的发展，经济的繁荣腾飞，电在人民生活中重要性日益增大。

对供电的10kV配电网安全运行要求越来越高，这就要求供电部门在施工管理，运行维护中多做一些务实的工作。

然而，各种潜在的不利因素正威胁着电网的安全，使电网安全运行面临着严峻的挑战。

本文针对10kV配电网事故进行了详细的分析，并就事故的预防做了详细的阐述，以提高电力设施的运维水平，减少或避免事故的发生。

关键词：配网;事故;分析;预防1引言外力破坏、自然灾害、树木超高、设备方面和管理方面等已成为影响电网安全运行的主要因素。

频繁发生的配电网事故，不仅给电力企业造成重大经济损失，也严重威胁着电网的安全运行。

那么预防配电网事故的发生就成为了配电运行工作的重点，为了保证电力线路的安全运行，下面就某公司近几年配电网事故进行分析。

2配电网事故原因及分类2.1外力破坏造成的故障因l0kV线路面向用户端，线路通道远比输电网复杂，交跨各类线路、道路、建筑物、构筑物、堆积物等较多，极易引发线路故障的。

2.1.1城区大部分线路架设在公路边，经济发展所带来的交通繁忙，以及少数驾驶员的违章驾驶，引起的车辆撞到电杆，造成倒杆、断杆等事故发生。

2.1.2基建、市政施工时，对配网造成破坏，主要表现在两个方面：一是基面开挖伤及地下敷设电缆；二是施工机械、物料超高超长碰触带电部位或破坏杆塔。

2.1.3市区规模日趋扩大，原来处于空旷地带中的高压输电线路正逐步被扩大的城市建筑物延伸包围。

这样，要么电力线路安全处在不可控状态，要么被迫变更路径。

2.1.4导线悬挂异物类。

在电力线路附近施放含锡箔纸的“庆典礼炮”和彩带，学校、社区、广场附近放风筝，城市生活垃圾中的漂浮塑料、市区周边农田用的塑料薄膜等物体，也对配网的安全运行造成了隐患。

2.1.5动物危害。

如鼠、猫、蛇等动物爬到配电变压器上造成相间短路，鸟巢也是造成线路相间短路的主要原因。

2.1.6盗窃引发的事故比例虽小，但危害程度极大。

无票作业停错线路作业前不验电不装设接地线造成触电死亡事故
2004年3月11日，某县供电公司在拆除台区避雷器工作中，操作时停错线路，作业未使用工作票，作业前未采取验电、装设接地线等措施，发生一起人身触电死亡事故。

一、事故简要经过
2004年3月11日，某县供电公司进行前常台区避雷器拆除作业。

根据当天工作内容，应拉开四铺变121号陈庄主干线的沱河支线014号杆前常分支线跌落式熔断器，工作班成员刘x x 却拉开四铺变121号陈庄主干线064号杆线路跌落式熔断器。

工作班人员认为前常台区已停电，在未办理“两票”、未进行停电、验电、装设接地线，未带任何安全工器具和登高工具的情况下，由监护人托着姬x x爬上配电变压器台，当姬x x刚接近避雷器时触电坠落，经抢救无效死亡。

接线示意图如图1—2所示。

二、发生事故的主要原因
1．作业前在工作地点未采取验电、装设接地线等安全技术措施。

工作班成员违反《安规》7．1．2“在高压配电室、箱式变电站、配电变压器台架上进行工作，不论线路是否停电，应先拉开低压侧刀闸，后拉开高压侧隔离开关(刀闸)或跌落式熔断器(保险)，．在停电的高、低压引线上验电、接地”的规定，在未拉开前常台区高压侧跌落式熔断器、未验电、未装设接地线的情况下，冒险登配变台作业。

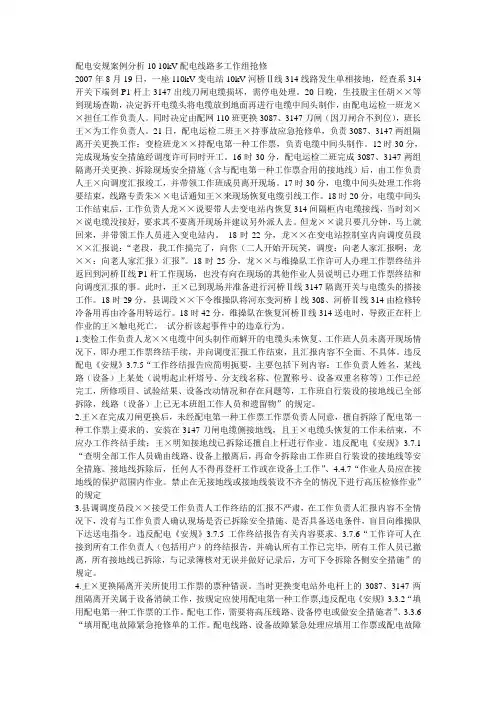

配电安规案例分析10 10kV配电线路多工作组抢修2007年8月19日，一座110kV变电站10kV河桥Ⅱ线314线路发生单相接地，经查系314开关下端到P1杆上3147出线刀闸电缆损坏，需停电处理。

20日晚，生技股主任胡××等到现场查勘，决定拆开电缆头将电缆放到地面再进行电缆中间头制作，由配电运检一班龙××担任工作负责人。

同时决定由配网110班更换3087、3147刀闸（因刀闸合不到位），班长王×为工作负责人。

21日，配电运检二班王×持事故应急抢修单，负责3087、3147两组隔离开关更换工作；变检班龙××持配电第一种工作票，负责电缆中间头制作。

12时30分，完成现场安全措施经调度许可同时开工。

16时30分，配电运检二班完成3087、3147两组隔离开关更换、拆除现场安全措施（含与配电第一种工作票合用的接地线）后，由工作负责人王×向调度汇报竣工，并带领工作班成员离开现场。

17时30分，电缆中间头处理工作将要结束，线路专责朱××电话通知王×来现场恢复电缆引线工作。

18时20分，电缆中间头工作结束后，工作负责人龙××说要带人去变电站内恢复314间隔柜内电缆接线，当时刘××说电缆没接好，要求其不要离开现场并建议另外派人去。

但龙××说只要几分钟，马上就回来，并带领工作人员进入变电站内。

18时22分，龙××在变电站控制室内向调度员段××汇报说：“老段，我工作搞完了，向你（二人开始开玩笑，调度：向老人家汇报啊；龙××：向老人家汇报）汇报”。

18时25分，龙××与维操队工作许可人办理工作票终结并返回到河桥Ⅱ线P1杆工作现场，也没有向在现场的其他作业人员说明已办理工作票终结和向调度汇报的事。

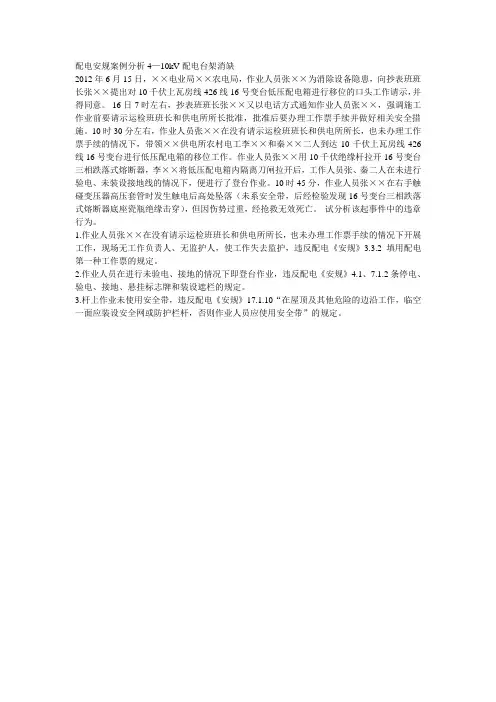

配电安规案例分析4—10kV配电台架消缺2012年6月15日，××电业局××农电局，作业人员张××为消除设备隐患，向抄表班班长张××提出对10千伏上瓦房线426线16号变台低压配电箱进行移位的口头工作请示，并得同意。

16日7时左右，抄表班班长张××又以电话方式通知作业人员张××，强调施工作业前要请示运检班班长和供电所所长批准，批准后要办理工作票手续并做好相关安全措施。

10时30分左右，作业人员张××在没有请示运检班班长和供电所所长，也未办理工作票手续的情况下，带领××供电所农村电工李××和秦××二人到达10千伏上瓦房线426线16号变台进行低压配电箱的移位工作。

作业人员张××用10千伏绝缘杆拉开16号变台三相跌落式熔断器，李××将低压配电箱内隔离刀闸拉开后，工作人员张、秦二人在未进行验电、未装设接地线的情况下，便进行了登台作业。

10时45分，作业人员张××在右手触碰变压器高压套管时发生触电后高处坠落（未系安全带，后经检验发现16号变台三相跌落式熔断器底座瓷瓶绝缘击穿），但因伤势过重，经抢救无效死亡。

试分析该起事件中的违章行为。

1.作业人员张××在没有请示运检班班长和供电所所长，也未办理工作票手续的情况下开展工作，现场无工作负责人、无监护人，使工作失去监护，违反配电《安规》3.3.2填用配电第一种工作票的规定。

2.作业人员在进行未验电、接地的情况下即登台作业，违反配电《安规》4.1、7.1.2条停电、验电、接地、悬挂标志牌和装设遮栏的规定。

3.杆上作业未使用安全带，违反配电《安规》17.1.10“在屋顶及其他危险的边沿工作，临空一面应装设安全网或防护栏杆，否则作业人员应使用安全带”的规定。
