实验一、拉伸实验

材料力学实验报告系别班级姓名学号青岛理工大学力学实验室目录实验一、拉伸实验报告实验二、压缩实验报告实验三、材料弹性模量E和泊松比µ的测定报告实验四、扭转实验报告实验五、剪切弹性模量实验报告实验六、纯弯曲梁的正应力实验报告实验七、等强度梁实验报告实验八、薄壁圆筒在弯扭组合变形下主应力测定报告实验九、压杆稳定实验报告实验十、偏心拉伸实验报告实验十一、静定桁架结构设计与应力分析实验报告实验十二、超静定桁架结构设计与应力分析实验报告实验十三、静定刚架与压杆组合结构设计与应力分析实验报告实验十四、双悬臂梁组合结构设计与应力分析实验实验十五、岩土工程材料的多轴应力特性实验报告实验一拉伸实验报告一、实验目的与要求： 二、实验仪器设备和工具： 三、实验记录：1、试件尺寸实验后：屈服极限载荷：P S = kN 强度极限载荷：P b = kN 四、计算屈服极限： ==A P ss σ MPa 强度极限： ==A P bb σ MPa 延伸率： =⨯-=%10000L L L δ 断面收缩率： =⨯-=%10000A AA ψ 五、绘制P －ΔL 示意图:实验二 压缩实验报告一、实验目的与要求： 二、实验仪器设备和工具： 三、试件测量：材 料标 距 L 0 (mm) 直径（mm ）截面面积 A 0 (mm 2) 截面（1）截面（2）截面（3）（1） （2） 平均 （1） （2） 平均 （1） （2） 平均材 料 标距 L(mm)断裂处直径（mm ）断裂处 截面面积 A(mm 2)（1）（2） 平均材 料直 径（mm ）截面面积 A 0(mm 2)强度极限载荷：P b = kN 五、计算强度极限应力： ==A P bb σ MPa 六、绘制P －ΔL 示意图:实验三 材料弹性模量E 和泊松比µ的测定实验报告一、实验目的与要求： 二、实验仪器设备和工具： 试件基本尺寸厚度h （mm ）宽度b （mm ）5.030.0载荷 （N ）P载荷增量 （N ） △P各测点电阻应变仪读数（µε）轴向应变横向应变通道号（ ）通道号（ ）通道号（ ）通道号（ ）ε1（测点1） ε1′（测点2） ε2（测点3）ε2′（测点4）读 数增 量 读 数 增 量 读 数 增 量 读 数 增 量 5001000 500 1500 500 2000 500 2500 500 3000500平均应变（µε）i ε∆1、弹性模量计算 10PE A ε∆==∆⨯2、泊松比计算 21εμε∆==∆ 实验四 扭转实验报告一、实验目的与要求： 二、实验仪器设备和工具：三、试件尺寸：1、低碳钢：d=10mm2、铸铁： d=10mm 四、实验记录：1、低碳钢： 屈服载荷：M s = N ·m强度载荷：M b = N ·m2、铸铁： 强度载荷：M b = N ·m 五、计算：1、低碳钢： 316t d W π== mm 3屈服应力： 34ss tM W τ== MPa 极限应力： 34bb tM W τ== MPa 2、铸铁： 316t d W π== mm 3极限应力： bb tM W τ== MPa 实验五 剪切弹性模量实验报告一、实验目的与要求： 二、实验仪器设备和工具： 三、试件尺寸：直径d=10mm L=150mm b=100mm ΔT=5×200 N ·mm 载荷（N ）百分表指示格数格数增量0 5 10 15 20 25增量平均值 ΔN= 格==324d I P π mm 4=∆=100Nδ mm ==∆bδϕ rad=∆∆=ϕP I TLG Gpa 实验六 纯弯曲梁的正应力实验报告一、 实验目的与要求：二、 实验仪器设备与工具：三、 实验装置简图及应变片布置图：载荷 （N ）载荷 增量 （N ） 各测点电阻应变仪读数（µε） 通道号（ ） 通道号（ ） 通道号（ ） 通道号（ ） 通道号（ ） ε1（测点1） ε2（测点2） ε3（测点3） ε4（测点4） ε5（测点5） 读 数增 量 读 数 增 量 读 数 增 量 读 数 增 量 读 数 增 量 5001000 500 1500 500 2000500各测点应变片至中性层距离（mm ） 梁的尺寸和有关参数Y 1（测点1） －20 宽度 b=20mm 高度h=40mm跨度 L=600mm 载荷距离 a=125mm 弹性模量 E=210GPa 惯性矩I z =bh 3/12 1µε=10-6ε 1MPa=1N/mm 2 1GPa=103MPaY 2（测点2） －10 Y 3（测点3） 0 Y 4（测点4） 10 Y 5（测点5）202500 500 3000500平均应变（µε）i ε∆测点应力（MPa ）610i i E σε-=⨯∆⨯测 点理论值σi （MPa ） 实测值σi （MPa ）相对误差12 3 4 5七、 实验七 等强度梁实验一、实验目的与要求:二、实验仪器设备与工具: 三、试件参数: 梁的尺寸和有关参数载荷作用点到测试点距离 x 1 = mm x 2 = mm 距载荷点x 处梁的宽度 b 1 = mmb 2 = mm梁的厚度 h= mm 弹性模量E=210GPa载荷 （N ）载荷 增量 （N ） 各测点电阻应变仪读数（µε） 通道号（ ）通道号（ ）通道号（ ）通道号（ ）ε1（测点1） ε2（测点2）ε3（测点3）ε4（测点4）读 数增 量 读 数 增 量 读 数 增 量 读 数 增 量平均应变（µε）i ε∆测点应力（MPa ）610i i E σε-=⨯∆⨯测1、理论计算： 26x pxb h σ=2、实验值计算 610i i E σε-=⨯∆⨯ 3、理论值与实验值比较 100σσδσ=⨯理测理－％ 测 点理论值σi （MPa ） 实测值σi （MPa ）相对误差12 3 4实验八 薄壁圆筒在弯扭组合变形下主应力测定报告一、实验目的与要求： 二、实验仪器设备和工具： 三、试件参数： 四、实验记录：载荷（N ）载荷 增量 （N ）各测点电阻应变仪读数（µε）通道号（ ）通道号（ ）通道号（ ）045ε（测点1）00ε（测点2）45ε-（测点3）读 数增 量 读 数 增 量 读 数 增 量圆筒的尺寸和有关参数计算长度 L=240mm弹性模量 E=210GPa 外 径 D=40mm 泊 松 比 μ=0.30 内 径 d=35mm 扇臂长度 a=250mm平均应变（µε）i ε∆测点应力（MPa ）610i i E σε-=⨯∆⨯测1、主应力及方向m 点实测值主应力及方向计算：()0000002245451,3450450()2()()2(1)21E Eεεσεεεεμμ--+=±-+--+=454500454522tg εεαεεε---==--0α=m 点理论值主应力及方向计算：圆筒抗弯截面模量：34(1)32Z D W πα=-= mm 3圆筒抗扭截面模量：34(1)16t D W πα=-= mm 3221,3()22σσστ=+022tg τασ-=＝0α=2、实验值与理论值比较比较内容实验值 理论值 相对误差/% 1/MPa σ3/MPa σ 0α/（°）3、误差分析实验九 压杆稳定实验报告一、实验目的与要求：二、实验仪器设备与工具： 试件参数及有关资料厚度h （mm ） 宽度b （mm ）长度L （mm ） 220318最小惯性矩 I min ＝bh 3/12弹性模量E=210GPa载荷P/N应变仪读数（µε）121、绘出P -1和P -2曲线，以确定实测临界力cr P 实P122、理论临界力cr P 理计算 3min 12bh ＝理论临界力 min2cr EI P L理 3实验值cr P 实 理论值cr P 理 误差百分率 （%）|cr P 理-cr P 实|/ cr P 理六、误差分析实验十 偏心拉伸实验报告一、实验目的与要求： 二、实验仪器设备与工具： 试件 厚度h （mm ）宽度b （mm ）530弹性模量 E=210GPa 偏心距 e=10mm载荷 （N ）载荷 增量各测点电阻应变仪读数（µε）通道号（ ）通道号（ ）（N ）1ε（测点1）2ε（测点2）读 数增 量 读 数增 量 10002000 1000 3000 1000 4000 1000 50001000平均应变（µε）i ε∆1、求弹性模量E 12()2P εεε+== 0ppE A ε∆== 2、求偏心距e12()2m εεε-==26m Ehb e pε==∆ 3、应力计算理论值 206p MA bh σ=±= 实验值 max ()p m E σεε=+=min ()p m E σεε=-=六、误差分析：实验十一 静定桁架结构设计与应力分析实验报告一、实验目的与要求： 二、实验仪器设备与工具： 三、实验搭接的结构图： 杆件编号 应变片编号 应变值 计算应力值 理论应力值误差实验十二超静定桁架结构设计与应力分析实验报告一、实验目的与要求：二、实验仪器设备与工具：三、实验搭接的结构图：杆件编号应变片编号应变值计算应力值理论应力值误差实验十三静定刚架与压杆组合结构设计与应力分析实验报告一、实验目的与要求：二、实验仪器设备与工具：三、实验搭接的结构图：杆件编号应变片编号应变值计算应力值理论应力值误差实验十四双悬臂梁组合结构设计与应力分析实验一、实验目的与要求：二、实验仪器设备与工具：三、实验搭接的结构图：杆件编号应变片编号应变值计算应力值理论应力值误差实验十五岩土工程材料的多轴应力特性实验报告一、实验目的与要求：二、实验仪器设备与工具：三、实验结果记录试件高度h（mm）直径d（mm）横截面面积A0=bh（mm2）截面Ⅰ截面Ⅱ截面Ⅲ平均1、求弹性模量E弹性段的应力与应变的比值。

低碳钢拉伸试验姓名：班级：日期：指导老师：一、试验目的1、测定低碳钢在退火、正火和淬火三种不同热处理状态下的强度与塑性性能。

2、测定低碳钢的应变硬化指数和应变硬化系数。

二、试验要求按照相关国标标准（GB/T228-2002：金属材料室温拉伸试验方法）要求完成实验测量工作。

三、试验材料与试样本次试验的三个试样分别为经过退火、正火和淬火三种不同热处理的低碳钢试样。

退火是指将金属或合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。

其组织晶粒细小均匀，碳化物呈颗粒状，分布均匀。

正火是指将钢件加热到上临界点(AC3或Acm)以上30—50℃或更高的温度，保温达到完全奥氏体化后，在空气中冷却的热处理工艺。

其组织可能是珠光体、贝氏体、马氏体或它们的混合组织，它的晶粒和碳化物细小（比退火的晶粒更细小），分布均匀。

退火可消除过共析钢的网状二次碳化物。

淬火是指将钢件加热到奥氏体化温度并保持一定时间，然后以大于临界冷却速度冷却，以获得非扩散型转变组织，如马氏体、下贝氏体的热处理工艺。

其组织可能为片状马氏体、板状马氏体、片状下贝氏体或它们的混合组织。

其组织是细小的马氏体及少量残余奥氏体，不存在先共析铁素体。

试样要进行机加工。

平行长度和夹持头部之间应以过渡弧连接，试样头部形状应适合于试验机夹头的夹持。

夹持端和平行长度之间的过渡弧的半径应为：≥0.75d即7.5mm。

本次试验采用的试样编号为R4，直径是10 mm,原始标距为50mm，平行长度Le≥55mm。

试样的精度要求包括①直径的尺寸公差为±0.07mm②形状公差即沿试样的平行长度的最大直径与最小直径之差不应超过0.04mm。

四、实验测量工具、仪器与设备根据国标要求，对于比例试样，应将原始标距的计算值修月之最接近5mm 的倍数，中间数值向较大一方修约，原始标距的标记应准确到±1%，即±0.5mm。

测量原始直径的分辨率不大于0.05mm。

实验一 拉伸和压缩实验拉伸和压缩实验是测定材料在静载荷作用下力学性能的一个最基本的实验。

工矿企业、研究所一般都用此类方法对材料进行出厂检验或进厂复检，通过拉伸和压缩实验所测得的力学性能指标，可用于评定材质和进行强度、刚度计算，因此，对材料进行轴向拉伸和压缩试验具有工程实际意义。

不同材料在拉伸和压缩过程中表现出不同的力学性质和现象。

低碳钢和铸铁分别是典型的塑性材料和脆性材料，因此，本次实验将选用低碳钢和铸铁分别做拉伸实验和压缩实验。

低碳钢具有良好的塑性，在拉伸试验中弹性、屈服、强化和颈缩四个阶段尤为明显和清楚。

低碳钢在压缩试验中的弹性阶段、屈服阶段与拉伸试验基本相同，但最后只能被压扁而不能被压断，无法测定其压缩强度极限bc σ值。

因此，一般只对低碳钢材料进行拉伸试验而不进行压缩试验。

铸铁材料受拉时处于脆性状态，其破坏是拉应力拉断。

铸铁压缩时有明显的塑性变形，其破坏是由切应力引起的，破坏面是沿45︒～55︒的斜面。

铸铁材料的抗压强度bc σ远远大于抗拉强度b σ。

通过铸铁压缩试验观察脆性材料的变形过程和破坏方式，并与拉伸结果进行比较，可以分析不同应力状态对材料强度、塑性的影响。

一、 实验目的1．测定低碳钢的屈服极限s σ（包括sm σ、sl σ），强度极限b σ，断后伸长率δ和截面收缩率ψ；测定铸铁拉伸和压缩过程中的强度极限b σ和bc σ。

2．观察低碳纲的拉伸过程和铸铁的拉伸、压缩过程中所出现的各种变形现象，分析力与变形之间的关系，即P —L ∆曲线的特征。

3．掌握材料试验机等实验设备和工具的使用方法。

二、 实验设备和工具1． 液压摆式万能材料试验机。

2． 游标卡尺(0.02mm)。

三、 拉伸和压缩试件材料的力学性能sm s σσ(、sl σ）、b σ、δ和ψ是通过拉伸和压缩试验来确定的，因此，必须把所测试的材料加工成能被拉伸或压缩的试件。

试验表明，试件的尺寸和形状对试验结果有一定影响。

为了减少这种影响和便于使各种材料力学性能的测试结果可进行比较，国家标准对试件的尺寸和形状作了统一的规定，拉伸试件应按国标GB ／T6397—1986《金属拉伸试验试样》进行加工，压缩试件应按国标GB ／T7314—1987《金属压缩试验方法》进行加工。

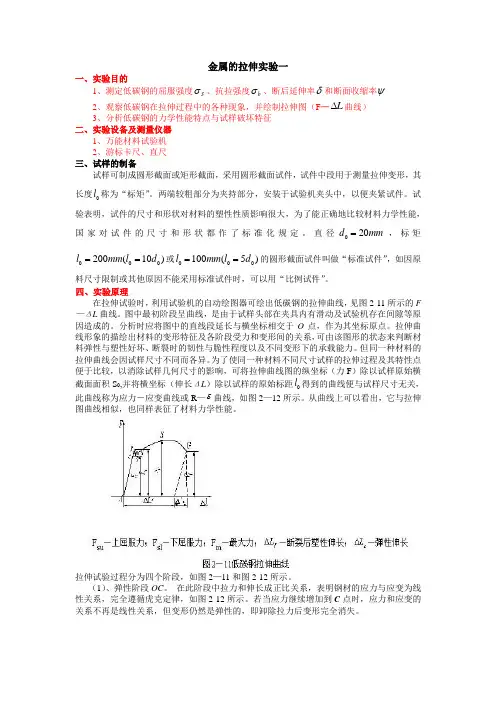

金属的拉伸实验一一、实验目的1、测定低碳钢的屈服强度S σ、抗拉强度b σ、断后延伸率δ和断面收缩率ψ2、观察低碳钢在拉伸过程中的各种现象，并绘制拉伸图（F ─L ∆曲线）3、分析低碳钢的力学性能特点与试样破坏特征二、实验设备及测量仪器1、万能材料试验机2、游标卡尺、直尺三、试样的制备试样可制成圆形截面或矩形截面，采用圆形截面试件，试件中段用于测量拉伸变形，其长度0l 称为“标矩”。

两端较粗部分为夹持部分，安装于试验机夹头中，以便夹紧试件。

试验表明，试件的尺寸和形状对材料的塑性性质影响很大，为了能正确地比较材料力学性能，国家对试件的尺寸和形状都作了标准化规定。

直径020d mm =，标矩000200(10)l mm l d ==或000100(5)l mm l d ==的圆形截面试件叫做“标准试件”，如因原料尺寸限制或其他原因不能采用标准试件时，可以用“比例试件”。

四、实验原理在拉伸试验时，利用试验机的自动绘图器可绘出低碳钢的拉伸曲线，见图2-11所示的F—ΔL 曲线。

图中最初阶段呈曲线，是由于试样头部在夹具内有滑动及试验机存在间隙等原因造成的。

分析时应将图中的直线段延长与横坐标相交于O 点，作为其坐标原点。

拉伸曲线形象的描绘出材料的变形特征及各阶段受力和变形间的关系，可由该图形的状态来判断材料弹性与塑性好坏、断裂时的韧性与脆性程度以及不同变形下的承载能力。

但同一种材料的拉伸曲线会因试样尺寸不同而各异。

为了使同一种材料不同尺寸试样的拉伸过程及其特性点便于比较，以消除试样几何尺寸的影响，可将拉伸曲线图的纵坐标（力F ）除以试样原始横截面面积S 0,并将横坐标（伸长ΔL ）除以试样的原始标距0l 得到的曲线便与试样尺寸无关，此曲线称为应力－应变曲线或R —ε曲线，如图2—12所示。

从曲线上可以看出，它与拉伸图曲线相似，也同样表征了材料力学性能。

拉伸试验过程分为四个阶段，如图2—11和图2-12所示。
