10kV配电变压器的选择及安装【摘要】随着我国电力事业的发展和电网改造的深入,电力用户对变压器的要求越来越高,对配电变压器的性能水平也有了新的要求。
10kV 配电变压器是比较常用的变压器类型,广泛应用于工厂、办公大楼以居民楼群中。
本文具体分析研究了10kV配电变压器的选择及安装。
【关键词】10kV配电变压器选择安装10kV配电网络建设过程中,配电变压器的选择及安装是一个重要环节,为了使配电变压器的分布达到结构合理、供电可靠、运行经济、维修方便,符合配电网络安全供电可靠性、连续稳定运行的要求,配电变压器的选择及安装尤为重要。

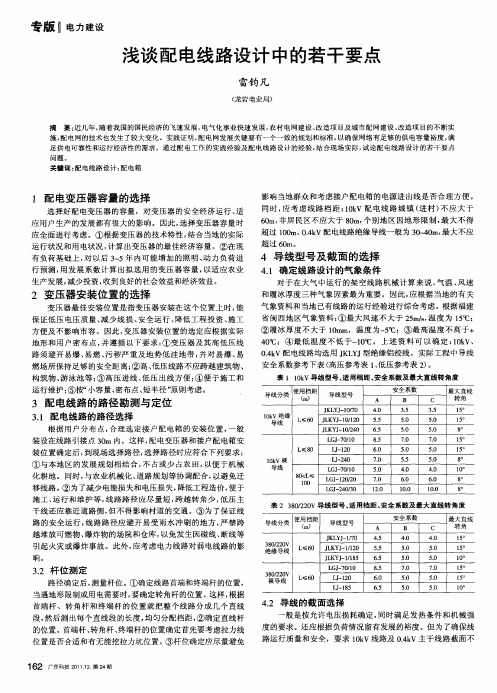

一、10kV配电变压器的选择1、10kV配电变压器台区位置的选择（1）配变台区位置选择的总体原则。
尽量靠近负荷中心;尽量靠近电源侧;进出线方便;尽量避开污秽源或设在污秽源的上风侧; 尽量避开振动、潮湿、高温及有易燃易爆危险的场所;设备运输方便;具有扩建和发展的余地。
总之,配电变压器安装位置的选择, 关系到保证低压电压质量、减少线损、安全运行、降低工程投资、施工方便及不影响市容等, 应从实际出发, 全面考虑。
（2）农村1 0 K V配电台区的选择。
农村配电变压器台区必须依据“小容量、密布点、短半径”的原则, 合理选择配电变压器的位置。
对于村庄相对较小、用电户数少、负荷又比较集中、需一台配电变压器供电的,应根据现有负荷及发展规划,尽量将配电变压器安装在负荷中心,从配电变压器的低压出线口到每个负荷点,尽量做辐射性向四周延伸,供电半径以不超过500m为宜。
对于村庄较大、用电户数多、负荷分布不均等情况的村庄, 应根据负荷分布及村庄规划,采用短距离、小容量、多台变压器供电,同时还应尽量避开车辆、行人较多的场所, 且选择便于更换和检修设备的地方。
2、10KV配电变压器的选择（1）10kV 配电变压器型号的选择以前的配电变压器大都采用高损耗SJ系列的变压器供电, 损耗比重大。
近年来,国家新开发的新型节能型变压器有S8和S9及S11三大类。

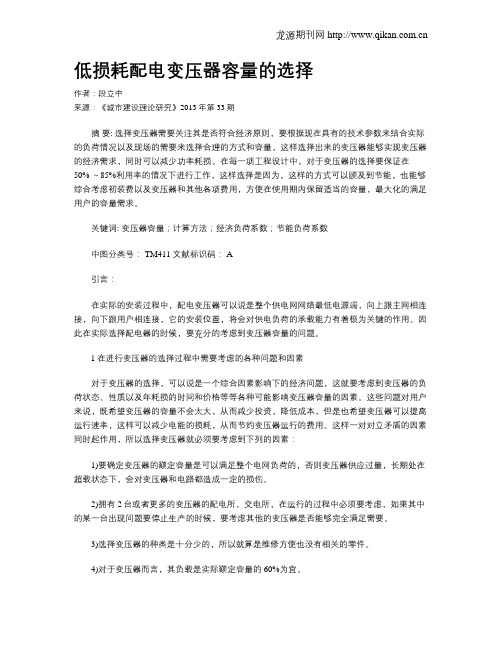

低损耗配电变压器容量的选择作者：段立中来源：《城市建设理论研究》2013年第33期摘要: 选择变压器需要关注其是否符合经济原则，要根据现在具有的技术参数来结合实际的负荷情况以及现场的需要来选择合理的方式和容量，这样选择出来的变压器能够实现变压器的经济需求，同时可以减少功率耗损。
在每一项工程设计中，对于变压器的选择要保证在50% ～85%利用率的情况下进行工作，这样选择是因为，这样的方式可以顾及到节能，也能够综合考虑初装费以及变压器和其他各项费用，方便在使用期内保留适当的容量，最大化的满足用户的容量需求。
关键词: 变压器容量；计算方法；经济负荷系数；节能负荷系数中图分类号： TM411 文献标识码： A引言：在实际的安装过程中，配电变压器可以说是整个供电网网络最低电源端，向上跟主网相连接，向下跟用户相连接，它的安装位置，将会对供电负荷的承载能力有着极为关键的作用。
因此在实际选择配电器的时候，要充分的考虑到变压器容量的问题。
1在进行变压器的选择过程中需要考虑的各种问题和因素对于变压器的选择，可以说是一个综合因素影响下的经济问题，这就要考虑到变压器的负荷状态、性质以及年耗损的时间和价格等等各种可能影响变压器容量的因素。
这些问题对用户来说，既希望变压器的容量不会太大，从而减少投资，降低成本，但是也希望变压器可以提高运行速率，这样可以减少电能的损耗，从而节约变压器运行的费用。
这样一对对立矛盾的因素同时起作用，所以选择变压器就必须要考虑到下列的因素：1)要确定变压器的额定容量是可以满足整个电网负荷的，否则变压器供应过量，长期处在超载状态下，会对变压器和电路都造成一定的损伤。
2)拥有 2台或者更多的变压器的配电所，交电所，在运行的过程中必须要考虑，如果其中的某一台出现问题要停止生产的时候，要考虑其他的变压器是否能够完全满足需要。
3)选择变压器的种类是十分少的，所以就算是维修方便也没有相关的零件。
4)对于变压器而言，其负载是实际额定容量的 60%为宜。
浅谈10kv配电变压器配电保护的合理配置摘要：无论是在环网供电单元、箱式变电站或是终端用户的高压室结线方式中，如配电变压器发生短路故障时，保护配置能快速可靠地切除故障，对保护10kV高压开关设备和变压器都非常重要。
因此，本文主要对10kv配电变压器的保护配置方式进行了分析探讨，仅供参考。
关键词：10kV配电变压器；保护配置；负荷开关1、高压配电室的接线《继电保护和安全自动装置技术规程》GB14285-2006以及《电力装置的继电保护和自动装置设计规范》GB/T50062—2008规定：当容量不小于800kVA时选择配电变压器的保护开关设备，应选用带继电保护装置的断路器。
可以从两方面理解为这个规定：一方面当配电变压器容量不小于800kVA时，通常会采用配备有瓦斯继电器的油浸变压器，断路器能够和瓦斯继电器共同工作有效地保护变压器；另一方面当配电变压器容量不小于800kVA的用户，出于各种不同理由，导致单相接地出现故障，致使零序保护动作，断路器跳闸、分隔，避免主变电站的馈线断路器动作，导致供电失常。
《继电保护和安全自动装置技术规程》GB14285-2006以及《电力装置的继电保护和自动装置设计规范》GB/T50062-2008对未达到800kVA容量的单台变压器也做了详细的规定。
目前，多数的高压配电室的接线方案都采用一种基本的接线方式，在此基本接线方式上对10kV配电变压器保护配置方式的进行合理选择。
2、环网供电单元接线形式2.1 环网供电保护的特征负荷开关具有容易操作、性价比高等特征，可用于额定负荷电流的分合，但没有开断短路电流功能。
高遮断容量后备式限流熔断器是具有开断短路电流的保护元件，将负荷开关和高遮断容量后备式限流熔断器有机地进行结合，可以保护配电系统在各类正常或故障情况下运作。
应严格按规范和标准进行断路器指标的明确和结构的创造。
环网供电普遍采用负荷开关加熔断器组合，通过由两种高性价比的元件来实现对各种不同电器不同的操作和保护，即通过负荷开关完成负荷合分，而对发生短路的设备则采用高遮断容量后备式限流熔断器来保护，能有效的解决问题的同时避免了使用价格昂贵，操作复杂的断路器，相对更经济实用。
电力变压器的运行方式及容量选择【摘要】电力变压器是生产企业主要用电设备之一，其运行方式及容量选择是否妥当与企业生产能否正常进行、电费开支多少有很大关系。
本文主要分析了电力变压器的运行方式及容量选择。
【关键词】电力变压器；运行方式；容量选择一、电力变压器的运行方式1.一般运行条件（２）无励磁调压变压器在额定电压±5％范围内改换分接位置运行时，其额定容量不变。
（３）油浸式自然循环自冷变压器，冷却介质最高温度为40℃时，最高顶层油温不超过95℃（制造厂有规定的按制造厂规定）。
当冷却介质温度较低时，顶层油温也相应降低。
自然循环冷却变压器的顶层油温一般不宜经常超过85℃。
（４）干式变压器的温度限值应按制造厂的规定。
（５）变压器三相负载不平衡时，应监视最大一相的电流。
接线为Y，yn0和Y，Zn11的配电变压器，中性线电流的允许值分别为额定电流的25%和40%，或按制造厂的规定。
接线为Ｄ，yn11的配电变压器不在此限。
2.变压器在不同负载状态下的运行方式（２）配电变压器负载状态的分类。
①正常周期性负载。
在周期性负载中，某段时间环境温度较高，超过额定电流，但可以由其他时间内环境温度较低或低于额定电流所补偿。
从热老化的观点出发，它与设计采用的环境温度下施加额定负载是等效的；②长期急救周期性负载。
要求变压器长时间在环境温度较高或超过额定电流下运行，这种运行方式可能持续几星期或几个月，将导致变压器的老化加速，但不直接危及绝缘的安全；③短期急救负载。
要求变压器短时间大幅度超额定电流运行，这种负载可能导致绕组热点温度达到危险的程度，使绝缘强度暂时下降。
（3）附件和回路元件的限制。
变压器的载流附件和外部回路元件应能满足超额定电流运行的要求，当任一附件和回路元件不能满足要求时，应按负载能力最小的附件和元件限制负载。
３.树脂绝缘干式变压器的运行条件（１）树脂绝缘干式变压器在规定的绕组平均温升前提下可在限定时间内作过负载运行，允许过负载量与环境温度、变压器初始负载有关，与额定负载时的绕组温升和绕组热时间常数密切相关。

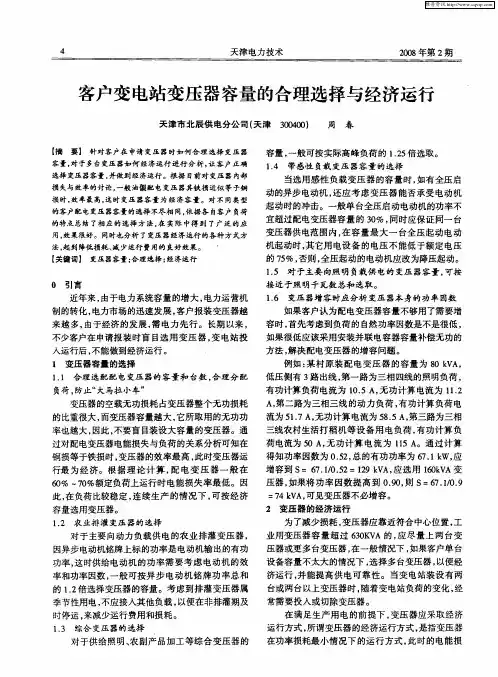

精心整理变压器容量大小选择一、按变压器的效率最高时的负荷率βMS=Pjs/βb ×cos φ2(KVA) (1)式中Pjs ——建筑物的有功计算负荷KW;cos φ2——补偿后的平均功率因数，不小于0.9;bβb=βM=Po/PKH (2) 式中Po ——变压器的空载损耗;PKH ——然而高层建筑中设备用房多设于地下层，为满足消防的要求，配电变压器一般选 用干式或环氧树脂浇注变压器，表一为国产SGL国产SGL 型电力变压器最佳负荷率β千伏安) 500 630 800 1000 1250 1600超过。
对于仅向排灌等动力负载供电的专用变压器，一般可按异步电动机铭牌功率的1.2倍选用变压器容量。
一般电动机的启动电流是额定电流的4~7倍,变压器应能承受住这种冲击,直接启动的电动机中最大的一台的变压器容量,一般不应超过变压器容量的30%左右。
应当指出的是：排灌专用变压器一般不应接入其他负荷，以便在非排灌期及时停运，变压器容量减少电能损失。
对于供电照明、农副业产品加工等综合用电变压器容量的选择，要考虑用电设备的同时功率，可按实际可能出现的最大负荷的1.25倍选用变压器容量。
根据农村电网用户分散、负荷密度小、负荷季节性和间隙性强等特点，可采用调容量变压器。
调容量变压器是一种可以根据负荷大小进行无负荷调整容量的变压器,它适宜于负荷季节性变化明显的地点使用。
变压器容量对于变电所或用电负荷较大的工矿企业，一般采用母子变压器供电方式，其中一台（母变压器）按最大负荷配置，另一台（子变压器）按低负荷状态选择，就可以大大提高配电变压器利用率，降低配电变压器的空载损耗。
变压器容量针对农村中某些配变一年中除了少量高峰用电负荷外，长时间处于低负荷运行状态实际情况，对有条件的用户，变压器容量也可采用母子变或变压器并列运行的供电方式。
在负荷变化较大时，根据电能损耗最低的原则，投入不同容量的变压器。
素就可以了，一般可以选0.8。
如何选择配电变压器一、二次侧熔丝的容量刘晓军在城镇和农村电力设备供用电安全检查中，经常会遇到配电变压器本身或二次侧出线短路时，其一次侧或二次侧或一、二次侧熔丝未熔断，发生变电所线路开关跳闸或配电变压器烧损事故，造成长时间停电和重大的直接和间接的经济损失，对工农业生产和城乡人民生活产生很大影响。
配电变压器一、二次侧熔丝是运行中的配电变压器本身及二次侧短路和过负荷的主要保护方式，其中一次侧熔丝的主要作用是作为配电变压器本身和二次侧出线短路故障的后备保护，二次侧熔丝的主要作用是作为配电变压器过负荷和二次侧出线短路故障的主保护。
配电变压器一、二次侧熔丝的正确选择，对于配电变压器的安全经济运行，提高供电可靠性都十分重要的。
发生类似事故的主要原因是配电变压器的一、二次侧熔丝容量选择不正确造成的。
当配电变压器本身或二次侧出线发生短路事故时，由于配电变压器的一、二次侧熔丝容量选择不正确，容量过大，短路电流无法使其熔断，造成配电变压器脱离一、二次侧熔丝保护，从而发生变电所线路开关跳闸或配电变压器烧损事故。
配电变压器一、二次侧熔丝容量的选择方法，根据按额定容量和实际负荷容量可分两种。
1按额定容量选择方法按照配电变压器额定容量选择一、二次侧熔丝容量时，又根椐配电变压器有无铭牌情况，区别计算。
⑴有铭牌情况对于有铭牌的配电变压器，在铭牌上标明了配电变压器的额定容量一、二次侧额定电流和阻抗电压等参数，在选择一、二次侧熔丝容量时，根据铭牌上标明的一、二次侧额定电流，按运行规程规定进行选择。
变压器规程规定①100kV A以下的变压器，一次侧熔丝容量可按2～3倍额定电流选择，考虑到熔丝的机械强度，一般一次侧熔丝容量不小于10A，二次侧熔丝容量应按二次额定电流选择。
②100kV A及以上的变压器，一次侧熔丝容量可按1.5～2倍额定电流选择，二次侧熔丝容量应按二次额定电流选择。
例１：一台75kV A、10kV／400V的配电变压器，铭牌上标明：一次额定电流为4.33A，二次额定电流为108A，问如何选择一、二次侧熔丝容量？解：由于铭牌标明:I１N＝4.33A I２N＝108A根据运行规程规定：一次侧熔丝电流I１＝（２～３）I１N二次侧熔丝电流I２＝I２N则I１＝（２～３）×4.33=８.66～12.99A,一次侧熔丝容量可选择10A～15A熔丝;I２＝I2N＝108A二次侧熔丝容量可选择100A或120A熔丝。
浅谈配电变压器最佳容量的选择方式
发表时间：2017-01-20T16:51:58.617Z 来源：《电力设备》2016年第22期作者：蔡成
[导读] 通过对住宅负荷不同季节的数据测量，给出了目前配电变压器负荷率的一般情况。
（阳江市阳东区东电安装维修有限公司广东阳江 529500）
摘要：通过对住宅负荷不同季节的数据测量，给出了目前配电变压器负荷率的一般情况，对变压器的最佳负荷率进行推导，通过给定的负荷曲线找到实际情况下最佳的变压器容量，并对变压器损耗计算过程中需要的年最大负荷利用小时数进行了研究，分析结果可以为设计过程中变压器容量选择提供参考。
关键词：配电变压器；最佳容量；选择方式
引言
配电变压器容量选择是一个多目标多变量决策的过程，是一项要注重技术性、经济节能性为一体的综合性技术难点，配电变压器容量的选择需要以经济运行为前提，因此进行容量选择时，要注重对经济容量选择的优化作用。
随着国内外变压器技术制作水平的不断提高，加之对新型材料的应用，传统的容量选择计算方法对现有的变压器设备已不再适用，本文阐述了对配电变压器最佳容量选择方法的几点意见，望给变压器最佳选择上，建立起一种更加合理有效的最佳容量选择方法。
一、配电变压器最佳选择的重要性
配电变压器的电能转换效率与其损耗成反比，要增强配电变压器运行的效率，就要做好其损耗的工作。
配电变压器损耗主要由空载损耗和负载损耗构成，两者之和称为变压器总损耗。
配电变压器是电网分配中的最后一级变压器，配电变压器不单单是转换电压的零部件，还在电网中起到分配电压的关键性作用，所以，在电力系统中，配电变压器的数量比较多，其容量也较大，因此，配电电网中的配电变压器的能量损耗在电网中的能量损耗也较多。
若配电网络中的配电变压器的容量选择出现问题，会使得整个电网中的配电变压器能消耗变大，进而造成电网中的电压其成本投入过多，甚至使得变压器的空载损耗增加。
若电网中的配电变压器的容量选择比正常值偏小，则会使得配电网络中的配电变压器经常处于空载运行的状态，最终影响变压器的使用寿命，进而造成变压器的空载损耗大于正常值。
所以，配电变压器的选型对于电网的长久运行至关重要，需要得到大家的重视。
合理实施电网中的配电变压器的容量选择，会使得配电网保持安全性、经济性运行。
二、配电变压器的容量选择方法及经济负荷率的研究
在我国各行各业的发展刺激下，我国电力行业的发展需要逐渐满足人们生产生活的需要，因此被依赖的程度也逐渐增大。
一旦在生产的过程中出现停电现象，将会给人们的生产带来严重的影响，最终导致不可估量的经济损失。
本文旨在考虑变压选择过程中的变压器节能损耗，在变压器的经济性基础上探讨变压器的容量优化和配置，给相关的从业人员提供一定的帮助。
对一台给定的变压器，其运行效率与功率因数和负荷率有关，且认为功率因数固定不变。
我们对变压器在最高的运行效率时的负荷率进行分析，当变压器的空载损耗等于负载损耗时，有最高的变压器效率但是，实际中的变压器负荷随时间变化而变化，即配电变压器的负荷率是时间的函数，并不是任意时刻变压器的负荷率都是定值。
因此，计算变压器年电能损耗时，须考虑到负荷曲线（即不同时间时的负荷值）对变压器经济负荷率的影响考虑无功功率对变压器损耗的影响，在变压器的实际运行过程中要消耗无功功率，还应计及无功功率对系统的影响，用无功经济当量来衡量，将无功功效损耗折算成有功损耗。
当前进行变压器的容量选择办法比较多，常见有负荷系数法、变压器电能损耗最低发以及变压器总拥有费用法等。
其中，变压器选择的符合系数法是根据当前电网中的规划期间内部的符合情况，根据容量选择比理论计算负荷标称的变压器容量进行配电变压器的选择，这种办法使用起来虽然比较简单，但是不能在选择变压器的过程中即考虑变压器的投资效益，又仔细地参考变压器的损耗情况等变压器的使用经济效益，所以不能符合变压器的节能损耗的运行需要。
电能损耗最小法来进行变压器的选择时，不能充分的考虑变压器的投资情况，因此电能损耗最小的办法来选择变压器的容量具有一定的局限性。
而总拥有法在进行变压器的选择时需要考虑较多的因素，比如变压器的投资情况、变压器的运行和维护以及变压器的损耗等，总拥有法在使用的过程中需要计算的过程比较繁琐，在具体的工业操作中并不推荐。
除此之外，还有很多变压器的选择办法，这些办法综合了变压器的基础线则办法，通过优化的理论计算和实际的生产搭配使得变压器的选择更加具有科学性。
三、配网变压器的容量优化和配置方法
电网在选择比较配电导线时，若选择的配电导线截面积比较大，则电线铺设的投资就比较大，但是电线在运行的过程中需要的损耗则比较小，若选择的配电导线的截面积比较小，则电线铺设的投资也相对较少，因此配电导线的损耗也相对较低。
所以，在配电线的选择则需要考虑导线的横截面积，又需要保证导线的投资较低，是一个较为复杂的过程。
在实际的工程建设中，截面导线密度的办法不单单具有一定的科学性还需要具备合理性和经济性，所以十分的便捷。
所以，在进行变压器的容量确定的过程中也需要兼顾变压器的投资效益和变压器的运行成本。
本文对变压器的损耗费用进行科学模型的建立，最终找寻具有经济效果的电流密度变压器容量参数的选择，并以此提出较为合适的变压器最佳配置，同时提出配置负载率的理念。
把变压器的配置负载率理解成台区规划的最大负荷位于功率和台区配变总安装容量的比值，具体的公式如下所示：γ=SL/ST，其中γ、SL、ST分别是配置负载率、台区负荷的最大视在功率以及总安装量。
在实施电网的规划建设时，需要综合分析变压器的投资和损耗以及变压器在投入使用过程中的停电损失，并根据实际的运行效果，得出年费用最小时的安装配变容量值，最终得出最好的配置负载率的值。
四、配电变压器的配置投资分析
在进行配电台区的建设投资费用分析时，需要利用传统的现行模型进行分析，根据现行模型最终得出配电台区的造价以及配电台区的容量二者之间的联系。
每座配电台区的搭建成本和配电台区的容量具有线性关系，而配电台区的容量则是配电台区中的变压器数量和每台变压器的容量乘积。
配电台区在运行过程中的维护费用具有以下关系。
F=KZ，其中K为配电台区的维修概率，而Z则是配电台区的投资成
本。
若变压器的容量待定，则变压器在空载过程中的损耗可以使用现行拟合得到其与容量之间的联系。
根据电流密度的推导过程进行类比分析，最终得到最佳配置负载率的推到中需要注重符合以及变压器的优化配置容量之间的关系。
此外，在该模型中，还需要注重停电损耗的计算。
所谓的停电损耗就是若供电发生中断，则用户所经受的损失。
配电台区每年的综合费用是通过各个费用叠加而成，主要包含变压器的投资费用、变压器的维护成本以及变压器的损耗费用和停电损耗几个部分。
在得出综合费用的过程中，还需要注重变压器的容量下限，进而满足变压器每年的供应最大负荷的需要。
结语
综上所述，可知影响变压器最佳容量的选择以及其经济运行的主要原因，是对综合有功损耗性能参数的取值。
在实际生产中，结合实际地区用电量调查统计，中小型变压器的负载率一般取值为50%-80%之间，并非在经济运行范围内，造成长期电能浪费。
为此建议设计生产及尤电力系统内部技改时，可以适当降低变压器电流绕组密度，将运行效率合理利用。
参考文献：
[1]常炳双，辛健．配电变压器经济运行模式的探讨[J]．电网技术，2007，31（S1）：247-248．
[2]姚志松，姚磊．新型配电变压器结构、原理和应用[M]．北京：机械工业出版社，2007．
[3]丁毓山，高松．变压器最佳容量确定和经济运行[M]．北京：中国水利水电出版社，1996．
[4]翁双安，刘建林，王辉．配电变压器容量选择的经济评价[J]．电气应用，2007（1）：140-143．。
