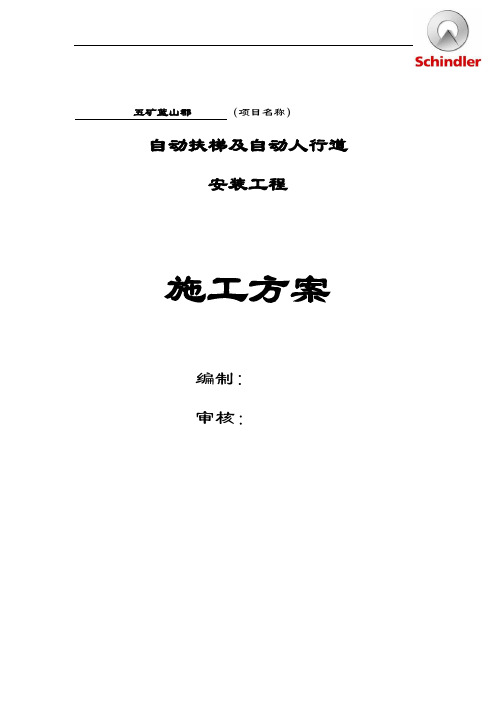

Schindler
__________________________________________________ （项目名称）
自动扶梯及自动人行道
安装工程
施工方案
编制:
审核:
1、工程概况
2、编制依据
3、工作内容及质量目标
4、施工人员组织
5、施工计划进度
6工程配合及措施
7、施工技术和质量保证措施
8、验收依据和检验活动
9、工程安全施工管理
10、工程竣工移交
11、质量记录归档
12、建筑企业资质证书
13、企业法人营业执照
14、特种设备安装改装维修单位资格认可证明
15、扶梯合格证
16、安装项目经理任命书
17、施工人员上岗证
18、施工组织图
施工方案
1、工程概况
建设工程名称：______________________________________
建设工程地址：__________ 省（直辖市/自治区） ___________ 市________ 区/县___________ 路______ 号建设单位： _________________________________________
总承包单位：________________________________________
建筑设计及咨询单位单位: _____________________________________________
监理单位： ____________________________________________
安装单位：迅达（中国）电梯有限公司_____________________ 分公司
Schindler 2、编制依据
2.1 ________________ （项目名称）自动扶梯及自动人行道安装合同
2.2扶梯及自动人行道施工的工艺安装及相关图纸
2 .3电梯工程施工质量验收规范（GB50310-2002）
2.4自动扶梯和自动人行道的制造与安装安全规范（GB16899-1997）
2.5电梯、自动扶梯、自动人行道术语（GB/T 7024-1997）
2.6安装合同中规定的其他要求
3、工作内容和质量目标
3.1工程内容
本项目共有_____ 台扶梯和______ 台自动人行道需安装、调试并经技监局验收合格。
3.2质量目标
公司制定的质量目标是
A •安装质量为合格
B •项目安装合格率为100%
C •互检项目不合格项W 4项
D •工装器具合格率为100%
E •用户满意度大于95%
4、施工人员组织
迅达（中国）电梯有限公司______ 分公司将派技术精湛，工作责任心强的施工人员承担本
现场的自动扶梯及自动人行道安装，最终由迅达（中国）电梯有限公司___________ 分公司进行调
试，自动扶梯及自动人行道安装的管理部门为迅达（中国）电梯有限公司________ 分公司工程
部。
5、施工计划进度
本扶梯及自动人行道安装工程计划于—年—月—日开始，____________________ 年—月—日结
束。
6、工程配合及措施
在安装班组进入施工现场前，应派员对施工现场进行土建尺寸勘察及与业主方进行相关
Schindler 的事项联系，具体包括:
A •扶梯及自动人行道部件存放的仓库(可上锁相对固定，面积____________________ M2)
B •与自动扶梯及自动人行道安装相关的土建后续工作及修改工作
C •施工电源及调试电源
D •与总包相关的配合工作
E •相关自动扶梯及自动人行道的申报工作
F •安全防范配合事宜
G •自动扶梯及自动人行道安装的实际期限
待上述问题得到解决，且扶梯及自动人行道土建、施工现场符合安装要求后派员进入施
工现场进行自动扶梯及自动人行道安装。如上述要求没有具备安装要求的，直至由责任方整
改完毕。
7、施工技术和质量保证措施
1) 自动扶梯及自动人行道安装施工前，施工人员应熟悉以下资料：
(1)土建图
(2)扶梯及自动人行道勘察记录
(3)自动扶梯及自动人行道安装工艺文件
(4)安全操作规程
(5)自动扶梯及自动人行道随机文件
(6)产品合格证
(7)相关的自动扶梯及自动人行道质量检验报告
2) 现场勘察
(1)所有的土建安装尺寸和运输尺寸可从土建图查取，安装尺寸应为土建最终完成面的尺寸。可
用铅垂和钢带尺等工具测量安装尺寸，并填写扶梯及自动人行道勘察记录表，检查土建情况
是否满足土建图上的所有要求，如存在问题应及时整改直至符合要求。
(2)上下支承台阶应能承受扶梯两端的支撑负荷，数值可从土建图上查取。如有必要，可请建筑
承包商及设计院出具支承台阶的承载强度分析报告。
3) 驳运起吊
(1) 查清自动扶梯及自动人行道的驳运路线，及时清理现场和排除障碍。
Schindler （2）竣工后的地面及临时通过的地面应能承受运输载荷。
（3）吊运扶梯或自动人行道时，受力点只能在扶梯两端的支撑角钢、起吊螺栓或吊装角上，严禁
冲撞或拖吊扶梯或自动人行道的其他部位。
（4）在一个井道内有数台自动扶梯或自动人行道时要特别注意吊运的先后顺序。
4）空间位置的调整
（1）扶梯或自动人行道与井道边缘的间距可从土建图上查取，应注意扶梯或自动人行道的上下支
撑梁必须与扶梯及自动人行道中心线保持垂直，扶梯或自动人行道中心线与建筑物中心线重
合。
（2）自动扶梯或自动人行道端部支撑角钢中，旋入深度不超过角钢的厚度。
将4个高度调节螺栓旋入支撑角钢中，旋入深度不超过角钢的厚度。
利用外面的两个高度调节螺栓将梳齿板表面调整到完工地面的高度。
利用外面的高度调节螺栓高速梯级，直至完全呈水平状态。
一、扶梯或自动人行道护壁的安装
1）在每个夹紧位置轻轻插入夹寸使之成为“V ”字形。
2）在玻璃结合处应用两块夹寸。护壁板之间的空隙不应为1-4MM，并检查两块玻璃板的结合是否平行。
3）紧固夹紧座，夹紧力距MA =35Nm，用水平尺检测玻璃板是否垂直。
二、扶手带的安装
1）展开扶手带放到梯级上；
2）将扶手带安装在驱动端护壁端部，应确保扶手带滑脱；
3）从驱动端开始将扶手带安装在返程轨道上；
4）安装磨擦轮和侧向导轮；
5）将扶手带安装在张紧端护壁端部；
6）从驱动端开始将扶手带安装在扶手带导轨型材上；
7）张紧压带，调节包括2个弹簧夹板厚度在内的弹簧压缩长度：651mm。
8）扶手带的初步张紧，水平段梯级数K型压缩弹簧的净长度为53± 1mm水平段梯级
数M型和K型压缩弹簧的净长度为：48土1mm
三、内外盖板及扶手带入口保护装置的安装
1）将夹板封条安装在夹紧型材上，夹紧封条的标准长度为6200mm，两边的最后一根
