DCS系统在电力行业中的应用

DCS系统在电力行业中的应用

DCS系统在电力行业中的应用DCS（分散控制系统）是指通过网络连接的若干个可编程控制器及其周边设备组成的控制系统，它被广泛应用于电力行业中，为电力发电、输送、配送等环节提供了可靠高效的控制和管理手段。

本文将探讨DCS系统在电力行业中的应用与优势。

一、DCS系统在发电过程中的应用1. 发电机控制电力发电厂中的发电机是发电的核心设备，DCS系统通过实时监测发电机的运行状态，控制调节发电机的负荷、电压等参数。

同时，DCS系统能够自动检测发电机的故障，并进行相应的报警和保护，确保发电机的安全稳定运行。

2. 脱硫装置控制燃煤发电厂中常常需要通过脱硫装置减少烟尘和二氧化硫等污染物的排放量。

DCS系统可以实时监测脱硫装置的运行情况，调整氧气浓度、石膏浆液浓度等参数，以确保脱硫效果的稳定和达标。

二、DCS系统在输电过程中的应用1. 变电站控制电力输电环节中的变电站起着重要的作用，DCS系统能够对变电站进行自动控制和监测。

通过DCS系统，可以实现对变电站中断路器、变压器等设备的状态监测和控制，实时调节输电线路的电压等参数，提高输电效率和安全性。

2. 线路安全控制DCS系统可通过监测输电线路的状态和负荷情况，并实时调整电流的分配，避免输电线路过载和跳闸等问题。

同时，DCS系统还可以及时发现并处理线路故障，防止电力事故的发生。

三、DCS系统在配电过程中的应用1. 配电监控DCS系统能够实时监测配电系统的电流、电压、功率等参数，并根据需要进行相应的控制和调节。

它可以对配电系统进行远程监控，并能够自动控制配电设备的开关状态，提高配电系统的运行效率和可靠性。

2. 供电质量控制供电质量是指电力系统对用户提供的电能的稳定性和可靠性。

DCS 系统能够实时监测供电质量参数，如电压波动、谐波、电力因数等，并通过调节电力设备的运行状态来控制和改善供电质量，保证用户用电的稳定性。

综上所述，DCS系统在电力行业中的应用是不可或缺的。

它能够提高发电效率，减少污染物排放，确保输电安全稳定，提高配电质量，为电力行业的发展和运行提供有力的支持。

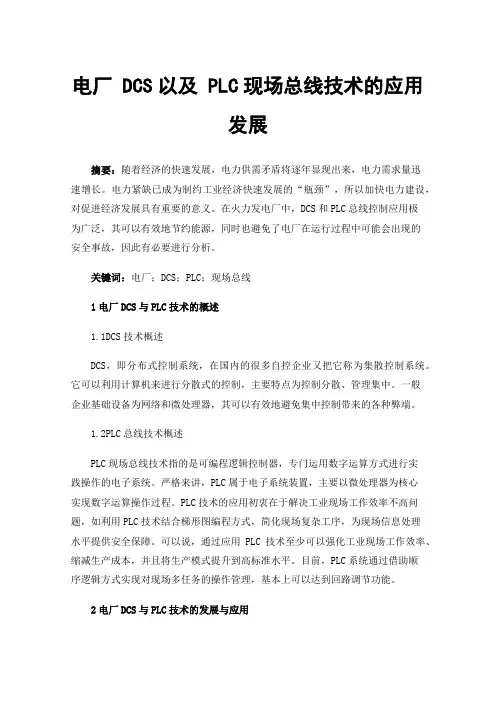

电厂DCS以及PLC现场总线技术的应用发展

电厂DCS以及PLC现场总线技术的应用发展

电厂 DCS以及 PLC现场总线技术的应用发展摘要：随着经济的快速发展，电力供需矛盾将逐年显现出来，电力需求量迅速增长。

电力紧缺已成为制约工业经济快速发展的“瓶颈”，所以加快电力建设，对促进经济发展具有重要的意义。

在火力发电厂中，DCS和PLC总线控制应用极为广泛，其可以有效地节约能源，同时也避免了电厂在运行过程中可能会出现的安全事故，因此有必要进行分析。

关键词：电厂；DCS；PLC；现场总线1电厂DCS与PLC技术的概述1.1DCS技术概述DCS，即分布式控制系统，在国内的很多自控企业又把它称为集散控制系统。

它可以利用计算机来进行分散式的控制，主要特点为控制分散、管理集中。

一般企业基础设备为网络和微处理器，其可以有效地避免集中控制带来的各种弊端。

1.2PLC总线技术概述PLC现场总线技术指的是可编程逻辑控制器，专门运用数字运算方式进行实践操作的电子系统。

严格来讲，PLC属于电子系统装置，主要以微处理器为核心实现数字运算操作过程。

PLC技术的应用初衷在于解决工业现场工作效率不高问题，如利用PLC技术结合梯形图编程方式，简化现场复杂工序，为现场信息处理水平提供安全保障。

可以说，通过应用PLC技术至少可以强化工业现场工作效率、缩减生产成本，并且将生产模式提升到高标准水平。

目前，PLC系统通过借助顺序逻辑方式实现对现场多任务的操作管理，基本上可以达到回路调节功能。

2电厂DCS与PLC技术的发展与应用2.1DCS技术的发展目前，DCS系统更加科学与完备。

DCS系统主要通过软件和通用设备的相应控制来实现系统的高层互联，同时利用高性能的处理器来实现大规模的现场控制，从而提升了整个设备的自动化水平。

在管理过程中有以下几种常见的分布式控制模式:EDPS主要按照批处理系统运作模式实现对场内设备的操作与控制，使用难度较高。

同时，EDPS作为信息管理的产物形式，主要通过借助数据运算方式加强对场内设备的管理强度。

MIS的特点是能够快速地进行信息的高度集中和统一处理，重要标志是在其中有一个非常庞大的中央数据库，它可以进行分布式处理，对于定量性的决策有着极为关键的作用。

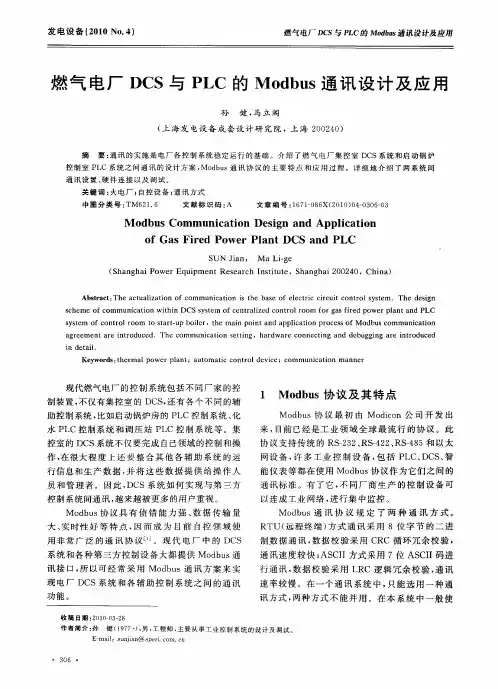

燃气电厂DCS与PLC的Modbus通讯设计及应用

燃气电厂DCS与PLC的Modbus通讯设计及应用

Ａｂ ｔａ ｔ Ｔｈｅ ａｃｕａ ｉａｔｏｎ ｏ ｏｍ ｍ ｕ ｃ ｔｏ ｉ ｈｅ ｂａ ｅ ｏ ｅ ｔ ｉ ｉｃ ｉ ｏｎｔｏｌｓ ｔ ｍ ． Ｔｈｅ ｅ ｉ ｓｒ ｃ ： ｔ ｌｚ ｉ ｆ ｃ ｎｉ ａ ｉ ｎ ｓ ｔ ｓ ｆ ｅｌｃ ｒｃ ｃｒ ｕ ｔｃ ｒ ｙｓｅ ｄ ｓｇｎ ｓ ｈｅ ｅ ｏ ｏｍ ｍ ｕｎｉａｔｏｎ ｗ ｉｈｉ ＣＳ ｓ ｓｅ ｅ ｒ ｌｚ ｏｎｔｏｌｒ ｏｍ ｏｒｇａ ｉｅ ｃ ｍ ｆｃ ｃ ｉ ｔ ｎＤ ｙ ｔ ｍ ｏｆｃ ｎｔ ａｉｅｄ ｃ ｒ ｏ ｆ ｓｆｒ ｄ ｐｏｗｅｒｐｌｎｔａ ａ ｎｄ ＰＬＣ
用 非 常广 泛 的通 讯 协 议 ＿ 。现 代 电厂 中 的 Ｄ Ｓ １ Ｊ Ｃ
Ｍｏ ｂ ｓ 讯 协 议 规 定 了 两 种 通 讯 方 式 。 ｄｕ 通
Ｒ ＴＵ（ 程 终 端 ） 式 通 讯 采 用 ８ 位 字 节 的 二 进 远 方
制数 据 通讯 ， 据 校验 采 用 Ｃ Ｃ 循环 冗余 校 验 ， 数 Ｒ
控 室的 ＤＣ Ｓ系统不仅要 完成 自己领域 的控制 和操 作， 在很 大程 度 上 还 要整 合 其 他 各辅 助 系 统 的运 行信 息和生 产 数 据 ， 并将 这 些 数 据 提供 给 操 作 人 员和 管理 者 。因此 ， Ｃ Ｄ Ｓ系 统如 何 实现 与第 三 方
控 制 系 统 问通 讯 ， 来 越 被 更 多 的 用 户 重 视 。 越
ｏ ｓ Ｆｉ ｅ ｗｅ ａ ｔＤＣＳ ａ ｆ Ｇａ ｒ ｄ Ｐｏ ｒ Ｐｌ ｎ ｎｄ ＰＬＣ
Ｓ Ｎ ｉ ｎ， Ｍ ａ Ｌｉｇ Ｕ Ｊａ —ｅ
（ ｈａ ｈａ ｏｗｅ ｕｐｍ ｅ ｅ ｅ ｒ ｈ Ｉ ｔｔ ｔ Ｓ ｎｇ ｉＰ ｒＥｑ ｉ ｎｔＲ ｓ ａ ｃ ｎｓｉｕ ｅ，Ｓ ａ ｇ ｉ２ ０ ４ ｈ ｎ ｈａ ０ ２ ０，Ｃｈ ｎ ｉ ａ）

浅谈分散控制系统(DCS)与可编程控制系统(PLC)在火力发电厂中的应用与区别

浅谈分散控制系统(DCS)与可编程控制系统(PLC)在火力发电厂中的应用与区别

浅谈分散控制系统(DCS)与可编程控制系统(PLC)在火力发电厂中
的应用与区别
随着科技的发展，越来越多的火力发电厂开始引入先进的自动化控制系统，以提高生
产效率和能源利用率。

在这些控制系统中，分散控制系统（DCS）和可编程控制系统（PLC）是两种常见的选择。

本文将就这两种控制系统在火力发电厂中的应用和区别进行进一步的
探讨。

一、 DCS在火力发电厂中的应用
分散控制系统（DCS）是一种集成化的控制系统，它由一台或多台中央计算机及多个分布在整个工厂各个控制部位的控制单元组成。

在火力发电厂中，DCS通常被用来控制整个
发电过程，包括锅炉、汽轮机、发电机等设备。

DCS系统可以实现对发电设备的远程监控、参数调节、故障诊断等功能，大大提高了生产效率和安全性。

可编程控制系统（PLC）是一种专门用于工业自动化控制的计算机控制系统。

在火力发电厂中，PLC通常被用来控制一些具体的过程，如煤粉输送系统、给水泵系统等。

PLC系统具有编程灵活性强、响应速度快、可靠性高等特点，因此在火力发电厂的一些特定场合中
得到广泛应用。

1. 系统结构不同
DCS系统通常采用集中式的结构，所有的控制单元都连接到中央控制器，而PLC系统
则通常采用分散式的结构，各个控制单元相互独立。

2. 应用场合不同
DCS系统通常被用来控制整个生产过程，而PLC系统通常被用来控制一些具体的过程
或设备。

3. 编程方式不同
DCS系统的编程通常采用图形化编程工具，如函数图、块图等，而PLC系统通常采用
逻辑编程语言，如LD、ST等。

电厂DCS以及PLC现场总线技术的应用发展

电厂DCS以及PLC现场总线技术的应用发展
摘 要： 文章 对 现 场 总线技 术、 Ｐ Ｌ Ｃ技 术 以及 Ｄ Ｃ Ｓ技 术 分别 作 了介 绍 ， 通过 技 术 特点 以及 功 能 的 对 比分析 ， 简述 了 Ｄ Ｃ Ｓ 、 Ｐ Ｌ Ｃ与 现 场总线 系统的特点， 论述 了现场总线技术在现代电厂 系统控制 中具有 良好的发展前景。
关 键词 ： 现 场 总线 ； Ｄ Ｃ Ｓ ； Ｐ Ｌ Ｃ ； 控 制 系统
１前言 火 力 发 电 厂 的热 工 控 制 系 统 中 已经 得 到 了广 泛 的 应 用 。 目前 例 如 集 散 控 制 系统 即 Ｄ Ｃ Ｓ 是 上 世 纪 七 十 年代 发 展 起 来 的 数字 控 制 Ｆ Ｓ Ｓ Ｓ系统 中 Ｄ Ｃ Ｓ 完 全 可 以用 Ｐ Ｌ Ｃ系统 予 以实 现 ，只 要不 断 的进 行 系统 ，开创了控制系统的新时代 ， Ｄ Ｃ Ｓ 是结合 了通信技术 、控制技 改 进 从功 能 上 Ｐ Ｌ Ｃ替 代 Ｄ Ｃ Ｓ 完 全 可 以实 现 。 术、 图形显示技术以及计算机技术 ， 被称作 ４ Ｃ技术 ， 并且信息管理 （ １ ） 对Ｐ Ｌ Ｃ的 Ｃ Ｐ Ｕ处理能力予以加强 ， 使其处理功能不仅局限 技 术 也逐 步 的结 合 至 Ｄ Ｃ Ｓ中 ，因此 现 在 Ｄ Ｃ Ｓ 能 够 完成 信 息 管 理 以 于顺 序逻 辑 的处 理 ， 通 过 实时 多 任务 操 作 同 时实 现 回路 计 算 以及 回 及 过 程 控制 ， 发 展成 为 了 ５ Ｃ技 术 。并 在很 多行 业 中得 以应 用 ， 尤其 路 调 节功 能 。 在火力发电厂中 ， Ｄ Ｃ Ｓ系统应用更为广泛 ，其社会效益以及经济效 （ ２ ） 在控制器等关键部件上能够实现冗余配置。 益都取得了显著的效果 ， 其发展是 自动化控制发展方向以及发展水 （ ３ ）采用令牌环以及令牌总线等确定实时的冗余网络， Ｐ Ｌ Ｃ的 平 的典 型代 表 。 功能 也 逐 步的 被包 容 在 Ｄ Ｃ Ｓ 系 统 中 ，例 如 Ｐ Ｌ Ｃ编程 语 言在 Ｄ Ｃ Ｓ系 ２ Ｄ Ｃ Ｓ系统 特 征 统 中 的应 用 。 ２ ． １传统 的系统基础主要包括 ： 网络 、 微处理器 、 图形技术。 上述 两 种 系统 在 功 能上 已经逐 步 接 近 ，价 格 上 也逐 步 的 接 近 ， ２ ． ２目前的系统特点 ：首先开放系统较为完备 。Ｄ Ｃ Ｓ通过成熟 在不久的将来二者之间会逐渐的融合 ， 向着过程控制系统发展。 软 件 以及 通 用设 备 的应 用 ， 保 证 了 系统 的高 层 互 联 ， 同Ｐ Ｌ Ｃ以及 智 ５ ． ２ Ｄ Ｃ Ｓ系统 与现 场 总线 系 统 能仪表相互连接 ； 其次 ， Ｄ Ｃ Ｓ系统中应用 了高性能微处理器 ； 最后 ， 现场总线的系统结构简化 ， 设计 、 安装 、 投运到正常生产运行及 系统的专业性 以及综合性为用户提供过程控制平 台。目前所使用 的 检修 维 护 ， 都 体现 出了优 越 性 ： Ｄ Ｃ Ｓ系统 中很 多 操 作 平 台都 应 用 了 Ｎ Ｔ ／ ＷＩ Ｎ Ｄ Ｏ ＷＳ ，增 加 了全 场 综 （ １ ） 节省硬件数量与投资。由于现场总线系统中分散在设备前 合 管理 力 度 ， 提 高 了 自动化 水 平 。Ｄ Ｃ Ｓ是 目前 火 电 厂使 用 最 为广 泛 端的智能设备能直接执行多种传感控制报警和计算功能 ， 因而可减 的系 统 。 少 变送 器 的数 量 ， 不 再 需要 单 独 的 调节 器 、 计 算 单元 等 ， 也 不 再需 要 ２ － ３系统对向下接 口能力不断的予 以提高 ， 很多 Ｄ Ｃ Ｓ系统都提 Ｄ Ｃ Ｓ系统 的信号调制板 、隔离放大器、 Ｉ ／ Ｏ板 、 Ａ ／ Ｄ转换器以及它们 供了同 Ｐ Ｌ Ｃ以及现场总线 的通信接 口。例如 ， 通过同 Ｐ Ｌ Ｃ之间的通 之 间 复杂 的接线 。 还 可 以用 工控 Ｐ Ｃ机 作 为操 作站 ， 从 而 可节 省 一 大 信减少了手动操作按钮 的数量 ， 使Ｂ Ｔ Ｇ盘面积大大缩小。实际上火 笔 硬 件投 资 并减 少 控 制室 面积 。 并且有的 Ｐ Ｌ Ｃ已经 可 以支持 快 速 的 力发 电厂中很多控制子系统都能够通过 Ｄ Ｃ Ｓ予以实现 。如厂中的 现场总线通信 。采用现场总线技术 比传统意义上 的 Ｄ Ｃ Ｓ可以减少 电除 尘 系统 、 Ｅ Ｔ Ｓ系统 、 Ｄ Ｅ Ｈ系 统 以及 Ｆ Ｓ Ｓ Ｓ系统 和 输 煤 系统 ，不 但 许 多 Ｉ ／ Ｏ卡 。 能够有效缩小控制室面积 ， 同时也有效降低 了维修成本支出。 （ ２ ） 节省安装 费用和材料。 现场总线系统 的接线十分简单 ， 由于 ３ Ｐ Ｌ Ｃ系统 特性 １ 对 双 绞线 或 １ 根 电缆 上 可挂 接 多 个 设备 ， 因而 电缆 、 端子 、 桥 架 的 ３ ． １丰 富 的功 能 用量大大减少 ， 连线的设计与接头校对的工作量也减少 。当需增加 现 在使 用 的 Ｐ Ｌ Ｃ系统 已经 不 再 是仅 用 于 控 制 顺序 逻辑 ，很 多 新 的 现场 设 备 时 ， 无需新增电缆 ， 这 既 节省 了投 资 ， 又减 少 了设 计 、 Ｐ Ｌ Ｃ系 统 中应 用 了通 用 处 理器 ， 通 过 多 任 务 操作 ， 不 但 有 效 提 高 了 安装 的工作 量 。目前 Ｄ Ｃ Ｓ的 主要 盘 台都 集 中在 电 子设 备 间 ， 与现 场 顺 序逻 辑运 算 速 度 ， 同时 还增 加 了代 数 运算 以及 回路 调节 功 能 。 信号 的连接 电缆很 多， 如采用现场总线控制 系统 ， 电缆可减少 １ ／ ３ 。 ３ ． ２强 大 的 网络 功能 （ ３ ） 用 户节 省 了维 护 费用 ， 掌 握 了高 度 的 系统 集成 主 动权 。 过去 传统的 Ｐ Ｌ Ｃ通讯速度较慢 ， 主要是用于将设备运行 的情况以及 用户采用某种 Ｄ Ｃ Ｓ 系统 ， 一旦出现某些功能块损坏 ， 就必须使用这 系统控制的情况传输给监控设备 ， 用来为操作员的指令修改以及检 厂 家 的模 板 ， 用 别 的 产品 会 出 现 系统 集 成 中不 兼 容 的协 议 。而 现 视提供基础信息 。而 目前使用的 Ｐ Ｌ Ｃ系统采用 了通信 网络 ， 同信功 在现场总线却让所有 的设备厂家遵循一定的协议 ， 用户 自己牢牢地 能更 加 完 善 。 掌 握 了系 统 的集 成 主动 权 。 因此 ， 大多 数 人都 相 信在 未 来 的 ５到 １ ０ ３ － ３逐 步 标准 化 的编 程 年间 ， 现场总线的技术可望普遍推广。 但 目前 ， 由于制约现场总线技 各方面的发展促使 Ｐ Ｌ Ｃ在更多 的领域被应用开来 ， 很多厂家都 术的国际通用通信标准很难在短时间内出来 ， Ｄ Ｃ Ｓ技术又被大家掌 在进行 Ｐ Ｌ Ｃ的 开发 研 究 ， 并 且 随着 Ｄ Ｃ Ｓ的开 放 ， Ｐ Ｌ Ｃ 的开 放 也成 为 握 且 价格 已经 很低 ， 目前 Ｄ Ｃ Ｓ还会 存 在 下 去 ， 但 最 终 会 被 现 场 总线 了必 然 趋 势 。而 Ｐ Ｌ Ｃ的 开放 所带 来 的 便 是 变 成语 言 逐 步 的 向标 准 系统 所代 替 ， 这 是 自动 化控 制 发展 的 最终 目标和 方 向 。 化方 向发展 。 我 国 目前 所 运 行 使 用 的火 力 发 电厂 中机 、 电、 炉 在 控 制 水 平 上 ３ ． ４ 微 型化 的 系统 模块 存在较为严重的不协调现象 ， 并且辅助系统较 为落后 ， 集 中控制室 很多 Ｐ Ｌ Ｃ厂家 除 了从 提 高 系统 性 能 以及 网 络性 能 方 面 对 产 品 占用 空 间较 大 ， 系 统 电缆 数量 过 多 ， 需 要 人 员数 量 庞大 。 而 目前 Ｐ Ｌ Ｃ 综合 竞争力进行提升外 ， 还通过模块小型化的方式 ， 对价格进一步 系 统 以及 现 场 总 线 技术 在 火 力 电厂 中 的应 用 推 广 使 得 机 组 自动 化 降低 。 水 平显 著 提 高 ，能 够基 本 满 足 现 代化 火 力 发 电厂 对 系 统 控 制 的要 ４ 现场 总线 系统 特性 求。 （ １ ） 所谓 的现场总线控制便是将现场的仪表同控制室中的操作 参 考 文献 界面通过现场总线连接到一起 ， 通过智能仪表的使用令现场设备直 『 １ １ 高敏 ， 夏 安 邦． 对Ｐ Ｌ Ｃ 、 Ｄ Ｃ Ｓ 、 Ｆ Ｃ Ｓ三 大控 制 系统 特 点 和 差异 的探 讨 ． 接具有可控性 ， 并将输 出模块置于现场 中， 实现了彻底分散控制 。 应 用 能 源技 术 ， ２ ０ ０ ８ ， （ １ １ ） ． （ ２ ） 该 系 统 的基 础 为现 场 总线 。 本 质上 现 场总 线 就是 一种 网络 ， 『 ２ ］ 李勇． 基 于可编程控制器（ Ｐ Ｌ Ｃ ） 的集散型测控 网络技 术的研 究与 每一智能仪表便是 网络上的一个节点 ，该计算机 网络具有 以下特 实现 ． ２ ０ ０ ３ ． 点： 首先是传输信号的数字化 ； 其次 ， 物理传输介质的公用性 。不但 『 ３ １ ｔ树 东， 靳 雷， 吴明永， 高敬 更 ． 基于Ｐ Ｒ Ｏ Ｆ Ｉ Ｎ Ｅ Ｔ和 Ｐ Ｒ Ｏ Ｆ Ｉ Ｂ Ｕ Ｓ集 成 增加 了传输距离 ， 同时还对联线成本有效予以降低。 网络 的 熔炼 集散 控 制 系统． 工 业仪 表 与 自动 化装 置 ， ２ ０ ０ ９ ． （ ３ ） 现场

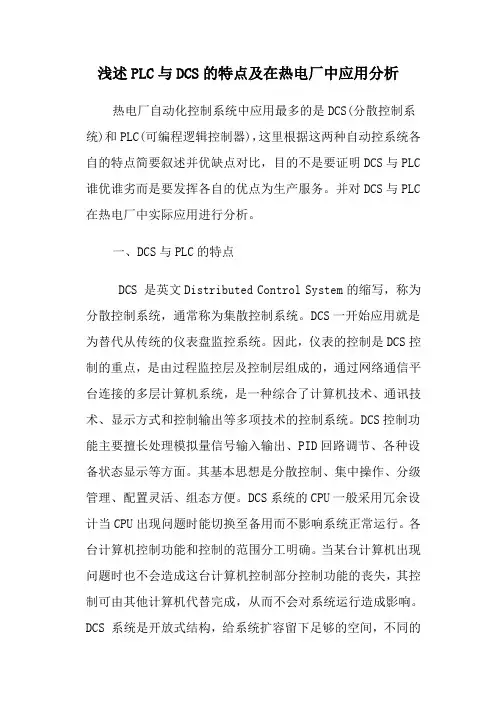

PLC与DCS的特点及在热电厂中应用分析

PLC与DCS的特点及在热电厂中应用分析

浅述PLC与DCS的特点及在热电厂中应用分析热电厂自动化控制系统中应用最多的是DCS(分散控制系统)和PLC(可编程逻辑控制器)，这里根据这两种自动控系统各自的特点简要叙述并优缺点对比，目的不是要证明DCS与PLC谁优谁劣而是要发挥各自的优点为生产服务。

并对DCS与PLC 在热电厂中实际应用进行分析。

一、DCS与PLC的特点DCS 是英文Distributed Control System的缩写，称为分散控制系统，通常称为集散控制系统。

DCS一开始应用就是为替代从传统的仪表盘监控系统。

因此，仪表的控制是DCS控制的重点，是由过程监控层及控制层组成的，通过网络通信平台连接的多层计算机系统，是一种综合了计算机技术、通讯技术、显示方式和控制输出等多项技术的控制系统。

DCS控制功能主要擅长处理模拟量信号输入输出、PID回路调节、各种设备状态显示等方面。

其基本思想是分散控制、集中操作、分级管理、配置灵活、组态方便。

DCS系统的CPU一般采用冗余设计当CPU出现问题时能切换至备用而不影响系统正常运行。

各台计算机控制功能和控制的范围分工明确。

当某台计算机出现问题时也不会造成这台计算机控制部分控制功能的丧失，其控制可由其他计算机代替完成，从而不会对系统运行造成影响。

DCS 系统是开放式结构，给系统扩容留下足够的空间，不同的制造商都有自己标准的通用扩展模块、通讯协议和系列化设计，各台计算机与局域网连接通信，实现信息传输共享，需要增加计算机时装载必要程序连接到网络即可运行，不影响其他计算机工作。

PLC是英文Programmable Logic Controller缩写称为可编程序控制器。

PLC的产生以取代继电器回路的数字运算操作的控制系统。

PLC用采用物理装置代替硬连线逻辑，并借助于中央处理器来阅读所有的输入值，并执行程序。

存储器是可编程序的，通过内部储存执行各种操作指令包括顺序控制、逻辑运算、计数、定时和数值运算等指令，并通过数字量、模拟量输入和输出、控制各种设备设施生产过程。

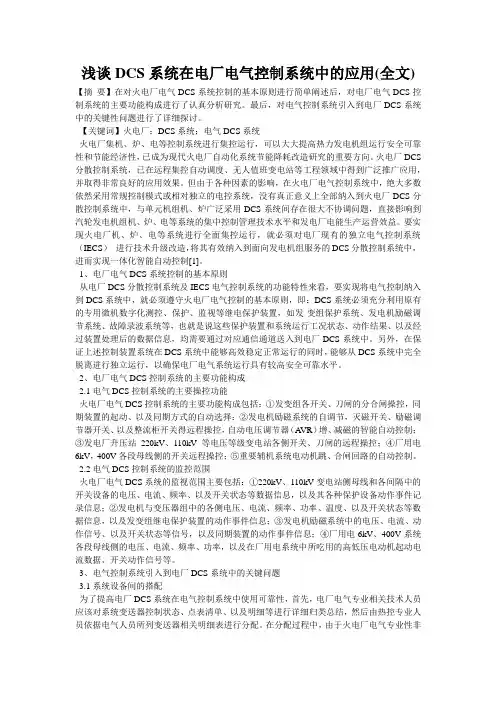

浅谈DCS系统在电厂电气控制系统中的应用(全文)

浅谈DCS系统在电厂电气控制系统中的应用(全文)

浅谈DCS系统在电厂电气控制系统中的应用(全文) 【摘要】在对火电厂电气DCS系统控制的基本原则进行简单阐述后，对电厂电气DCS控制系统的主要功能构成进行了认真分析研究。

最后，对电气控制系统引入到电厂DCS系统中的关键性问题进行了详细探讨。

【关键词】火电厂；DCS系统；电气DCS系统火电厂集机、炉、电等控制系统进行集控运行，可以大大提高热力发电机组运行安全可靠性和节能经济性，已成为现代火电厂自动化系统节能降耗改造研究的重要方向。

火电厂DCS 分散控制系统，已在远程集控自动调度、无人值班变电站等工程领域中得到广泛推广应用，并取得非常良好的应用效果。

但由于各种因素的影响，在火电厂电气控制系统中，绝大多数依然采用常规控制模式或相对独立的电控系统，没有真正意义上全部纳入到火电厂DCS分散控制系统中，与单元机组机、炉广泛采用DCS系统间存在很大不协调问题，直接影响到汽轮发电机组机、炉、电等系统的集中控制管理技术水平和发电厂电能生产运营效益。

要实现火电厂机、炉、电等系统进行全面集控运行，就必须对电厂现有的独立电气控制系统（IECS）进行技术升级改造，将其有效纳入到面向发电机组服务的DCS分散控制系统中，进而实现一体化智能自动控制[1]。

1、电厂电气DCS系统控制的基本原则从电厂DCS分散控制系统及IECS电气控制系统的功能特性来看，要实现将电气控制纳入到DCS系统中，就必须遵守火电厂电气控制的基本原则，即：DCS系统必须充分利用原有的专用微机数字化测控、保护、监视等继电保护装置，如发-变组保护系统、发电机励磁调节系统、故障录波系统等，也就是说这些保护装置和系统运行工况状态、动作结果、以及经过装置处理后的数据信息，均需要通过对应通信通道送入到电厂DCS系统中。

另外，在保证上述控制装置系统在DCS系统中能够高效稳定正常运行的同时，能够从DCS系统中完全脱离进行独立运行，以确保电厂电气系统运行具有较高安全可靠水平。

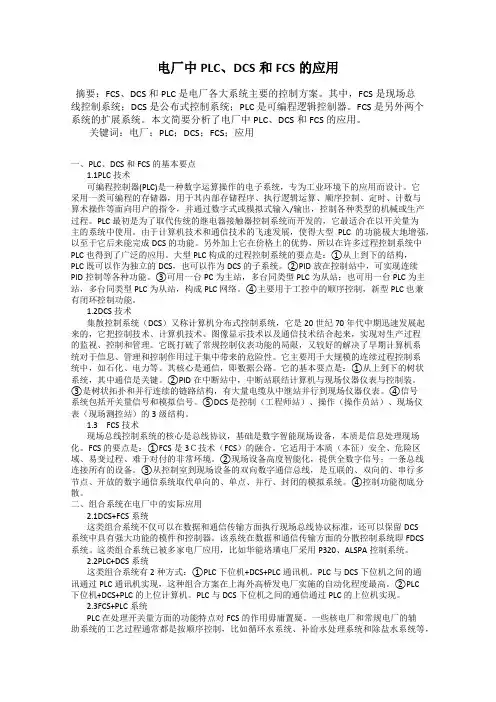

电厂中PLC、DCS和FCS的应用

电厂中PLC、DCS和FCS的应用

电厂中PLC、DCS和FCS的应用摘要：FCS、DCS和PLC是电厂各大系统主要的控制方案。

其中，FCS是现场总线控制系统；DCS是公布式控制系统；PLC是可编程逻辑控制器。

FCS是另外两个系统的扩展系统。

本文简要分析了电厂中PLC、DCS和FCS的应用。

关键词：电厂；PLC；DCS；FCS；应用一、PLC、DCS和FCS的基本要点1.1PLC技术可编程控制器(PLC)是一种数字运算操作的电子系统，专为工业环境下的应用而设计。

它采用一类可编程的存储器，用于其内部存储程序、执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字式或模拟式输入/输出，控制各种类型的机械或生产过程。

PLC最初是为了取代传统的继电器接触器控制系统而开发的，它最适合在以开关量为主的系统中使用。

由于计算机技术和通信技术的飞速发展，使得大型PLC的功能极大地增强，以至于它后来能完成DCS的功能。

另外加上它在价格上的优势，所以在许多过程控制系统中PLC也得到了广泛的应用。

大型PLC构成的过程控制系统的要点是：①从上到下的结构，PLC既可以作为独立的DCS，也可以作为DCS的子系统。

②PID放在控制站中，可实现连续PID控制等各种功能。

③可用一台PC为主站，多台同类型PLC为从站；也可用一台PLC为主站，多台同类型PLC为从站，构成PLC网络。

④主要用于工控中的顺序控制，新型PLC也兼有闭环控制功能。

1.2DCS技术集散控制系统（DCS）又称计算机分布式控制系统，它是20世纪70年代中期迅速发展起来的，它把控制技术、计算机技术、图像显示技术以及通信技术结合起来，实现对生产过程的监视、控制和管理。

它既打破了常规控制仪表功能的局限，又较好的解决了早期计算机系统对于信息、管理和控制作用过于集中带来的危险性。

它主要用于大规模的连续过程控制系统中，如石化、电力等。

其核心是通信，即数据公路。

它的基本要点是：①从上到下的树状系统，其中通信是关键。

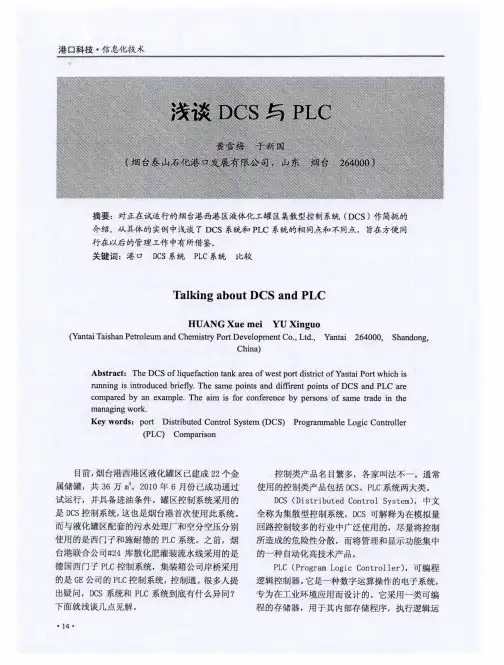

浅谈DCS与PLC

浅谈DCS与PLC
港 口科技 ・ 息化 技 术 信
算 ，顺 序控 制 ，定 时 ，计数 与算 术操 作 等面 向用 户 的指 令 ， 通过 数 字或 模拟式 输入 ／ 出控 制 各 并 输 种 类 型 的机械 或 生产 过 程 。可编 程控 制 器及 其 有 关 外 部设 备 ，都 按 易于 与工 业控 制系 统 联成 一 个 整 体 ，易 于扩 充其 功 能 的原则 设计 。 Ｄ Ｓ与 Ｐ Ｃ系统 概念 是不 一样 的 。 由于 Ｐ Ｃ Ｃ Ｌ Ｌ 的可靠 性较 高 ，现 在 的 Ｄ Ｓ中 ，经 常会 用 到 ＰＣ Ｃ Ｌ 来 实现 控制 需 求 ，而 且 Ｐ Ｃ占到 Ｄ Ｓ中相 当大 的 Ｌ Ｃ
比重 。但一 些 由 Ｐ Ｃ组成 的控制 系统 并 不 能说成 Ｌ
方 ，均 可 随意 增减 节 点数 量和 布 置节 点位置 。另
外 ，基 于 ｗ ｎ ｏ ｓ系统 的 ＯＣ Ｄ 开放协 议 ， ｉｄｗ Ｐ 、ＤＥ等
各系统也可很方便的通讯，以实现资源共享。
１３ 数 据库 ． Ｄ Ｓ一 般都 提 供 统一 的数 据库 。换 句话 说 ， Ｃ 在 Ｄ Ｓ系统 中一旦 一个 数据 存在 于数据库 中，就 Ｃ 可在 任 何情 况下 引用 。 比如 在组 态软 件 中、在 监 控 软件 中 、在趋 势 图中、在 报表 中等 等 。而 Ｐ Ｃ Ｌ 系统 的数据库 通 常 都不 是统 一 的 ，组 态软件 和 监 控 软件甚 至 归档 软件 都有 自己的数据库 。为什 么
处 理行业 的系统 。
ＤＳ Ｃ ，又称 分布 式控 制 系统 。Ｄ Ｓ是一 个 由过 Ｃ
程控制级和过程监控级组成的以通信网络为纽带
的多级 计算 机 系统 ，综合 了计 算机 、通 信 、显 示 和控 制 等技 术 ，其 基本 思 想是 分散控 制 ，集 中操 作 、分级 管 理 、配 置灵 活 以及组 态方 便 。Ｄ Ｓ 从 Ｃ 传统 的仪 表 盘 监控 系统 发展 而来 。因此 ，Ｄ Ｓ 从 Ｃ 先天 性来 说 较为 侧重 仪表 的控 制 。 Ｐ Ｃ 从传 统 的 继 电器 回路 发展 而来 。最 初 的 Ｌ ＰＣ甚 至没 有模 拟 量 的处理 能力 。因此 ， Ｌ 开 Ｌ Ｐ Ｃ从 始就 强调 的 是逻 辑运 算 能力 。

浅析DCS系统在火电厂的应用

浅析DCS系统在火电厂的应用

浅析DCS系统在火电厂的应用摘要:DCS系统在火电厂发电机组控制中的应用已有10多年的历史了,而且正在越来越多地得到应用。

DCS系统是相对于计算机集中控制系统而言的计算机(或微机)控制系统,它是在对计算机局域网的研究基础上发展起来的,是过程控制专家们借用计算机局域网研究成果,把局域网变成一个实时性,可靠性要求很高的网络型控制系统,运用于过程控制领域。

结合本人在轩岗电厂的一点工作积累，本文就DCS在火电厂的应用做以简单的分析。

关键词:DCS系统;火电厂;应用分析一、引言近年来,DCS在电力生产中得到了广泛的应用,尤其300 MW及以上容量机组的热工控制已全面采用DCS控制系统,逐步形成了数据采集DAS、模拟量控制MCS、顺序控制SCS、燃烧器管理BMS4大系统,在汽机、锅炉等热力设备的顺序控制、数据采集以及炉膛安全监控等方面取得了成功的经验,提高了电厂自动化水平和机组运行的安全性、经济性。

与之相比,采用一对一硬手操方式的电气控制已显落后,电气控制纳入DCS。

目前国内有许多大型火电厂已实施并积累了很多运行经验。

二、电厂自动控制及其系统汽包水位自动调节系统一般采用典型的三冲量系统或串级系统,在大型单元机组中一般设计有全程调节,因此有单冲量,三冲量之间的切换逻辑,一般依据负荷来切换。

采用启动电泵和汽泵的系统还有电泵与小汽机之间的切换,也依据负荷来切换。

大型机组的水位控制一般直接控制电泵或小汽机的转速,给水调门全开以节约能源。

燃烧调节系统中的送风系统通常采用风煤比加氧量校正,炉膛负压系统与送风系统之间采用动态联系,通常设计有加负荷时先加风再加煤减负荷时先减煤后减风逻辑以及过燃烧逻辑。

主汽压力调节系统通常为串级调节系统。

主汽温度调节系统一般以减温水调节为主,辅以尾部烟道档板调节或喷燃器角度调节系统。

由于汽温调节对象是一个多容环节,它的纯迟延时间和时间常数都比较大,在热工自动调节系统中属于可控性最差的一个调节系统,因此专家们也特别关注对这一类系统的研究,许多新的控制策略或控制理论是对这一类系统研究的成果,如史密特时间预估算法控制,模糊控制,具有观察器的状态变量控制等。

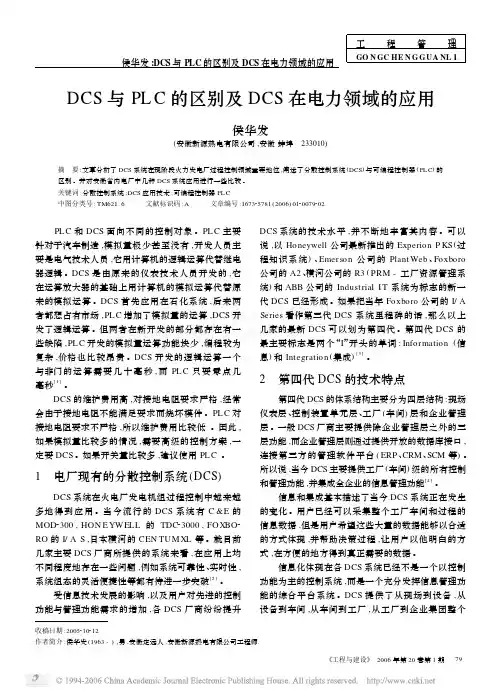

DCS与PLC的区别及DCS在电力领域的应用
