自制STC最小系统板(带原理图+实物图)

自制STC8952/STC8951下载器AT89S52/AT89S51最小系统原理图STC89C52由于价格低，性价比高，烧录程序方便等优势，收到越来越多人的青睐。

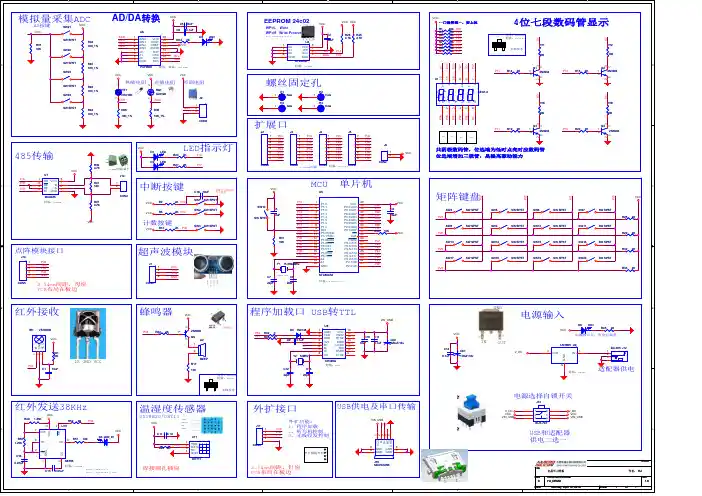

下边是一个自制STC89C52最小系统/烧录器的原理图。

如有需要请看这里：/auction/item_detail.htm?item_num_id=89 88890168如有需要请看这里：/auction/item_detail.htm?item_num_id=89 88890168图分为6个部分：1. 最小系统的核心部分（CPU）2. 阻容复位电路3. USB供电电路，8*8自锁开关以及USB公头组成，加自锁开关是方便烧录程序使芯片断电再上电4. 电源指示电路，标识系统板是否上电5. ISP接口，方便AT89S52/AT89S51芯片烧录程序6. 串口通信电路，为STC89C52/C51收录程序，或者与PC机串口通信，或者显示调试信息STC89C52/STC89C51下载器图文教程一、下载器介绍如果只想学习下载方法请直接跳到第三节，这里的介绍只是为接下来的硬件连接做准备STC89C51/STC89C52符合8051的架构，与AT89S51/AT89S52等51芯片的指令完全兼容，并且具有价格适中，性能稳定，性价比高，程序烧录方便等特点，很适合初学者使用，同时也广泛应用于产品的开发。

STC系列的芯片采用串口通信的方式来烧录编译好的文件。

根据自己在开发中积累的经验，结合目前常用的几种烧录方式，设计了一种操作简单并且可以灵活扩展的STC下载器。

如果有需要的可以在这里购买/auction/item_detail.htm?item_num_id=3197118340套件地址：/auction/item_detail.htm?item_num_id=8988890168如下图：正面图背面图二、接口详细介绍J1--------串口 J2--------USB 供电接口 J3--------51或AVR 选择J4--------TTL下载线接口 J5--------片外RAM扩展接口 J6--------5V直流电源接口（内正外负）J7--------MAX使能跳线 K1--------电源开关 K2--------51复位按键K3--------ATMega16复位按键 Y1--------可更换的晶振 P1--------I/O口P0端口P1--------I/O口P1端口 P2--------I/O口P2端口 P3--------I/O口P3端口TTL以及外部RAM扩展接口ISP接口引脚定义所有IO口都采用双排引出，可以做为最小系统使用，兼容at89s52/s51等芯片；预留TTL接口，方便连接USB转TTL下载线；预留有ISP接口，可以接ISP下载器给AT89S52/S51烧录程序；支持AVR转51转接板；使用晶振座子，晶振可以根据自己的需要更换；使用USB供电；预留有标准电源接口，可以直接接5V直流电源使用。

5
4
模拟量采集ADC
AD/DA转换 VCC
AD按键
AIN0
SW21
VCC
C5 10uF C6 0.1uF U6
AIN0
1
16
D3 LED
R37
SW SPST
R38 100_1%
AIN1 AIN2 AIN3
2 AIN0 3 AIN1 4 AIN2
VDD 15 AOUT 14 VREF 13
R34 2K VCC
10K
SW22
5 AIN3 AGND 12
6 A0
EXT 11
7 A1
OSC 10
SCL
8 A2
SCL 9
SDA
D
SW SPST
R40
GND SDA
100_1%
PCF8591 宽体，封装：SO16WB
SW23
VT SW24 SW SPST
R46 100_1%
R48 100_1%
R21 100
P33 C1 10uF
IR GND VCC
红外发送38KHz
VCC R49 1.25K
R52 2K P34
8 VCC
4 MR
U10
A
7
DIS
VCC
R50 1.25K
6 TH
3 R51 100 VO
D6 LED_IR
C16 0.01uF
1 GND
5 CO
2 TR
NE555
封装：SO8NB
R28 2K R29 2K R32 2K R33 2K
GND
B
电源输入
VCC
IN
C14 0.1uF
+ CE1 100uF/16v

亲手制作STC15F2K60S2单片机最小系统（文章中详细图片）STC15系列增强型8051单片机集成了上电复位电路与高精准R/C 振荡器，给单片机芯片加上电源就可跑程序；集成了大容量的程序存储器、数据存储器以及EEPRM ，集成了A/D 、PWM 、SPI 等高功能接口部件，可大大地简化单片机应用系统的外围电路，使单片机应用系统的设计更加简捷，系统性能更加高效、可靠。

STC12C5A60S2/AD/PWM 系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051,但速度快8-12倍。

内部集成MAX810专用复位电路,2路PWM,8路高速10位A/D 转换(250K/S ，即25万次/秒),针对电机控制，强干扰场合。

STC15系列中STC15F2K60S2单片机使用最为频繁，用户应用程序空间60K ，足以满足多数应用此芯片的用户编程，并且价格在中关村6.5左右。

下面自己亲手制用的STC15F2K60S2触到此芯片时能够快速上手。

下图中所有的引脚图已经全部引出。

的+5V两个30P电容后端接GNDSTC15F2K60S2引脚电路制作好，连接好以后，安装USB转串口PL2303的驱动做windows系统（windows xp或windows 7都可以，我使用的是windows7 64位），如果PL2303在windows 7 64位下下载时出现错误，请下载其它的此型号的驱动解决（实际中遇到过此问题，当然windows xp下试过没有出过错误，如果您的系统是windows xp的就不用担心了。

）使用下载时把PL2303的Rxd和单片机的Txd相连接，再把PL2303的Txd 和单片机的Rxd相连接,GND同接单片机GND, PL2303的+5V先不要同单片机连接，点上图中“下载/编程”后，再把PL2303的+5V先同单片机连接，此时就会看到程序下载到单片机了。

31V A A 皖西学院单片机STC 系列最小系统板资料：（电路图，可按照电路图写程序）一 单片机原理图:1)单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统.2)对51系列单片机来说,最小系统一般应该包括:单片机、晶振电路、复位电路。

二 单片机最小系统板:说明复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST 脚将会出现高电平,并且,这个高电平持续的时间由电路的RC 值来决定.典型的51单片机当RST 脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC 的取值就可以保证可靠的复位.一般教科书推荐C 取10u,R 取8.2K.当然也有其他取法的,原则就是要让RC 组合可以在RST 脚上产生不少于2个机周期的高电平.至于如何具体定量计算,可以参考电路分析相关书籍.晶振电路:典型的晶振取11.0592MHz(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS 级时歇,方便定时操作) 单片机:一片AT89S51/52或其他51系列兼容单片机特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从内部ROM 的0000H 开始执行;当接低电平时,复位后直接从外部ROM 的0000H 开始执行.这一点是初学者容易忽略的.复位电路：一、复位电路的用途单片机复位电路就好比电脑的重启部分，当电脑在使用中出现死机，按下重启按钮电脑内部的程序从头开始执行。

单片机也一样，当单片机系统在运行中，受到环境干扰出现程序跑飞的时候，按下复位按钮内部的程序自动从头开始执行。

51单片机要复位只需要在第9引脚接个高电平持续2US就可以实现，那这个过程是如何实现的呢？在单片机系统中，系统上电启动的时候复位一次，当按键按下的时候系统再次复位，如果释放后再按下，系统还会复位。
