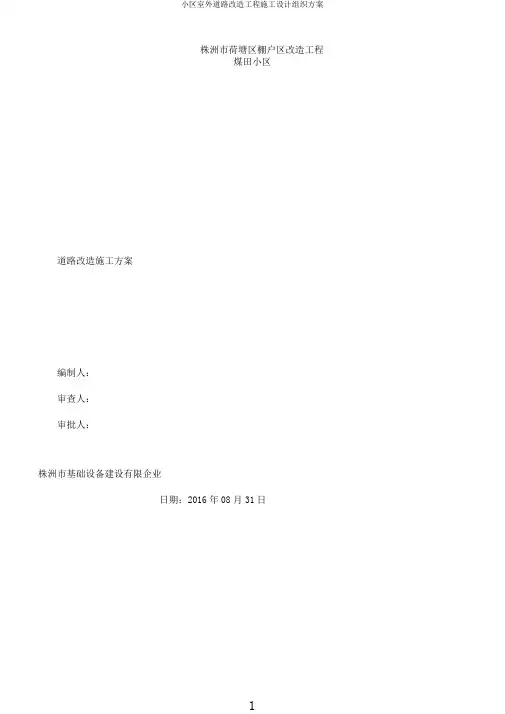

株洲市荷塘区棚户区改造工程---煤田小区道路改造施工方案编制人：审核人：审批人：株洲市基础设施建设日期：2016年08月31日煤田小区道路路基工程施工方案一、工程概况煤田小区主要车行道路砼改沥青，排水井盖和井篦等改造提升，道路宽度为2.0-10米不等，路面破损位置破除后C25砼浇筑，本次路面改造面积约2万平方，主干道约6000平方。
二、编制依据1、《设计文件》2、《施工组织设计》3、《城市道路工程施工技术规》三、施工准备及主要施工方法3.1施工测量前准备3.1.1校对测量仪器，本工程使用全站仪、自动安平水准仪、钢尺等测量仪器及工具经国家计量单位检验校准，保证测量仪器的精度。
3.1.2对施工现场影响施测的障碍进行处理。
3.1.3对施测用辅助材料：如标高控制桩油漆、麻线等提前准备到位。
3.1.4定位依据总平面定出本工程的横竖轴控制线，并依此分别定出其余轴线，并将总控制轴线作出永久性标识，做好保护，便于以后使用。
轴线控制网布设，根据当地地形的实际情况，依据《工程测量规程》进行控制网布设，布设原则以施工测量方便、容易核验为原则。
控制轴线网施测后，由施测人员自检，自检合格后由工长复检，再由专职质检员专检，确认无误后报监理验线。
3.1.5施工轴线测量控制网轴线的精度等级及测量方法依据《工程测量规程》执行。
本工程轴线控制网的测角中误差不超过12”，边长相对中误并不大于1/15000。
3.1.6施工高程测量水准点引测：根据业主提供的设置的水准点引测现场施工用水准点，采用高精度水准仪进行数次往返闭合，误差符合规要求后，敷设现场施工用水准点。
现场水准点布置数量不少于个（根据现场总平面图合理确定水准点个数），以便于相互校核和满足分段施工的需要。
3.1.7现场水准点精度及测量方法根据《工程测量规程》高程控制网拟采用四等水准测量方法测定。
3.2拆除道路工程3.2.1挖除砼路面(1)首先将要挖除的旧路面围，用人工撒灰线标示，然后进行旧路面挖除的施工。
小面积的混凝土块采用风镐等小型机械破碎的方法予以破除，确保保留部分不受损伤；大面积混凝土板采炮机破除。
(2)施工中应特别注意对相邻保留板的影响，使用炮机破除的路段应保留板块50cm围，该50cm围采用人工凿除；在进行挖除作业前，首先确定位置和围，是否有管线等，注意对这些管线进行保护；当破碎混凝土块凿除后，立即进行创面的清理，破碎的混凝土块用装载机装车，自卸车运输到指定地点。
(3)施工工序：采用风镐或其他路面开凿机械将旧混凝土板块破碎，清除碎块；挖出原基层和底基层，若路基有软弱层应彻底清除；根据施工面积采用小型或大型压实机械振动压实路基，压实度≥95%；再按照施工规的要求铺筑路面各结构层。
3.2.2挖除基层(1)基层采用挖掘机进行挖除，推土机和人工进行基底清理，装载机装车，并用运输车运输到指定地点堆放或利用。
挖除作业时，控制好开挖坡度和高程，避免超欠挖；(2)挖除作业尽量避开雨季，无法避开时做好截水、排水系统。
挖除后，及时进行新铺筑层的施工，避免长期暴露而导致雨水渗入路基。
3.3浇筑砼3.3.1搅拌与运输本工程砼采用商品砼，商砼应有砼出厂合格证及原材料试验报告。
用砼搅拌车运至施工现场后，搅拌车不能直接到工作面，改用手护拖拉机运输。
3.3.2模板安装如果需要支模部分，模板安装是保证路面线形、平整度、路拱度、纵缝直顺度、板厚度、板宽度等各项技术指标的主要环节，在操作过程中，必须做到以下几点：（1）、钢模板使用前对模板顶沾染的水泥砂浆进行清除，以保证顶面平顺。
并对模板拉小线检查其直顺度，局部变形允许偏差为3mm，中部最大挠曲度不超过4mm，如超出上述围，应用油压千斤顶进行调整。
（2）、局部弯道等特殊部位采用木模板，木模板常用5cm厚的干红松板，宽度与路面厚相同，侧和顶部均需刨光，纵缝衔接一般为平接，两块木模板接头处外侧要加档板，长度不小于80cm，以避免错口。
（3）、模板按放线位置立起，钉铁钎打入基层10～15cm，铁钎由φ18以上螺纹钢筋制作，长约40cm。
外侧铁钎间距不大于60cm，侧铁钎间距不大于1.2m，外侧铁钎顶不高出模板；弯道处外铁钎应适当加密，使弯曲圆滑，铁钎应紧靠模板，间隙可用木板嵌紧，不得使用碎石塞垫。
以防掉落。
模板接头用螺栓拧紧连接，纵向模板与基层间的空隙，应用木契塞紧找平，支立牢固，以保证振捣时模板不下沉，使砼板厚度一致。
（4）、检查模板的钻孔位置是否符合设计要求，钻孔的直径是否满足拉杆的活动余地（一般以比拉杆直径大2mm为宜）。
（5）、对初步稳好的模板进行高程复测，并由专人检查模板相接处的高度差，模板侧错位，及不平整等情况，对高度差超过3mm，或者有错位，不平整的模板应重新安装。
3.3.3砼浇筑摊铺与振捣1、摊铺时采用人工摊铺混合料，砼浇捣要控制时间，砼出厂到浇筑完成时间不超过砼初凝时间，一般不超过为3小时。
2、用车辆将将混合物运达摊铺地点后，砼均匀的卸落到规定围，利用人工挖高补低，找平均匀。
严禁抛洒使混合料产生离析，摊铺时还应注意考虑砼振捣后的沉降量。
摊铺时还应注意角边及模板处应补实，防止蜂窝麻面。
振捣应用平板振捣器、插入振捣器和振动梁配套作业。
振捣时辅以人工找平，随时检查模板有无下沉、变形或松动。
3.用插入振动棒振捣，混合料振捣的每一位置的持续时间以混合料停止下沉，不再冒气泡并泛出砂浆为准，不宜过振。
因故停工，在半小时可用湿麻布盖上，恢复工作时把此处砼耙松，再继续摊铺，在停工半小时以上而又达到初凝时间的，应设施工缝。
混凝土施工尽量避开雨天作业，遇雨时已摊铺的混凝土应有防雨棚措施完成后续未后工序，保证新浇混凝土免受雨水淋洗。
4、超过初凝时间的混凝土混合料严禁继续使用，严禁分散铺于混凝土底层，做废弃处理。
5、每100m3混凝土制作一组试块，每组六块(3个抗折，3个抗压)，作为混凝土28d强度的依据。
3.3.4、抹面做面时严禁在混凝土面板上洒水、撒水泥粉。
抹面结束后用木抹子搓平，用布条拉毛并吸去表面泌水。
3.3.5、新浇混凝土切灌缝及养生混凝土终凝3小时后，当表面已有相当的硬度，用手指轻压不出现痕迹时即可开始养护。
养护采用湿水养护，板面出现发干发白现象时洒水湿润，养护不少于7天，切缝工作宜在混凝土终凝12小时后及时进行。
切缝采用切割机切割，切割深度不小于5cm。
缝应与原板对齐。
填缝前，首先将缝隙泥沙杂物清除干净，然后浇灌沥青玛蒂脂。
由于近期温度较低，灌缝应比路面低1mm为宜。
4、排水沟施工方案4.1施工工艺流程施工前准备→测量放线→坡面修整→基础开挖→砂砾垫层铺设→基础、坡面浆砌→勾缝。
4.2排水沟砌筑施工4.2.1开挖前做好清理场地，复测定位，确定纵横向轴线控制桩和水准点控制桩，并固定，做好桩位防护工作。
4.2.2开挖沟槽时，根据地形，做好施工的临时排水设施。
开挖后应将沟底进行夯实、整平后方可开始铺砌。
4.2.3砌筑前，应清除石块表面的泥垢、水锈等杂质，必要时用水清洗后方可使用。
4.2.4砂浆的配合比可通过试验确定，可采用质量比或体积比，并应满足该规术条件的要求。
当变更砂浆的组成材料时，其配合比应重新试验确定。
4.2.5砂浆必须具有良好的和易性，其稠度以标准圆锥体沉入度表示，用于石砌体时宜为50～70mm，气温较高时可适当增大。
零星工程用砂浆的稠度，也可用直观法进行检查，以用手能将砂浆捏成小团，松手后既不松散、又不由灰铲上流下为度。
砂浆采用机械拌和，拌和时间宜为3～5min。
配制应用质量比，随拌随用，保持适宜的稠度，一般宜在3～4h 使用完毕；气温超过30℃时，宜在2～3h使用完毕。
在运输过程或在贮存器中发生离析、泌水的砂浆，砌筑前应重新拌和；已凝结的砂浆，不得使用。
4.2.6砌筑基础的第一层砌块时，如基底为岩层或混凝土基础，应先将基底表面清洗、湿润，再坐浆砌筑；如基底为土质，可直接坐浆砌筑。
4.2.7砌体应分段砌筑，砌体较长时可分段分层砌筑，但两相邻工作段的砌筑差一般不宜超过1.2m；分段位置宜尽量设在沉降缝或伸缩缝处，各段水平砌缝应一致4.2.8砌体外露面应进行勾缝，并应在砌筑时靠外露面预留深约20mm的空缝备作勾缝之用。
砌体隐蔽面砌缝可随砌随刮平，不另勾缝。
各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。
砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。
用小石子混凝土塞竖缝时，应以扁铁捣实。
4.2.9较大的砌块应使用于下层，安砌时应选取形状及尺寸较为合适的砌块，尖锐突出部分应敲除。
竖缝较宽时，应在砂浆中塞以小石块，不得在石块下面用高于砂浆砌缝的小石片支垫。
砌筑上层块时，应避免振动下层砌块。
砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。
4.2.10砌体勾缝，除设计有规定者外，一般可采用凸缝或平缝。
浆砌较规则的块材时，可采用凹缝。
4.2.11勾缝砂浆强度不应低于砌体砂浆强度，一般不低于 M10。
流冰和严重冲刷部位应采用高强度水泥砂浆。
4.2.12石砌体勾缝应嵌入砌缝约20mm深。
缝槽深度不足时，应凿够深度后再勾缝。
干砌片石勾缝时，应嵌入砌缝20mm以上。
4.2.13浆砌砌体,应在砂浆初凝后，洒水覆盖养生7～14d。
养护期间应避免碰撞、振动或承重。
4.3质量检验及质量标准4.3.1对砂浆抗压强度应按不同强度等级、不同配合比分别制取试件，重要及主体砌筑物，每工作班应制取试件2组；一般及次要砌筑物，每工作班可制取试件1组。
拱圈砂浆应同时制取与砌体同条件养护试件，以检查各施：正阶段的强度。
4.3.2砂浆抗压强度合格条件如下：(1)同等级试件的平均强度不低于设计强度等级。
(2)任意一组试件最低值不低于设计强度等级的75％。
4.3.3砌体质量应符合下列规定：(1)砌体所用各项材料类别、规格及质量符合要求。
(2)砌缝砂浆或小石子混凝土铺填饱满，强度符合要求。
(3)砌缝宽度、错缝距离符合规定，勾缝坚固、整齐，深度和型式符合要求。
(4)砌筑方确。
(5)砌体位置、尺寸不超过允许偏差。
5、路侧平石的安装本工程侧石高于路面100毫米，消防扑救面与绿地连接处的侧石高差为60毫米一、施工工艺流程侧、平石施工工艺流程：施工放样→刨槽→铺垫层→安装→浇筑后戗。
二、施工方案1、材料要求：（1) 花岗石的品种、规格应符合设计要求，技术等级、光泽度、外观质量要求，应符合规要求。
（2）侧、平石材质为花岗岩，所有侧、平石侧倒角，倒角大小应一致。
（3）所有侧、平石颜色应一致，并应六面加工，平整光滑。
2、测量放线：根据设计核对道路中心线无误后，放出路面边线定出边桩及高程、直线部位设10米桩，曲线部位边桩应加密，保证曲线圆弧尺寸。
3、刨槽使用挖掘机刨槽，刨槽结束后，对下基层表面进行清理，清除表面的碎石、砂、土等杂物，使表面干净整洁，然后100毫米厚300毫米宽C15混凝土垫层。
