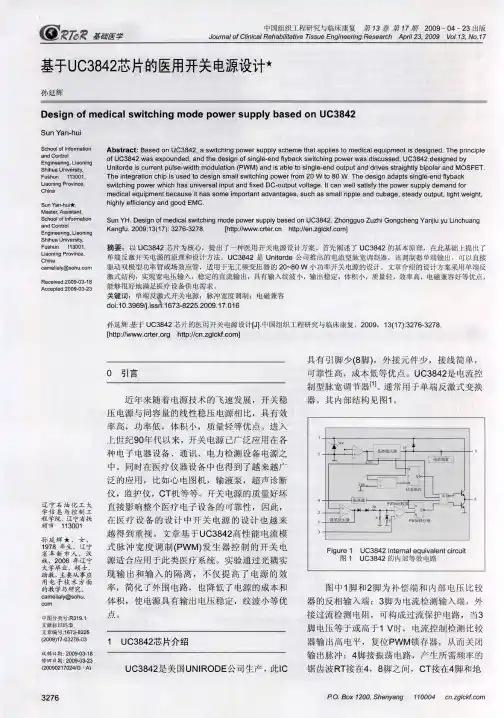

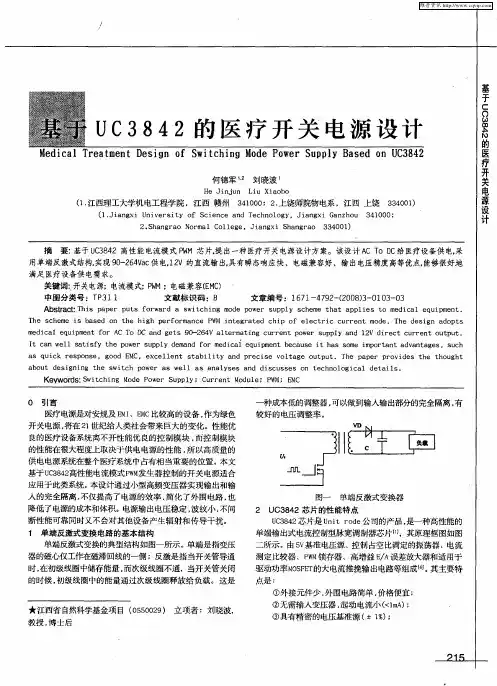

基于PWM芯片UC3842的医疗开关电源设计方案

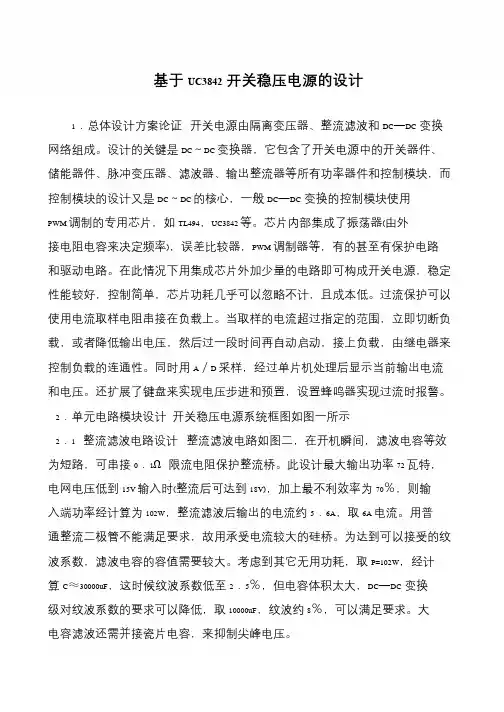

基于UC3842开关稳压电源的设计1．总体设计方案论证开关电源由隔离变压器、整流滤波和DC―DC变换网络组成。

设计的关键是DC～DC 变换器，它包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器等所有功率器件和控制模块，而控制模块的设计又是DC～DC 的核心，一般DC―DC变换的控制模块使用PWM 调制的专用芯片，如TL494，UC3842 等。

芯片内部集成了振荡器(由外接电阻电容来决定频率)，误差比较器，PWM 调制器等，有的甚至有保护电路和驱动电路。

在此情况下用集成芯片外加少量的电路即可构成开关电源，稳定性能较好，控制简单，芯片功耗几乎可以忽略不计，且成本低。

过流保护可以使用电流取样电阻串接在负载上。

当取样的电流超过指定的范围，立即切断负载，或者降低输出电压，然后过一段时间再自动启动，接上负载，由继电器来控制负载的连通性。

同时用A／D 采样，经过单片机处理后显示当前输出电流和电压。

还扩展了键盘来实现电压步进和预置，设置蜂鸣器实现过流时报警。

2．单元电路模块设计开关稳压电源系统框图如图一所示2．1 整流滤波电路设计整流滤波电路如图二，在开机瞬间，滤波电容等效为短路，可串接0．1Ω限流电阻保护整流桥。

此设计最大输出功率72 瓦特，电网电压低到15V 输入时(整流后可达到18V)，加上最不利效率为70％，则输入端功率经计算为102W，整流滤波后输出的电流约5．6A，取6A 电流。

用普通整流二极管不能满足要求，故用承受电流较大的硅桥。

为达到可以接受的纹波系数，滤波电容的容值需要较大。

考虑到其它无用功耗，取P=102W，经计算C≈30000uF，这时候纹波系数低至2．5％，但电容体积太大，DC―DC变换级对纹波系数的要求可以降低，取10000uF，纹波约8％，可以满足要求。

大电容滤波还需并接瓷片电容，来抑制尖峰电压。

UC3842芯片设计开关电源_中文资料开关电源是一种将交流电转换为直流电的电源，其工作原理是由中文名称为“开关电压调制控制器”的芯片进行控制。

UC3842芯片是一种常用的开关电源控制芯片，下面将介绍UC3842芯片的设计和工作原理。

UC3842芯片的主要应用是在开关电源中，尤其是中小功率开关电源中，如适配器、电子镇流器、电源管理等领域。

它具有工作电压范围广、频率可调、输出稳定性好、过载和过温保护等优点，非常适合用于电源控制领域。

UC3842芯片的反馈引脚（FB）通过一个反馈电路来实现对输出电压的监测和控制。

当输出电压高于预设的标准电压时，反馈电压将减小，从而减小PWM信号的宽度，进而降低开关管的导通时间，使输出电压下降；反之，当输出电压低于标准电压时，PWM信号的宽度将增加，从而增加开关管的导通时间，使输出电压升高。

UC3842芯片还具有过载和过温保护功能。

当输出电流超过芯片所设定的峰值电流时，UC3842芯片会自动将PWM信号的宽度减小，从而限制输出电流的增加，保护开关电源不被过载；同时，当芯片温度超过一定值时，芯片会自动切断PWM信号，停止工作，以保护芯片不被过热。

总的来说，UC3842芯片是一款功能强大的开关电源控制芯片，具有高性能、稳定可靠的特点，可以广泛应用于开关电源等领域。

通过控制PWM信号的特性和振荡频率，UC3842芯片实现对开关电源的精确控制，提高了开关电源的效率和可靠性。

UC3842芯片设计开关电源_中文资料UC3842是一款常用的开关电源控制器芯片，它可以通过调节PWM（脉宽调制）信号的占空比来控制开关管开关时间，从而实现对开关电源输出的稳定调节。

UC3842芯片的设计和应用非常灵活，而且它的设计原理和工作方式较为简单。

下面我将为大家介绍UC3842芯片的基本特点以及设计开关电源的步骤。

一、UC3842芯片的基本特点：1.输入电压范围广：UC3842芯片的输入电压范围为7.6V～30V，适用于大多数开关电源设计。

2.输出电压的精度高：UC3842的输出电压精度为±5%，可以满足大部分应用的要求。

3.PWM控制方式：UC3842采用PWM控制方式，可以精确调节输出电压和电流。

4.内置反馈保护：UC3842内置有过电流保护、短路保护等功能，可以保护开关电源的稳定工作。

5.芯片内置30V功率管驱动器：UC3842芯片内部集成了30V功率管驱动器，可以直接驱动高压功率管，减少了外部驱动电路的设计和成本。

6.温度补偿：UC3842芯片内置了温度补偿电路，可以根据环境温度的变化调整输出电压的稳定性。

二、UC3842芯片的应用：1.确定输出电压和电流：根据具体应用的要求，确定所需的输出电压和电流。

2.选择外部元器件：根据芯片的特性和应用需求，选择合适的功率管、电感、电容等外部元器件。

3.连接芯片引脚：将UC3842芯片和外部元器件按照电路图连接好，注意引脚的正确连接。

4.设计反馈电路：根据输出电压的要求，设计合适的反馈电路，将输出电压与电压参考源进行比较，输出误差信号用于控制芯片的PWM输出。

5.调节PWM信号：通过调节UC3842芯片的PWM输入信号的占空比，控制开关管的开关时间，从而调节输出电压和电流。

6.测试和调试：将设计好的开关电源连接到负载上，进行测试和调试，确保输出电压和电流稳定，满足要求。

三、UC3842芯片设计开关电源的要点：1.控制丝印标注：通过丝印标注控制引脚的功能，方便布线和检查。

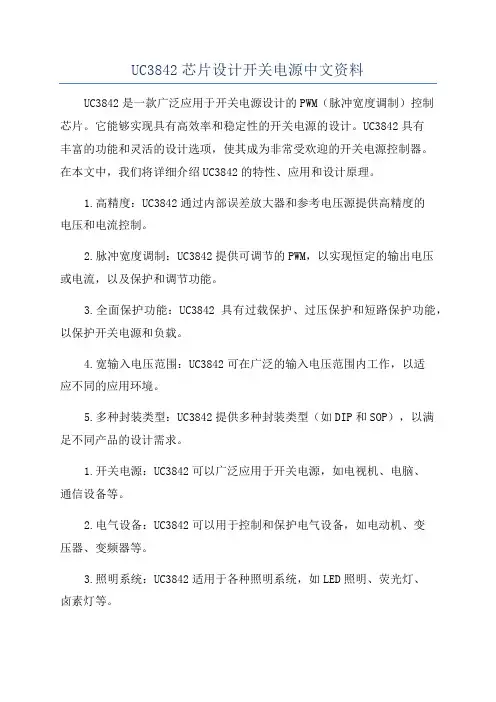

UC3842芯片设计开关电源中文资料UC3842是一款广泛应用于开关电源设计的PWM（脉冲宽度调制）控制芯片。

它能够实现具有高效率和稳定性的开关电源的设计。

UC3842具有丰富的功能和灵活的设计选项，使其成为非常受欢迎的开关电源控制器。

在本文中，我们将详细介绍UC3842的特性、应用和设计原理。

1.高精度：UC3842通过内部误差放大器和参考电压源提供高精度的电压和电流控制。

2.脉冲宽度调制：UC3842提供可调节的PWM，以实现恒定的输出电压或电流，以及保护和调节功能。

3.全面保护功能：UC3842具有过载保护、过压保护和短路保护功能，以保护开关电源和负载。

4.宽输入电压范围：UC3842可在广泛的输入电压范围内工作，以适应不同的应用环境。

5.多种封装类型：UC3842提供多种封装类型（如DIP和SOP），以满足不同产品的设计需求。

1.开关电源：UC3842可以广泛应用于开关电源，如电视机、电脑、通信设备等。

2.电气设备：UC3842可以用于控制和保护电气设备，如电动机、变压器、变频器等。

3.照明系统：UC3842适用于各种照明系统，如LED照明、荧光灯、卤素灯等。

4.汽车电子：UC3842可以用于汽车电子，如汽车发电机、点火器、电子控制单元等。

1.输入电压：UC3842的输入电压为直流电压，通常取自电源电压。

2.参考电压：UC3842内置了一个参考电压源，用于设定输出电压的参考值。

3.比较器：UC3842通过比较器将输出电压与参考电压进行比较，以确定PWM的占空比。

4.控制信号：根据比较结果，UC3842产生PWM信号控制开关管的导通时间，以调节输出电压或电流。

5.输出电压：UC3842将调节后的PWM信号通过开关管和输出电感传递到负载，实现对负载的电压或电流控制。

1.设定输出要求：确定目标输出电压或电流，并选择合适的开关电源拓扑结构和电感、电容等元件。

2.确定输入参数：确定输入电压范围、功率因数和效率要求，并选择合适的电源电压和电源电流。

xx大学毕业设计（论文）基于UC3842的开关稳压电源的设计摘要随着电力电子技术的发展以及创新，使得开关电源这一项技术也在不断地发展与创新，由于这一成本反转点日益向低输出电力端的移动，为开关电源提供了广阔的发展空间。

电源设备用以实现电能变换和功率传递，是各种电子设备正常工作的基础，而高频高效小型开关电源又是开关电源发展的必然趋势，在通信、军事装备、交通设施、仪器仪表、工业设备、家用电器等领域得到了越来越多的广泛应用。

开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。

开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。

线性电源成本在某一输出功率点上，反而高于开关电源，这一点称为成本反转点。

设计论文主要是利用一种性能优良的电流控制型脉宽调制器UC3842。

假如由于某种原因使输出电压升高时，脉宽调制器就会改变驱动信号的脉冲宽度，亦即占空比D，使斩波后的平均值电压下降，从而达到稳压目的，反之亦然。

UC3842可以直接驱动MOS管、IGBT等，适合于制作20～80W小功率开关电源。

关键词：开关电源；UC3842；脉宽调制xx 基于UC3842的开关稳压电源的设计AbstractAlong with the Power electronic technology development and innovation,it make that technology Switching power supply is always in the way of developing and innovating, whit the cost of inversion points increasingly to the low output power end mobile,make the Switch power supply provide a broad space for development.Power equipment used to achieve the power conversion and power transmission，which is basic to the various electronic devices working normally,and the high frequency and high efficient small switching power supply is an inevitable development trend,which is used more and more in communications,militaryequipment,transportacilities,instrumentation,insustrial equipment,household appliances and other ares.Switching power supply use the Modern electronic technology to control the turn-on and turn-off time ratio,maintain the stability of the output voltage of Power supply.Switching power supply used by Pulse width modulation(PWM)Control IC and MOSFET. Switching power supply and Linear power comparison,they are cost's as the Output Power increases,But their growth is different.Linear power supply costs in Certain output power point,is higher than Switching power supply.This point is called Cost inversion point.Design thesis is mainly using a kind of high performance current control Pulse width modulation UC3842.If some reasons make the output voltage rise,Pulse width modulator can change the drive signal pulse width,the Duty ratio D,the chopper after the average voltage drop,to achieve the goal of stabilizing voltage,The reverse is also true.UC3842 Can directly drive MOSFET,IGBT and so on.Suitable for the production of 20～80W Small power switch power supply.Key Words：Switching power supply，UC3842，Pulse width modulationxx大学毕业设计（论文）目录基于UC3842的开关稳压电源的设计 (I)摘要 (I)目录 (III)插入图表 (V)引言 (VI)第1章绪论 (1)1.1课题背景与意义 (1)1.2课题研究历程与现状 (1)1.3本课题的研究内容与目标 (2)第2章开关电源的基本工作原理与电路结构 (3)2.1开关电源概述 (3)2.1.1开关电源的工作原理 (3)2.1.2 开关电源的组成 (5)2.1.3 开关电源的特点 (5)2.2 DC-DC变换电路拓扑概述 (7)2.2.1 单端反激式电压变换器 (7)2.2.2 推挽式电压变换器 (7)2.2.3 单端正激式电压变换器 (8)2.2.4 半桥变换器 (9)2.2.5 全桥变换器 (9)第3章高频变压器设计 (11)3.1 “黑箱”预先估计 (11)3.2 设计反激式变压器 (11)第4章控制单元的选择 (14)4.1 UC3842的简介 (14)4.1.1 UC3842的封装形式 (14)4.1.2 UC3842内部电路框图介绍 (14)4.1.3 UC3842的工作原理 (15)xx 基于UC3842的开关稳压电源的设计4.1.4 UC3842功能介绍 (16)4.2UC3842外围电路设计 (17)4.2.1工作频率设计 (17)第5章开关电源设计 (18)5.1 开关器件的选择 (18)5.1.1 开关器件的特征 (18)5.1.2 器件TL431 (18)5.1.3 电力二极管 (19)5.1.4 光耦PC817 (20)5.2 启动电路和PWM脉冲控制驱动电路 (22)5.2.1启动电路设计 (22)5.2.2 PWM脉冲控制驱动电路设计 (22)5.3 输入滤波电路 (23)5.4 输出滤波电路的设计 (23)5.4.1输出滤波电容的设计 (23)5.4.2死区电阻的设计 (24)5.5 过流保护电路 (25)5.6 电压反馈电路 (25)5.7开关电源总电路图及工作过程分析 (27)5.7.1工作过程与原理分析 (27)结论与展望 (29)致谢 (30)参考文献 (31)附录A外文文献与译文 (32)A.1 英文原文 (32)A.2译文 (34)附录B AWG导线规格表 (36)xx大学毕业设计（论文）插入图表图2-1 开关电源电路框图 (3)图2-2 开关电源的工作原理 (4)图2-3 开关电源工作波形 (4)图2-4 开关电源的基本组成 (5)图2-5 开关型稳压电源的原理电路 (5)图2-6 单端反激式电压变换电路 (7)图2-7 推挽式电压变换电路 (8)图2-8 单端正激式电压变换电路 (8)图2-9 半桥变换电路 (9)图2-10 全桥变换电路 (9)图4-1 UC3842外形图和管脚排列图 (14)图4-2 UC3842内部电路框图 (15)图4-3 RT和振荡频率的关系曲线 (16)图4-4 输出静区时间和振荡频率的关系曲线 (16)图5-1 TL431的引脚 (19)图5-2 TL431的功能模块示意图 (19)图5-3 PC817的内部结构 (20)图5-4 PC817集射电压Vce与正向电流If的关系 (21)图5-5 与TL431配合的电源反馈电路 (21)图5-6 启动和启动和PWM脉冲控制驱动电路 (22)图5-7 输入滤波电路 (23)图5-8 输出滤波电路 (24)图5-9 电压反馈回路 (26)图5-10 开关电源总电路图 (27)xx 基于UC3842的开关稳压电源的设计引言电源在一个典型系统中担当者非常重要的角色。

基于UC3842的多端反激式开关电源的设计与实现共3篇基于UC3842的多端反激式开关电源的设计与实现1多端反激式开关电源是现代电子设备中广泛应用的一种电源，其特点是功率密度高、效率高、成本低，且能够适应多种电压等级的电子元器件。

本文将介绍基于UC3842的多端反激式开关电源的设计与实现。

开关电源的基本原理是将来自市电的交流电转化为直流电，并通过电感和电容构成的滤波电路，提供带有稳定直流电压和电流的电源。

反激式开关电源是一种常见的开关电源拓扑结构，它通过电容和电感构成的反激电路来实现AC/DC转换。

UC3842是一款常用的控制集成电路，它能够对开关管的开关频率、占空比、电压反馈等进行精确控制，以保证反激式开关电源的工作稳定性和高效性。

该芯片还具备过流保护、过温保护等功能，非常适合用于电源控制电路中。

设计多端反激式开关电源的第一步是确定电路的架构和元器件。

通常根据输出功率、输出电流、转换效率等因素综合考虑，选择合适的电容、电感、二极管、开关管等元器件。

在此基础上，根据UC3842的控制信号要求，设计控制电路和反馈回路。

控制电路的设计是多端反激式开关电源设计的关键之一。

UC3842需要提供稳定的控制信号，以保证开关管工作的可靠性和高效性。

控制电路包括电流采样电路、电压采样电路等，可通过适当的电路参数设计和优化，提高控制系统的响应速度和稳定性。

反馈回路是另一重要的电路模块，它通过采集输出电压和电流信息，实现对开关管的控制。

反馈回路需要满足精度高、响应速度快的要求，以提高多端反激式开关电源的工作效率和准确性。

在确定电路架构和元器件之后，多端反激式开关电源的实现需要进行优化和验证。

这包括元器件的选型和参数设计、电路板的布局和线路走线、电磁兼容（EMC）测试等。

在实现过程中，还需要对反馈回路和控制电路进行修整和验证，并对开关电源的电源输出特性进行测试和分析。

总的来说，基于UC3842的多端反激式开关电源的设计和实现需要综合考虑多种因素，包括稳定性、效率、成本等。

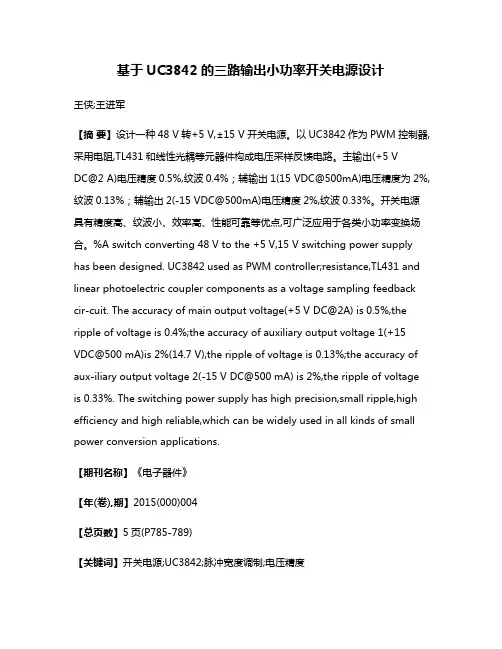

基于UC3842的三路输出小功率开关电源设计王侠;王进军【摘要】设计一种48 V转+5 V,±15 V开关电源。

以UC3842作为PWM控制器,采用电阻,TL431和线性光耦等元器件构成电压采样反馈电路。

主输出(+5 VDC@2 A)电压精度0.5%,纹波0.4%；辅输出1(15 VDC@500mA)电压精度为2%,纹波0.13%；辅输出2(-15 VDC@500mA)电压精度2%,纹波0.33%。

开关电源具有精度高、纹波小、效率高、性能可靠等优点,可广泛应用于各类小功率变换场合。

%A switch converting 48 V to the +5 V,15 V switching power supply has been designed. UC3842 used as PWM controller;resistance,TL431 and linear photoelectric coupler components as a voltage sampling feedback cir-cuit. The accuracy of main output voltage(+5 V DC@2A) is 0.5%,the ripple of voltage is 0.4%;the accuracy of auxiliary output voltage 1(+15 VDC@500 mA)is 2%(14.7 V),the ripple of voltage is 0.13%;the accuracy of aux-iliary output voltage 2(-15 V DC@500 mA) is 2%,the ripple of voltage is 0.33%. The switching power supply has high precision,small ripple,high efficiency and high reliable,which can be widely used in all kinds of small power conversion applications.【期刊名称】《电子器件》【年(卷),期】2015(000)004【总页数】5页(P785-789)【关键词】开关电源;UC3842;脉冲宽度调制;电压精度【作者】王侠;王进军【作者单位】西安科技大学电气与控制工程学院，西安710054;陕西科技大学理学院，西安710021【正文语种】中文【中图分类】TM564.8;TM91电源是一切电子设备的动力心脏，其性能的优劣直接关系到整个系统的安全性和可靠性指标。

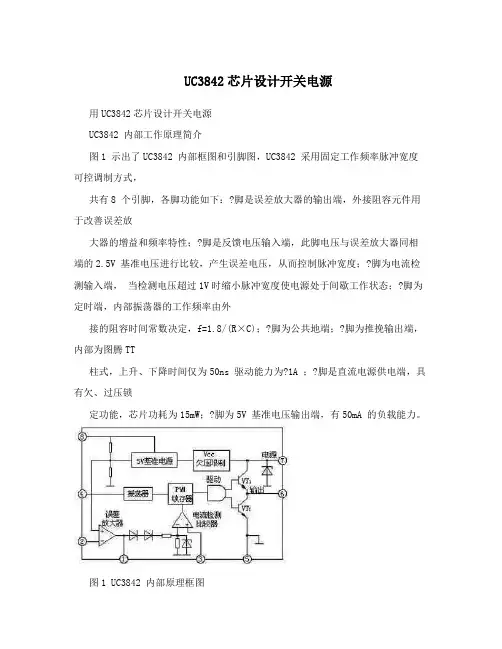

UC3842芯片设计开关电源用UC3842芯片设计开关电源UC3842 内部工作原理简介图1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：?脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；?脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；?脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；?脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R×C)；?脚为公共地端；?脚为推挽输出端，内部为图腾TT柱式，上升、下降时间仅为50ns 驱动能力为?1A ；?脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；?脚为5V 基准电压输出端，有50mA 的负载能力。

图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C、L滤除电磁干扰，负温度系数的11热敏电阻R 限流，再经VC 整流、C 滤波，电阻R、电位器RP 降压后加到UC3842 的t1211供电端（?脚），为UC3842 提供启动电压，电路启动后变压器的付绕组??的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R、R 分压加到误差放大器的反相输入端34脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。

?脚和?脚外接的R、C决定了振荡频率，其振荡频率的最大值可达500KHz。

68R、C用于改善增益和频率特性。

?脚输出的方波信号经R、R分压后驱动MOSFEF 功率5678管，变压器原边绕组??的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。

电阻R用于电流检测，经R、C滤滤后送入UC3842 的?脚形成电流反馈1099环. 所以由UC3842 构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842 的?脚电压高于1V 时振荡器停振，保护功率管不至于过流而损坏。

基于升压芯片UC3842的开关电源之主电路设计
昨天我们为大家分享了一种利用升压芯片UC3842所设计的开关电源方案，并针对其设计原理进行了详细的说明和介绍。

今天我们将会在文章中，详细的针对其电路设计情况进行分析，下面就让我们一起来看看这一电流控制型开关电源电路结构是如何设计的。

 在本文中，我们所设计的利用升压芯片UC3842构成的电流控制型开关电源，其主电路系统如下图图1所示。

 图1 利用升压芯片UC3842构成电流控制型开关电源
 在我们所设计的这一基于升压芯片UC3842所设计的电流控制型开关电源系统中，当电源接入市电开始运行时，220V交流电先通过滤波网络，并通过这一设置来滤掉各种干扰。

电阻R1主要用来消除断电瞬间残留的电压，热
敏电阻RT1可以限制浪涌电流，压敏电阻VDR保护电路免受雷电的冲击。

然后，再经过B1整流、C4滤波，获得约300V直流电压后分两路输出：一路经开关变压器T加到MOSFETQ1的漏极，另一路经R3加到C17的正端。

 当升压芯片UC3842的C17正端电位升到≥R16时，此时，芯片7端口得工作电压，UC3842电路开始启动，与此同时，6端口电位上升，Q1开始导通，同时8端口的5V电压通过内电路建立。

C17容量最好在lO0μF以上，否则
电源将出现打嗝现象。

C12滤波电容消除在开关时会产生尖峰脉冲，C11为消噪电容，R6、C13决定锯齿波振荡器的振荡频率，R9、C15用来确定误差放大器的增益和频响。

C14起斜坡补偿作用，能提高采样电压的可靠性。

正。

一种基于UC3842的新型开关稳压电源设计衡耀付，陈富军（黄淮学院电子科学与工程系，河南驻马店463000）摘要：设计了一种以电流型PWM 控制器UC3842芯片为核心的高频单端反激式开关稳压电源。

基于信号流程和电路功能模块划分，利用三端稳压器TL431配合新器件UC3842实现了对电源电压的控制和稳压输出。

分析了新型开关电源的设计原理、各组成模块的功能以及工作过程。

为了满足设计电源的电磁兼容性和安全性要求，设计利用低通滤波扼制了传导干扰，采用光耦器件PC817实现了输入／输出的隔离和反馈，并在电源电路中加入了热敏电阻、压敏电阻以及过压、过流保护等保护措施。

实验测试结果表明：所设计的电源具有稳压性能优良，纹波小，电压调整率、负载调整率高等优点。

关键词：开关电源；电流型PWM 控制器；电压调整；负载调整；UC3842；电磁兼容性；传导干扰中图分类号：T M 46；TN 86文献标识码：B 文章编号：1006-6047（2009）09-0133-04收稿日期：2009-02-16；修回日期：2009-06-19基金项目：河南省科技厅科技攻关计划项目（2007140010）电力自动化设备Electric Power Automation EquipmentVol．29No．9Sept.2009第29卷第9期2009年9月0引言开关电源设计通常选用PWM 集成芯片为核心［1-2］。

近年来，将PWM 控制电路、保护电路集成到一块芯片上的开关电源集成控制器［3］，其外围电路简单、可靠性高。

常见的PWM 控制器分为电压控制型和电流控制型2种。

电压型PWM 控制器是通过反馈电压来调节脉宽［4］。

电流型PWM 控制器是通过输出电感线圈的电流信号与误差放大器输出信号相比较来调节占空比，从而使电感峰值电流随误差变化而变化［5］。

与电压型PWM 相比，电流型PWM 具有更好的电压调整率和负载调整率［6］，系统的稳定性和动态特性也得以明显改善，特别是其内在的限流能力和并联均流能力使控制电路变得简单可靠。

基于电流型PWM集成控制器UC38423843的隔离单端反激式开关电源分析预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制引言开关电源以其高效率、小体积等优点获得了广泛应用。

传统的开关电源普遍采用电压型脉宽调制(PWM)技术，而近年电流型PWM技术得到了飞速发展。

相比电压型PWM，电流型PWM具有更好的电压调整率和负载调整率，系统的稳定性和动态特性也得以明显改善，特别是其内在的限流能力和并联均流能力使控制电路变得简单可靠。

电流型PWM集成控制器已经产品化，极大推动了小功率开关电源的发展和应用，电流型PWM控制小功率电源已经取代电压型PWM 控制小功率电源。

Unitrode公司推出的UC3842系列控制芯片是电流型PWM控制器的典型代表。

DC/DC转换器转换器是开关电源中最重要的组成部分之一，其有5种基本类型：单端正激式、单端反激式、推挽式、半桥式和全桥式转换器。

下面重点分析隔离式单端反激转换电路，电路结构图如图1所示。

电路工作过程如下：当M1导通时，它在变压器初级电感线圈中存储能量，与变压器次级相连的二极管VD处于反偏压状态，所以二极管VD截止，在变压器次级无电流流过，即没有能量传递给负载；当M1截止时，变压器次级电感线圈中的电压极性反转，使VD导通，给输出电容C充电，同时负载R上也有电流I流过。

M1导通与截止的等效拓扑如图2所示。

电流型PWM与电压型PWM比较，电流型PWM控制在保留了输出电压反馈控制外，又增加了一个电感电流反馈环节，并以此电流反馈作为PWM 所必须的斜坡函数。

下面分析理想空载下电流型PWM电路的工作情况(不考虑互感)。

电路如图3所示。

设V导通，则有L·diL/dt = ui (1)iL以斜率ui/L线性增长，L为T1原边电感。

经无感电阻R1采样Ud=R1·iL送到脉宽比较器A2与Ue比较，当Ud>Ue，A2输出高电平，送到RS锁存器的复位端，此时或非门的两个输入中必有一个高电平，经过或非门输出低电平关断功率开关管V。

用UC3842进行开关电源的设计一、 设计目的用UC3842新型集成开关电源芯片进行开关电源设计，市电输入采用无工频变压器设计，开关管的触发调整信号采用高频40KHZ 的PWM （脉宽调制信号），达到额定输出为5V,7A 的高精度稳压输出，电源轻便，简洁明快。

1、 UC3842的性能特点：（1） 它属于电流型单端PWM 调制器，具有管脚数量少、外围电路简单、安装调试简便、性能优良、价格低廉等优点。

能通过高频变压器与电网隔离，适于构成无工频变压器的20~50W 小功率开关电源。

（2） 最高开关频率为500kHZ,频率稳定度达0.2%。

电源效率高，输出电流大，能直接驱动双极型功率晶体管或VMOS管、DMOS 管、TMOS 管。

（3） 内部有高稳定度的基准电压源，典型值为5.0V ，允许有±0.1V 的偏差。

温度系数为0.2mV/℃。

（4） 稳压性能好。

其电压调整率可达0.01%/V,能同第二代线性集成稳压器（例如LM317）相媲美。

启动电流小于1mA,正常工作电流为15mA 。

（5） 除具有输入端过压保护与输出端过流保护之外，还设有欠压锁定电路，使工作稳定、可靠。

（6） 最高输入电压IM V =30V ，输出最大峰值电流PM I =1A,平均电流为0.2A,本身最大功耗DM P =1W,最大输出功率OM P =50W 。

2、 UC3842的引脚排列及内部框图UC3842采用DIP-8封装如上图1，管脚I V 、O V 、GND 端分别接输入电压、输出电压、地。

REF V 为内部5.0V 基准电压引出端。

T R /T C 是外接定时电阻、定时电容的公共端。

UC3842内部框图如图2,其主要包括5.0V 基准电源，振荡器、误差放大器，过流检测电压比较器、PWM 锁存器、输入欠压锁定电路、门电路、输出级、34V 稳压管。

二、 总体电路框图及单元功能分析1、输入单元(1)电源噪声滤波器电源噪声滤波器电路如图4该滤波器有两个输入端，两个输出端和一个接地端，制作使用时外壳使用金属屏蔽并接地，电路包括共模电感L、滤波电容器C1~C4。

基于升压芯片UC3842的开关电源之保护电路设计
在前两天的文章中，我们为大家分享了一种基于升压芯片UC3842的开关电源设计方案，并针对这一方案的主电路和运行原理，进行了全面的分析和介绍。

在今天的方案分享中，我们将会就这一利用UC3842升压芯片的开关电源保护电路系统，进行详细分析，下面就让我们一起来看看吧。

 图1 利用升压芯片UC3842构成电流控制型开关电源
 电流反馈电路设计
 在这一利用升压芯片UC3842所设计的开关电源电流反馈电路设计中，图1是这一开关电源的主电路系统，其中，Q1源极串接取样电阻R15，把电流信号变为电压信号，送入UC3842内部的电流检测比较器同相端。

当Q1导通、电流斜率上升时，取样电阻R15的电压增加。

一旦R15的电压等于电流检测比较器反相端的电压，内部触发器复位，此时Q1截止，即实现了以电流控制6端口激励脉冲的占空比来稳定输出电压。

C19用来抑制取样电流的尖脉冲。

 电压反馈电路设计
 在本方案中，我们所设计的电压反馈电路主要由可编程精密稳压器TL431和线性光电耦合器PC817组成。

在这一电压反馈电路系统中，输出电压经
R21、R22分压后得到取样电压，送到可编程精密稳压器TL431的参考端口，改变R21、R22的阻值，使TL431的稳压值变化，即可改变开关电源的输出电压。

C21、R19对可编程精密稳压器TI431内部放大器进行相位补偿。

 通过上述介绍可以看到，我们所设计的电流、电压反馈电路系统，主要通。
