建筑工程消防用水方案建筑工程的消防用水方案是指为满足建筑物内发生火灾时的灭火需求而设计的一套系统，主要包括消防给水系统、水源设施、消防水池、消防水泵、消防水管网等。
下面，我们将介绍一个完整的建筑工程消防用水方案。
1.消防给水系统：消防给水系统是建筑物用于灭火的水源系统。
它主要由城市自来水供水系统、水源设施和储水设施组成。
其中，城市自来水供水系统是主要的水源，通过水管网络将水分配到建筑物内。
对于消防重要部位，如消防水池、室外消防栓等，应设置在易于接近和操作的位置。
2.水源设施：水源设施主要包括消防水池和水泵房。
消防水池主要用于储存大量的消防用水，以备火灾发生时使用。
水泵房则负责将储存的消防用水送至建筑物内的消防水管网。
消防水池的容量应根据建筑物的规模和使用性质进行设计，一般情况下，容量应能够满足建筑物所有楼层的消防用水需求。
3.消防水泵：消防水泵主要负责将水源设施储存的消防用水通过水管网络供应到建筑物内的各个消防水源点。
消防水泵根据建筑物的高度和用水需求进行选型，一般应具备较大的流量和压力。
同时，为了确保消防水泵的正常工作，应根据建筑物的特点和消防用水需求设置备用消防水泵。
4.消防水管网：消防水管网是指将消防用水从消防水泵输送到建筑物内的各个消防水源点的管道系统。
消防水管网应根据建筑物内各个房间的布局和消防用水需求进行细分，并设置相应的支管、分水器等。
同时，为了保证消防用水的正常供应，消防水管网应具备足够的流通能力，减小水流阻力，同时避免压力过高。
5.消防栓与灭火器材：消防栓作为消防用水的重要供水点，在建筑物内应根据设计要求合理布局。
消防栓的数量和位置应根据建筑物的规模、布局和使用性质确定，并设置在易于接近和操作的位置。
此外，在建筑物内还应配备灭火器材，如灭火器、消防水带等，以便于灭火人员在发生火灾时能够及时采取灭火行动。
最后，需要指出的是，建筑工程消防用水方案需要满足国家对消防设备的相关规定和标准要求。
建筑消防给水系统简介建筑消防给水系统是指在建筑内设置的消防水源和消防设备，为消防活动提供水源和消防水系统。
建筑消防给水系统是保障人民群众生命财产安全的重要设施，是建筑安全的重要组成部分。
本文将介绍建筑消防给水系统的重要性、组成和维护。
重要性在建筑发生火灾的时候，消防水源是非常重要的，可有效地控制火势并防止事故扩大。
建筑消防给水系统是保护人生安全财产安全的重要设施，其主要作用包括以下几个方面：•提供消防水源，供消防人员灭火使用。
•提供消防水源，为自动灭火装置提供水源。
•提供火灾预警系统的喷淋系统和喷头。
组成建筑消防给水系统主要由以下部分组成：消防水池消防水池是建筑消防给水系统中最重要的部分。
消防水池可以分为地下式水池和地上式水池。
消防水池基本特点是容量大，水质好，水位稳定，除杂能力强，操纵方便等。
消防泵房消防泵房是为消防水池恢复和提升压力而设立的。
它包括发电机，水泵等设备，可以实现对消防水源的自动控制。
主管道主管道是消防水从水池流向建筑物的主要管道。
分支管道分支管道是从主管道引出的管道，通常是组成消防水网络的重要组成部分。
它们有助于消防水到达建筑的各个区域。
消防喷头消防喷头是对火灾进行控制的关键部分。
消防喷头被安装在天花板上或者墙壁上，当火灾发生时，消防喷头会自动喷水来控制火势。
维护为了保证建筑消防给水系统能够在火灾发生时有效的控制火势，需要定期维护和检修。
一般的维修工作包括以下几个方面：•定期检查消防水源是否正常，如水压，水质等。
•定期清理消防管道内的杂物和污垢。
•定期检查消防喷头是否正常，如喷头是否堵塞等。
建筑消防给水系统是建筑和人们的安全系数的保证。
可有效地控制火势并防止事故扩大。
消防给水系统的组成和维护十分的重要，需要我们在平时分配好对于该设备的维护和检修工作。
建筑室外消防给水系统的组成部分建筑室外消防给水系统是建筑物消防安全保护的重要组成部分，它是指建筑内部以外的消防给水系统，主要是为了灭火应急措施。
这个系统通常与建筑物的自来水系统独立，以确保消防水源不会因建筑内用水而受到影响。
下面我们来了解一下建筑室外消防给水系统的组成部分。
一、消防水池消防水池是建筑室外消防给水系统的重要组成部分，它是指专门用于储存消防用水的大型水池。
消防水池可以由混凝土、钢、玻璃钢等材料制成，容积可根据建筑的规模而定。
消防水池的位置要考虑到站在哪个角度看不到，防止被恶意破坏。
消防水池还需要运用消防水泵把水加压送到消防用水管网。
二、消防水泵消防水泵是承担消防给水系统的重要设备之一。
它通常被安装在室外消防给水系统的水池旁边，用来为消防用水管网增压。
消防水泵的功率一般根据建筑物的高度、面积、灭火系统的类型和建筑内人口密度等综合因素来确定。
三、消防用水管网消防用水管网通常由消防水池、消防水泵和水源分配器、管道等组成。
通常要求这些管道需要材质坚固，不易被某些恶劣环境、高温环境变形或损坏。
同时，管道的直径要根据建筑物面积、建筑物内的消防喷洒器数量以及灭火系统的需要来确定。
四、水源分配器水源分配器是室外消防给水系统的另一重要设备。
它通过连接消防用水管网和当地自来水公司的供水管道，将自来水承受到消防用水管网，并将水压控制在一定范围内。
为使消防用水达到稳定供应，水源分配器一般需设有消防水池防止供水中断。
五、室外消防栓室外消防栓是室外消防给水系统的重要组成部分，常见的有地下式消防栓和地面式消防栓两种。
它们通常安装在建筑物的周围，为消防车和灭火人员提供快速取水灭火的便利条件。
消防栓通常需设于与道路相连的地方。
因为灾难来时，需要紧急使用，这样可以方便消防车进行取水。
总之，建筑室外消防给水系统在消防安全保护方面扮演着至关重要的角色，因此在设计和建设的过程中必须严格按照国家相关法规，选用合适材质，满足规范要求进行规划设计，以确保系统的可靠性、稳定性和应急能力。
建筑消防给水系统简介建筑消防给水系统是建筑物内消防设施中重要的一部分，是为了消防灭火而设计的一种水源系统。
它包括消防主管道系统、消防水池、消防泵房、消防栓及消防喷淋系统等组成。
消防主管道系统消防主管道系统是建筑物内贯穿全局的最大的一条供水管道，主要作用是为消防设备提供水源。
该系统的管径大、水流量大，是消防给水系统的核心组成部分。
消防主管道系统通常分为直立式和横贯式两种。
直立式主管道系统的管道是在楼梯间或输送设备内的立式管道，而横贯式主管道系统的管道则贯穿整栋建筑，一般位于建筑物的底部或顶部。
消防水池消防水池是建筑消防给水系统中存放消防用水的主要设施之一，也是消防浸透供应系统的储水设备。
消防水池通常设置在建筑物顶部的开阔区域或地下车库等位置。
消防要求水池容量要能满足消防用水最大流量的要求，并在消防演习中进行定期检查和维护。
消防泵房消防泵房是消防给水系统的重要组成部分之一，其作用是将水从消防水池提升到消防主管道系统。
消防泵房通常设置在建筑物内或周围，其装备有提升水位、增压和输送水的泵等设备。
消防泵房的建设应严格按照国家安全标准来执行，包括设备设置、房间大小和消防安全等。
消防栓消防栓是建筑消防给水系统中最普遍的设施之一，也是消防设备中最主要的水源设备。
消防栓通常布置在建筑物内、周围道路及其他公共场所，它就像一个水源节点一样，提供消防用水。
消防栓分为室内栓和室外栓两种，消防栓实际发挥作用的时候，需要确保消防栓旁边没有其他物品或物体阻挡。
消防喷淋系统消防喷淋系统又称自动喷水灭火系统，是建筑消防给水系统中另一种很重要的组成部分。
消防喷淋系统装置在大型公共建筑内，如大型商场、酒店、医院和厂房等建筑，其作用便是可以在火灾发生的时候，起到有效快速的灭火效果。
消防喷淋系统利用设施合理的安排位置，将大面积的浸润火灾区域，提高消防灭火的效率。
随着社会的发展和经济的不断增长，各类建筑物越来越多，对于建筑消防给水系统的要求也越来越高。
建筑消防给水系统工业与民用建筑物，都存在一定程度的火灾险情，为此应按有关规范配备消防设备，减少火灾损失，保障人民生命财产安全。
高层建筑的火灾危险性远远高于低层建筑，高层建筑消防应完全立足于自救，且以室内消防给水设备灭火为主。
第一节建筑消防给水系统的分工建筑消防给水系统可分为室外消防给水系统和室内消防给水系统，它们之间有明确的消防职能范围，承担不同的消防任务，又有紧密的衔接性、配合和协同工作关系。
一、室外消防给水系统1.消防用水量计算（1）市、居住区室外消防用水量。
消防用水量与城市人口数量、建筑密度和建筑物的规模有关。
随着城市人口数量的增加，建筑密度、建筑规模的增加，灭火难度相应提高，导致一次消防用水量增大。
我国大多数城市消防队第一次出动到达火场，常出两支19mm水枪扑救初期火灾，每支水枪的平均出水量在5L/s以上，因此，室外消防用水量的起点流量不应小于10L/s，并以100L/s作为一次消防用水量的上限值基本能满足城镇要求，其室外消防用水量为同一时间内的火灾次数和一次灭火用水量的乘积，一般情况下由市政管网供应，超出上述上限用水量时，采用贮水池解决。
同一时间内的火灾次数和一次灭火用水量不应小于表2-1的规定。
表2-1 城镇、居住区室外消防用水量（2）工厂、仓库和民用建筑的室外消防用水量。
工厂、仓库和民用建筑的室外消防用水量应按同一时间火灾次数和一次灭火用水量确定，见表2-2和表2-3。
表2-2 建筑物的室外消火栓一次灭火用水量L/s表2-3 同一时间的火灾次数表①工厂、仓库和民用建筑在同一时间内的火灾次数不应小于表2-3的规定。
②建筑物的室外消火栓用水量，不应小于表2-2的规定。
③一个单位有泡沫设备、带架水枪、自动喷水灭火设备，以及其他消防用水设备时，其消防用水量，应为将上述设备所需的全部消防用水量加上表2-2规定的室外消火栓用水量的50%，但采用的水量不应小于表2-2的规定。
2.室外消防管道室外消防给水管道可采用高压管道、临时高压管道和低压管道。

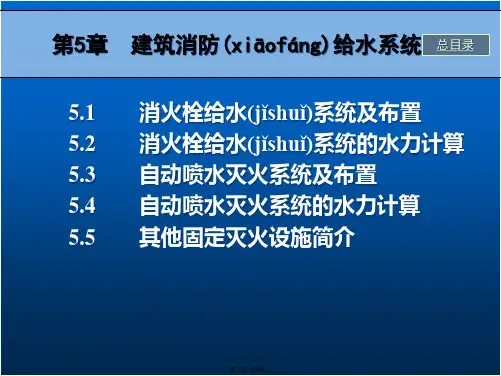

第4章 建筑消防给水4-1消火栓给水系统及布置低层建筑：扑救初期火灾 高层建筑：满足自救需要 一. 设置原则执行国家《建筑设计防火规范》，《高层民用建筑设计防火规范》。
例：第8.4.1条第4款：超过七层的单元式住宅，超过六层的塔式住宅、通廊式住宅、底层设有商业网点的单元式住宅。
(应设室内消防给水)二. 建筑内消火拴给水系统组成、组件及类型(一) 组成及组件水枪、水龙带、消火拴、消防水喉、消防通道、水箱、消防水泵接合器、增压设备和水源。
1.水枪喷嘴口径：φ13，φ16，φ19mm与水龙带接口：用快速螺母连接。
2. 水龙带 DN50mm ，DN65mm麻质：抗折叠，质轻，水流阻力大 q xh ≤3l/s ，φ16,DN50橡胶：易老化，质重，水流阻力小 q xh ＞3l/s ，φ16，19，DN65 3.消火拴内扣式快速连接螺母+球形阀，单出口、双出口 DN65，DN50 4.消防水喉——小口径拴25mm ，喷嘴，φ6~8mm ，L=20，25，30m 工作压力：106Pa=103kPa=1MPa=10kg/cm 2 爆破压力：3×106Pa=3MPa=30kg/cm 2 5’屋顶检验用拴5. 消火拴箱——玻璃门内置：消火拴、水枪、水龙带、水喉、消防报警及启泵装置 设置：承重墙，明、暗、半暗 6.消防水泵接合器作用：一端接室内消防管网，另一端可供消防车加压供水 组成：闸门、安全阀、止回阀 形式：地面、地下、墙壁式设置点：便于消防车接管供水地点；周围有15~40m 范围内***水池。
7.消防给水管网环状，立管不变径。
低层可生活+消防，高层 独立 8.消防贮水设备及加压设备、水源初期火灾用水(10分钟)水箱，气压给水装置火灾连续用水 水池 可与生活贮水合用，但存不动用措施 消防水泵 水源 (二) 类型1. 不设消防水箱及水泵的消火拴给水系统DN室外管网的压力及水量在任何时候均可满足室内消防要求 2. 仅设水箱只保证火灾初期10分钟供水(室外水量及压力不足) 3. 设消防贮水箱、消火拴泵的消火拴系统 火灾延续时间内由室内保证消防用水量及水压 4. 分区供水的室内消火拴系统(高层) 分区原因：从便于灭火和系统安全考虑分区依据：最低处消火拴最大静水压力超过80mH 2O 时 分区方式：串联分区，并联分区三、设置要求1. 设有消火拴的建筑内，其各层均应设置(无可燃物的设备层除外)；2. 设在明显、易于取用的地点(走廊、楼梯间、大厅入口处)；3. 保证有二只水枪的充实水柱同时达到室内任何部位(H ≤24，V ≤5000m 3，库房除外，一只水枪)；图4-1 消火拴布置方式单排一只枪：2212b R S -= 单排二只枪：222b R S -=4. 保护半径R 间距S 通过计算确定045cos m d H L R +=αα——折减系数，d L ——水龙带长度m H ——充实水柱(为保证喷枪射出的水流具有一定强度而需要的密集射流)5. 消火拴拴口静水压力≥80mH 2O 减压孔板(便于使用，控制出水量，维持10分钟)；6. 拴口距地面1.10m ；7. 同一建筑采用同一规格的消火拴、水枪及水龙带； 8. 消防电梯前应设消火拴；9. 每个消火栓处应设直接启动消火拴泵按钮。
四、室内消火给水管道的布置1. 室内消火拴个数大于10个，且室外消防水量大于15l/s ，市内给水管道应为环状，进水管应为二条。
一条事故时，另一条供应全部水量；2.阀门设置便于检修又不过多影响供水；3.室内消火拴管网与喷淋管网宜分开设，如有困难在报警阀前分开 五、水泵接合器设置a) 便于消防车接管供水地点，同时考虑周围有15~40m 内有室外消火拴或消防贮水池： b) 数量按室内消防水量及每个接合器流量经计算定，每个接合器10~15l/s 。
六、消防水池与水箱的布置a) 独立消防水池设置条件①室外管网的和进水管流量＜室外消室内消生活生产Q Q Q Q +++''②不允许直接抽水③室外管网为支状,室外消室内消Q Q +＞25l/sb) 防止消防贮水被动用的措施 c) 水箱安装高度：原则上满足最不利点灭火设备所需水量和水压。
一类高层(住宅除外)，可设增压设备，气压罐、稳压泵。
二类公共建筑、一类住宅，水箱高度：最高处消火拴静水压力≮7mH 2O 七、消防泵及泵房a) 消防泵吸水管应有独立的吸水管 b) 消防泵自灌吸水c) 消防泵压水管二条与环管接 d) 备用泵：不小于一台主泵的能力e) 泵房有直通室外出口，在楼层内应靠近安全出口4-2 建筑内消火栓系统的水力计算目的：确定管径、系统所需压力、选定设备 一. 消防用水量根据：火场用水量统计资料，消防设备供水能力，建筑物的重要性和保证建筑物的基本安全及国民经济发展水平等因素综合确定。
《建筑设计防火规范》《高层建筑设计防火规范》。
二. 充实水柱充实水柱——从水枪喷口射出的水流，为保证一定的强度而需要的密集射流长度。
过长，压力大，作用力大，使用不便，过短，不能射及火焰充实水柱，低层m H ≮ 7m甲、乙厂房，大于六层民宅m H ≮10m 高层 m H ≮13m 计算： αsin nm H H = n H ——建筑层高 三. 水力计算1.拴口所需压力xh H图5-2 垂直射流组成d q xh H H H +=q H ——枪口造成某长度的充实水柱所需水压d H ——水龙带水头损失① 求q Hq mgH mv =221 不计空气阻力，理想状态下的射流长度，所以gv H q 22=其中：v ——水流离开喷嘴的流速 g ——重力加速度实际上，水枪喷嘴及空气都对射流产生阻力，H H H q f ∆-= f H ——垂直射流高度 f q H H H -=∆按水力学管道的沿程损失公式：iL H =L gv d H f ⋅⋅=∆22λ式中：λ——水流与管壁的阻力系数，因是水流在空气中流动故用1K 代替λ L ——水流流动距离，用f H 代替Lf d ——柱口喷嘴直径f f Hg v d K H ⋅⋅=∆221q H gv =22Θ f q f H H d K H ⋅⋅=∆1 令：α=fd K1 f q f q H H H H ⋅⋅=-α整理： qq f H H H α+=1 或 ff q H H H α-=1 建立了q H 与f H 的关系α——与喷嘴直径有关的系数，由试验得：2)1.0(25.0f f d d +=α(表5-8，p79) q H 与m H 之间的关系由试验m f f H H α=f H ——垂直射流高度f α——试验系数， 4)01.0(8019.1m f H +=α (表5-9)则：mf mf f fq H H H H H ϕααϕ-=-=11 给出了q H 与m H 之间的关系(f α，ϕ查表得到)。
故确定了m H 值后，便可求出产生m H 的枪口压力值 实验证明：充实水柱长度与倾角无关 ② 水龙带损失2xh d z d q L A H ⋅⋅=式中：d H ——水带水头损失，mH 2Od L ——水带长度，mz A ——水带阻力系数xh q ——消防射流量，l/s③ 消防射流量xh qxh q 与水枪枪口压力q H 有关，规范规定xh q ≮5l/s ，xh q ≮2.5l/s 是不同性质建筑消防水枪射流的界限值，实际射流量应根据枪口压力计算并满足规范规定。
v q xh μω=其中： 24d πω=q gH v 2=q xh gH d q 242⋅⋅=πμq H d 200347.0⋅=μμ——喷口流量系数q xh H d q 4220000121.0⋅=μ μ——圆形断面，μ=令：q H d B 420000121.0μ=则：q xh BH q =2，q xh BH q =2，给出xh q 与q H 之间的关系例：DN=50mm ，d L =20m ，d =16mm ，m H =8m ，求xh Hd q xh H H H +=7.10819.10124.01819.11=⨯⨯-⨯=-=m m q H H H ϕααm ，2xh d d q L A H ⋅⋅=9.27.101610000121.04=⨯⨯⨯==g xh BH q l/s ＞2.5l/s ，52.29.2200154.022=⨯⨯=⋅⋅=xh d d q L A H A ——(p80，5-12表)2.1352.27.10=+=+=d q xh H H H mH 2O查表p80，表5-11根据xh d q xh m H H O mH H s l q H −→−+=−→−=−→−27.10/9.2 最不利点消火拴压力确定。
2.消防贮备水量计算100060xf xh t q V ⨯⨯=x L f T Q Q V )(6.3-=池其中：f q ——室内消防用水量 x t ——初期火灾时间，10分钟 f Q ——室内外消防用水量，l/s L Q ——水池连续补水量 x T ——火灾延续时间3.管路水力计算目的：确定DN 和h ∑环状网：假设不通水管段，选不利管段进行计算，方法同给水1)水箱供水：从水箱出水口到最不利点算h ∑，已确定水箱安装高度，选补压设备。
2)水泵供水：从水池液面到最不利点求h ∑，选泵的扬程。
注意：①建筑内同时发生火灾的次数为1次，着火点1处②消防管，低层≮50，高层≮100，且立管不变径(流向水箱供水、水泵供水，双向) ③各立管流量确定应符合规范要求，p82，表5-13 各管段流量应符合实际情况4.余压消耗多层建筑，最不利点Ad q xA H H H +=；xA xA BH q =h H H H d q xB ++=；)(h H B q xA xB +=使得xB q ＞xA q ，故B 点着火消防射流量增大，使水箱贮水迅速放空。
(数据10层建筑，低层出水量=，10分钟水在5分钟用完)，为保证柱出水均匀，需将余压消耗掉。
采用减压孔板g v h 22ξ= 2244d q d QQ v xh ππω===gd q h xh 2)4/(222πξ⨯=，求出d 即为孔口口径。
各层h 不同，求出孔径不同，由小到大，由下到上。
4.增压设备选型 ①水泵，H 、Q ②气罐局部增压 水V =30s ，室内消防用水量 代替水箱 水V =60s ，室内消防用水量m in P 应满足最不利点消火拴口需要的水压。
4-3 自动喷水灭火系统及布置一. 组成及动作过程自喷系统是一种固定式的自动喷水灭火系统设置，在国外有百年的历史，国内有五十余年的历史，是控制火灾的有效手段之一。
与消火拴系统相比有如下优点：1.自动报警，自动洒水。
2.随时处于准备工作状态。
3.从火场中心喷水，并不受烟雾的影响，造成水渍的损失小。
