用material studio 画晶胞及参数设置

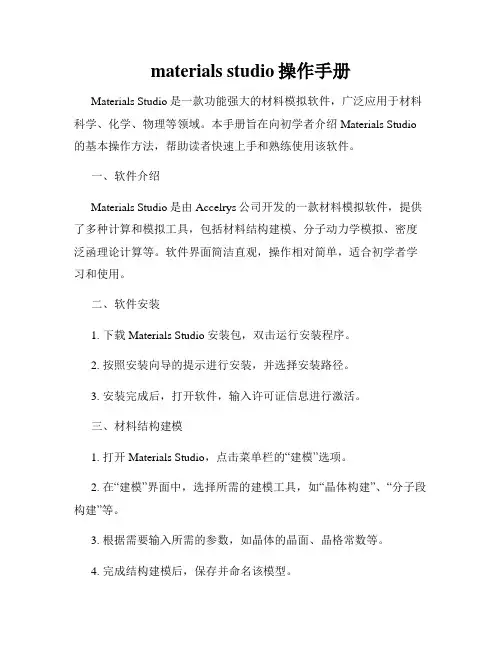

materials studio操作手册Materials Studio是一款功能强大的材料模拟软件，广泛应用于材料科学、化学、物理等领域。

本手册旨在向初学者介绍Materials Studio 的基本操作方法，帮助读者快速上手和熟练使用该软件。

一、软件介绍Materials Studio是由Accelrys公司开发的一款材料模拟软件，提供了多种计算和模拟工具，包括材料结构建模、分子动力学模拟、密度泛函理论计算等。

软件界面简洁直观，操作相对简单，适合初学者学习和使用。

二、软件安装1. 下载Materials Studio安装包，双击运行安装程序。

2. 按照安装向导的提示进行安装，并选择安装路径。

3. 安装完成后，打开软件，输入许可证信息进行激活。

三、材料结构建模1. 打开Materials Studio，点击菜单栏的“建模”选项。

2. 在“建模”界面中，选择所需的建模工具，如“晶体构建”、“分子段构建”等。

3. 根据需要输入所需的参数，如晶体的晶面、晶格常数等。

4. 完成结构建模后，保存并命名该模型。

四、模拟计算1. 在Materials Studio主界面，点击菜单栏的“计算模拟”选项。

2. 在“计算模拟”界面中，选择所需的计算方法，如分子动力学模拟、能带计算等。

3. 根据需要输入所需的参数，如温度、压力、模拟时间等。

4. 点击“开始计算”按钮，等待计算结果的生成。

五、数据分析与可视化1. 根据计算结果，在Materials Studio主界面选择“后处理与分析”选项。

2. 在“后处理与分析”界面中，选择所需的分析工具，如晶体结构分析、能带分析等。

3. 输入相应的参数和选择所需的分析方法。

4. 运行分析工具后，生成分析结果，并通过可视化方式展示。

六、参数优化1. 在Materials Studio主界面，选择“参数优化”选项。

2. 在“参数优化”界面中，选择所需的优化算法，如遗传算法、全局优化算法等。

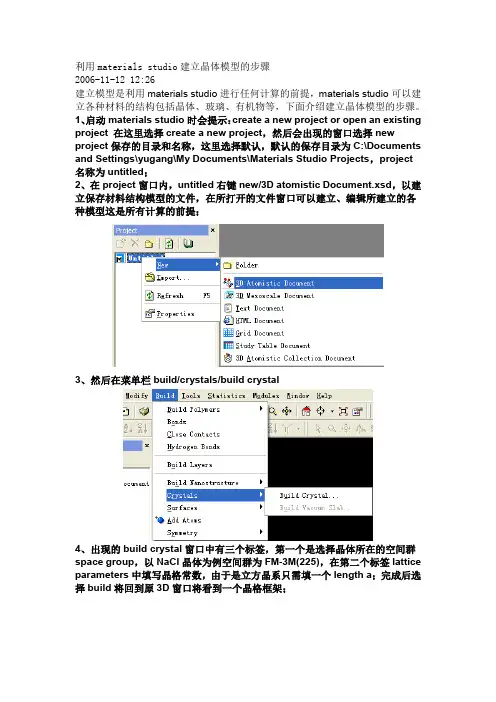

利用materials studio建立晶体模型的步骤2006-11-12 12:26建立模型是利用materials studio进行任何计算的前提，materials studio可以建立各种材料的结构包括晶体、玻璃、有机物等，下面介绍建立晶体模型的步骤。

1、启动materials studio时会提示：create a new project or open an existing project 在这里选择create a new project，然后会出现的窗口选择new project保存的目录和名称，这里选择默认，默认的保存目录为C:\Documents and Settings\yugang\My Documents\Materials Studio Projects，project名称为untitled；2、在project窗口内，untitled右键new/3D atomistic Document.xsd，以建立保存材料结构模型的文件，在所打开的文件窗口可以建立、编辑所建立的各种模型这是所有计算的前提；3、然后在菜单栏build/crystals/build crystal4、出现的build crystal窗口中有三个标签，第一个是选择晶体所在的空间群space group，以NaCl晶体为例空间群为FM-3M(225)，在第二个标签lattice parameters中填写晶格常数，由于是立方晶系只需填一个length a；完成后选择build将回到原3D窗口将看到一个晶格框架；5、通过工具栏或者build/add atom 出现添加原子窗口，首先添加Na，坐标a、b、c为0，再添加Cl原子a、b、c坐标为（0，0.5，0）这样，NaCl晶体就建立起来了6、在3D模型文件窗口右键出现的菜单选择display style窗口选择显示模式，选择ball and stick7、完成后NaCl晶体模型为说明：在建立模型输入原子坐标是只输入不同原子的一个坐标，这里的不同包括种类不同和位置不同，之所以只需输入一个是因为先选择了空间群，在空间群的限制下，与该坐标相对应的对称位置都被添加上原子。

近年来，随着计算机技术的飞速发展，计算材料科学成为了材料科学领域中备受瞩目的一个分支。

其中，MaterialStudio计算晶体作为其中的一种重要工具，被广泛应用于材料设计和研究中。

本文将从不同角度探讨MaterialStudio计算晶体的相关内容，以帮助读者更全面地理解这一主题。

一、MaterialStudio计算晶体的基本原理MaterialStudio计算晶体是基于密度泛函理论（DFT）和分子动力学（MD）的计算方法，结合了巨大的晶体数据库和先进的计算技术，可以高效地进行晶体结构的预测和计算。

其原理是通过在计算机上模拟原子之间的相互作用以及结构的动态演化，从而得到材料的结构、力学性能、热学性质等重要信息。

二、MaterialStudio计算晶体的应用领域1.材料设计和优化MaterialStudio计算晶体可以帮助研究人员在计算机上进行大规模的材料结构搜索和优化，以找到具有特定性能的理想材料。

这对于材料设计和新材料的发现具有重要意义。

2.材料性能预测通过MaterialStudio计算晶体，可以准确地预测材料的物理性质，如电子结构、能带结构、光学性质等，对于材料的性能分析和预测具有重要意义。

3.晶体缺陷和界面研究MaterialStudio计算晶体能够模拟材料中的缺陷和界面等微观结构，从而研究材料的稳定性、断裂行为以及晶界对材料性能的影响，为材料改进和优化提供重要参考。

三、MaterialStudio计算晶体在材料科学中的意义MaterialStudio计算晶体的出现极大地促进了材料科学领域的发展和进步。

它不仅提供了一种高效、准确的方法来研究材料的结构和性能，也为材料的设计和优化提供了全新的思路和途径。

通过MaterialStudio计算晶体，研究人员能够更深入地理解材料的微观机制，为新材料的开发和应用提供了有力的支持。

四、个人观点和展望作为一种先进的计算工具，MaterialStudio计算晶体在材料科学领域中具有巨大的潜力和发展空间。

通过软件Materials Studio对晶体的晶面进行标定
1、前期准备：
（1）可正常使用的Materials Studio软件
（2）晶体的.cif文件
2、双击桌面图标，得到如下窗口：
此时，可以选择Creat a new proj，点击OK，弹出如下窗口（如果选择Open an existing pro，点击OK，会打开之前已经命名好的文件）：
输入文件名字，我一般用日期进行命名，例如20200808-1，然后点击OK，如下新窗口：
将.cif文件（以TpPa-1的.cif文件为例）拖入软件界面中打开，得到如下窗口：
放大窗口，找到Reflex Tools图标,单击左键，选择“Powder Diffraction”
弹出一个新窗口：
修改角度范围，对于TpPa-1来说，可以将2-Theta:的Min改为3.000，Max 改为30.000，然后点击Calculate.得到新的窗口：
将鼠标光标放到相应的峰下边的绿色短竖线上，单击左键，在窗口的左下角即可看到晶面数据（Reflection：100,2-Theta:4.7）
备注：如果在点击绿色竖短线后左下角不出现晶面数据，则点击View，再单击Status Bar，使其前边带有对号√，即可。

如下图所示：。
