海康威视DS-K1T系列读卡器配置指南

ds-k1t342m说明书DS-K1T342M 说明书一、产品介绍DS-K1T342M 是一款高性能的人脸识别终端设备。

它采用先进的人脸识别算法和图像处理技术，能够快速准确地识别人脸并进行实时监控和记录。

该设备具有简洁美观的外观设计和便捷高效的操作界面，适用于各种场景的门禁管理、人员考勤等应用。

二、主要功能特点1.人脸识别功能：DS-K1T342M 通过摄像头采集人脸图像，并进行实时的人脸识别，快速准确地判断身份。

2.高安全性：设备支持多种身份验证方式，如刷卡、密码等，确保门禁系统的安全性。

3.门禁管理功能：用户可以通过该设备对门禁系统进行管理，包括设置开门权限、查看开门记录等。

4.人员考勤功能：DS-K1T342M 可以与考勤系统相连接，实现对员工考勤的管理和记录。

5.远程监控功能：用户可以通过移动终端等设备远程监控门禁状态，随时查看实时画面和报警信息。

三、产品规格1. 外观尺寸：xxxmm （长×宽×高）2. 重量：xxxkg3. 屏幕尺寸：xxx英寸4. 电源电压：xxxV5. 工作温度：-10℃-55℃6. 存储温度：-20℃-70℃7. 通信接口：xxxxx四、使用方法1. 设备安装：将 DS-K1T342M 设备正确安装在需要进行门禁管理或人员考勤的地方。

2. 设备配置：按照操作手册的说明进行设备的初始化配置和网络连接设置。

3. 功能设置：根据实际需求，对设备的人脸识别、门禁权限、开门记录等功能进行设置。

4. 远程监控：下载并安装手机APP，根据说明书操作，可以实现对门禁状态的远程监控。

五、注意事项1. 请在正常工作环境下使用设备，避免过高过低温度以及潮湿环境。

2. 请勿私自拆卸、修理或更改设备内部结构，以免影响产品性能和安全性。

3. 请妥善保管设备的管理员密码，避免密码泄露导致安全问题。

六、售后服务如果对 DS-K1T342M 设备有任何问题或需求，请咨询并联系我们的客户服务部门，我们将尽力为您提供满意的解决方案。

DS-K1T 系列 U 盘数据导入导出操作手册目录一、操作流程（配置流程） (3)二、操作步骤（配置步骤） (3)三、适用型号 (3)四、变更记录 (3)五、关于海康威视 (1)一、操作流程（配置流程）1)接入U 盘2)导出数据3)导入数据二、操作步骤（配置步骤）1.在一体机左面侧板上，找到U 盘接口，将U 盘插入接口。

:U 盘格式只能是FAT32.2.数据导出：长按#键，输入密码，进入主界面。

选择导入导出，可导出门禁参数、考勤记录和抓拍图片，提示“成功”后即导出完毕。

导出门禁参数共 3 个文件，分别为devCfg，finger，local。

导出考勤记录为1 个recordList 文件，以excel 形式记录用户名、卡号、刷卡时间、读卡器ID 和事件等信息。

导出抓拍图片为jpg 格式图片。

3.数据导入：长按#键，输入密码，进入主界面。

选择导入导出，将事先导出的门禁参数重新导入。

三、适用型号型号描述DS-K1T105M/M-C 门禁考勤一体机DS-K1T200M/M-C 光学式指纹门禁考勤一体机DS-K1T300M/M-C 电容式指纹门禁考勤一体机四、变更记录版本更日期主要变更内容v1.0 build20160331 建立文档五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

DS-K1T801一体机用户手册UD05650N 0关于本手册本手册描述的产品仅供中国大陆地区销售和使用。

本手册作为指导使用。

手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。

因产品版本升级或其他需要，本公司可能对本手册进行更新，如您需要最新版手册，请联系我们。

我们建议您在专业人员的指导下使用本手册。

责任声明●在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，本公司不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。

●若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，本公司不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。

●使用本产品时，请您严格遵循适用的法律。

若本产品被用于侵犯第三方权利或其他不当用途，本公司概不承担任何责任。

●如本手册内容与适用的法律相冲突，则以法律规定为准。

前言符号约定目录符号约定 (II)第1章产品功能概述 (1)第2章外观介绍 (2)2.1一体机外观尺寸 (2)2.2一体机外观说明 (3)第3章一体机接线及安装 (4)3.1一体机尾线接线定义 (4)3.2一体机接线示意图 (5)3.3一体机安装说明 (6)3.3.1 带86盒安装 (6)3.3.2 不带86盒安装 (7)第4章操作说明 (9)4.1普通状态 (9)4.2编程状态 (9)4.2.1 修改编程密码 (9)4.2.2 添加用户 (9)4.2.3 删除用户 (10)4.2.4 卡密码设置 (11)4.2.5 认证方式设置 (11)4.2.6 门参数设置 (11)4.2.7 超级密码设置 (12)4.2.8 启用参数设置 (12)4.2.9 清除所有卡 (12)4.2.10 恢复出厂设置 (13)4.2.11 重启设备 (13)附录A 技术参数 (14)附录B 限制物质或元素标识表 (15)附录C 保修服务和保修卡 (1)第1章产品功能概述●32位高速处理器，性能强劲、速度快●主机可支持Mifare卡和EM卡识别●主机支持刷卡、刷卡+密码的开门方式●验证方式为刷卡验证时，设备支持卡密码直接开门●设备对多可添加3000组卡密码●主机带个性门铃输入设计●3000张合法卡记录存储●开门超时报警●看门狗程序设计，以确保主机正常运作，断电后数据可以永久保存第2章外观介绍2.1 一体机外观尺寸图2-1外观尺寸2.2表2-1一体机外观描述第3章一体机接线及安装3.1 一体机尾线接线定义表3-1一体机接线定义3.2 一体机接线示意图连接电源连接门铃图3-1 连接电源示意图图3-2 连接门铃示意图连接开门按钮连接门锁图3-3 连接开门按钮示意图图3-4 连接门锁示意图连接门磁图3-5连接门磁示意图3.3 一体机安装说明●安装前请先进行尾线接线。

DS-K1T105/200/300 接门铃配置手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (3)四、变更记录 (3)五、关于海康威视 (1)一、操作流程（配置流程）1)门铃输出接线2)联动配置3)效果验证二、操作步骤（配置步骤）1.第一步：门铃输出接线在K1T105/200/300 的ALM_NC,ALM_COM,ALM_NO 这一组线中接入门铃，可有常闭和常开的接法，具体接线如下图所示。

2.第二步：联动配置a)在门禁客户端控制面板，选，进入联动配置界面。

b)点击事件报警输入联动，选择事件卡号联动，点击添加。

c)选择“事件联动”为“门事件”，“门铃警告声”，勾选对应的门禁点。

点击下方“防区报警输出_1”为关联。

如下图所示d)点击保存，左侧点击下载配置，提示下载成功即可。

3、第三步：效果验证按键一体机面板门铃键三、适用型号五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

DS-K1T105/200/300 配置图片抓拍上传操作手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (7)四、变更记录 (7)五、关于海康威视 (1)一、操作流程（配置流程）1)安装存储服务器2)添加存储服务器3)联动抓拍配置4)远程配置5)联动配置6)效果验证二、操作步骤（配置步骤）1.第一步：安装存储服务器安装4200 时，勾选存储服务器进行安装。

如下图所示。

2.第二步：添加存储服务器a)进入4200客户端中的视频系统，选择设备管理，在服务器中添加设备类型；b)添加存储服务器c)将存储服务器添加到设备管理中；默认用户名：admin，密码：12345；d)选择远程配置，进入存储中常用菜单；选择你要存储的位置（硬盘号1、2、3分别代表C、D、E盘），格式化；存储服务器重启后，重新进入，选择配额，在不录像的情况下，可以将录像配额改为0%，抓图配额改为100%；（根据自己的需求选择）3.第三步：联动抓拍配置a)进入门禁系统，正常配置门禁系统；之后进入门禁控制器修改界面，选择联动抓拍设置；b)选择每次抓拍的次数和间隔；4.第四步：远程配置a)进入远程配置，选择其他；配置门禁参数时，可以根据自己的需求选择对象；b)在人脸检测功能选择使能并点击应用；5.第五步：联动配置。

进入联动配置界面，选择事件卡号联动，添加联动信息，根据自己的需求选择所需的联动事件或联动卡号、关联抓拍、保存并下载配置；6.第六步：效果验证在一体机上刷卡或刷指纹，屏幕上会出现实时的图像（注意：摄像头一定要对准人脸）；在时间查询中查看抓拍图片；三、适用型号五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

DS-K1T804B指纹门禁一体机快速入门指南UD22706B为了提高产品网络使用的安全性，设置的密码长度需达到8-16海康云眸Lite小程序码海康云眸客户服务公众号PA SS产品质量合格证Qualification Card扫描下方二维码获取设备用户手册《电器电子产品有害物质限制使用管理办法》限制物质或元素标识表本产品超过使用期限或者经过维修无法正常工作后，不应随意丢弃，请交由有废电器电子产品处理资格的企业处理，正确的方法请查阅国家或当地有关废弃电器电子产品处理的规定。

版权所有©杭州海康威视数字技术股份有限公司2021。

保留一切权利。

本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其子公司（以下简称“本公司”或“海康威视”）。

未经书面许可，任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定，本公司不对本手册提供任何明示或默示的声明或保证。

关于本产品本手册描述的产品仅供中国大陆地区销售和使用。

本产品只能在购买地所在国家或地区享受售后服务及维保方案。

关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。

因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（）。

海康威视建议您在专业人员的指导下使用本手册。

• 为海康威视的注册商标。

• 本手册涉及的其他商标由其所有人各自拥有。

责任声明• 在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。

海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。

• 您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。

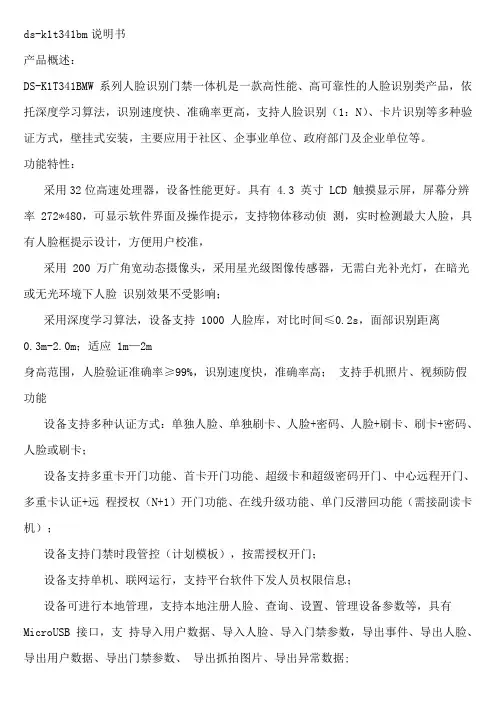

ds-k1t341bm说明书产品概述：DS-K1T341BMW系列人脸识别门禁一体机是一款高性能、高可靠性的人脸识别类产品，依托深度学习算法，识别速度快、准确率更高，支持人脸识别（1：N）、卡片识别等多种验证方式，壁挂式安装，主要应用于社区、企事业单位、政府部门及企业单位等。

功能特性：采用32位高速处理器，设备性能更好。

具有 4.3 英寸 LCD 触摸显示屏，屏幕分辨率 272*480，可显示软件界面及操作提示，支持物体移动侦测，实时检测最大人脸，具有人脸框提示设计，方便用户校准，采用 200 万广角宽动态摄像头，采用星光级图像传感器，无需白光补光灯，在暗光或无光环境下人脸识别效果不受影响；采用深度学习算法，设备支持 1000 人脸库，对比时间≤0.2s，面部识别距离0.3m-2.0m；适应 1m—2m身高范围，人脸验证准确率≥99%，识别速度快，准确率高；支持手机照片、视频防假功能设备支持多种认证方式：单独人脸、单独刷卡、人脸+密码、人脸+刷卡、刷卡+密码、人脸或刷卡；设备支持多重卡开门功能、首卡开门功能、超级卡和超级密码开门、中心远程开门、多重卡认证+远程授权（N+1）开门功能、在线升级功能、单门反潜回功能（需接副读卡机）；设备支持门禁时段管控（计划模板），按需授权开门；设备支持单机、联网运行，支持平台软件下发人员权限信息；设备可进行本地管理，支持本地注册人脸、查询、设置、管理设备参数等，具有MicroUSB 接口，支持导入用户数据、导入人脸、导入门禁参数，导出事件、导出人脸、导出用户数据、导出门禁参数、导出抓拍图片、导出异常数据;设备支持数据网络上传功能，可将设备比对结果及联动抓拍照片实时上传给平台；具有 1 路 RS485 接口，可外接 1 个 RS485 读卡器作为副读卡器，实现出门刷卡功能，或设备作为读卡器接入门禁主机；设备具有 1 路国际标准韦根接口，支持 W26/34 格式，可外接门禁主机或韦根读卡器；设备可输出认证结果固定语音提示；设备支持断网续传功能，设备离线状态下产生事件在与平台连接后会重新上传；支持云眸接入，实现手机 APP 应用支持对讲应用，与室内机，管理端之间实现可视对讲应用支持客户端视频预览功能设备支持 NTP 校时、手动校时、自动校时功能；设备支持看门狗守护机制，防拆设计，保障设备运行稳定性。

DS-K1T200/300 配置权限刷卡开门操作手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (9)四、变更记录 (9)五、关于海康威视 (1)一、操作流程（配置流程）1)本地配置刷卡权限2)4200 配置刷卡权限二、操作步骤（配置步骤）一、本地配置刷卡权限1、长按“#”，输入密码12345 进入管理界面。

2、选择“用户管理”，添加用户会进入注册卡片界面。

3、刷卡注册卡片：在听到系统提示“请刷卡”语音后，将卡片放置于屏幕上方，待系统识别到卡号后，会在下方“卡号”文本框中显示卡号，并以“嘀”的提示音表示识别完成。

4、点击“#”完成卡片注册操作。

二、4200 配置刷卡权限1.第一步:在控制器管理上添加设备a)门禁客户端控制面板，选，进入控制器界面。

b)点击，进入添加门禁控制器界面（以添加DS-K1T105为例）：2.第二步:门禁点管理(添加分组)a)门禁客户端控制面板，选，进入门禁点管理界面。

b)点击添加门组，输入分组名称，点击“确定”。

c)选择某个分组。

步骤1点击“导入”，进入导入门禁点界面。

步骤2选择左边的门禁控制器或门禁点。

步骤3 选择右边的门禁分组或者分组下面的门禁点。

步骤4 点击“导入选择”即可将选中的门禁点或选中门禁控制器下的所有门禁点导入到选定的分组。

步骤5 点击“导入所有”，将左边所有的门禁点导入到右边选定的门禁组里。

3.第三步：人员管理(部门管理)a)在门禁客户端控制面板，选，进入人员管理界面：b)点击“添加部门”，输入部门名称，点击“确定”，完成部门，可以添加多级部门c)选中某个部门，在人员列表中，点击“添加人员”，输入相关信息，点击“确定”，完成人员的添加。

其中人员姓名必填，其它信息选填。

4.第四步：卡片管理a)在门禁客户端控制面板，选，进入卡片管理界面。

b)添加空白卡，输入卡号，可以手动输入，也可以通过发卡器输入卡号。

c)卡片添加后，选中要开卡的条目，点击“开卡”，在开卡界面，选择对应人员，点击“确定”，即可完成开卡。

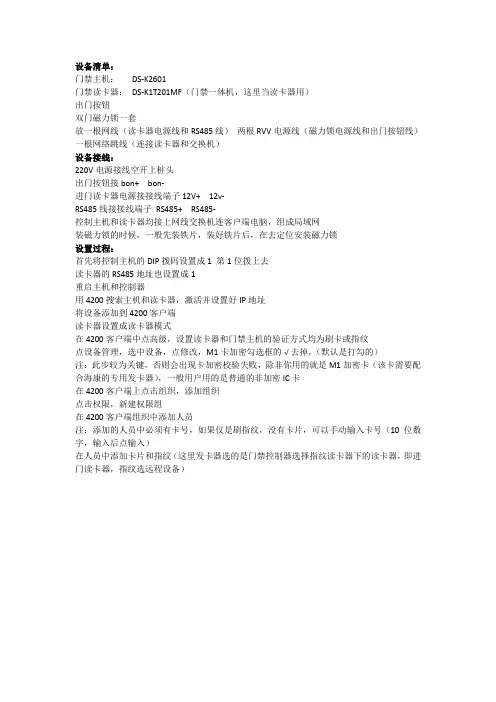

设备清单：
门禁主机：DS-K2601
门禁读卡器：DS-K1T201MF（门禁一体机，这里当读卡器用）
出门按钮
双门磁力锁一套
放一根网线（读卡器电源线和RS485线）两根RVV电源线（磁力锁电源线和出门按钮线）一根网络跳线（连接读卡器和交换机）
设备接线：
220V电源接线空开上桩头
出门按钮接bon+ bon-
进门读卡器电源接接线端子12V+ 12v-
RS485线接接线端子RS485+ RS485-
控制主机和读卡器均接上网线交换机连客户端电脑，组成局域网
装磁力锁的时候，一般先装铁片，装好铁片后，在去定位安装磁力锁
设置过程：
首先将控制主机的DIP拨码设置成1 第1位拨上去
读卡器的RS485地址也设置成1
重启主机和控制器
用4200搜索主机和读卡器，激活并设置好IP地址
将设备添加到4200客户端
读卡器设置成读卡器模式
在4200客户端中点高级，设置读卡器和门禁主机的验证方式均为刷卡或指纹
点设备管理，选中设备，点修改，M1卡加密勾选框的√去掉，（默认是打勾的）
注：此步较为关键，否则会出现卡加密校验失败，除非你用的就是M1加密卡（该卡需要配合海康的专用发卡器），一般用户用的是普通的非加密IC卡
在4200客户端上点击组织，添加组织
点击权限，新建权限组
在4200客户端组织中添加人员
注：添加的人员中必须有卡号，如果仅是刷指纹，没有卡片，可以手动输入卡号（10位数字，输入后点输入）
在人员中添加卡片和指纹（这里发卡器选的是门禁控制器选择指纹读卡器下的读卡器，即进门读卡器，指纹选远程设备）。

DS-K1T331系列人脸识别终端用户手册法律声明版权所有©杭州海康威视数字技术股份有限公司2019。

保留一切权利。

本手册的任何部分，包括文字、图片、图形等均归属于本公司所有。

未经书面许可，任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定，本公司不对本手册提供任何明示或默示的声明或保证。

关于本手册本手册描述的产品仅供中国大陆地区销售和使用。

本手册作为指导使用。

手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。

因产品版本升级或其他需要，本公司可能对本手册进行更新，如您需要最新版手册，请登录公司官网查阅（ ）。

海康威视建议您在专业人员的指导下使用本手册。

商标声明为海康威视的注册商标。

本手册涉及的其他商标由其所有人各自拥有。

责任声明•在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，本公司不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。

•若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，本公司不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。

•使用本产品时，请您严格遵循适用的法律。

若本产品被用于侵犯第三方权利或其他不当用途，本公司概不承担任何责任。

•如本手册内容与适用的法律相冲突，则以法律规定为准。

数据安全声明您在使用产品的过程中，将收集、存储与使用个人数据。

海康威视在产品开发过程中，贯彻个人数据保护原则。

例如，若您使用具备人脸识别功能的设备，生物识别数据将经加密处理，存储于您的设备；若您使用指纹设备，您的设备仅存储指纹模板，而非指纹图像，指纹模板无法被还原至指纹图像。

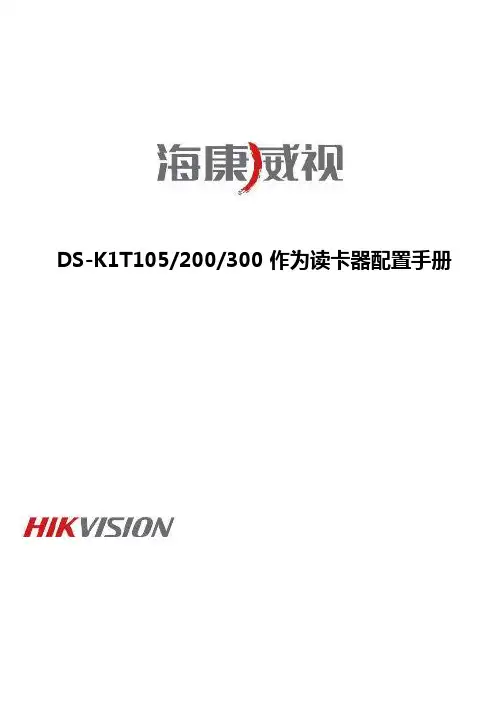

DS-K1T105/200/300 作为读卡器配置手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (3)四、变更记录 (3)五、关于海康威视 (1)一、操作流程（配置流程）1) K1T105/200/300 接线。

2) K1T105/200/300 本机系统配置3)K1T105/200/300 串口参数配置（若选择485 读卡器模式，weigand 模式则不需要）二、操作步骤（配置步骤）1. 第一步：K1T105/200/300接线a)weigand方式接入K1T105/200/300有维根接线组，具体接线方式如下图所示。

此外还需要一体机的红线接+12V，黑线接GND。

b)485方式接入K1T105/200/300有485接线组，具体接线方式如下图所示。

此外还需要一体机的红线接+12V，黑线接GND。

2. 第二步：K1T105/200/300 本机系统配置a)长按一体机“#”号键，输入密码12345。

进入管理界面。

b)进入“系统设置”→“系统参数”→“模式切换”，选择为读卡器模式。

点击确认，设备会进行重启。

3.第三步：K1T105/200/300串口参数配置（若选择485读卡器模式）a)进入“通讯配置”→“串口参数”，设置“串口工作模式”为上行，波特率一般为19200，RS485地址默认为1，根据实际情况修改。

三、适用型号五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

DS-K1T105/200/300 接锁电源操作手册目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (2)4、变更记录 (2)5、关于海康威视 (1)1、操作流程（配置流程）1)明确锁类型，确认常开或常闭类型接线（NO/NC）；2)选择对应端口完成接线；3)开门测试效果。

2、操作步骤（配置步骤）1)明确锁类型，确认常开或常闭类型接线（NO/NC）。

例:NC1/COM1 端默认接入磁力锁或阳极锁，NO1/COM1 端默认接入阴极锁。

2)选择对应端口完成接线。

图1 一体机接锁：锁电源建议从外部独立取电，尽量不要用一体机的电源输出。

3)开门测试效果1、短接开门按钮(BUTTON 和GND)。

2、刷合法卡开门。

4、变更记录5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

海康威视产品和解决方案应用在150 多个国家和地区，在G20杭州峰会、北京奥运会、上海世博会、APEC会议、德国纽伦堡高铁站、韩国首尔平安城市等重大项目中发挥了极其重要的作用。

DS-K1T801一体机快速操作手册UD.6L0106B0222A011.接线说明2.产品出厂缺省值说明：以下指令提示音不包括刷卡按键声3.声光显示3.1.正常工作状态下：有效指令：两声快速滴音无效指令：三声缓慢滴音3.2.编程状态下：绿色灯快速闪烁有效指令：两声快速滴音无效指令：三声缓慢滴音4.清除指令中未完成的有效数据：在键入指令没有全部完成前，按下[*]键，可以清除未完成的有效数据。

5.功能及设置5.1.进入编程：[5位编程密码]+[*]+[0]+[#]两声快速滴音，绿灯由慢闪变快闪。

说明：5位编程密码缺省：12345。

5.2.退出编程状态：[*]+[#]两声快速滴音,退出编程状态。

5.3.修改编程密码：[00][00]+[ 5位新编程密码]+[重复输入5位新编程密码]+[#]完成修改密码。

三声缓慢滴音，修改密码失败；两声快速滴音修改密码成功。

5.4.添加用户有效卡：[01]5.4.1.单张添加[01]+[4位编码]+[刷卡1]+[6位开门密码]+[#]完成添加卡。

5.4.2.连续添加[01]+[4位编码]+[刷卡1]+[6位开门密码]+[刷卡2]+[6位开门密码]+…+[#]，完成连续添加卡。

说明：1)4位编码：是0001—3000之间不可重复数字。

该编码是在卡丢失后删除卡的重要方式，请发卡人员妥善保存卡编码。

连续设置有效卡时，每张卡的编码按前一张卡的编码+1递增。

例如输入编码为0001，再次读卡时，再次卡的编码为0002……依次类推。

2)6位开门密码为可选输入项，不输入密码则默认000000。

5.5.删除用户有效卡：[02]5.5.1.刷卡方式删卡：[02]+[刷卡]+[#]，完成删卡。

5.5.2.按键输入编码方式删卡：[02]+[4位编码]+[#]，完成删卡。

5.6.设置认证方式：[03][03]+[数据位一]+[#]，完成对设备认证方式的设置。

说明：数据位一：用1位数，表示对认证方式的值。

DS-K1T105/200/300 接锁电源操作手册目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (2)4、变更记录 (2)5、关于海康威视 (1)1、操作流程（配置流程）1)明确锁类型，确认常开或常闭类型接线（NO/NC）；2)选择对应端口完成接线；3)开门测试效果。

2、操作步骤（配置步骤）1)明确锁类型，确认常开或常闭类型接线（NO/NC）。

例:NC1/COM1 端默认接入磁力锁或阳极锁，NO1/COM1 端默认接入阴极锁。

2)选择对应端口完成接线。

图1 一体机接锁：锁电源建议从外部独立取电，尽量不要用一体机的电源输出。

3)开门测试效果1、短接开门按钮(BUTTON 和GND)。

2、刷合法卡开门。

4、变更记录5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

海康威视产品和解决方案应用在150 多个国家和地区，在G20杭州峰会、北京奥运会、上海世博会、APEC会议、德国纽伦堡高铁站、韩国首尔平安城市等重大项目中发挥了极其重要的作用。

DS-K1T105/200/300 配置图片抓拍上传操作手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (7)四、变更记录 (7)五、关于海康威视 (1)一、操作流程（配置流程）1)安装存储服务器2)添加存储服务器3)联动抓拍配置4)远程配置5)联动配置6)效果验证二、操作步骤（配置步骤）1.第一步：安装存储服务器安装4200 时，勾选存储服务器进行安装。

如下图所示。

2.第二步：添加存储服务器a)进入4200客户端中的视频系统，选择设备管理，在服务器中添加设备类型；b)添加存储服务器c)将存储服务器添加到设备管理中；默认用户名：admin，密码：12345；d)选择远程配置，进入存储中常用菜单；选择你要存储的位置（硬盘号1、2、3分别代表C、D、E盘），格式化；存储服务器重启后，重新进入，选择配额，在不录像的情况下，可以将录像配额改为0%，抓图配额改为100%；（根据自己的需求选择）3.第三步：联动抓拍配置a)进入门禁系统，正常配置门禁系统；之后进入门禁控制器修改界面，选择联动抓拍设置；b)选择每次抓拍的次数和间隔；4.第四步：远程配置a)进入远程配置，选择其他；配置门禁参数时，可以根据自己的需求选择对象；b)在人脸检测功能选择使能并点击应用；5.第五步：联动配置。

进入联动配置界面，选择事件卡号联动，添加联动信息，根据自己的需求选择所需的联动事件或联动卡号、关联抓拍、保存并下载配置；6.第六步：效果验证在一体机上刷卡或刷指纹，屏幕上会出现实时的图像（注意：摄像头一定要对准人脸）；在时间查询中查看抓拍图片；三、适用型号五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

DS-K1T105/200/300 外接消防信号操作手册目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (2)4、变更记录 (2)5、关于海康威视 (1)1、操作流程（配置流程）1)确定消防信号类型；2)完成接线；3)测试效果。

2、操作步骤（配置步骤）1)明确消防信号类型，需要接入的消防信号是常闭信号，如果是12V 或24V 电压信号，需要通过继电器变为开关量。

2)按下图完成接线。

图1 一体机接消防信号3)给出消防信号，测试门是否可以打开。

3、适用型号4、变更记录5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

海康威视产品和解决方案应用在150 多个国家和地区，在G20杭州峰会、北京奥运会、上海世博会、APEC会议、德国纽伦堡高铁站、韩国首尔平安城市等重大项目中发挥了极其重要的作用。

海康威视是全球视频监控数字化、网络化、高清智能化的见证者、践行者和重要推动者。

DS-K1T331W(D)人脸识别终端用户手册法律声明版权所有©杭州海康威视数字技术股份有限公司2020。

保留一切权利。

本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司（以下简称“海康威视”）。

未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。

关于本产品本手册描述的产品仅供中国大陆地区销售和使用。

本产品只能在购买地所在国家或地区享受售后服务及维保方案。

关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。

因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（ ）。

海康威视建议您在专业人员的指导下使用本手册。

商标声明• 为海康威视的注册商标。

•本手册涉及的其他商标由其所有人各自拥有。

责任声明•在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。

海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。

•您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。

•使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。

您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。

•如本手册内容与适用的法律相冲突，则以法律规定为准。
