热镀锌桥架与不锈钢桥架说明A、热镀锌桥架(热浸锌桥架)一、热浸锌说明：在各种保护钢基体的涂镀方法中，热浸锌是非常优良的一种。

它是在锌呈液体的状态下，经过了相当复杂的物理、化学作用之后，在钢铁上不仅镀上较厚的纯锌层，而且还生成一种锌一铁合金层。

这种镀法，不仅具备了电镀锌的耐腐蚀特点，而且由于具有锌铁合金层。

还具有电镀锌所无法相比拟的强耐蚀性。

因此这种镀法特别适用于各种强酸、碱雾气等强腐蚀环境中。

二、原理：热浸锌层是锌在高温液态下，分三个步骤形成的：1、铁基表面被锌液溶解形成锌—铁合金相层；2、合金层中的锌离子进一步向基体扩散形成锌铁互溶层；3、合金层表面包络着锌层。

三、性能特点：（1）具有较厚的致密的纯锌层覆盖在钢铁表面上，它可以避免钢铁基体与任何的腐蚀溶液的接触，保护钢基体免受腐蚀。

在一般大气中，锌层表面形成一层很薄而密实的氧化锌层表面，它很难溶于水，故对钢基体起着一定保护作用。

如果氧化锌与大气中其它成分生成不溶性锌盐后，则防蚀作用更理想。

（2）有铁—锌合金层，结合致密，在海洋性盐雾大气及工业性大气中表现特有抗腐蚀性；（3）由于结合牢固，锌—铁互溶，具有很强的耐磨性；（4）由于锌具有良好的延展性，其合金层与钢基附着牢固，因此热镀件可进行冷冲、轧制、拉丝、弯曲等各种成型而不损坏镀层；（5）钢结构件热镀锌后，相当于一次退火处理，能有效改善钢基体的机械性能，消除钢件成型焊接时的应力，有利于对钢结构件进行车削加工。

（6）热镀锌后的件表面光亮美观纯。

（7）纯锌层是热镀锌中最富有塑性的一层镀锌层，其性质基本接近于纯锌，具有延展性，所以它富于挠性。

四、应用范围：热镀锌的应用随着工农业的发展也相应扩大。

因此，热镀锌制品在工业（如化工设备、石油加工、海洋勘探、金属结构、电力输送、造船等），农业（如：喷灌、暧房）、建筑（如：水及煤气输送、电线套管、脚手架、房屋等）、桥梁、运输等方面，近几年已大量地被采用。

由于热镀锌制品具有外表美观、耐腐蚀性能好等特点，其应用范围越来越广泛。

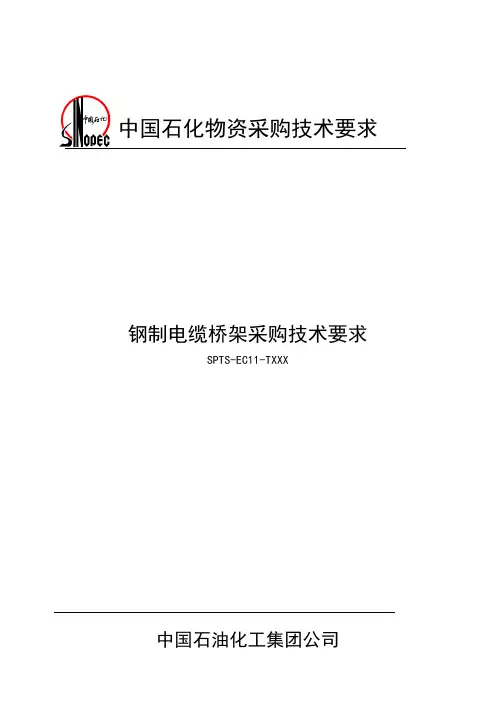

中国石化物资采购技术要求钢制电缆桥架采购技术要求SPTS-EC11-TXXX中国石油化工集团公司目录1、总则......................................... 错误!未定义书签。

2、工作范围..................................... 错误!未定义书签。

目的错误!未定义书签。

工作范围....................................... 错误!未定义书签。

3、技术要求..................................... 错误!未定义书签。

相关规定....................................... 错误!未定义书签。

相关图纸....................................... 错误!未定义书签。

综合要求....................................... 错误!未定义书签。

4、卖方提交的图纸与数据要求 ..................... 错误!未定义书签。

投标文件中应提供的技术文件 ..................... 错误!未定义书签。

中标后项目执行过程中需提供的技术文件............. 错误!未定义书签。

1、总则为做好中国石化主要电气设备的采购工作，统一中国石化行业主要电气设备和材料的采购技术要求，特制订本技术要求。

本技术要求适用于中国石化集团公司各下属企业及中国石化股份公司各分子公司的相关电气设备和材料的采购。

★2、工作范围目的本技术要求适用于钢制电缆桥架的采购。

工作范围本技术要求对钢制电缆桥架的供货范围、技术规格、技术服务、检验与验收、文件资料、工程项目实施等提出要求。

3、技术要求相关规定相关图纸综合要求执行标准GB50205-2001 《钢结构工程施工质量验收规范》GB50150-2016 《电气装置安装工程电气设备交接试验标准》GB50168-2006 《电气装置安装工程电缆线路施工及验收规范》GB50169-2006 《电气装置安装工程接地装置施工及验收规范》GB191-2008 《包装储运图示标志》GB912-2008 《碳素结构钢和低合金结构钢热轧薄钢板和钢带》GB/T5780-2016 《六角头螺栓 C级》GB/T6170-2000 《I型六角螺母》GB/ 《平垫圈 A级》GB/T93-1987 《标准型弹簧垫圈》GB/T12-2013 《圆头方颈螺栓》GB/T13384-2008 《机电产品包装通用技术条件》GB/T1804-2000 《一般公差未注公差的线性和角度尺寸的公差》GB/T700-2006 《碳素结构钢》GB/T716-1991 《碳素结构冷轧钢带》GB/T708-2006 《冷轧钢板和钢带的尺寸、外型、重量及允许偏差》GB/T709-2006 《热轧钢板和钢带的尺寸、外型、重量及允许偏差》GB/T8110-2008 《气体保护电弧焊用碳钢、低合金钢焊丝》GB/ 《电工电子产品环境试验第2部分：试验方法试验Db 交变湿热》GB/ 《电工电子产品环境试验第2部分：试验方法试验Ka 盐雾》GB/T5270-2005 《金属基体上金属覆盖层电沉积层和化学沉积层附着强度试验方法评述》GB/T6462-2005 《金属和氧化物覆盖层厚度测量显微镜法》GB/T700-2006 《碳素结构钢》GB/T12615-2015 《抽芯铆钉技术条件》GB/T8110-2008 《气体保护用电弧焊用碳钢低合金钢焊丝》GA 479-2004 《耐火电缆槽盒》JB/T10216-2013 《电控配电用电缆桥架》JB/T6743-2013 《户内户外钢制电缆桥架防腐环境技术要求》QB/T1453-2003 《电缆桥架》CECS 31-2006 《钢制电缆桥架工程设计规范》JGJ82-2011 《钢结构高强度螺栓连接技术规程》以上标准如有矛盾或要求有差异，执行较为严格的标准。

各种材质电缆桥架的优劣性比较生产实际中应用比较多的电缆桥架材质有复合环氧树脂复合型、玻璃钢及钢制热镀锌系列等，这些材质的电缆桥架各有各的特点，详细说明如下：一、拉挤玻璃钢材质：玻璃钢电缆桥架是采用拉挤工艺生产的一种电缆桥架，它采用专用无碱无捻拉挤纱、配合拉挤树脂，在高温下固化，连续拉挤成型。

它的优点是：1、生产方便快捷、生产效率较高。

2、采用专用模具，精度较高，外形尺寸一致性较好。

3、与其它材质电缆桥架相比价格较低。

4、桥架采用分体式组装成型，配置较灵活，便于组织生产。

它的缺点是：1、强度低，承载能力差。

由于工艺限制，不能生产复合型产品，故此其强度全靠产品内部的玻璃纤维纱，与其它两种材质相去甚远；并且采用分体式结构，各部分之间用螺栓或铆钉组装而成，在搬运、安装甚至使用过程，不可避免的会产生螺栓松动，造成桥架强度降低或损坏。

2、强度单向性。

产品中只有纵向的纱支，没有横向的纱支，因此产品纵向的强度较高，但横向的强度却很差，仅仅依靠表面的一层纤维毡来提供。

3、耐候性不高。

4、耐腐蚀性不强（能够达到JB/T6743-1993标准WF1等级），在腐蚀性环境下使用寿命有限。

二、钢制热镀锌系列：钢制热镀锌电缆桥架价格较低，机械强度较高，但防腐性能很差，其原因是：1、锌不能用于腐蚀性环境，因为镀锌层表面的氧化锌极易与腐蚀环境中的酸离子发生反应，导致其防腐性能失效；2、防腐层很薄，在运输、安装、使用过程中受外力损坏，腐蚀性介质通过损坏部分向金属基体腐蚀蔓延，使防护层脱落，失去保护作用。

3、因防腐层很薄，腐蚀性介质很容易通过防腐层渗透到金属基体，导致防腐层脱落失去保护作用。

4、安装过程中不可避免的切割造成的切口不便进行处理，造成切口部位极易遭到腐蚀，腐蚀介质再从此处蔓延到其它部位。

5、此类电缆桥架一般使用在非腐蚀性环境下（能够达到JB/T6743-1993标准TH级别）。

腐蚀性环境，不易使用该类电缆桥架。

三、复合环氧树脂复合型电缆桥架：复合环氧树脂复合型电缆桥架采用金属骨架两面加有防腐层的结构，采用大吨位压力机模压成型，其优点是：1、机械强度高，是所有种类电缆桥架中机械强度最高的一种，电缆桥架既有金属的钢性又有非金属的韧性。

桥架尺寸及规格参数表
以下是桥架的一般尺寸及规格参数表，具体尺寸和规格参数会根据不同的桥架类型和用途有所不同。

1. 桥架宽度尺寸：一般为100mm，150mm，200mm，250mm，300mm等。

2. 桥架高度尺寸：一般为50mm，75mm，100mm，150mm等。

3. 桥架长度尺寸：根据实际需求，常见的有1m，2m，3m，4m，5m等。

4. 材质：一般采用优质的冷轧钢板制作，也有不锈钢桥架。

5. 防腐蚀涂层：常见的有镀锌、喷塑、热浸镀锌等。

6. 承重能力：根据桥架的类型和材质有所不同，一般能承受100kg至500kg 的重量。

7. 安装方式：常见的有固定式、悬挂式、吊装式等。

8. 应用领域：广泛应用于建筑、电力、通信、石油化工、轻工制造等行业。

以上尺寸和规格参数仅供参考，具体的桥架尺寸和规格参数还需要根据实际情况和需求进行具体的设计和选择。

弱电工程中常用的几种桥架的区别弱电工程中常用的电缆桥架包括：槽式桥架、托盘式桥架、铝合金桥架和网格式桥架。

一、槽式桥架和托盘式桥架的区别槽式电缆桥架与托盘式电缆桥架是都可以敷设电力电缆；断面、结构形式不同而已。

封闭的槽盒、无盖的托盘还有梯架都属于电缆桥架，三种桥架的结构形式不同，一些性能也有差异，比如防护性以槽式最好、梯架最差，但通风冷却性却相反。

槽式电缆桥架的优势在于屏蔽和防腐，主要适用于铺设截面小但是数量却非常多的电线电缆；而托盘式缆桥架优势在于载荷大和散热好，主要就是用于铺设截面大但是数量比较小的电力电缆。

从外形来看，槽式电缆桥架是一种全封闭型电缆桥架。

托盘桥架一般指的是有孔的槽式桥架。

由于开了散热孔，托盘式桥架板材的厚度要更厚些。

槽式桥架托盘式桥架1、槽式电缆桥架主要特点是屏蔽干扰，抗腐蚀，防火，对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果，对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

适用于敷设计算机电缆、通信电缆、热电偶电缆及高灵敏系统的控制电缆等。

用于敷设截面小但数量多的电线电缆。

这也是弱电工程中最经济实用的一种桥架。

2、托盘式桥架其表面处理可根据用户需要可分为镀锌、静电喷塑和热镀锌三种，防火和抗腐蚀性能要相对差一些，在重腐蚀环境中必须作特殊的防腐处理。

托盘桥架底部有很多腰形孔，以利于散热，重量轻、载荷大，主要用于敷设截面大数量较少的电力电缆。

二、镀锌桥架和热镀锌桥架很多人以为镀锌桥架就是热镀锌桥架，其实是错误的，镀锌桥架不等于热镀锌桥架。

热镀锌桥架又可分为“热浸锌”和“热镀锌”两种，镀锌就是“冷镀锌”或“电镀锌”。

镀锌桥架是用“冷镀锌板”制造而成，而热镀锌桥架是用冷镀锌桥架经过表面处理浸锌一层热镀锌制造而成，制造工艺不同。

冷镀锌桥架的冷镀锌锌层较热镀光亮，但较薄，抗锈蚀能力较弱。

热镀锌桥架热镀锌镀层较厚，抗侵蚀能力较强。

比镀锌桥架的寿命要长，无论是硬度还是耐冲击，热镀锌是占绝对优势的。

桥架分类及规格
桥架是一种通用的电缆支架，在建筑、机房、数据中心等场所广泛应用。

它可以有效地管理电缆，保证电缆的安全性和美观性。

根据不同的用途和需要，桥架可以分为多种类型和规格。

一、分类
1. 钢制桥架：钢制桥架是最常见的一种桥架，它由钢板经过冲压、折弯等工艺制作而成。

钢制桥架具有结构坚固、承载能力高、防腐能力强等优点。

2. 铝合金桥架：铝合金桥架是一种轻质型桥架，它由铝合金材料制作而成。

铝合金桥架具有重量轻、耐腐蚀、易于安装等优点。

3. FRP桥架：FRP（玻璃钢）桥架是一种新型的复合材料桥架，它由玻璃纤维增强材料与树脂基材料复合而成。

FRP桥架具有重量轻、耐腐蚀、绝缘性好等优点。

二、规格
1. 桥宽：通常情况下，桥架的宽度为100mm、200mm、300mm、
400mm、500mm等多种规格，不同的宽度适用于不同的电缆数量和尺寸。

2. 桥高：桥架的高度也是多种规格，一般为50mm、75mm、
100mm等。

桥高的选择应根据电缆数量和尺寸来进行确定。

3. 长度：桥架的长度可以根据现场实际情况进行定制，一般长度为
2m或4m。

4. 材质：桥架材质主要有钢板、铝合金、FRP等多种选择，不同材质适用于不同环境和要求。

5. 颜色：桥架颜色也是多样化的，通常有灰色、黑色等基本颜色可供选择。

同时还可以根据客户要求进行定制。

总之，桥架作为一种重要的电缆支架，在现代建筑和设备中具有广泛应用。

在选择合适的桥架时，需要根据实际需求和环境来进行选择，并确保其安装牢固和美观大方。

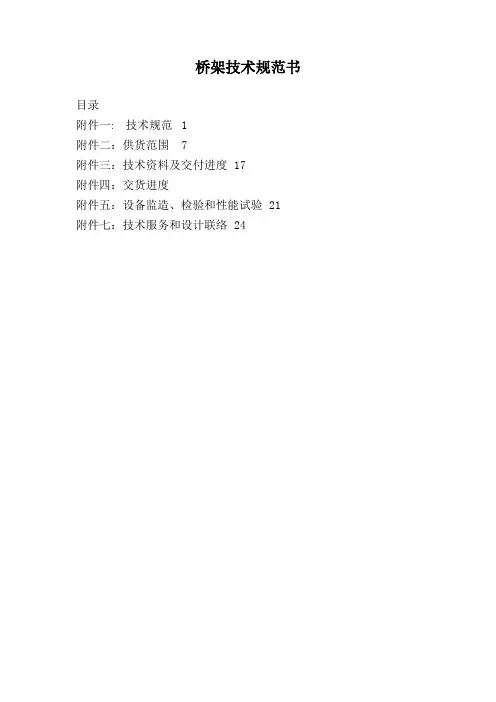

桥架技术规范书目录附件一: 技术规范1附件二：供货范围7附件三：技术资料及交付进度 17附件四：交货进度附件五：设备监造、检验和性能试验 21附件七：技术服务和设计联络 24附件一: 技术规范1、总则1.1 本设备技术规范书适用于电缆桥架的订货。

它提出了电缆桥架的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本招标书和工业标准的优质产品。

1.3 如果卖方没有以书面形式对本设备技术规范书的条文提出异议（如有请在差异表中体现），则意味着卖方提供的设备完全符合本技术规范书的要求。

1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.5 卖方所提供的产品应在相应工程或条件下有1至2台运行并已超过两年，以证明安全可靠。

1.6 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.7 本规范未尽事宜，由买、卖双方协商确定。

2环境条件1) 主厂房零米海拔高度: 408m(黄海高程)2) 多年平均气压：963.6hpa3) 多年平均气温：13.4℃4) 极端最高气温：42.6℃5) 极端最低气温：-14.8℃6) 多年平均最高：19.0℃7) 多年平均最低：8.7℃8) 多年最热月平均：26.3℃9) 多年最冷月平均：-1.2℃10) 多年平均相对湿度：60%11) 最小相对湿度：0%12) 多年平均风速： 2.4m/s13) 实测最大风速：40m/s14) 30年一遇最大风速：29.7m/s15) 污秽等级IV级（爬距：3.1cm/kV，按最高工作电压计）16）地震烈度7度水平加速度0.15g垂直加速度0.1g3 技术要求3.1 本技术规范书为电缆桥架及相关附件的技术要求。

3.1.1 本技术规范书包括以下几种型式：镀锌钢制电缆桥架及其附件（包括盖板、链接片、螺栓等）；铝合金电缆桥架及其附件（包括盖板、链接片、螺栓等）；镀锌钢制支吊架及其附件，整体电缆竖井及其附件。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
钢制电缆桥架厂家哪家好？
很多采购商和项目采购在选择钢制电缆机架厂家时都是盲目的，钢制电缆机架厂家哪个好？让我们分析一下如何判断钢制电缆桥架厂家的好坏。

选择钢制电缆桥架厂家要注意什么？
1电缆桥架厂家的规格和产品质量。

买家首先要考察电缆桥架厂家的实力，主要是厂家的规模和生产实力:实地去工厂，看生产工艺和设备规模，查看钢制电缆桥架厂家的生产许可证和产品检验证书。

全国钢制电缆桥架厂家很多，所以除了检验合格证，最重要的是产品是否符合国家标准。

对于钢制电缆桥架需求量大的项目，建议供应商去工厂看看原材料板材和电缆桥架成型后，整体制作工艺如何。

钢制电缆桥架的质量和工艺要求如下:1。

表面光滑无毛刺；2.适应使用环境的耐久性牢固；3.能满足要求的承载力。

2.价格合适。

对于买家来说，价格控制当然是最重要的。

选择全国制作钢制电缆桥架比较有人气的几家电缆桥架厂家，货比三家综合考虑。

钢制电缆桥架厂家哪家好？我相信，在阅读了小编的介绍后，大多数买家都会有自己的判断标准。

弱电工程防火桥架知识点汇总普通电缆桥架或防火烟蔓延的电缆桥架外壳加防火隔层、外壳涂防火涂料，能有效地隔绝空气，达到隔热效果，能达到火灾在规定时间内热能传达到内部，防火电缆桥架能正常运行。

此外，使用高环保颜料使桥梁上的防火涂料具有无毒、无污染、防火、防水和耐油性的特性。

一般用于敷设：电力电缆、通信信号电缆等。

防火桥架的防火性能：防火桥架执行标准应符合 JB/T 10216-2013《电控配电用电缆桥架》、GB 8624-2012《建筑材料及制品燃烧性能分级》、CECS24:90《钢结构防火涂料使用技术规范》。

防火桥架与普通桥架使用环境不同：1.防火桥架使用环境：在项目中，消防工程部分，对消防设备配电线路等会有防火要求，而防火桥架就具备这个防火性能，表面有一层结霜感的防火漆层，起到防火、隔热、阻燃效果。

2.普通桥架使用环境：钢制镀锌电缆桥架主要用于室内干燥环境下安装，镀锌也称为“电镀锌/冷镀锌”其防腐效果相比其他材质的桥架差一点，不过使用普通钢制镀锌桥架在室内干燥环境安装，是足以满足防腐要求的了，镀锌桥架毕竟成本低。

防火桥架与普通桥架要求不同：1、防火桥架要求：地下车库防火桥架耐火时间要求大于1小时，关于有防火要求的地段，防火桥架防火性能应符合CECS24:90《钢结构防火涂料使用技术规范》。

2、普通桥架要求：在工程设计中，应根据经济合理性、技术可行性、运营安全性等要素归纳桥架安装位置，确认最佳计划，并充分满足施工装置、维护修理、电缆线敷设的要求。

普通桥架标准依据《TCECS 31-2017 钢制电缆桥架工程技术规程》。

防火桥架型号：防火槽式电缆桥架：防火槽式桥架是由镀锌槽式桥架通过加工外表处理一层防火涂料出产而成，并且选用了高环保颜料使得桥架上的防火涂料具有无毒、无污染，耐火、耐水、耐油….的功能。

防火梯式电缆桥架：防火梯式桥架是用原材料电镀锌梯式桥架出产成型后，再进行防火烤漆加工，选用的是无毒型胀大防火涂料，该涂料可针对性的进行维护电缆，外表会有磨砂感，并且密度小、导热系数较低，具有优秀的隔热性。
