铸造工艺学重点

第一章铸造工艺设计概论一：设计依据：1.生产任务（a铸造的零件图样b零件的技术要求c产品的数量及生产期限）2生产条件（a设备的能力b车间原材料的应用情况和供应情况c工人的生产经验和技术水平d模具等工艺制备制造车间的加工和生产经验）3考虑经济性。

二：设计内容和程序：1铸造工艺图（a零件的工艺分析b造型及铸造方法的选择c确定浇注位置和分型面d选工艺参数e设计浇冒口，冷铁和铸肋f砂芯设计）2铸件图，3铸型装配图，4工艺卡。

第二章铸造工艺方案的确定(为看懂图例，理解原理准备）一：从避免缺陷方面审查逐渐结构：a合理的壁厚b铸件的结构不应造成严重的收缩阻碍（过渡和圆角）c内壁小于外壁d 壁厚均匀，减小肥厚的部分e利用补缩实现顺序凝固f防止铸件翘曲变形g避免浇注系统的大平面。

二：从简化铸造工艺方面改进零件结构：a改进妨碍起模的凸台，凸缘和肋板的结构b取消侧凹c改进铸件内腔的结构和减少砂芯d减少和简化分型面e有利于砂芯的固定和排气f减少清理铸件的工作量g简化模具制造h大型复杂件的分体铸造和简化小件的联合制造。

三：浇注位置的确定：a铸件的重要部分应尽量置于下部b重要加工面应朝下或呈直立状态c使铸件的大平面朝下，避免夹砂结疤类缺陷d应保证铸件能充满e应有利于铸件的补缩g避免用吊砂，掉芯或悬臂式砂芯，便于下芯，合箱及检验h应使合箱位置，浇注位置和铸件冷却位置相一致。

四：分型面的选择：a应使铸件全部或大部置于同一半型内b尽量减少分型面的数量c分型面应尽量选用平面d便于下芯，合箱和检查型腔尺寸e不使砂箱过高f受力件的分型面的选择不应削弱铸件结构强度g注意减轻铸件清理和机械加工第三章砂芯设计及铸造工艺设计参数一：砂芯的作用：形成铸件的内腔，孔和铸件外形不能出砂的部位。

二：芯头的组成：芯头长度，芯头斜度，芯头间隙，压环，防压环和积砂槽。

三：铸件尺寸公差：定义：铸件各部分尺寸允许的极限偏差。

影响因素：铸件设计要求的精度，机械加工要求，铸件数量和批量，铸造金属及合金种类，采用的铸造设备及工装，铸造工艺方法四：铸件重量公差：定义：以占铸件公称质量的百分率为单位的铸件质量变动的允许值机械加工余量：定义;铸件工艺设计时先增加的，而后在机械加工时又被切去的金属层厚度。

铸造工艺学复习大纲第一章砂型结构及其工作条件1、型（芯）砂的组成：原砂+粘结剂+附加物。

2、砂型的结构：是具有一定强度的微孔-多孔体系，由原砂、粘接剂、附加物和微孔构成。

3、①原砂：硅砂SiO2等。

骨干材料，占型砂总质量的82-99%。

②粘结剂：粘土、无机化学粘结剂（水玻璃）、有机化学粘结剂（油、树脂）。

以薄膜形式覆盖砂粒，使型砂具有必要的强度和韧性。

按粘接力产生机制分为：物理固结、化学粘接和机械粘接。

③附加物：改善型砂的工艺和使用性能。

4、原砂的作用：①提供必要的耐高温和热物理性能，以保证充型、冷却、凝固顺利，获得优质铸件。

②提供众多孔隙，使砂型具有透气性、退让性。

5、铸型的工作条件：①力学作用：浇注时冲击、冲刷—影响铸件的形状、夹砂；充型后浮力、静压力---变形、尺寸精度；冷却收缩—铸件应力、变形。

②热作用：热辐射—铸型升温；铸型内腔—气体压力升高，迁移。

③物理作用：机械粘砂、铸渗等。

④化学作用：粘结剂燃烧、分解；界面化学反应。

6、【传质】：一种物质在另一媒介物中传递。

铸造工艺中常见的传质现象：湿型风干、烘干、水分蒸发、迁移、凝聚吹气硬化、有机粘结剂的燃烧、分解产生气体的扩散和铸件表面的合金化。

7、砂型表层的水分迁移：8、【微观膨胀】：砂粒的膨胀能被湿粘土膜的收缩所抵消，仅减小孔隙而不引起砂型尺寸变化。

9、膨胀缺陷：夹砂结疤、鼠尾、沟槽。

控制热湿拉强度是控制夹砂结疤类缺陷的关键。

备注：夹砂等缺陷原因有两个：①水分迁移；②砂粒膨胀。

10、液态金属的冲刷及其造成的缺陷：砂眼、抬箱和跑火、偏芯及形状不合格。

11、气体和侵入性气孔主要成分：H2、N2、CO、CO2、O2。

CO/CO2 是表征铸型气氛还原性的标志。

12、【反应性气孔】金属与铸型、金属与溶渣或金属液内某些元素、化合物之间发生反应形成的气孔。

反应性气孔来源：①水蒸气与合金成分的反应；②型砂组分的分解；③固体碳的燃烧及气化反应。

其形成机理：CO核心说、H2核心说。

铸造工艺学复习程军超制名词：4个，每个2分；填空：20个，每个1分；简答+计算：72分。

铸造：是将液态合金注入铸型中使之冷却、凝固，制备铸件的工艺方法。

与其它工艺相比，铸造具有的优点：①适用范围广②不受金属或合金种类限制③铸件尺寸精度高④成本低廉第一章粘土砂及涂料1.铸造工艺设计：根据铸造零件的特点，技术要求，生产批量和生产条件等确定铸造方案和工艺参数，绘制工艺卡等技术文件的过程。

2.3.4.5.原砂中颗粒直径小于20um部分所占的质量分数统称为原砂的含泥量。

铸造用砂的粒形大致分为三类：即圆形、多角形、尖角形。

○、□、△角形系数（E）是铸造用硅砂的实际比表面积与理论比表面积的比值。

ZGS92-50/100(54A)：铸造用硅砂、硅砂中二氧化硅质量分数最低为90%、主要力度组成为三筛，其首筛筛号为50，尾筛筛号为100，粒度的平均细度值为54，平均细度偏差为±2。

6.粘土砂铸型常见的缺陷：夹砂、粘砂、裂纹、侵入性气孔。

7.8.第二章无机化学粘结剂型（芯）砂1.常用的无机化学粘结剂有水玻璃、水泥、磷酸盐聚合物等。

2.钠水玻璃CO2硬化法优缺点：优点：①混砂、紧实、硬化、起模均很简易。

②CO2便宜、安全。

缺点：①浇注后溃散性差。

②旧砂难用摩擦法再生。

③硬化的型、芯保存性差（尤其在寒冷潮湿条件下）。

④强度稍显不足。

3.第三章有机化学粘结剂砂程军超制第四章铸造工艺及工装设计概念第五章铸造工艺方案的确定1.型砂和芯砂的组成：原砂+粘结剂+附加物。

2.砂型铸造的铸型：湿型、干型、表面干型、自硬型3.浇注位置－浇注时，铸件在铸型中所处的位置/铸件的某个表面位于铸型的上、下还是侧面。

4.浇口位置－内浇口与铸型型腔连接处的位置/液态金属流入铸型型腔的位置。

5.浇注位置的选择原则①铸件的重要加工面应朝下或呈侧立面②尽可能使铸件的大平面朝下，以避免形成夹砂和夹杂缺陷。

③应保证铸件能充满④应有利于铸件的补缩⑤应尽可能避免使用吊砂、吊芯或悬臂砂芯，便于下芯，合箱及检验⑥应使合箱位置、浇注位置和铸件的冷却位置相一致。

铸造工艺知识点总结一、铸造工艺的概念和分类铸造是指将金属、非金属或合金等熔化后浇铸入具有一定形状和尺寸的模具中，然后冷却凝固后取出模具，得到所需要的零件或工件的一种制造工艺。

铸造工艺按照熔模的状态和工艺过程的特点可以分为几种不同的类型：1. 砂型铸造：砂型铸造是指根据铸件的形状和尺寸，用湿砂或干砂制成模型，再用模型对砂做成铸型，然后对熔化的金属或合金进行浇注制造零部件的铸造方法。

2. 水玻璃型砂铸造：是利用石英砂和水玻璃模型作为砂型的材料，结合使用水玻璃型砂发展成型剂成型、干燥、修整、组合、结合等一系列工艺来制造铸件。

3. 悬浮模型铸造：悬浮模型铸造指的是在模具内部悬浮着一个失重的模型，焊接在直角上的一个细线上，并用绳子或销子把浇注除杂质的砂粘到模具内的全部边缘之后，将无砂机从模具内挂到外崩脱，再完成一些其他工作后，即可浇注。

4. 树脂砂铸造：是指利用聚酯型、酚醛型、酚醛型树脂和固化剂到混合物塑化到模具内成型，焙烧烘干后剔净充填树脂砂进行铁铸件、钢铸件和有色金属铸件的浇铸方法。

二、铸造工艺的原理和工艺流程铸造的工艺流程主要包括融化熔炼、浇注成型、冷却凝固、脱模清理等几个主要步骤。

其工艺流程如下：1. 原料准备：选用适合铸造工艺的原料，包括金属或合金的主要元素、辅助元素以及锻造、热处理和表面处理后所需要的产品和工序等。

2. 熔化：熔化是将固态金属熔化成为液态金属的过程，熔化需要通过高温炉子和燃料进行。

通常情况下，熔化铸造的工艺过程需要液体金属铁熔化的温度为1535~1640度之间。

3. 浇注：浇注是指将熔化的金属浇注到模具中。

通常情况下，浇注后金属冷却凝固成型，然后取出模具清洗，就可以得到铸件。

4. 冷却凝固：冷却凝固是指浇注后的金属在模具中冷却凝固成型的过程。

此过程需要通过设计合理的冷却系统和外界温度控制，来保证铸件的质量和性能。

5. 脱模：脱模是指在铸件冷却凝固后，将其从模具中取出的过程。

通常需要进行机械或化学清洗，在浇铸之后确保铸件表面光洁纹理完整以及保持一定的尺寸和形状。

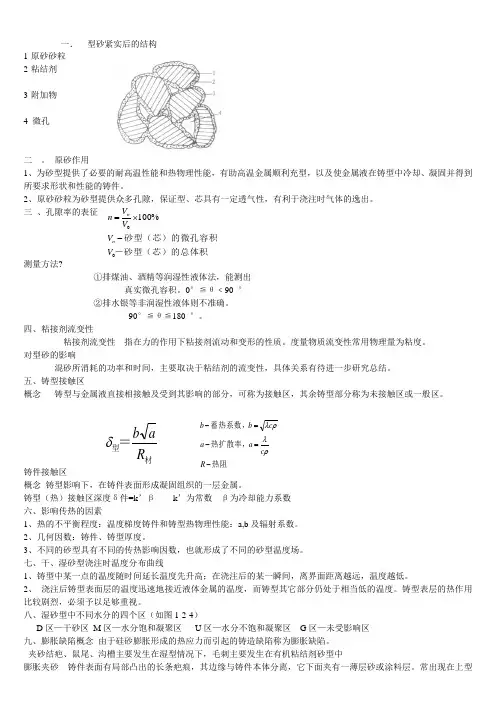

1-原砂砂粒2-粘结剂3-附加物4 微孔二 。

原砂作用1、为砂型提供了必要的耐高温性能和热物理性能，有助高温金属顺利充型，以及使金属液在铸型中冷却、凝固并得到所要求形状和性能的铸件。

2、原砂砂粒为砂型提供众多孔隙，保证型、芯具有一定透气性，有利于浇注时气体的逸出。

三 、孔隙率的表征测量方法?①排煤油、酒精等润湿性液体法，能测出真实微孔容积。

0°≦θ﹤90 °②排水银等非润湿性液体则不准确。

90°≦θ≦180 °。

四、粘接剂流变性粘接剂流变性 指在力的作用下粘接剂流动和变形的性质。

度量物质流变性常用物理量为粘度。

对型砂的影响混砂所消耗的功率和时间，主要取决于粘结剂的流变性，具体关系有待进一步研究总结。

五、铸型接触区概念 铸型与金属液直接相接触及受到其影响的部分，可称为接触区，其余铸型部分称为未接触区或一般区。

铸件接触区概念 铸型影响下，在铸件表面形成凝固组织的一层金属。

铸型（热）接触区深度δ件=k ’β k ’为常数 β为冷却能力系数六、影响传热的因素1、热的不平衡程度：温度梯度铸件和铸型热物理性能：a,b 及辐射系数。

2、几何因数：铸件、铸型厚度。

3、不同的砂型具有不同的传热影响因数，也就形成了不同的砂型温度场。

七、干、湿砂型浇注时温度分布曲线1、铸型中某一点的温度随时间延长温度先升高；在浇注后的某一瞬间，离界面距离越远，温度越低。

2、 浇注后铸型表面层的温度迅速地接近液体金属的温度，而铸型其它部分仍处于相当低的温度。

铸型表层的热作用比较剧烈，必须予以足够重视。

八、湿砂型中不同水分的四个区（如图1-2-4）D 区—干砂区 M 区—水分饱和凝聚区 U 区—水分不饱和凝聚区 G 区—未受影响区九、膨胀缺陷概念 由于硅砂膨胀形成的热应力而引起的铸造缺陷称为膨胀缺陷。

夹砂结疤、鼠尾、沟槽主要发生在湿型情况下，毛刺主要发生在有机粘结剂砂型中膨胀夹砂 铸件表面有局部凸出的长条疤痕，其边缘与铸件本体分离，它下面夹有一薄层砂或涂料层。

铸造工艺设计就是根据铸造零件的结构特点、技术要求、生产批量和生产条件等，确定铸造方案和工艺参数，绘制铸造工艺图，编制工艺卡等技术文件的过程。

1.从避免缺陷方面审查铸件结构（1）铸件应有合适的壁厚（2）铸件结构不应造成严重的收缩阻碍，注意壁厚过渡和圆角。

（3）铸件内壁应薄于外壁（4）壁厚力求均匀，减少肥厚部分，防止形成热节（5）有利于补缩和实现顺序凝固（6）防止铸件翘曲变形（7）避免浇注位置上有水平的大平面结构2.从简化铸造工艺方面改进零件结构（1）改进妨碍起模的凸台、凸缘和肋板结构（2）取消铸件外表侧凹（3）改进铸件内腔结构以减少砂芯（4）减少和简化分型面（5）有利于砂芯的固定与排气（6）减少清理铸件的工作量（7）简化模具的制造（8）大型复杂件的分体铸造和简单小件的联合铸造铸件的浇注位置是指浇注时铸件在型内的所处的状态和位置。

3.浇注位置选择应遵循的原则1．铸件的重要部分应尽量置于下部。

2重要加工面应朝下或呈直立状态。

3使铸件的大平面朝下，避免夹砂结疤类缺陷。

4．应保证铸件能充满 5应有利于铸件的补缩6避免用吊砂、吊芯或悬臂式砂芯，便于下芯、合箱及检验。

5．应使合箱位置、浇注位置和铸件冷却位置相一致这样可避免变合箱后或于浇注后再次翻转铸型。

2.3分型面：两半铸型相互接触的表面选择分型面的基本原则（1）铸件全部或大部分置于同一半型中 2尽量减少分型面的数目 3分型面尽量选择平面 4便于下芯、合箱和检查型腔尺寸5不使砂箱过高 6受力件的分型面选择不应削弱铸件的结构强度 7注意减轻铸件的清理和机械加工量4.确定砂芯形状（分块）及分盒面选择的基本原则（1）保证铸件内腔尺寸精度（2）保证操作方便（3）保证铸件壁厚均匀（4）应尽量减少砂芯数目（5）填砂面应宽敞，烘干支撑面是平面（6）砂芯形状适应造型、制芯方法。

（7）还应使每块砂芯有足够的断面，保证有一定的强度和刚度，并能顺利排出砂芯中的气体；（8）使芯盒结构简单，便于制造和使用等。

填空1、防止机械粘砂的措施：减少微孔尺寸、提高背压、用非硅砂2、防止侵入气孔的措施：减少型的发气量、易于排气、提高气体进入金属的阻力3、铸件质量三要素：交货期、价格、质量4、植物油按干燥程度分为：干性、半干性、不干性5、铸件按达到的质量指标分为：合格、一等、优等6、底柱浇注系统的种类：基本、牛角、底雨淋7、湿型砂按造型时的情况分为：面砂、背砂、单一砂8、铸件中气孔的种类：反应型、析出型、侵入型9、常用非石英砂的原砂有：铬铁、镁砂、锆砂名词解释1、铸造：铸造生产是用液态合金形成产品的方法，将液态合金注入铸型中使之冷却、凝固，这种制造金属制品的过程称为铸造生产，简称铸造。

2、机械粘砂：机械粘砂是指铸件的部分或整个表面上粘附着一层砂粒和金属的机械混合物，它是由金属渗入铸型表面的微孔中形成的。

3、起模斜度：为了方便起模，在模样、芯盒的出模方向留有一定斜度，以免损坏砂型或砂芯。

这个斜度，称为起模斜度。

4、冒口：冒口是铸型内用以储存金属液的空腔，在铸件形成时补给金属，有防止缩孔、缩松、排气和集渣的作用。

习惯上把冒口所铸成的金属实体也称为冒口。

5、砂眼：砂眼是在铸件内部或表面充塞有型砂的孔眼，它是一种较常见的铸造缺陷。

6、分型面：是指两半铸型相互接触的表面。

7、化学粘砂：化学粘砂是铸件的部分或整个表面上粘附一层由金属氧化物和造型材料相互作用而生成的低熔点化合物。

8、机械加工余量：在铸件工艺设计时预先增加的，而后在机械加工时又被切去的金属层厚度，称为机械加工余量，简称加工余量。

9、浇注系统：是铸型中液态金属流入型腔的通道之总称。

10、冷铁：为增加铸件局部的冷却速度，在型腔内部及工作表面安放的金属块称为冷铁。

11、透气性：紧实的型砂能让气体通过而逸出的能力称为透气性。

简答1、影响铸渗效果的主要因素含合金元素的涂料（或膏剂）的组成及配制、浇注温度、浇注系统及涂料层在铸型中的位置、铸型及涂料层或膏块的预热、母材合金的种类等。

第四节 特殊铸造
一.熔模铸造 二.金属型铸造 三.压力铸造
第五节 零件结构的铸造工艺性
一.铸件结构的合理性 二.铸件结构的工艺性 三.铸造方法对铸件结构的特殊要求
2
前言
商代司母戊鼎
中国商代晚期的青铜器。1939年于河南安阳殷墟商代晚期墓 出土。因腹内壁铸有“司母戊”三字而得名。该鼎造型庄严雄伟。 长方形腹，每面四边及足上部饰兽面纹。双耳，外侧饰双虎噬人 首纹。四足中空。高133厘米、口长110厘米、口宽79厘米、重 832.84千克。该鼎的化学成分为：铜84.77%，锡11.64%，铅2.79%， 其他0.8%。是中国目前已发现的最大、最重的古代青铜器。
b) 进行去应力退火 铸件机加工之前应先采用时效或去应力退
液态收缩与凝固收缩 主要表现为体积的缩减，
产生缩孔、缩松 固态收缩
导致尺寸减小，产生内 应力和出现裂纹。
18
（三） 影响合金收缩的因素
1. 化学成分 不同成分的合金其收缩率一般也不相同。在常用铸造 合金中铸刚的收缩最大，灰铸铁最小。 2. 浇注温度 合金浇注温度越高，过热度越大，液体收缩越大。 3. 铸件结构与铸型条件 铸件冷却收缩时，因其形状、尺寸的不同， 各部分的冷却速度不同，导致收缩不一致，且互相阻碍，又加之 铸型和型芯对铸件收缩的阻力，故铸件的实际收缩率总是小于其 自由收缩率。这种阻力越大，铸件的实际收缩率就越小。
图1-7 缩松形成过程示意图
21
比较缩孔和缩松的特征
缩孔：集中性，位于上部，呈倒锥形，内表面粗糙。
缩松: 分散性，为细小缩孔,位于铸件壁的轴线区域。
22
2.缩孔、缩松的防止措施 1）.定向凝固与同时凝固
按铸件壁厚分布均匀程度不同（即冷却快慢不同）,分为： 定向凝固（或称顺序凝固)-薄部先凝固，厚部后凝固，冒口最后 凝固。 同时凝固（厚薄不同部位趋近同时凝固，金属液从薄部引入）。

分 型 线
1.1 铸造工艺符号及其表示方法
铸造工艺符号是表达设计者设计意图与要求的专用符号
芯头斜度与间隙
砂芯增减量芯间间隙
捣砂出气和紧固方向
用蓝色线表示并注明斜度及 间隙数值
芯撑
用蓝色线表示，注明增减量 与间隙数值，或在工艺说明 中注明
模样活块
用蓝色线表示，箭头表示方 向，箭尾划出不同符号
冷铁
一般芯撑用红色线表示，结 构特殊的芯撑要写出“芯撑 ”字样
名称
处理方法
废砂
再生、建筑材料、复合材料、深埋
废水
沉淀、再生
熔铁炉渣
筑路材料, 惰性物可进行地埋
定铸件的凝固原则
3、标出浇注位置和分型面
4、绘出各视图上的加工余 量及不铸孔、沟槽等工艺
符号
8、计算并绘出浇注系统、 冒口的形状和尺寸，绘出 本体试样的形状、位置和
尺寸
7、画出分盒面，填砂（射 砂）方向，砂芯出气方向，
起吊方向等符号
6、绘出砂芯形状、分芯线 （包括分芯负数）、芯头 间隙、压紧环和防压环、 积砂槽及有关尺寸，标出
1.零件的技术条件和结 构工艺性分析； 2.选择铸造及造型方法； 3.确定浇注位置和分型 面； 4.选用工艺参数； 5.设计浇冒口，冷铁和 铸肋； 6.砂芯设计。
铸件图
反映铸件实际形状、尺寸和技术 要注 余公热，求量差处。反 ，，理映用不加规内标铸工范容准出基，：规的准铸，加定孔件铸工符槽验件余号收，金量和技铸属文术，件牌字条工尺号标件寸艺，是械适或重加铸用要工件于的夹检成铸具验批件设和、。计验大的收量依生、据产机，7基.础在上完，成画铸出造铸工件艺图图。的 等。
6）单件小批量生产，铸造工艺图直接用于指导生产，大量生

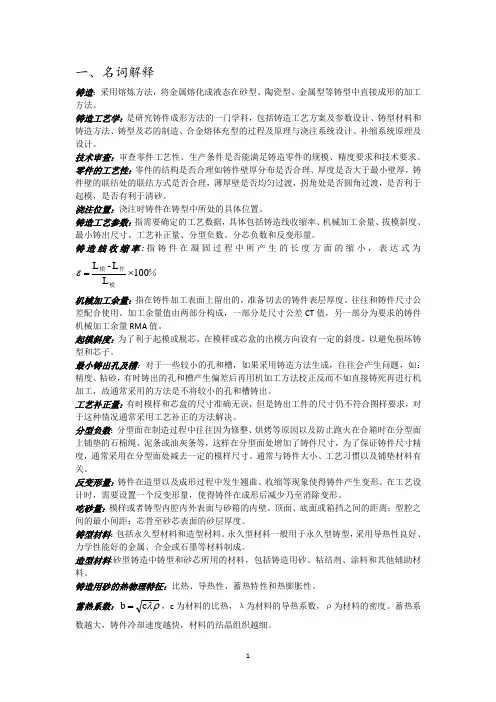

一、名词解释铸造：采用熔炼方法，将金属熔化成液态在砂型、陶瓷型、金属型等铸型中直接成形的加工方法。
