外层电子的共有化较为显著，而内壳层因交叠少共 有化不十分显著。电子的共有化运动只能在原子中相似 的壳层间进行2，021如/8/233S壳层上的电子只能在所有原子的313S 壳层上做共有化运动。
2.能带的形成
电子的共有化使本来处于同一能级的电子能量发生微 小的差异。一个电子能级因受N个原子核的作用而分裂成N 个新的靠得很近的能级。这N个新能级之间能量差异极小， 而N值很大，于是这N个能级几乎连成一片而形成具有一定 宽度的能带。
易释放电子的原子称为施主。施主束缚电子的能量状态 称为施主能级Ed，位于禁带中比较靠近导带的位置，如下图 所示。施主能级Ed和导带底Ec间的能量差为ΔEd，它称为施 主电离能。这种由施主能级激发到导带中去的电子来导电的 半导体称为N型半导体。
容易获取电子的原子称为受主。受主获取电子的能量状 态用受主能级Ea表示。也处于禁带之中，位于价带顶Ev附 近。Ea与Ev 之能量差ΔEa，称为受主电离能。这种由受主 控制材料导电性的半导体称为P型半导体。在P型半导体中， 自由空穴浓度高于自由电子浓度。
Ie
o
I
e
d
2021/8/23
4
其余物理量，如 Me 、Le 等意义与 Ie 相仿。
1.1.2. 光度学基本物理量
人为眼了是从最数常量用上的描可述见人光眼接对受各器种。波对长不辐同波射长能的的电相磁对敏
辐感射度有，不引同入的视灵见敏函度数，V不同。人的眼睛，其灵敏度也有差异。
国际照明委员会从
ΔEd
Ec Ed
2021/8/23
Ev
ΔEa
Ec
Ea
17
Ev
1.2.2.热平衡下的载流子浓度 载流子浓度就是指单位体积内的载流子数量的多少。 在一定温度下，若没有外界作用，半导体中的载流子

光电测量技术 PPT课件

光电测量技术 PPT课件

它由光电阴极、若干个倍增 极和阳极三部分组成。光电阴极 是由半导体光电材料锑—铯制造 的，入射光就在它上面打出光电 子。倍增极数目在4~14个不等。 在各倍增极上加上一定的电压，阳极收集电子，外电路形成 电流输出。工作时，各个倍增极上均加上电压，阴极K电位最低。 从阴极开始，各个倍增极E1、E2、E3、E4（或更多）电位依次 升高，阳极A电位最高。入射光在光电阴极上激发电子，由于各 极间有电场存在，所以阴极激发电子被加速轰击第一倍增极，在 受到一定数量的电子轰击后，能放出更多的电子，称为“二次电 子”。
1:硫化镉、 2:硫化铊、 3:硫化铅。
④光敏电阻的光电特性 在一定电压作用下，光敏电阻的 光电流I与照射光通量Φ的关系称为光 电特性。 光敏电阻的光电特性具有非线性。
⑤时间常数 当光敏电阻受到光照时，光电流要经过一定时间才能到达 稳定值。同样，光照停止后，光电流也要经过一定时间才能恢 复到暗电流。 光敏电阻的光电流随光强度变化的惯性，通常用时间常数 τ表示。时间常数反映了光敏电阻对光照响应的快慢程度。不 同材料的光敏电阻有着不同的时间常数。 2 光电池 光电池基于阻挡层的光电效应工作的。 在光线照射下，直接将光量转变为电动势的光电元 件。实质上它就是电压源。 光电池的种类很多，有硒光电池、氧化亚铜光电池、
物体表面受到光的照射，表面内的电子与光子碰撞， 发生能量转移，光子把全部能量转移给电子，使电子 的能量增加。如果电子的能量超过逸出功A0时，电子 就逸出物体表面产生光电发射。如果不考虑电子热运 动的能量，产生光电发射的条件是：光子能量h〃f超过 表面逸出功A0。光子能量超过表面逸出功的部分，表 现为电子的能量。
10.3 常用光电传感器及其应用
1 光敏电阻 (1) 结构和原理
光敏电阻又称光导管。光敏电阻是用半导体材料制成的。 在玻璃底板上均匀地涂上薄薄的一层半导体物质，半导体的两 端装上金属电极，使电极与半导体层可靠地电接触，然后，将 它们压入塑料封装体内。为了防止周围介质的污染，在半导体 光敏层上覆盖一层漆膜，漆膜成分的选择应该使它在光敏层最 敏感的波长范围内透射率最大。

第1章 光电检测技术PPT课件

第1章 光电检测技术PPT课件
…… 检测器件：传感器、检测仪器、检测装置、检测系统 检测过程：信号采集、信号处理、信号显示、信号输出
10
测量：将被测的未知量与同性质的标准量进行比较，确
定被测量对标准量的倍数，并通过数字表示出这个倍
数的过程
直接测量：对仪表读数不经任何运算，直接得出被测量
的数值。例如：
– 长度：直尺、游标卡尺、千分尺
4.3 光电信号检测电路的动态计算
4.4 光电信号检测电路的噪声
4.5 前置放大器
4.6 光电检测电路举例
第五章 光电直接检测系统
5.1 光电直接检测系统的基本工作原理
5.2 光电直接检测系统的基本特性
5.3 直接检测系统的距离方程
5.4 光电直接检测系统举例
第六章 光外差检测系统
6.1 光外差检测原理
• 电子检测系统：一般由传感器、信号调理器和输出环 节三部分组成。
15
光电检测系统
光
光
被
光变 电
存储
源
学 系 统
光 载
测 对
波象
光 信
电 传
换 电
息感路
信 号 处
显示
理 控制
光学变换
光电转换
电路处理
16
• 光学变换 – 时域变换：调制振幅、频率、相位、脉宽 – 空域变换：光学扫描 – 光学参量调制：光强、波长、相位、偏振 – 形成能被光电探测器接收，便于后续电学处理的光 学信息。
– 电压：万用表
– 质量：天平
间接测量：测量几个与被测量相关的物理量，通过函数
关系式计算出被测量。例如：
– 电功率：P = I × V（电流×电压）
– 重力加速度：单摆测量（L：摆的线长，T：摆动

《光电检测技术基础》课件

《光电检测技术基础》课件

信息量大
光电检测技术受到环境因素的影响较大，如温度、湿度、光照等，可能导致测量误差。
对环境条件敏感
光电检测设备通常较为昂贵，对于一些小型企业和实验室而言，购置和维护成本较高。
设备成本高
光电检测技术需要专业的知识和技能，操作和维护需要专业人员，限制了其在某些领域的应用。
专业性强
由于获取的信息量大，对数据的解读和分析需要较高的专业水平，增加了使用难度。
光纤传感技术是一种利用光纤作为敏感元件进行测量的技术，具有抗电磁干扰、耐腐蚀、可远程测量等特点。它主要用于测量温度、压力、位移等参数，在石油化工、航空航天、交通运输等领域有广泛应用。
光电检测技术的优缺点分析
05
光电检测技术利用光子与物质的相互作用，能够实现高精度的测量，尤其在光谱分析、激光雷达等领域具有显著优势。
数据解读难度大
通过改进设备结构和材料，降低环境因素对检测结果的影响，提高检测的稳定性和可靠性。
提高稳定性与可靠性
加强光电检测技术与其它相关领域的交叉融合，如物理学、化学、生物学等，拓展其在前沿科学研究中的应用。
多学科交叉融合
通过技术优化和规模化生产，降低光电检测设备的成本，促进其在更广泛领域的推广应用。
光电式传感器的应用非常广泛，例如在自动控制系统中用于检测光束的通断，在测量领域用于检测物体的位置和尺寸，在环保领域用于检测烟尘、水质等。
光电式传感器通常由光电器件、测量电路和机械装置组成，其中光电器件是核心部分，其性能直接影响传感器的测量精度和稳定性。
红外检测技术是一种利用红外辐射进行检测的技术，具有非接触、高精度、高灵敏度等特点。它主要用于测量温度、气体浓度、湿度等参数，在工业生产和科学研究等领域有广泛应用。
显示系统

光电检测原理与技术--第2章光电检测技术基础

光电检测原理与技术--第2章光电检测技术基础
单次测量的随机误差没有规律，也不可预见，不 能用实验的方法来消除。但是大量重复测量的结果遵循 某种统计规律，因此可以采用概率统计的方法来处理含 有随机误差的数据。
注意事项：
• 系统误差是测量过程中某一突出因素变化所引起的，随机 误差是测量过程中多种因素微小变化综合引起，两者不存 在绝对的界限。
c、粗大误差（Gross error）
2.1 检测量的误差及数据处理
一、 前言 二、 测量过程与误差的基本概念 三、 随机误差 四、 系统误差
一、前言
1、研究误差的意义
（1）、 确定测量误差是整个测量过程不可缺少的重要环 节。对于不知其测量误差的测量结果，往往是无法应用从而也
是无意义的。 例：机加工中，制造与某个孔相配合的轴。
（2）、误差理论是保证和提高测量准确性必要的理论依据。
例：用台式血压计测量人体血压。
测量仪器、测量方法、测量人员、测量环境、 测量对象等都会产生误差。
二、 测量过程与误差的基本概念
1、测量过程与标准
(1)测量：借助于专门设备，以确定被测对象的量值为目的所 进行的操作。它是一个比较过程，即通过一定的实验方法将被 测量与一个作为比较单位的标准量相比较的过程。 测量包括测量过程和测量结果。
试比较两电压测量结果准确度的高低。
解：A、B两电压测量结果的相对误差分别为：
rA
A xA
1.0 100.0
1%
通过比较可知A的准确度高于B
rB
B x
0.2 5.0
4%
的准确度。
c、额定相对误差
一种简化和方便实用的主要用于表示电表的误差，广泛用在电工和热工仪表方面，少 数无线电测量仪器也用这种误差表示方法。
定义：又称“疏失误差”或“寄生误差”，明显超出在 规定条件下预期的误差。 特征：明显的歪曲测量结果。成因可归纳为测量条 件突变或人为因素。

《光电检测技术》课件-光电池

《光电检测技术》课件-光电池

f/ Hz
图7-18 硅光电池的频率特性
2023/4/26
7
(4) 温度特性 光电池的温度特性是描述光电池的开路电压和短路 电流随温度变化的情况。由于它关系到应用光电池的仪器或设备的温 度漂移，影响到测量精度或控制精度等重要指标， 因此温度特性是光 电池的重要特性之一。光电池的温度特性如图19所示。从图中看出， 开路电压随温度升高而下降的速度较快，而短路电流随温度升高而缓 慢增加。由于温度对光电池的工作有很大影响，因此把它作为测量元 件使用时，最好能保证温度恒定或采取温度补偿措施。
2023/4/26
11
不宜用作电压源。
2023/4/26
4
图16 硅光电池的光谱特性
10 0
80 硒
60
硅
S /%
40
20
2023/4/26
0 400 600 800 1000 1200
/ nm
5
图 17 硅光电池的光照特性
Байду номын сангаас
光 生 电 流 / mA 光 生 电 压 /V
0.3 0.2 0.1
0
2023/4/26
0.6
开 路 电压
0.4
短 路 电流
0.2
2 000
0 4 000
照 度 / lx
6
相 对 光 电 (流%) /
（3） 频率特性 图18分别给出硅光电池和硒光电池的频率特性，横坐标 表示光的调制频率。由图可见，硅光电池有较好的频率响应。
10 0 硅 光 电池
80
60 硒 光 电池
40
20
0 1500 3000 4500 6000 7500
S4.7、光电池

《光电检测技术》课件-色敏传感器

《光电检测技术》课件-色敏传感器

2023/4/26
4
2023/4/26
2
二、色敏传感器的应用
色彩信号处理电路
2023/4/26
3
识别色彩, 必须获得两个光电二极管的短路电流 比。 故采用对数放大器电路, 在电流比较小的时 候, 二极管两端加上的电压和流过电流之间存在 近似对数关系, 即OP1、OP2输出分别跟lnISD1、 lnISD2成比例, OP3取出它们的差。输出为Uo = C（ln ISD2-lnISD1）= C ln (ISD2/ ISD1), 其正比于短路电流比ISD2/ISD1的对 数。其中c为比例常数。将电路输出电压经A/D变 换, 处理后即可判断出与电平相对应的波长（即 颜色）。
S4-11 、色敏传感器

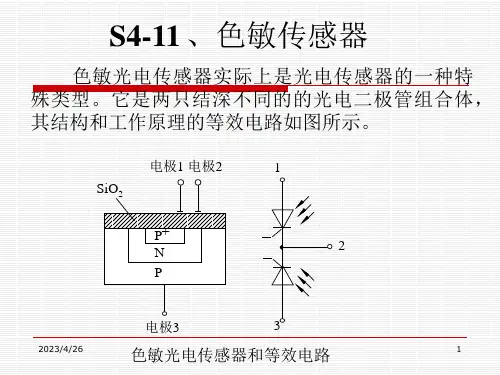

色敏光电传感器实际上是光电传感器的一种特 殊类型。它是两只结深不同的的光电二极管组合体， 其结构和工作原理的等效电路如图所示。
