下载文档原格式
钢筋混凝土排水管径向挤压工艺流程图下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!钢筋混凝土排水管径向挤压工艺流程详解在现代建筑工程中，钢筋混凝土排水管因其坚固耐用、抗压性强等特点，被广泛应用于城市排水系统。
![混凝土和钢筋混凝土排水管[1]](https://img.taocdn.com/s1/m/46af9197dc3383c4bb4cf7ec4afe04a1b171b056.png)
混凝土和钢筋混凝土排水管[1]混凝土和钢筋混凝土排水管是一种常见的排水管材料。
作为一种重要的基础设施建材，它们在城市排水系统中起着重要的作用。
本文将详细介绍混凝土和钢筋混凝土排水管的特点、制造工艺及其在城市排水系统中的应用。
一、混凝土排水管混凝土排水管指以水泥、砂、骨料等材料为原料，经过配比、搅拌、浇注、凝结、养护等工艺制成的排水管道。
特点：1、强度高：混凝土排水管的强度高，负载能力大，是一种强度较高的排水管材料。
2、耐腐蚀：混凝土排水管内壁平整光滑，不易生锈和腐蚀，长期使用不会出现物理性能下降的情况。
3、防止渗漏：混凝土排水管的内壁平整光滑，密实度高，较好的防止了渗漏出现的情况。
制造工艺：1、原料准备：水泥、砂、骨料等原料需按照一定比例混合，确保混凝土的质量。
2、搅拌：将混合的原料放入搅拌机中，进行搅拌混合。
3、浇注：搅拌后的混凝土通过管道浇注成型。
4、凝结：在混凝土凝结前对其进行振捣，增加密实性。
5、养护：进入混凝土养护期，养护时间可根据混凝土的配方及环境温度、湿度等因素决定。
应用：混凝土排水管广泛应用于城市排水系统中，包括用于工业、农业和城市建设等领域的排水。
二、钢筋混凝土排水管钢筋混凝土排水管是以水泥、砂、骨料为原料，再加入钢筋骨架，通过搅拌、浇注、凝固等工艺形成管道的排水管材料。
特点：1、质量稳定：钢筋混凝土排水管采用钢筋骨架，使其内部结构更加稳定，质量更加可靠。
2、强度高：钢筋混凝土排水管采用钢筋骨架，使其强度更高，负载能力更强。
3、耐久性强：钢筋混凝土排水管的内壁平整光滑，耐久性更强。
制造工艺：1、原料准备：水泥、砂、骨料等原料和钢筋骨架按一定比例混合。
2、搅拌：将混合的原料和钢筋骨架放入搅拌机中，进行搅拌混合。
3、浇注：将搅拌后的混凝土和钢筋骨架通过管道浇注成型。
4、凝结：在混凝土开始凝固前对其进行振捣，增加密实性。
5、养护：进入混凝土养护期，养护时间可根据混凝土的配方及环境温度、湿度等因素决定。
承插式钢筋混凝土排水管直埋敷设施工工法承插式钢筋混凝土排水管直埋敷设施工工法一、前言承插式钢筋混凝土排水管直埋敷设施工工法是一种应用于排水系统建设中的施工工艺。
它具有快捷、高效、结构稳固等特点，能够在较短时间内完成排水管道的敷设，减少工程成本，提高工程质量。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及实际工程应用。
二、工法特点承插式钢筋混凝土排水管直埋敷设施工工法的特点主要有：1. 快捷高效：采用承插式钢筋混凝土管道，不需要进行过多的焊接工作，使施工速度大大提高；2. 结构稳固：铸铁插接件的使用能够保证管道的连接牢固，耐久性强；3. 适应性广：可适用于不同直径的排水管道，可满足各类工程的需要；4.施工成本低：相较于传统的施工工法，承插式钢筋混凝土排水管直埋敷设施工工法能够减少劳动力和材料资源的浪费，从而节约成本。
三、适应范围承插式钢筋混凝土排水管直埋敷设施工工法适用于城市排水系统、工业园区、农田排水等多种场景。
无论是新建工程还是改造工程，都能够提供高效、稳定的排水功能。
四、工艺原理该工法的工艺原理是通过使用承插式钢筋混凝土管道和铸铁插接件，实现排水系统的连接。
施工过程中采取的技术措施包括：设计合理的排水管道布置方案、清理施工区域、安装管道支撑结构、进行混凝土管道的铺设、连接插接件、进行压力测试以及进行土方回填等措施。
五、施工工艺施工工艺主要包括：现场勘测、定位和标高、土方开挖、基础施工、管道敷设、连接插接件、施工质量验收等阶段。
在每个阶段，都需要具体的操作步骤和施工要求，以确保施工质量和工程进度。
六、劳动组织劳动组织是施工过程中的重要环节。
在劳动组织中，需要确定施工人员的数量和分工，制定施工计划并明确工作任务，确保施工过程的协调性和高效性。
七、机具设备施工过程中需要使用的机具设备主要包括挖掘机、起重机、输送机、混凝土泵车等。
这些设备能够提高施工效率，并保证施工的安全性和稳定性。

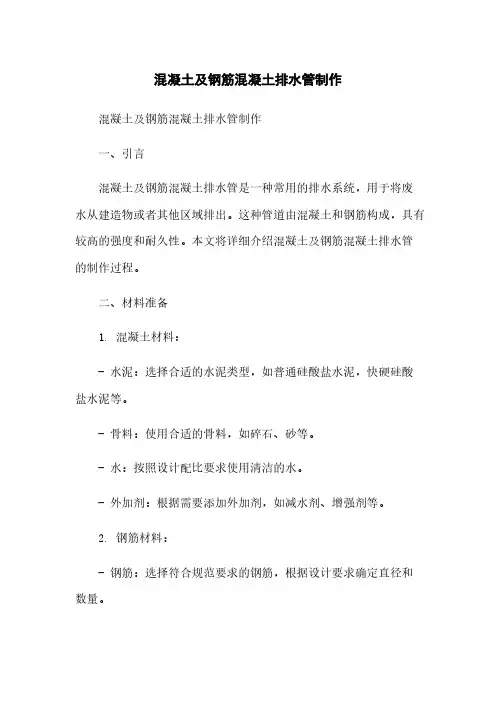

混凝土及钢筋混凝土排水管制作混凝土及钢筋混凝土排水管制作一、引言混凝土及钢筋混凝土排水管是一种常用的排水系统，用于将废水从建造物或者其他区域排出。
这种管道由混凝土和钢筋构成，具有较高的强度和耐久性。
本文将详细介绍混凝土及钢筋混凝土排水管的制作过程。
二、材料准备1. 混凝土材料：- 水泥：选择合适的水泥类型，如普通硅酸盐水泥，快硬硅酸盐水泥等。
- 骨料：使用合适的骨料，如碎石、砂等。
- 水：按照设计配比要求使用清洁的水。
- 外加剂：根据需要添加外加剂，如减水剂、增强剂等。
2. 钢筋材料：- 钢筋：选择符合规范要求的钢筋，根据设计要求确定直径和数量。
三、制作步骤1. 模板制作：- 根据设计要求确定排水管的尺寸和形状。
- 使用合适的模板材料，如木板、钢板等制作模板。
2. 混凝土浇筑：- 在准备好的模板内部铺设隔离层，以防止湿浆渗漏。
- 根据设计要求制作混凝土配合比。
- 将预先准备好的混凝土倒入模板内，使用振动器进行浇筑和压实。
- 在混凝土充分凝固之前，及时修整表面以得到平整的结果。
3. 钢筋纵向布置：- 根据设计要求，在混凝土浇筑前，在模板内布置纵向钢筋。
- 按照设计要求，使用托架将钢筋固定在模板中。
4. 钢筋横向布置：- 在混凝土充分凝固后，根据设计要求，在管道的顶部或者侧面进行横向钢筋布置。
- 使用焊接或者绑扎的方式将横向钢筋与纵向钢筋连接。
5. 浇注剩余混凝土：- 若需要，在钢筋布置完成后，继续浇注剩余混凝土，以确保整个管道的完整性和耐久性。
四、检验与验收1. 混凝土强度检验：- 根据设计要求，在混凝土充分凝固后取样进行强度检验。
2. 尺寸检查：- 使用合适的工具测量管道的内径、外径和长度是否符合设计要求。
3. 表面质量检查：- 检查混凝土表面是否平整、光滑，无明显裂缝和损伤。
4. 钢筋保护层检查：- 根据设计要求，检查钢筋与混凝土表面之间的保护层厚度是否符合要求。
五、附件本所涉及的附件如下：- 设计图纸：展示了混凝土及钢筋混凝土排水管的尺寸和形状。
钢筋混凝土排水管1. 引言钢筋混凝土排水管是一种常用于排水系统中的管道材料，具有优异的耐用性和强度。
它由钢筋和混凝土组成，经过特殊的工艺制作而成。
本文将介绍钢筋混凝土排水管的特点、应用和制作过程。
2. 特点钢筋混凝土排水管具有以下特点：•耐用性：钢筋混凝土排水管耐腐蚀、耐磨损，具有长期使用的能力。
•强度：钢筋混凝土排水管具有高强度，能够承受较大的水压和土压。
•灵活性：钢筋混凝土排水管可按照不同的需求进行定制，适应各种排水系统的设计要求。
•排水效果好：钢筋混凝土排水管内表面光滑，不易积存杂物，确保排水畅通。
•环保：采用混凝土材料制作，无毒无害，对环境友好。
3. 应用钢筋混凝土排水管广泛应用于以下领域：•城市排水系统：用于市区、工业园区的雨水排放和污水处理。
•农田排水系统：用于农田的排水和灌溉。
•铁路和公路排水系统：用于铁路和公路沿线的排水，防止积水影响交通安全。
•工业排水系统：用于工厂和企业的生产废水排放。
•建筑排水系统：用于建筑物的屋顶雨水排放和地下室的防水。
4. 制作过程钢筋混凝土排水管的制作过程一般包括以下步骤：1.材料准备：准备混凝土、钢筋等制作材料。
2.模具制作：根据排水管的尺寸和形状，制作适应的模具。
3.钢筋布置：将钢筋按照设计要求布置在模具中。
4.混凝土浇筑：将混凝土倒入模具中，确保充实均匀。
5.养护处理：在混凝土凝固后，进行养护处理，以提高强度和耐久性。
6.拆模和后续处理：将模具拆除，剥离表面的浮石等不良部分，使排水管表面光滑。
5. 维护与保养钢筋混凝土排水管的维护与保养对于延长使用寿命和确保排水效果至关重要。
以下是一些常见的维护措施：•定期清理：定期清理排水管内的杂物和堆积物，避免堵塞。
•检查和修复：定期检查排水管的外观和连接部分，如有损坏及时修复或更换。
•防冻处理：在寒冷地区，需要采取防冻措施，防止排水管受到冻胀破坏。
•防腐处理：钢筋混凝土排水管可以进行防腐处理，增加其耐久性。
钢筋混凝土排水管生产工艺
钢筋混凝土排水管是一种常用的排水设备，其生产工艺主要包括原材料准备、配料、搅拌、浇注、养护等步骤。
首先是原材料准备。
钢筋混凝土排水管的主要原材料包括水泥、粗集料、细集料和钢筋。
水泥采用普通硅酸盐水泥，粗细集料一般采用石灰石、河砂等。
钢筋一般采用普通碳素钢筋。
配料是生产过程中的一项重要步骤。
根据设计要求，按照一定比例将水泥、粗细集料和适量的水进行混合配料。
其中，水泥的用量应根据设计要求确定，粗细集料的比例也要根据设计要求进行调整，以确保混凝土的性能。
搅拌是将配料进行充分混合的过程。
搅拌主要采用混凝土搅拌机进行，首先将配料放入搅拌机内，然后加入适量的水，启动搅拌机进行搅拌。
搅拌时间一般为2-3分钟，使配料完全混合
均匀。
浇注是将混凝土倒入模具中的过程。
首先将模具放置在适当的位置，倒入已经搅拌好的混凝土，同时利用振动器进行振动，确保混凝土填充到模具内，并排除空气泡。
浇注完毕后，将模具移至养护区域。
养护是为了确保混凝土的强度和耐久性。
混凝土浇筑完毕后，应尽快进行养护。
养护期间，应及时浇水保持混凝土的湿润，并适当加强管理，以确保养护效果。
以上就是钢筋混凝土排水管生产工艺的主要步骤。
在实际生产中，还需根据具体要求和实际情况进行调整和改进，以确保生产出符合标准要求的钢筋混凝土排水管。
钢筋混凝土排水管制作工艺
钢筋混凝土（Reinforced Concrete，简称RC）排水管是一种常用于建筑、工程和道路排水系统中的管道材料。
RC排水管具有强度高、耐久性好、抗渗透性强等特点，能够有效地排水并抵抗地下水压力。
下面是钢筋混凝土排水管的制作工艺步骤：
1. 材料准备：准备所需的水泥、砂子、石子、钢筋等材料。
2. 制作模具：根据需要的管道规格，制作出相应尺寸的模具。
模具可以使用木板或金属板制作，确保模具具有所需的强度和尺寸精度。
3. 钢筋加工：根据设计要求，将钢筋进行裁剪和弯曲处理。
钢筋的加工要符合相关标准和规范，确保其在管道中具有良好的支撑和承载能力。
4. 混凝土浇筑：在模具中铺设好钢筋后，开始进行混凝土的浇筑。
通过控制混凝土的配料比例和浇筑过程中的振动，确保混凝土的密实性和均匀性。
5. 养护：混凝土浇筑完成后，需要对其进行养护。
养护期间应保持适宜的湿度和温度，以促进混凝土的强度发展和成型。
6. 拆模和维修：养护期结束后，可以将模具拆除。
同时，检查排水管的外观和质量，对有缺陷或损坏的地方进行修补。
7. 安装：将制作好的钢筋混凝土排水管安装到所需位置。
根据设计要求和实际情况，进行管道连接、固定和密封等工作。
需要注意的是，在制作钢筋混凝土排水管时，应参考相关建筑标准和规范，确保制作过程和材料使用符合要求。
此外，排水管的制作工艺还可以根据具体情况进行调整和改进，以满足工程的需求。
混凝土排水管施工工艺标准版本：第1版文件编号：JGSZ-JS04-003 1 适用范围本工艺适用于市政工程混凝土排水管道的施工。
2 主要应用标准和规范2.0.1《给水排水管道工程施工及验收规范》（GB50268-2008）2.0.2《城市道路工程施工质量验收规范》（DBJ50-078-2008）2.0.3《混凝土强度检验评定标准》(GB/T50107-2010)2.0.4《市政排水管道工程及附属设施》（06MS201）2.0.5《混凝土和钢筋混凝土排水管》（GB/T11836-2009）3 施工准备3.1技术准备3.1.1 施工前做好施工设计图会审，编制施工方案、进行施工安全技术交底。
3.1.2 完成测量控制桩交接、复测工作，并进行护桩及加密桩点布置。
3.1.3 对现场地下管线情况进行调查并制定处理（保护）方案。
3.2 材料准备根据材料计划组织材料进场，工程所用管道、构（配）件和主要原材料等产品进入施工现场时必须进行进场验收并妥善保管。
进场验收时应检查每批产品的订购合同、质量合格证书、性能检验报告、使用说明书等，并按国家有关标准规定进行复检，验收合格后方可使用。
3.3 主要机具设备3.3.1机械设备挖掘机、自卸车、空压机、凿岩机、搅拌机、振动棒、水泵、压路机、小型碾压设备。
3.3.2 检测设备全站仪、水平仪、卷尺、直尺等。
3.4 作业条件3.4.1 业主提供的图纸资料已齐全，设计已进行技术交底和现场交桩，施工方案已经过监理工程师及业主批准。
3.4.2现场施工测量放线已全部完成，并经监理复检合格。
3.4.3施工区域内的地下管线等已调查清楚并制定方案采取措施妥善处理。
3.4.4 施工机具设备已进场。
3.4.5 施工用水、用电及排水按照施工平面布置完毕，并保持排水畅通。
3.4.6 已对现场施工人员进行安全技术交底。
3.4.7现场文明施工、环境保护措施已落实。
4 施工操作工艺4.1工艺流程测量放样→沟槽开挖→地基处理→基础施工→管道安装→管座混凝土浇筑→接口处理→沟槽回填4.2 施工操作方法4.2.1测量放样按设计要求进行测量放样，测量精度应满足相应规范要求。
混凝土及钢筋混凝土排水管标准规范一、引言混凝土及钢筋混凝土排水管是现代建筑中常用的排水管道材料。
为保证排水系统的正常运行，必须制定相应的标准规范，保证混凝土及钢筋混凝土排水管的品质和安全性。
本文旨在详细介绍混凝土及钢筋混凝土排水管的标准规范，以便于相关行业人员在使用和生产过程中遵守标准规范，确保排水管道的质量和安全。
二、混凝土及钢筋混凝土排水管的材料和制造工艺1.材料要求：（1）混凝土混凝土应符合GB/T 50080《普通混凝土工程用混凝土》标准规范。
（2）钢筋钢筋应符合GB1499.2《混凝土用钢筋》标准规范。
（3）砂浆砂浆应符合GB/T 14684《建筑用砂浆》标准规范。
2.制造工艺（1）混凝土排水管①搅拌混凝土应采用机械搅拌方式，按照比例加入水泥、砂、碎石、水和各种添加剂，搅拌时间应符合GB/T 9142《混凝土拌合物试验制作方法》标准规范。
②模具混凝土排水管的模具应符合GB/T 1346《建筑混凝土制品模具》标准规范，模具内表面应平整，无明显裂纹和缺陷。
③振捣混凝土排水管应采用振动方式，振动频率和振幅应符合GB/T 50081《混凝土振捣试验方法》标准规范。
（2）钢筋混凝土排水管①筋骨架钢筋混凝土排水管的筋骨架应符合设计要求，钢筋应采用螺旋钢筋，钢筋直径和间距应符合GB/T 1499.2《混凝土用钢筋》标准规范。
②混凝土混凝土应符合GB/T 50080《普通混凝土工程用混凝土》标准规范。
③制造钢筋混凝土排水管的制造应采用机械振捣和模压成型的方式，模具应符合GB/T 1346《建筑混凝土制品模具》标准规范。
三、混凝土及钢筋混凝土排水管的规格和尺寸1.规格混凝土及钢筋混凝土排水管的规格应符合设计要求，并应符合以下标准规范：（1）GB/T 11836《水泥制品尺寸公差》（2）GB/T 11835《水泥制品标准尺寸》（3）GB/T 50229《城市排水管道设计规范》2.尺寸混凝土及钢筋混凝土排水管的尺寸应符合设计要求，并应符合以下标准规范：（1）GB/T 11835《水泥制品标准尺寸》（2）GB/T 50229《城市排水管道设计规范》四、混凝土及钢筋混凝土排水管的质量控制1.外观质量混凝土及钢筋混凝土排水管的外观应平整，表面应光滑，无明显的裂缝、破损和变形。
钢筋混凝土排水管生产工艺混凝土和钢筋混凝土排水管工艺技术规程1.总则1.1为使企业生产的混凝土和钢筋混凝土排水管(以下简称排水管)产品质量达到GB/T11836《混凝土和钢筋混凝土排水管》及JC/T640《顶进施工法用钢筋混凝土排水管》要求，不断提高全行业生产管理和质量管理水平，特制订本工艺技术规程。
1.2本规程适用于GB/T11836及JC/T640中规定的产品种类和产品规格，并采用离心、悬辊、立式震动工艺制作排水管，以及采用立式挤压和芯模振动加压工艺制作排水管的企业，采用其他工艺制作同类产品的企业可参照执行。
1.3本规程对排水管生产过程提出的各项工艺技术要求，是企业生产的技术依据。
各企业应结合生产条件和产品特点等实际情况，制订本企业的工艺操作规程。
2.原材料2.1水泥2.1.1生产排水管可采用不低于强度等级32.5的硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥、快硬硫铝酸盐水泥，其性能符合GB175《硅酸盐水泥、普通硅酸盐水泥》、GB199《快硬硅酸盐水泥》、GB748《抗硫酸盐硅酸盐水泥》、GB1344《矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥》、JC714《快硬硫铝酸盐水泥》的规定。
离心工艺不宜采用火山灰质硅酸盐水泥。
2.1.2进厂水泥应有水泥厂提供的标注有生产许可证标记的产品质量合格证。
袋装水泥包装袋上应有品种、强度等级、生产厂名和出厂日期及生产许可证标记。
水泥厂要提供水泥检验报告，根据需要应提供碱含量指标。
2.1.3袋装水泥应按生产厂名、品种、强度等级分别码放，不得混垛，并有防雨、防潮措施；散装水泥也按上述要求分仓储存，不得混仓。
储存中的水泥不应有风化、结块现象。
2.1.4对水泥质量有疑问或水泥出厂超过3个月时，应复验其强度等级、标准稠度用水量、凝结时间和体积安定性，并按试验结果使用。
2.2砂子应符合GB/T14684《建筑用砂》的规定。
宜采用细度模数为3.0～2.3的中砂，其含泥量不得大于3%。
当采用海砂制作钢筋混凝土排水管时，其氯盐含量(以NaCl计)不得大于0.1%。
2.3石子2.3.1石子应符合GB/T14685《建筑用卵石、碎石》的规定，针片状颗粒含量不得大于15%，含泥量不得大于1%，泥块含量不得大于0.5%。
2.3.2石子最大粒径，对于混凝土管不得大于管壁厚的1/2，对于钢筋混凝土管不得大于管壁厚的1/3，并不得大于环向钢筋净距的3/4。
采用悬辊和挤压工艺时，宜选用粒径稍小的石子。
2.4进厂的砂、石应分开堆放在坚硬的地坪上，其中不得混有杂草、树叶等。
冬季结冰地区搅拌混凝土用砂不得混有冻块。
进厂的砂、石材料根据需要应有碱活性试验报告单。
2.5水水应符合JGJ63《混凝土拌合用水》的规定。
2.6混凝土外加剂及粉煤灰2.6.1根据需要可选用减水剂、早强剂、促凝剂、缓凝剂、膨胀剂等。
其性能应符合GB8076《混凝土外加剂》的规定。
钢筋混凝土排水管中不得掺有对钢筋有腐蚀作用的混凝土外加剂。
采用蒸汽养护的不得掺引气型混凝土外加剂。
2.6.2对所用的混凝土外加剂需先经过混凝土试验，取得预期效果后再掺用，并根据试验结果适当调整制管工艺参数。
2.6.3混凝土外加剂宜采用水剂，并应准确计量，在混凝土搅拌时加入。
当直接采用粉状混凝土外加剂时，应延长搅拌时间1min。
2.6.4外掺粉煤灰的质量应符合GB1596《用于水泥和混凝土中的粉煤灰》的规定。
2.7进厂的水泥、砂、石、钢筋、外加剂、粉煤灰等原材料，应经检验合格后方可使用。
2.7.1根据设计要求选用低碳钢热轧圆盘条、钢筋混凝土用热轧带肋钢筋或冷轧带肋钢筋，直径不得小于3.0mm，其性能应符合GB/T701《低碳钢热轧圆盘条》、GB1499《钢筋混凝土用热轧带肋钢筋》、GB13788《冷轧带肋钢筋》的规定。
2.7.2进厂钢筋应有质量合格证，并按规格、按批量抽检；同规格热轧圆盘条每批不大于60t，冷拔低碳钢丝不大于5t，其检验项目为屈服强度、极限抗拉强度、180°冷弯次数及伸长率。
2.7.3钢筋应按规格存放，保持标牌完整，并有防雨、防潮设施。
钢筋表面不应有伤痕、锈蚀(凹坑、麻面或氧化皮)和油污。
用于滚焊成型骨架的钢筋应保持表面光洁。
3.混凝土3.1管体混凝土设计强度不得低于30MPa，用于制作顶管的混凝土强度不得低于40MPa。
出厂强度不得低于设计强度的80%。
3.2混凝土原材料必须经过称重计量，计量允许偏差：水泥、水、外加剂、粉煤灰，±2%；砂子、石子，±3%。
宜采用电子称重装置计量，不得使用磅秤、拉杆秤计量。
3.3混凝土搅拌的最短时间(自全部材料装入至混凝土卸出止)按表1规定：表1混凝土塌落度(cm) 搅拌机类型搅拌机容积(L)400～1000 1000以上≤3 自落式120s 150s强制式90s 120s＞3 自落式90s 120s强制式60s 90s3.4搅拌后的混凝土拌合物按生产班次抽样测定坍落度或稠度。
离心工艺坍落度宜采用40mm～70mm；立式震动工艺坍落度宜采用20mm～50mm；悬辊工艺、立式挤压工艺和芯模振动加压工艺维勃稠度宜采用20s～60s。
3.5在混凝土的浇注地点随机取样制作试块，三个试件为一组。
每天拌制的同配比混凝土，取样不得少于一次，每次制作3组试块。
其中一组在标准条件下养护28d，检验设计强度；另外两组与产品同条件养护，检验脱模强度和出厂强度。
3.6混凝土抗压强度试验及评定方法按GB11837《混凝土管用混凝土抗压强度试验方法》及GBJ107《混凝土强度检验评定标准》的规定进行。
3.7混凝土混合物卸出搅拌机至喂料结束的间隔时间：环境温度高于25℃时，不超过60min；环境温度低于25℃时，不超过90min。
3.8北方地区日平均温度低于5℃时，应对砂石料预热(不超过60℃)，并使用热水(不超过80℃)进行搅拌，并延长搅拌时间1min。
3.9第一次搅拌混凝土时，搅拌机应先充分湿润，并按配合比增加水泥用量10%。
4.钢筋骨架4.1钢筋骨架可用手工绑扎或焊接成型。
对于悬辊工艺应采用焊接成型的骨架。
4.2公称内径小于等于1000mm的管子，宜采用单层配筋(有特殊要求的除外)，配筋位置至管内壁的距离为壁厚的2/5；公称内径大于1000mm的管子，宜采用双层配筋。
4.3钢筋骨架的环向钢筋间距不得大于150mm，并不得大于管壁厚的3倍；纵向钢筋根数不得少于6根，手工绑扎架骨的纵向钢筋间距不得大于300mm，焊接骨架的纵向钢筋间距不得大于400mm。
4.4环向钢筋搭接处理应符合GB50204《混凝土结构工程施工及验收规范》的规定。
两端部环向钢筋应各密缠1～2环。
4.5钢筋骨架一般应加保护层定位卡，并宜采用塑料定位卡。
双层钢筋骨架的层间要用架立筋连接牢固。
4.6钢筋骨架要有足够的刚度，接点牢固，不松散、不塌、倾斜，无明显的扭曲变形和大小头现象，在运输骨架、装模及成型管子过程中，能保持其整体性。
4.7钢筋骨架各部尺寸允许偏差：直径±5mm；长度+0-10mm；环数+10环；螺距±5mm(连续10环平均值)。
4.8手工绑扎钢筋骨架4.8.1绑扎应在专用成型机架上进行。
纵向钢筋应预先调直，定长切断；环向钢筋不应有扭曲，并应配制一定环数的斜向钢筋。
4.8.2采用20号～22号镀锌铁丝或火烧丝绑扎，所有环向钢筋与纵向钢筋交叉点均应绑扎固定，漏绑率不应大于2%，沿纵向钢筋长度排列的绑扣应呈正反向交叉形式。
4.8.3∮1000mm以上规格或Ⅱ级以上管子，手工绑扎钢筋骨架的端部环向钢筋与纵向钢筋交叉点宜采用手工电弧焊加固。
4.9焊接钢筋骨架4.9.1所有交叉点均应焊接牢固，邻近接点不应有两个以上的交叉点漏焊或脱焊。
整个钢筋骨架漏、脱焊点数量不大于总交叉点的3%，且全部采用手工绑扎补齐。
4.9.2焊后钢筋极限抗拉强度降低值应不大于原始强度的10%，接点侧向拉开力不应小于1kN。
4.9.3焊接钢筋骨架不应有明显的纵向钢筋倾斜或环向钢筋在接点处出现折角的现象。
纵向钢筋端头露出环向钢筋长度不应大于15mm。
5.模具组装5.1组装后的管模尺寸误差应小于GB/T11836《混凝土和钢筋混凝土排水管》规定的该规格管子各部尺寸允许偏差要求。
两端口及合缝应无明显间隙，各部分之间连接的紧固件应牢固可靠。
5.2立式震动和芯模振动成型管模的底板应平整，内外模与底板、合缝之间要有密封措施，内外模垂直于底板并准确定位。
5.3管模内壁应清理干净，剔除残存的水泥浆渣。
管模内壁及挡圈、底板均应涂上隔离剂。
5.4隔离剂可选用油脂、乳化油脂、松香皂类等。
其基本要求为不粘接和污染管壁，成膜性好，易涂刷，与钢模附着力强。
5.5蜡脱模5.5.1管模内壁的蜡层应以离心方式成型，要求蜡层厚度均匀，表面光滑。
蜡层内径符合管外径尺寸要求。
5.5.2根据地区、季节气温不同选用不同熔点的石蜡，一般用熔点54℃以上的纯净石蜡。
蜡液温度不低于90℃，夏季高温应对石蜡层冷却降温以保证其有一定的硬度，冬季低温时应先预热管模以防止蜡层脆裂。
5.6钢筋骨架装入管模前应保证其规格尺寸正确，保护层间隙均匀准确，在组装后的管模内钢筋骨架一般应不松动。
采用蜡脱模时，钢筋骨架装入管模时应有防止划蜡的保护措施。
5.7同一套管模各部件宜编号，定位组装。
6.离心成型6.1离心制管机6.1.1离心制管机应满足在工艺设计转速范围内无级调速，带管模高速运转平稳，管模不颠不跳，托轮及跑轮的不圆度误差应小于0.1mm。
6.1.2机座牢固，同轴托轮顶点水平高差、同轴托轮直径误差、相邻两托轮轴不平行度误差均不大于1mm。
6.1.3轴距确定应以管模跑轮与两托轮间切点至管模中心夹角70～110°为宜(管径越大夹角越小)，以此确定离心机适应的管径范围。
6.2制作较大直径的管子宜采用混凝土喂料机。
按管壁厚度不同采取不同的喂料层数，如表2规定。
表2管壁厚度(mm) 喂料层数＜80 180～150 2＞155 36.3离心制度每层料均应经过慢、中、快三个速度阶段成型，其管模转速可参考下列条文确定。
6.3.1慢速(n慢)用下面公式计算：n慢＝K•300√R其中：n慢——喂料转速，r/min;R——管模半径，cm;K——系数，1.5～2.0。
6.3.2快速(n快)可用管模线速度控制。
参考下面数值选用：∮1350mm以下为10m/s～15m/s；∮1500mm～2400mm为15m/s～25m/s。
6.3.3中速(n中)用下面公式计算：n中＝n快/2式中：n中——中速转速，r/min;n快——快速转速，r/min。
6.3.4慢速时间以完成喂料后再延长几分钟为宜；中速时间一般2min～5min；快速时间根据离心制管机性能和混凝土和易性综合确定，以混凝土密实为准，可参考下面数值选用：∮500mm以下(或前1～2层)一般不少于10min;∮600mm以上(或最后一层)一般不少于15min。
