基础工程课程设计低桩承台基础设计

*******大学土木工程学院《基础工程》课程设计(土木工程地下工程方向)姓名：******学号：********组别：*****一班(ACE组)二〇一一年六月目录一. 工程概况 (3)二 .选择桩型、桩端持力层、承台埋深 (6)三. 确定单桩承载力特征值 (6)四. 确定桩数 (7)五. Z1、Z2类柱下桩基础设计 (8)六. Z3类柱下桩基础设计 (11)七. Z4类柱下桩基础设计 (14)八. 连系梁设计 (18)九. 基础布置总平面图 (20)一 .工程概况凤凰大厦为六层框架结构，±0.00以上高度19.6米，拟采用400×400mm 2钢筋混凝土预制桩基础，整个基础占地面积为()()22.8350.322.780.6m =+⨯⨯⨯.具体的地质等工程条件如下:Z 1Z 2Z 2Z 2Z 2Z 2Z 2Z 2Z 1Z 1Z 3Z 3123456789DCB A底层柱网平面布置图1、场地工程地质条件 （1）钻孔平面布置图Zk1Zk2Zk3Zk4（2）工程地质剖面图-1.8-2.0-2.2-2.5-5.1(-5.8)-9.5(-10.5)-18.4(-20.4)-3.0(-4.0)-15.5(-17.3)-4.5(-5.3)-8.6(-9.2)-20.5(-21.8)-6.0(-6.5)-9.0(-9.7)-20(-21.2)杂填土淤泥粉质粘土砾质粘土-8.5(-9.8)Ⅰ—Ⅰ 剖面-1.8-2.0-2.2-2.4-4.9(-4.5)-10.0(-11.4)-14.5(-16.3)-3.0(-4.5)-8.0(-9.4)-17.0(-18.5)-5.5(-6.2)-22.0(-23.0)-6.5(-7.5)-9.5(-11.3)-21.5-(22.0)杂填土淤泥粉质粘土砾质粘土-8.5(-10.7)Ⅱ—Ⅱ 剖面（3）预制桩桩端承载能力标准值2、底层柱截面尺寸及荷载3、其它条件（1）柱底标高为-1.0m；（2）基础梁（连系梁）顶面荷载Q=15kN/m；（3）建筑物处于非地震区，可不考虑抗震。

《基础工程》课程设计Design of Foundation Engineering设计题目：柱下钢筋混凝土桩基础适用专业：土木工程一、课程设计基本要求1、课程设计目的利用所学基础工程课程的理论知识，能够独立完成一个较完整的基础设计与计算过程，从而加深对所学理论的理解与应用。

2、课程设计建议在复习本学期课程理论知识后，收集并阅读相关设计规范和参考书后进行本课程设计任务。

二、课程设计设计资料1、工程设计概况某城市新区拟建一栋15层框架结构的办公楼，其场地位于临街地块居中部位，无其它邻近建筑物，地层层位稳定，场地地质剖面及桩基计算指标见工程地质资料。

试设计柱下独立承台桩基础。

（1）地基基础设计等级为乙级；（3）柱的截面尺寸为：450mm×600mm；（4）承台底面埋深：d=2.0m（也可自行按规范要求选定）；（5）根据地质资料以及上部荷载情况，自行选择桩型、桩径和桩长；（6）桩基沉降量容许值：[s]= 200mm或查相关规范确定；（7）桩的类型：预制桩或者灌注桩（自行斟酌设定）；（8）沉桩方式：静压或者打入（自行斟酌设定）。

（9）方案要求尽量先选择以粉质粘土为持力层，若不满足要求，再行选择卵石或岩石层作为持力层，并作简要对比说明。

2、荷载情况已知上部框架结构由柱子传至承台顶面的荷载效应标准组合：轴力F=(8300-10n)kN，弯矩M x=(80+2n)kN·m，M y=(750-n)kN。

（其中，M x、M y分别为沿柱截面短边和长边方向作用；n为学生学号最后两位数）。

3、工程地质资料建筑场地土层按其成因、土性特征和物理力学性质的不同，自上而下划分为5层，地质剖面与桩基计算指标见表1，勘察期间测得地下水水位埋深为2.2m。

地下水水质分析结果表明，本场地地下水无腐蚀性。

三、设计内容及要求（1）确定单桩竖向承载力特征值；（2）确定桩数，桩的平面布置，承台平面尺寸，单桩承载力验算；（3）若必要，进行软弱下卧层承载力验算；（4）桩基沉降验算；（5）桩身结构设计及验算；（6）承台结构设计及验算；（7）桩及承台施工图设计：包括桩平面布置图、桩身配筋图、承台配筋图、节点详图、钢筋图、钢筋表和必要的施工说明；表1 地质剖面与桩基计算指标四、设计成果及提交（1）计算说明书：计算说明书一律用A4幅面；装订顺序：封面（须注明：《基础工程》课程设计，专业班级，学号，姓名，日期），目录、设计任务书，计算说明书；（2）桩基础施工图：建议图纸采用A3幅面，表达要清楚，施工图（图纸折叠成A4大小）。

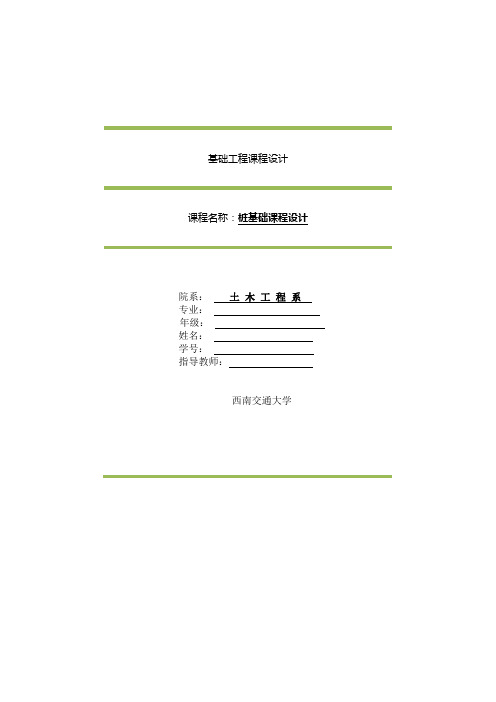

基础工程课程设计课程名称：桩基础课程设计院系：土木工程系专业：年级：姓名：学号：指导教师：西南交通大学目录一、概述............................................................................................................错误!未定义书签。

设计任务 ...............................................................................................错误!未定义书签。

设计资料 ....................................................................................................错误!未定义书签。

二、设计计算 ....................................................................................................错误!未定义书签。

桩的计算宽度 ............................................................................................错误!未定义书签。

桩的变形系数α ........................................................................................错误!未定义书签。

桩顶的刚度系数ρ1，ρ2，ρ3，ρ4。

................................................错误!未定义书签。

计算承台底面形心O 点的位移a,b,β ......................................................错误!未定义书签。

《基础工程》课程设计指导书福建工程学院土木工程系桩基础设计步骤如下：一、必要的资料准备桩基设计前必须具备的资料主要有：1. 建筑物资料：包括建筑物的形式、荷载及其性质、建筑物的安全等级、抗震设防烈度等；2. 岩土工程勘察报告：包括详细勘测的地质条件、承载力、室内实验、原位试验结果等。

3. 当地施工机具和技术条件：如排放泥浆和弃土的条件以及水、电、施工材料供应等；4. 环境条件：包括相邻建筑物的安全等级、基础形式和埋置深度，周围建筑物对于噪声的要求等；5. 检测条件及当地桩基施工经验。

二、选定桩型、桩长和截面尺寸1. 桩的类型在对以上收集资料进行分析研究的基础上，针对土层分布情况，考虑施工条件、设备和技术等因素，决定采用端承桩还是摩擦桩，挤土桩还是非挤土桩。

2. 确定桩长由持力层的深度和合在大小确定桩长、桩截面尺寸，同时进行初步设计与验算。

桩身进入持力层的深度应考虑地质条件、荷载和施工工艺，一般为1到3倍桩径；对于嵌岩灌注桩，桩周嵌入微风化或中等风化岩体的最小深度不宜小于0.5m 。

当持力层下存在软弱下卧层时，桩端以下硬持力层厚度不宜小于4d 。

3. 确定桩的截面尺寸常见桩基截面尺寸为：1.现场预制方桩，桩身混凝土强度和截面尺寸自定；2.高强PHC 管桩，桩身混凝土强度C80，截面尺寸300mm 、400 mm 或500 mm ；3.沉管灌注桩，桩身混凝土强度C30，截面尺寸600 mm-1000 mm ；4.钻孔灌注桩，桩身混凝土强度C30，截面尺寸300、400 mm 或500 mm ；5.其它桩型，桩身混凝土强度C25-C40。

三、确定单桩竖向及水平承载力特征值，确定桩数并进行桩的布置1.单桩竖向承载力特征值根据单桩静载荷试验或经验公式 ：∑+=p pk i sik p uk A q l q u Q ，再将单桩竖向极限承载力uk Q 除以安全系数2，作为单桩竖向承载力特征值a R 。

2.单桩水平承载力特征值对于混凝土预制桩、钢桩、桩身全截面配筋率大于0.65%的灌注桩，根据静载试验结果取试桩在地面处水平位移为10mm （或6mm ）所对应的荷载为单桩水平承载为特征值Ha R 。

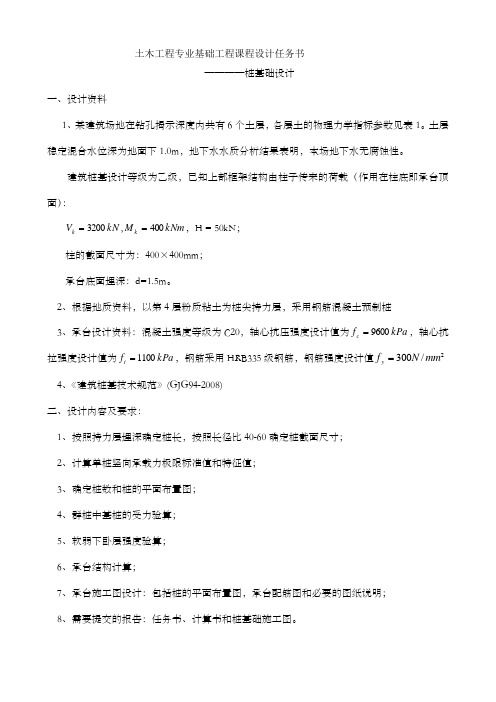

土木工程专业基础工程课程设计任务书————桩基础设计一、设计资料1、某建筑场地在钻孔揭示深度内共有6个土层，各层土的物理力学指标参数见表1。

土层稳定混合水位深为地面下1.0m ，地下水水质分析结果表明，本场地下水无腐蚀性。

建筑桩基设计等级为乙级，已知上部框架结构由柱子传来的荷载（作用在柱底即承台顶面）：kN V k 3200=,kNm M k 400=，H = 50kN ；柱的截面尺寸为：400×400mm ； 承台底面埋深：d=1.5m 。

2、根据地质资料，以第4层粉质粘土为桩尖持力层，采用钢筋混凝土预制桩3、承台设计资料：混凝土强度等级为C20，轴心抗压强度设计值为kPa f c 9600=，轴心抗拉强度设计值为kPa f t 1100=，钢筋采用HRB335级钢筋，钢筋强度设计值2/300mm N f y =4、《建筑桩基技术规范》(GJG94-2008) 二、设计内容及要求：1、按照持力层埋深确定桩长，按照长径比40-60确定桩截面尺寸；2、计算单桩竖向承载力极限标准值和特征值；3、确定桩数和桩的平面布置图；4、群桩中基桩的受力验算；5、软弱下卧层强度验算；6、承台结构计算；7、承台施工图设计：包括桩的平面布置图，承台配筋图和必要的图纸说明； 8、需要提交的报告：任务书、计算书和桩基础施工图。

注：1、计算书打印，按照A4页面，上下左右页边距设置为2.0cm，字体采用宋小四号2、图纸采用3号图幅，图纸说明即为图中的说明3、任务书、计算书和桩基础施工图装订成一册4、将电子稿按班打包交上来，每人的电子稿名称按照学号+姓名命名表1 地基土物理力学指标设计参数表桩基础设计计算书一、按照持力层埋深确定桩长，按照长径比40-60确定桩截面尺寸；由地基土物理力学指标设计参数表，桩插入承台的深度50mm。

选第四层粉质粘土为持力层，设桩进入持力层深度为1.95m。

则桩的长度L=0.05+3.0+15.0+1.95=2.0m。

设计主要步骤一、确定桩基持力层的位置1．基本要求（1）应选择压缩性低、承载力高的较硬土层作为持力层；（2）持力层应有一定的厚度，既能保证桩端进入持力层的深度要求，又能使桩端以下有一定厚度的剩余持力层；（3）桩端全断面进入持力层的深度要求为：对于粘性土、粉土不宜小于 2d（d 为桩径），砂土不宜小于1.5d。

碎石类土不宜小于 1d。

当存在软弱下卧层时，桩基以下硬持力层厚度不宜小于 3d；当持力层较厚、施工条件许可时，桩端全断面进入持力层的深度宜达到桩端阻力的临界深度。

砂与碎石类土的临界深度为(3~10)d。

2．根据实际工程地质条件选择由表1工程地质条件可知，土层底标高5.91m 以下任一土层均可为持力层。

现选第⑤层中砂为持力层。

桩端进入持力层的深度为2.41m。

1．根据表1 地质条件和所选择的持力层可知，本桩基为摩擦型桩基。

2．当持力层确定后，桩截面尺寸应根据作用于柱上的荷载大小确定。

如果荷载较大，则应选择较大的截面尺寸。

作用在设计地面标高处的荷载为轴力轴力 F k＝6210 kN，剪力H k=236 kN，弯矩m k=670kN.m。

因荷载较大，故选择的桩截面为 550mm，柱采用 C45 混凝土(抗压强度 f c=21.1N/mm2，抗拉强度 f t=1.8N/mm2 ），截面为600mm╳600mm>F k/f c=6210╳103/21.1 =294312.8mm2。

承台采用 C25 混凝土(抗压强度 f c=11.9N/mm2，抗拉强度 f t=1.27N/mm2）3．因桩端进入持力层的深度为 2.41m>1.5d=1.5╳0.55=0.825m，故桩端全断面进入持力层的深度满足要求。

4．．因层①为性质较好、厚度较大的黏土，承台可放其中，故选承台标高为25.5m，这样，承台埋深 d=28- 5.5=2.5m，净桩长为25.5-3.5=22m。

此外，根据预制桩与承台的连接要求(桩嵌入承台内的长度：大直径桩(d≥800mm)不宜小于100mm，中(800mm≥d>250mm)、小(d≤250mm)直径桩不宜小于50mm），选择预制桩嵌入承台内的长度为 50mm 。

可编辑修改精选全文完整版1.设计资料柱底荷载标准组合：Fk=1403KN，M kx=30kN，H kx=22kNM ky=-42kN H ky=-34kN柱底荷载基本组合=柱底荷载标准组合×1.352.选择桩端持力层、承台埋深根据上表土层条件，以碎石混砂层为桩尖持力层，采用钢筋混凝土预制桩，型号。

桩端进入持力层1.0m（>2d）.工程桩桩入土深度h=0.5+3.5+6+11+1=22m，则桩基有效长度为L=22-2.0=20m.桩基尺寸选择400mm x400mm。

本工程桩身混凝土强度等级为C80。

承台用C20级混凝土桩，取f t=1100kPA配置HRB335级ƒy＝300N/mm²。

3.确定单桩极限承载力标准值极限侧阻力标准值q sk粘土q s1k=24kpa淤泥q s2k=12kpa淤泥质粘土q s3k=20kpa碎石混砂q s4k=40kpa极限端阻力标准值q pk q pk=2300kpa=2300x0.42+4x0.4x(24x2+12x6+20x11+40x1)=976kNK取2单桩竖向承载力特征值：R a=Q uk/K=976/2=488kNA-⑦4.确定桩的根数、布桩及承台尺寸 桩距：s=4d=4x400=1600mm,取s=1.6m. 预设承台尺寸：承台的边长a=b=（0.4+0.8）x2=2.4m 。

承台为边长=2.4m 的正方形。

初设承台埋深2m ，承台高度h=1.2m ，桩顶伸入承台50mm ，钢筋保护层取70mm 。

承台的有效高度为：h 0=1.2-0.07=1.13m=1130mm 取承台及其上土的平均重度。

3.34=48822.42.420+1403R G +F ≥n a k K ⨯⨯⨯= 暂取 n=4根。

5.计算桩顶荷载取承台及其上土的平均重度桩顶平均竖向力：Q k =（F k +G k ）/n=（1403+20x2.4x2.4x2）/4=408.35KN<R a =488kN{585.6KN =1.2Ra <416.6KN 400.1KN25.87517.625±408.35=)(4x0.80.81.2)-34+(-42±)(4x0.80.8）1.222+30（±408.35=x ∑x )h H +(M ±y ∑y ）h H +M （±Q =Q 222i i k y k y 2i i k x k x k max min =⨯⨯⨯⨯=相应于作用的基本组合是作用于柱底的荷载设计值为： F=1.35F k =1.35x1403=1894.05kN M=1.35M kx =1.35x30=40.5kN =1.35M ky =1.35x -42=-56.7kN H=1.35H kx =1.35x22=29.7kN =1.35H ky =1.35x -34=-45.9kN扣除承台和其上填土自重后的桩顶竖向设计值： N=F/n=473.5kN2iik y k y 2i i k x k x max minx ∑x )h H +(M ±y ∑y ）h H +M （±N =N=473.5±23.834.9 ={kN kN6.4844.4626.承台受冲切承载力验算①柱边冲切计算：冲切力 kN N F F i l 05.1894005.1894=-=-=∑ 受冲切承载力截面高度影响系数=hp β计算 因为h 0=2m 所以=hp β0.9 冲垮比λ与系数β的计算310.013.135.0000===h a x x λ 647.12.0310.084.02.084.0x 00=+=+=λx β310.013.135.0000===h a y y λ 647.12.0310.084.02.084.0y 00=+=+=λy β)(05.1894626413.111009.0)]35.05.0(647.1)35.05.0(647.1[2h f ]a a [20t hp y 0c y 0y 0c 0可以β）（β）（βkN F kN b b l x =>=⨯⨯⨯+⨯++⨯=+++ ②角柱向上冲切，c 1=c 2=0.6m,a 1x =a 0x =a 1y =a 0y =0.35,λ1x =λ0x =λ1y =λ0y =0.310098.12.0310.056.02.056.0098.12.0310.056.02.056.0y 11x 11=+=+==+=+=λλyx ββ)(6.484190413.111009.0)]2/35.06.0(098.1)2/35.06.0(098.1[h f ]a 2/a [max 0t hp 11y 1y 121可以β）（β）（βkN N kN c c x x =>=⨯⨯⨯+⨯++⨯=+++ 7.承台受剪切承载力计算 剪跨比与以上冲切跨比相同。

课程设计说明书设计名称：《基础工程》（交通土建方向）课程设计题目：桩基础设计学生姓名：专业班级： 10土木工程（3）班学号：成绩：指导教师：杨虹刘喜元日期： 2013年 6 月 29 日目录1.设计资料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１2.桩基础类型的选择．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33.确定桩基根数及平面布置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．34.桩基础设计计算与验算内容．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5桩顶作用力验算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 地面处纵向水平位移验算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 桩身内力计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 验算单桩承载力．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 验算群桩承载力．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 桩身配筋设计及截面承载力复核．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13 桩身裂缝宽度及墩顶纵向水平为验算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14 5.承台设计与验算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17承台配筋承台与桩的连接方式选择．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17 验算承台强度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18课程设计任务书土木工程专业 10 年级 3 班一、设计题目：桩基础设计计算二、设计资料1．地质与水文资料河床下0.5米土质为砂加卵石，粒径20-30mm，约占30%，其余45米以下地基土均为松散细砂夹砾石，地基土比例系数m=8100KN/m4；重度r=20.0KN/m3；内摩擦角Φ=35º；内聚力c=0；地基土的极限摩阻力q=55k]=320 KPa。

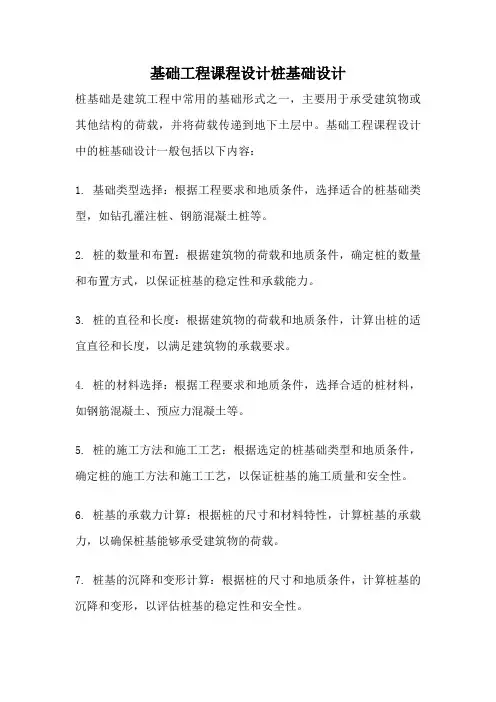

基础工程课程设计桩基础设计
桩基础是建筑工程中常用的基础形式之一，主要用于承受建筑物或其他结构的荷载，并将荷载传递到地下土层中。

基础工程课程设计中的桩基础设计一般包括以下内容：
1. 基础类型选择：根据工程要求和地质条件，选择适合的桩基础类型，如钻孔灌注桩、钢筋混凝土桩等。

2. 桩的数量和布置：根据建筑物的荷载和地质条件，确定桩的数量和布置方式，以保证桩基的稳定性和承载能力。

3. 桩的直径和长度：根据建筑物的荷载和地质条件，计算出桩的适宜直径和长度，以满足建筑物的承载要求。

4. 桩的材料选择：根据工程要求和地质条件，选择合适的桩材料，如钢筋混凝土、预应力混凝土等。

5. 桩的施工方法和施工工艺：根据选定的桩基础类型和地质条件，确定桩的施工方法和施工工艺，以保证桩基的施工质量和安全性。

6. 桩基的承载力计算：根据桩的尺寸和材料特性，计算桩基的承载力，以确保桩基能够承受建筑物的荷载。

7. 桩基的沉降和变形计算：根据桩的尺寸和地质条件，计算桩基的沉降和变形，以评估桩基的稳定性和安全性。

8. 桩基的施工监测和验收：对桩基的施工过程进行监测和验收，以确保桩基的施工质量和安全性。

基础工程课程设计中的桩基础设计涉及到桩的类型选择、数量和布置、直径和长度、材料选择、施工方法和工艺、承载力计算、沉降和变形计算以及施工监测和验收等方面。

设计师需要充分考虑工程要求和地质条件，合理设计桩基础，以确保建筑物的稳定性和安全性。

基础工程课程设计桩基础一、课程目标知识目标：1. 让学生掌握桩基础的定义、分类及构造，理解其在基础工程中的应用；2. 使学生了解桩基础的设计原理，掌握设计桩基础的基本步骤和方法；3. 引导学生了解桩基础施工技术，了解桩基施工过程中的质量控制要点。

技能目标：1. 培养学生运用桩基础设计原理解决实际工程问题的能力；2. 提高学生分析桩基础施工过程中质量问题的能力；3. 培养学生运用专业软件或工具进行桩基础设计和施工方案制定的能力。

情感态度价值观目标：1. 培养学生热爱工程专业，树立从事工程建设的职业理想；2. 增强学生的团队协作意识，培养在工程实践中沟通、协作的能力；3. 培养学生严谨的科学态度和良好的工程伦理观念，注重工程质量、安全和环保。

课程性质：本课程为基础工程课程的实践环节，以桩基础为研究对象，结合理论知识，培养学生的实际操作能力。

学生特点：本课程面向大学本科土木工程专业三年级学生，学生已具备一定的专业基础知识，具有较强的学习能力和实践操作欲望。

教学要求：结合学生特点，本课程要求教师采用案例教学、现场教学等多元化的教学方法，注重理论与实践相结合，提高学生的实践操作能力和解决实际问题的能力。

在教学过程中，关注学生的个体差异，激发学生的学习兴趣，培养其自主学习能力。

通过课程学习，使学生能够达到上述课程目标，为今后从事工程建设打下坚实基础。

二、教学内容1. 桩基础概述：介绍桩基础的定义、分类、构造及其在基础工程中的应用，对应教材第3章第1节；- 桩的分类及特点；- 桩基础的构造及受力特点。

2. 桩基础设计原理：讲解桩基础的设计原理、设计方法及步骤，对应教材第3章第2节；- 桩基础设计的基本原理；- 桩基础设计的基本步骤；- 桩基础设计的方法。

3. 桩基础施工技术：阐述桩基础施工技术及质量控制要点，对应教材第3章第3节；- 桩基础施工工艺；- 桩基施工过程中的质量控制；- 桩基施工常见问题及处理方法。
