离心泵特性测定实验报告一、实验目的1．了解离心泵结构与特性，熟悉离心泵的使用；2．测定离心泵在恒定转速下的操作特性，做出特性曲线； 3．了解电动调节阀、流量计的工作原理和使用方法。
二、基本原理离心泵的特性曲线是选择和使用离心泵的重要依据之一，其特性曲线是在恒定转速下泵的扬程H 、轴功率N 及效率η与泵的流量Q 之间的关系曲线，它是流体在泵内流动规律的宏观表现形式。
由于泵内部流动情况复杂，不能用理论方法推导出泵的特性关系曲线，只能依靠实验测定。
1．扬程H 的测定与计算取离心泵进口真空表和出口压力表处为1、2两截面，列机械能衡算方程：f h gug p z H g u g p z ∑+++=+++2222222111ρρ （1）由于两截面间的管长较短，通常可忽略阻力项f h ∑，速度平方差也很小故可忽略，则有 (=H gp p z z ρ1212)-+- 210(H H H ++=表值）（2） 式中： 120z z H -=，表示泵出口和进口间的位差，m ；ρ——流体密度，kg/m 3； g ——重力加速度 m/s 2；p 1、p 2——分别为泵进、出口的真空度和表压，Pa ；H 1、H 2——分别为泵进、出口的真空度和表压对应的压头，m ； u 1、u 2——分别为泵进、出口的流速，m/s ； z 1、z 2——分别为真空表、压力表的安装高度，m 。
由上式可知，只要直接读出真空表和压力表上的数值，及两表的安装高度差，就可计算出泵的扬程。
2．轴功率N 的测量与计算k N N ⨯=电 （3）其中，N 电为电功率表显示值，k 代表电机传动效率，可取95.0＝k 。
即：电N N 95.0= （4）3．效率η的计算泵的效率η是泵的有效功率Ne 与轴功率N 的比值。
有效功率Ne 是单位时间内流体经过泵时所获得的实际功，轴功率N 是单位时间内泵轴从电机得到的功，两者差异反映了水力损失、容积损失和机械损失的大小。
实验7 离心泵特性曲线测定实验一、实验目的1. 熟悉离心泵的结构、性能、操作和调节方法，掌握离心泵的工作原理。
2. 掌握离心泵特性曲线的测定方法。
测定单级离心泵在恒定转速下的特性曲线，绘制H e-q V、N a-q V、η-q V曲线，分析离心泵的额定工作点。
3. 掌握离心泵流量调节的方法。
4. 掌握离心泵特性曲线的影响因素。
5. 了解常用的测压仪表。
二、实验原理离心泵是一种液体输送机械，主要构件为旋转的叶轮、固定的泵壳和轴封装置。
离心泵泵体内的叶轮固定在泵轴上，叶轮上有若干弯曲的叶片，泵轴在外力带动下旋转，叶轮同时旋转，泵壳中央的吸入口与吸入管路相连接，侧旁的排出口和排出管路相连接。
启动前，须灌液排出泵壳内的气体，防止出现气缚现象。
启动电机后，泵轴带动叶轮一起高速旋转，充满叶片之间的液体也随着旋转，在惯性离心力的作用下液体从叶轮中心被抛向外缘的过程中便获得了能量，使叶轮外缘的液体静压强提高，同时也增大了动能。
液体离开叶轮进入壳体，部分动能变成静压能，进一步提高了静压能。
流体获得能量的多少，不仅取决于离心泵的结构和转速，而且和流体的密度有关。
当离心泵内存在空气，空气的密度远比液体小，相应获得的能量不足以形成所需的压强差，液体无法输送，该现象称为“气缚”。
为了保证离心泵的正常操作，在启动前必须在离心泵和吸入管路内充满液体，并确保运转过程中尽量不使空气漏入。
离心泵的特性曲线是选择和使用离心泵的重要依据之一，其特性曲线是在恒定转速下泵的扬程H e、轴功率P a及效率η与液体流量q V之间的关系曲线，如图6-10所示，它是流体在泵内流动规律的宏观表现形式。
离心泵的特性曲线与离心泵的设计、加工情况有关，而泵内部流动情况复杂，难以用数学方法计算，只能依靠实验测定。
图6-10 离心泵的特性曲线1. 流量的测定本实验用涡轮流量计测量液体的流量。
测量时，从仪表显示仪上读取的数据是涡轮的频率f ，液体的体积流量为：Cfq V =（6-20） 式中：f 为涡轮流量计的脉冲频率，Hz ；C 为涡轮流量计的流量系数，脉冲数/升。

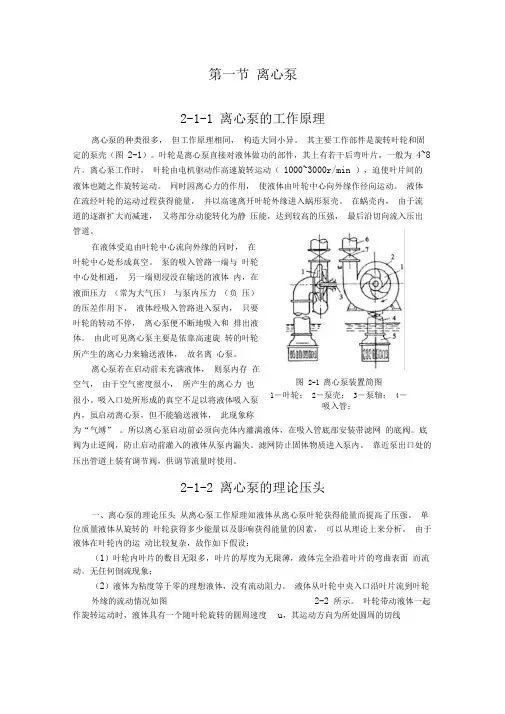

第一节 离心泵2-1-1 离心泵的工作原理离心泵的种类很多， 但工作原理相同， 构造大同小异。
其主要工作部件是旋转叶轮和固 定的泵壳（图 2-1）。
叶轮是离心泵直接对液体做功的部件，其上有若干后弯叶片，一般为 4~8 片。
离心泵工作时， 叶轮由电机驱动作高速旋转运动（ 1000~3000r/min ），迫使叶片间的 液体也随之作旋转运动。
同时因离心力的作用， 使液体由叶轮中心向外缘作径向运动。
液体 在流经叶轮的运动过程获得能量， 并以高速离开叶轮外缘进入蜗形泵壳。
在蜗壳内， 由于流 道的逐渐扩大而减速， 又将部分动能转化为静 压能，达到较高的压强， 最后沿切向流入压出 管道。
在液体受迫由叶轮中心流向外缘的同时， 在叶轮中心处形成真空。
泵的吸入管路一端与 叶轮中心处相通， 另一端则浸没在输送的液体 内，在液面压力 （常为大气压） 与泵内压力 （负 压）的压差作用下， 液体经吸入管路进入泵内， 只要叶轮的转动不停， 离心泵便不断地吸入和 排出液体。
由此可见离心泵主要是依靠高速旋 转的叶轮所产生的离心力来输送液体， 故名离 心泵。
离心泵若在启动前未充满液体， 则泵内存 在空气， 由于空气密度很小， 所产生的离心力 也很小。
吸入口处所形成的真空不足以将液体吸入泵内，虽启动离心泵，但不能输送液体， 此现象称为“气缚” 。
所以离心泵启动前必须向壳体内灌满液体，在吸入管底部安装带滤网 的底阀。
底阀为止逆阀，防止启动前灌入的液体从泵内漏失。
滤网防止固体物质进入泵内。
靠近泵出口处的压出管道上装有调节阀，供调节流量时使用。
2-1-2 离心泵的理论压头一、离心泵的理论压头 从离心泵工作原理知液体从离心泵叶轮获得能量而提高了压强。
单位质量液体从旋转的 叶轮获得多少能量以及影响获得能量的因素， 可以从理论上来分析。
由于液体在叶轮内的运 动比较复杂，故作如下假设：（1）叶轮内叶片的数目无限多，叶片的厚度为无限薄，液体完全沿着叶片的弯曲表面 而流动。
一、 实验名称：离心泵特性曲线的测定二、实验目的：1、 了解水泵的结构；2、 熟悉离心泵的机械结构和操作方法；3、 测定离心泵在一定转速下的流量和压头、功率及总效率的关系，并绘制泵的特性曲线。
三、实验原理：离心泵的特性曲线是指在一定转速下，流量和压头、流量和轴功率、流量和总效率之间的变化关系，由于流体在泵内运动的复杂性，泵的特性曲线只能用实验的方法来测定。
泵的性能和管路的布局无关，前者在一定转速下是固定的，后者总是安装在一定的管路上工作，泵所提供的压头和流量必须和管路所需的压头和流量一致，为此目的，人们是用管路的特性去选择适用的泵。
管路特性曲线和泵特性曲线的交点叫工作点，现测定离心泵性能是用改变管路特性曲线（即改变工作点）的方法而获得。
改变管路特性曲线最简单的手段是调节管路上的流量控制阀，流量改变，管路特性曲线即变，用改变泵特性曲线的办法（改变泵转速或把叶轮削小可实现）去改变工作点，在理论上是讲得通，但生产实际不能使用（为什么？）。
1、流量V 的测定本实验室甲乙二套泵的流量用孔板流量计测定，第三四套用文氏流量计测定，五、六套用涡轮流量计测定，由流量计的压差计读数去查流量曲线或公式计算即得流量V[m 3/h]。
2、泵压头（扬程）H 的测定以离心泵吸入口中心线水平为基准面。
并顺着流向，以泵吸入管安装真空表处管截面为1截面，以泵压出管安装压力表处管截面为2截面，在两截面之间列柏努利方程并整理得：ζρh gu u g p p Z Z H +-+-+-=2)(21221212 （1） 令：h 0=(Z 2—Z 1)——两测压截面之间的垂直距离，约0.1[m]p 1——1截面处的真空度[MPa] p 2——2截面处的表压强[MPa]ρ——水的密度，以1000[kg/m 3]计算 g=9.8[N/kg]——重力加速度 3、轴功率N e 的测定轴功率为水泵运转时泵所耗功率，测电机功率，再乘上电机效率和传动效率而得：][KW N N e 传电电ηη= （2） 式中：电N ——输入给电动机的功率[kw]，用功率表测定电η——电机效率，可查电机手册，现使用以下近似值：2.8kw 以上电动机： 电η=0.9 2.0kw 以下电动机： 电η=0.75传η——传动效率，本机用联轴节，其值：传η=0.984、水泵总效率η的计算： %1001023600⨯⨯⋅⋅=eN V H ρη （3）式中：102——[KW]和[smkg ⋅]的换算因数；其余符号同上 四、实验设备流程图：AB1、水箱2、底阀3、离心泵4、联轴接5、电动机6、调节阀7、真空表8、压力表9、功率表 10、流量计 11、灌水阀图2-2-3-2 离心泵实验装置图泵的实验装置如图2-2-3-2所示，离心泵3为单吸悬臂式水泵，型号为121BA ，泵轴和电机5的轴由联轴节4相连。
