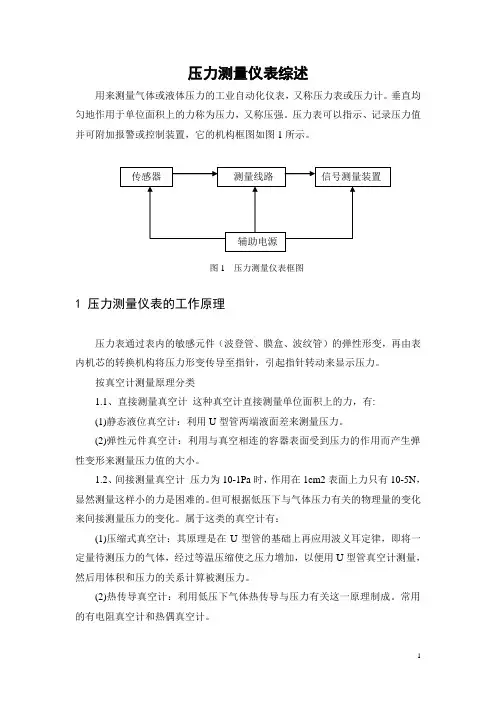

1 压力测量仪表综述
用来测量气体或液体压力的工业自动化仪表，又称压力表或压力计。垂直均匀地作用于单位面积上的力称为压力，又称压强。压力表可以指示、记录压力值并可附加报警或控制装置，它的机构框图如图1所示。
图1 压力测量仪表框图
1 压力测量仪表的工作原理
压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
按真空计测量原理分类
1.1、直接测量真空计 这种真空计直接测量单位面积上的力，有:
(1)静态液位真空计：利用U型管两端液面差来测量压力。
(2)弹性元件真空计：利用与真空相连的容器表面受到压力的作用而产生弹性变形来测量压力值的大小。
1.2、间接测量真空计 压力为10-1Pa时，作用在1cm2表面上力只有10-5N，显然测量这样小的力是困难的。但可根据低压下与气体压力有关的物理量的变化来间接测量压力的变化。属于这类的真空计有：
(1)压缩式真空计：其原理是在U型管的基础上再应用波义耳定律，即将一定量待测压力的气体，经过等温压缩使之压力增加，以便用U型管真空计测量，然后用体积和压力的关系计算被测压力。
(2)热传导真空计：利用低压下气体热传导与压力有关这一原理制成。常用的有电阻真空计和热偶真空计。 测量线路 信号测量装置
辅助电源 传感器 2 (3)热辐射真空计：利用低压下气体热辐射与压力有关原理。
(4)电离真空计：利用低压下气体分子被荷能粒子碰撞电离，产生的离子流随电力变化的原理。如：热阴极电离真空计、冷阴极电离真空计和放射性电离真空计等。
(5)放电管指示器：利用气体放电情况和放电颜色与压力有关的性质判定真空度，一般仅能作为定性测量。
(6)粘滞真空计：利用低压下气体与容器壁的动量交换即外摩擦原理。如振膜式真空计和磁悬浮转子真空计。
(7)场致显微仪：以吸附和解吸时间与压力关系计算压力。
压力检测及仪表调研报告
压力检测及仪表调研报告
一、调研目的
压力检测及仪表在工业生产过程中起着重要作用，本次调研旨在了解当前市场上流行的压力检测方法和仪表，并分析其特点和使用情况，为企业选购和使用提供参考。
二、调研方法
1. 网上调查：通过相关行业网站、论坛等获取压力检测仪表的最新信息和产品介绍。
2. 实地调研：选择几家重要的压力检测仪表供应商，在其生产基地进行实地考察，了解其生产工艺和技术水平。
3. 采访调查：与一些工业企业的技术人员和仪表使用人员进行面对面的询问与交流，了解其对现有压力检测仪表的使用情况和反馈意见。
三、调研结果
1. 市场现状：
根据网上调查和实地考察的结果，目前市场上压力检测仪表形态多样、品牌众多。主要包括压力传感器、压力变送器和压力控制器等不同类型的产品。其中，压力传感器是最常见的压力检测仪表，主要用于将物理量转化为电信号输出。压力变送器则常用于将被测压力转化为标准电流信号进行远程传输和显示。压力控制器则可以对压力进行测量和控制，用于自动化控制系统中的压力调节。
2. 产品特点：
不同类型的压力检测仪表具有不同的特点和优势。压力传感器具有高精度、强抗干扰能力、可靠性高等特点，广泛应用于汽车、石油化工、电子、仪表等领域。压力变送器则具有体积小、工作稳定、易于安装等特点，适用于流体介质的压力测量和控制。压力控制器则可以根据设定的参数实现自动调节，具有快速反应、可编程和通讯功能等特点，适用于压力调节和信号转换。
3. 使用情况：
通过采访调查了解到，大多数企业在生产中普遍使用压力传感器进行压力测量和控制。其中，汽车制造业和石油化工行业是压力检测仪表的主要用户，对产品的精度和可靠性要求较高。同时，一些大型工业企业也在使用压力控制器进行自动调节，提高生产效率和产品质量。
四、问题与建议
1. 产品品质：企业在选购压力检测仪表时需注意产品的品质和性能，选择具有高精度、可靠性和抗干扰能力的产品，提高生产过程中的测量准确性和稳定性。
压力检测方法
Ø1.平衡法：通过仪表使液柱高度的重力或砝码的重量与被测压力相平衡的原理测量压力。
Ø2.弹性法：利用各种形式的弹性元件，在被测介质的表压力或负压力作用下产生的弹性变形来反映被测压力的大小。
3.电气式：用压力敏感元件直接将压力转换成电阻、电荷量等电量的变化。
压力测量仪表的分类
压力传感器从其原理及结构来看可分为：液柱式、机械式及电气式。
测量压力的仪表，按信号原理不同，大致可分为四类：
Ø液柱式：根据流体静力学原理，把被测压力转换成液柱高度。
Ø机械式：根据弹性元件受力变形的原理，将被测压力转换成位移。
Ø电气式：将被测压力转换成各种电量，如电感、电容、电阻、电位差等，依据电量的大小实现压力的间接测量。
Ø活塞式：根据水压机液体传送压力的原理，将被测压力转换成活塞面积上所加平衡砝码的质量。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研 究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路
器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/
压力表（英文名称：pressure gauge）是指以弹性元件为敏感元件，以大气压力为基准，用于测量小于或大于大气压力的仪表。压力表种类很多，不仅有指针指示型；还有电接点开关型；不仅有远传信号型；还有耐振型、耐腐型等。压力表的应用极为普遍，它几乎遍及所有的工业流程和科研领域。在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。
目录
1 概述
2 原理
3 应用
4 安全技术要求数字压力表[6]
5 技术指标
1. 5.1 标度范围 精确度等级
2. 5.2 注意
3. 5.3 测量上限
4. 5.4 如何选择量程
6 注意事项
7 常见故障及排除方法
8 压力表的防腐措施
9 检修维护
压力表 - 概述
AB压力表
在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。机械压力表采用弹簧管（波登管），膜片，膜盒及波纹管等敏感元件并按此分类。所测量的压力一般视为相对压力。一般相对点选为大气压力。
弹性元件在介质压力作用下产生的弹性变形，通过压力表的齿轮传动机构放大，压力表就会显示出相对于大气压的相对值(或高或低)。在测量范围内的压力值由指针显示，刻度盘的指示范围一般做成270度。
全不锈钢耐震压力表[1]
耐震压力表的壳体制成全密封结构，且在壳体内填充阻尼油，由于其阻尼作用可以使用在工作环境振动或介质压力（载荷）脉动的测量场所。 带有电接点控制开关的压力表可以实现发讯报警或控制功能。
带有远传机构的压力表可以提供工业工程中所需要的电信号（比如电阻信号或标准直流电流信号）。
隔膜表所使用的隔离器（化学密封）能通过隔离膜片，将被测介质与仪表隔离，以便测量强腐蚀、高温、易结晶介质的压力。
