各种材质电缆桥架的性价比

电缆桥架的选择应该怎么选一、桥架介绍电缆桥架在生活中已经随处可见，它能够有效的保护电缆电线不受外界因素而损坏。

主要由支架、托臂和安装附件组成。

桥架既可独立架设安装，也可以敷设在建筑物和管廊支架上。

但是很多朋友都不是很了解在什么环境下应该用到什么样的电缆桥架呢？今天我们就来说一下。

二、桥架型号介绍电缆桥架型号分别有：槽式桥架、托盘式桥架、梯级式桥架槽式桥架：槽式是一种完全封闭的桥架，在高强度腐蚀环境下，对控制电缆屏蔽干扰和电缆保护有很好的效果。

托盘式桥架：托盘式具有重量轻，载荷大，造型美观、结构简单，安装方便等优点，它既适用于动力电缆的安装，也适用于控制电缆的敷设。

梯级式桥架：梯式具有重量轻，成本低，安装方便、散热、透气性好等优点。

它适用于一般直径较大电缆的敷设。

三、桥架材质介绍电缆桥架材质分别有：镀锌、铝合金、不锈钢镀锌桥架：适用于室内中度腐蚀，不可用在室内有防腐蚀需求的环境下，镀锌桥架的锌层使得它使用寿命得到加强。

铝合金桥架：适用于室内外中度腐蚀环境，铝合金桥架有着不错抗腐蚀能力以及抗电磁干扰能力。

不锈钢桥架：能适用到任何的安装环境中，众所周知不锈钢有着非常高的硬度，而且不会出现生锈、磨损、腐蚀等情况，能够非常好的保护电缆。

四、桥架工艺介绍电缆桥架工艺分别有：防火、喷塑、热镀锌防火桥架：适用于需要有防火等级的环境，外层加防火涂料，防火桥架遇火后不会燃烧，从而阻隔火势蔓延，具有极其良好的防火阻火效果。

喷塑桥架：适用于室内外中度腐蚀环境，喷塑桥架可以自由的选择喜欢的颜色，对一些有外观需求的建筑物来说是非常不错的选择。

热镀锌桥架：可以使用在任何环境中，热镀锌是镀锌桥架的升级版，有着非常强大的使用寿命以及抗腐蚀性能。

五、电缆桥架的规格电缆桥架的规格是根据需要搭载数量多少与多少重量的电缆去选择的。

六、电缆桥架使用推荐表。

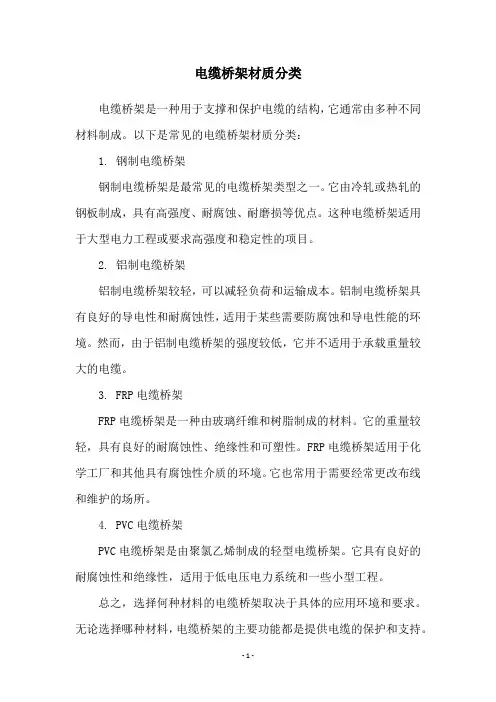

电缆桥架材质分类
电缆桥架是一种用于支撑和保护电缆的结构，它通常由多种不同材料制成。

以下是常见的电缆桥架材质分类：
1. 钢制电缆桥架
钢制电缆桥架是最常见的电缆桥架类型之一。

它由冷轧或热轧的钢板制成，具有高强度、耐腐蚀、耐磨损等优点。

这种电缆桥架适用于大型电力工程或要求高强度和稳定性的项目。

2. 铝制电缆桥架
铝制电缆桥架较轻，可以减轻负荷和运输成本。

铝制电缆桥架具有良好的导电性和耐腐蚀性，适用于某些需要防腐蚀和导电性能的环境。

然而，由于铝制电缆桥架的强度较低，它并不适用于承载重量较大的电缆。

3. FRP电缆桥架
FRP电缆桥架是一种由玻璃纤维和树脂制成的材料。

它的重量较轻，具有良好的耐腐蚀性、绝缘性和可塑性。

FRP电缆桥架适用于化学工厂和其他具有腐蚀性介质的环境。

它也常用于需要经常更改布线和维护的场所。

4. PVC电缆桥架
PVC电缆桥架是由聚氯乙烯制成的轻型电缆桥架。

它具有良好的耐腐蚀性和绝缘性，适用于低电压电力系统和一些小型工程。

总之，选择何种材料的电缆桥架取决于具体的应用环境和要求。

无论选择哪种材料，电缆桥架的主要功能都是提供电缆的保护和支持。

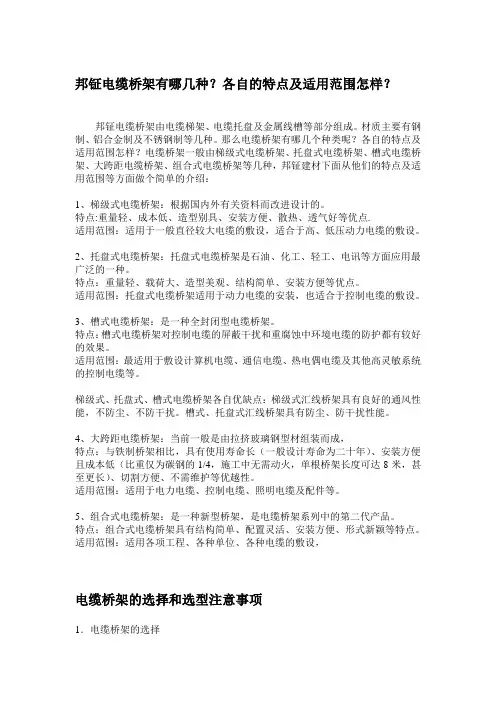

邦钲电缆桥架有哪几种？各自的特点及适用范围怎样？邦钲电缆桥架由电缆梯架、电缆托盘及金属线槽等部分组成。

材质主要有钢制、铝合金制及不锈钢制等几种。

那么电缆桥架有哪几个种类呢？各自的特点及适用范围怎样？电缆桥架一般由梯级式电缆桥架、托盘式电缆桥架、槽式电缆桥架、大跨距电缆桥架、组合式电缆桥架等几种，邦钲建材下面从他们的特点及适用范围等方面做个简单的介绍：1、梯级式电缆桥架：根据国内外有关资料而改进设计的。

特点:重量轻、成本低、造型别具、安装方便、散热、透气好等优点.适用范围：适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架：托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

特点：重量轻、载荷大、造型美观、结构简单、安装方便等优点。

适用范围：托盘式电缆桥架适用于动力电缆的安装，也适合于控制电缆的敷设。

3、槽式电缆桥架：是一种全封闭型电缆桥架。

特点：槽式电缆桥架对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。

适用范围：最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、防干扰性能。

4、大跨距电缆桥架：当前一般是由拉挤玻璃钢型材组装而成，特点：与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。

适用范围：适用于电力电缆、控制电缆、照明电缆及配件等。

5、组合式电缆桥架：是一种新型桥架，是电缆桥架系列中的第二代产品。

特点：组合式电缆桥架具有结构简单、配置灵活、安装方便、形式新颖等特点。

适用范围：适用各项工程、各种单位、各种电缆的敷设，电缆桥架的选择和选型注意事项1．电缆桥架的选择1．1在工程设计中，电缆桥架的布置应根据经济合理性、技术可行性、运行安全性等因素综合比较，以确定最佳方案，还要充分满足施工安装、维护检修及电缆敷设的要求。

桥架和穿线管的选择原则一、桥架的选择原则桥架啊，就像是电线电缆的专属高速公路。

在选择桥架的时候呢，有好多因素得考虑。

1. 承载能力这可太重要啦。

要是桥架承载不了那些电线电缆的重量，那就麻烦大了。

你得看看你要放多少电线电缆在上面，然后根据这个来选择合适承载能力的桥架。

比如说，在一些大型工厂里，设备多，电线粗又多，那肯定得选承载能力强的桥架，像那种厚实的钢制桥架就比较合适。

可要是在普通的小办公室呢，电线没那么多也没那么重，可能轻型的桥架就够用啦。

2. 材质桥架的材质多种多样。

钢制桥架很结实，抗压能力强，还防火，不过就是容易生锈，所以要是在比较潮湿的环境里，就得做好防锈处理。

铝合金桥架呢，质量轻，耐腐蚀，但是价格可能会高一些。

还有玻璃钢桥架，绝缘性特别好，适合一些对电绝缘要求高的地方，像配电室之类的。

3. 安装环境如果是在室内安装，你可能更注重桥架的美观性，这时候那种外观比较精致的桥架就比较好。

要是在室外呢，就得考虑桥架能不能经受得住风吹日晒雨淋了。

比如说在海边的建筑，海风里有盐分，腐蚀性强，这时候就不能随便选桥架了，得选耐腐蚀的材质，像铝合金或者玻璃钢的桥架就会比较合适。

4. 尺寸规格桥架的尺寸规格得根据你要铺设的电线电缆的数量和粗细来定。

如果电线电缆很多很粗，那桥架就得宽一点、深一点，这样才能保证电线电缆都能放得下，而且不会挤得乱七八糟的。

要是桥架选小了，电线电缆在里面挤成一团，不仅不美观，还可能会有安全隐患呢。

二、穿线管的选择原则穿线管呢，就像是电线电缆的保护神，把它们好好地保护起来。

1. 材质方面PVC穿线管是很常见的，它价格便宜，安装方便，绝缘性也不错，一般家庭装修或者一些普通的室内布线都会用到。

但是PVC穿线管有个缺点，就是它的强度相对来说不是很高，如果受到比较大的外力撞击，可能会破裂。

金属穿线管呢，像镀锌钢管，强度就很高，防火性能也好，而且还能起到屏蔽电磁干扰的作用，在一些对电磁干扰要求比较严格的场所，比如医院的一些仪器设备周围或者通信机房里，就很适合用金属穿线管。

各种材质电缆桥架的优劣性比较生产实际中应用比较多的电缆桥架材质有复合环氧树脂复合型、玻璃钢及钢制热镀锌系列等，这些材质的电缆桥架各有各的特点，详细说明如下：一、拉挤玻璃钢材质：玻璃钢电缆桥架是采用拉挤工艺生产的一种电缆桥架，它采用专用无碱无捻拉挤纱、配合拉挤树脂，在高温下固化，连续拉挤成型。

它的优点是：1、生产方便快捷、生产效率较高。

2、采用专用模具，精度较高，外形尺寸一致性较好。

3、与其它材质电缆桥架相比价格较低。

4、桥架采用分体式组装成型，配置较灵活，便于组织生产。

它的缺点是：1、强度低，承载能力差。

由于工艺限制，不能生产复合型产品，故此其强度全靠产品内部的玻璃纤维纱，与其它两种材质相去甚远；并且采用分体式结构，各部分之间用螺栓或铆钉组装而成，在搬运、安装甚至使用过程，不可避免的会产生螺栓松动，造成桥架强度降低或损坏。

2、强度单向性。

产品中只有纵向的纱支，没有横向的纱支，因此产品纵向的强度较高，但横向的强度却很差，仅仅依靠表面的一层纤维毡来提供。

3、耐候性不高。

4、耐腐蚀性不强（能够达到JB/T6743-1993标准WF1等级），在腐蚀性环境下使用寿命有限。

二、钢制热镀锌系列：钢制热镀锌电缆桥架价格较低，机械强度较高，但防腐性能很差，其原因是：1、锌不能用于腐蚀性环境，因为镀锌层表面的氧化锌极易与腐蚀环境中的酸离子发生反应，导致其防腐性能失效；2、防腐层很薄，在运输、安装、使用过程中受外力损坏，腐蚀性介质通过损坏部分向金属基体腐蚀蔓延，使防护层脱落，失去保护作用。

3、因防腐层很薄，腐蚀性介质很容易通过防腐层渗透到金属基体，导致防腐层脱落失去保护作用。

4、安装过程中不可避免的切割造成的切口不便进行处理，造成切口部位极易遭到腐蚀，腐蚀介质再从此处蔓延到其它部位。

5、此类电缆桥架一般使用在非腐蚀性环境下（能够达到JB/T6743-1993标准TH级别）。

腐蚀性环境，不易使用该类电缆桥架。

三、复合环氧树脂复合型电缆桥架：复合环氧树脂复合型电缆桥架采用金属骨架两面加有防腐层的结构，采用大吨位压力机模压成型，其优点是：1、机械强度高，是所有种类电缆桥架中机械强度最高的一种，电缆桥架既有金属的钢性又有非金属的韧性。

桥架分类及规格
桥架是一种通用的电缆支架，在建筑、机房、数据中心等场所广泛应用。

它可以有效地管理电缆，保证电缆的安全性和美观性。

根据不同的用途和需要，桥架可以分为多种类型和规格。

一、分类
1. 钢制桥架：钢制桥架是最常见的一种桥架，它由钢板经过冲压、折弯等工艺制作而成。

钢制桥架具有结构坚固、承载能力高、防腐能力强等优点。

2. 铝合金桥架：铝合金桥架是一种轻质型桥架，它由铝合金材料制作而成。

铝合金桥架具有重量轻、耐腐蚀、易于安装等优点。

3. FRP桥架：FRP（玻璃钢）桥架是一种新型的复合材料桥架，它由玻璃纤维增强材料与树脂基材料复合而成。

FRP桥架具有重量轻、耐腐蚀、绝缘性好等优点。

二、规格
1. 桥宽：通常情况下，桥架的宽度为100mm、200mm、300mm、
400mm、500mm等多种规格，不同的宽度适用于不同的电缆数量和尺寸。

2. 桥高：桥架的高度也是多种规格，一般为50mm、75mm、
100mm等。

桥高的选择应根据电缆数量和尺寸来进行确定。

3. 长度：桥架的长度可以根据现场实际情况进行定制，一般长度为
2m或4m。

4. 材质：桥架材质主要有钢板、铝合金、FRP等多种选择，不同材质适用于不同环境和要求。

5. 颜色：桥架颜色也是多样化的，通常有灰色、黑色等基本颜色可供选择。

同时还可以根据客户要求进行定制。

总之，桥架作为一种重要的电缆支架，在现代建筑和设备中具有广泛应用。

在选择合适的桥架时，需要根据实际需求和环境来进行选择，并确保其安装牢固和美观大方。

电缆桥架没有固定的报价，电缆桥架的价格与它的规格尺寸、电缆桥架厚度、采用什么材质或者是什么表面处理工艺有关。

桥架会根据国家板材浮动而调变价格，所以互联网上是没有准确的报价，高峰期甚至调整好几次价格，准确报价要根据供应商提供的为实价。

电缆桥架常用规格参考价格，实际价格咨询:镀锌电缆桥架：200×100×1.2mm（国标）30元/米镀锌电缆桥架：300×100×1.5mm（国标）49.1元/米镀锌电缆桥架：400×100×1.5mm（国标）60.8元/米防火电缆桥架/喷塑电缆桥架：200×100×1.2mm（国标）42元/米防火电缆桥架/喷塑电缆桥架：300×100×1.5mm（国标）64.7元/米防火电缆桥架/喷塑电缆桥架：400×100×1.5mm（国标）80.1元/米1060铝合金电缆桥架：200×100×1.2mm（国标）48.9元/米1060铝合金电缆桥架：300×100×1.5mm（国标）80.1元/米1060铝合金电缆桥架：400×100×1.5mm（国标）99.2元/米304不锈钢电缆桥架：200×100×1.2mm（国标）140.7元/米304不锈钢电缆桥架：300×100×1.5mm（国标）230.9元/米304不锈钢电缆桥架：400×100×1.5mm（国标）285.8元/米热镀锌(热浸锌)电缆桥架：300×100×1.5mm（国标）87.2元/米热镀锌(热浸锌)电缆桥架：400×100×1.5mm（国标）107.8元/米热镀锌(热浸锌)电缆桥架：400×150×1.5mm（国标）118.2元/米不同类型的电缆桥架报价也不一样，以上报价仅供为参考，不作实。

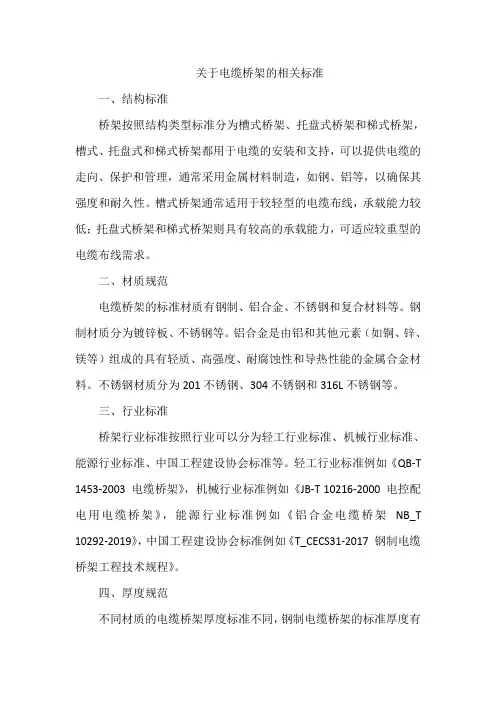

关于电缆桥架的相关标准一、结构标准桥架按照结构类型标准分为槽式桥架、托盘式桥架和梯式桥架，槽式、托盘式和梯式桥架都用于电缆的安装和支持，可以提供电缆的走向、保护和管理，通常采用金属材料制造，如钢、铝等，以确保其强度和耐久性。

槽式桥架通常适用于较轻型的电缆布线，承载能力较低；托盘式桥架和梯式桥架则具有较高的承载能力，可适应较重型的电缆布线需求。

二、材质规范电缆桥架的标准材质有钢制、铝合金、不锈钢和复合材料等。

钢制材质分为镀锌板、不锈钢等。

铝合金是由铝和其他元素（如铜、锌、镁等）组成的具有轻质、高强度、耐腐蚀性和导热性能的金属合金材料。

不锈钢材质分为201不锈钢、304不锈钢和316L不锈钢等。

三、行业标准桥架行业标准按照行业可以分为轻工行业标准、机械行业标准、能源行业标准、中国工程建设协会标准等。

轻工行业标准例如《QB-T 1453-2003 电缆桥架》，机械行业标准例如《JB-T 10216-2000 电控配电用电缆桥架》，能源行业标准例如《铝合金电缆桥架NB_T 10292-2019》，中国工程建设协会标准例如《T_CECS31-2017 钢制电缆桥架工程技术规程》。

四、厚度规范不同材质的电缆桥架厚度标准不同，钢制电缆桥架的标准厚度有1.0mm、1.2mm、1.5mm、2.0mm和2.2mm，铝合金电缆桥架的标准厚度有1.2mm、1.5mm、2.0mm、2.2mm和2.5mm，玻璃钢电缆桥架的标准厚度有3.0mm、3.5mm、4.0mm、4.5mm和5.0mm。

五、长度标准电缆桥架标准长度有2米、3米、4米、6米。

六、高度规范电缆桥架常用标准高度有50mm、100mm、150mm、200mm。

七、价格标准同规格同厚度的情况下，钢制电缆桥架比铝合金电缆桥架的价格高，铝合金电缆桥架价格比玻璃钢桥架价格高。

同样材质的桥架，规格越大价格越高，厚度越厚价格越贵。

弯通、三通、四通的价格都比直通的价格高，桥架规格越大，价格差越明显。

电缆桥架产品对比表材质特性玻璃钢制桥架(高碱) 钢制桥架合金塑料桥架型号规格难以齐全难以齐全齐全产品外观一般（若手直接触摸会产生不适症状）一般（毛刺较多）美观（所有桥架最优）防漏电安全接地无需接地需要接地装置无需接地抗老化不耐热，耐磨性低，长期高温易老化，在50℃就开始变形在潮湿环境下易生锈，使用年限较短适合任何环境条件下的使用，使用年限较长耐温性高温下会产生有毒气体不会产生有害物质，但隔热性差高温下不会产生有害物质，有很好的隔热性氧指数易燃，氧指数最高为32，常规为20 产品不会燃烧阻燃，氧指数高达44，一级阻燃型（产品离火1秒自动熄灭）耐腐蚀性能产品在腐蚀环境下不会发生化学反应，但在高温下会产生有害气体在有腐蚀气体，液体环境下易生锈，易被腐蚀在腐蚀环境下不产生化学反应加工特征配件依设计图纸提前制作完成，现场安装误差较大，连接处螺丝较多，安装不便，阻碍安装效率（非标）配件如三通，四通，异径三通等加工时间长，依设计图纸提前制作完毕，现场安装误差较大，连接处螺丝较多，安装不便，阻碍安装时效（非标）依据现场测量，现场配件组装，安装误差小，缩短安装期限（标准化）屏蔽性无好较好（屏蔽桥架）供货速度慢慢快现场变更难难容易动力电缆冷却差较快较快（设计有冷却气孔）重量较轻重轻安装时效锁大量螺丝，安装慢（安装时螺丝孔容易裂）锁大量螺丝，安装慢无需螺栓连接，安装快安装时出现的次品率现场冲孔难，桥架本身裂缝多，次品率高搬运，安装时易变形，次品率高标准化分解运送，现场安装，次品率低桥架本身材料对电缆有无负作用高碱，会腐蚀电缆对电缆无任何腐蚀对电缆无任何腐蚀安装电缆时桥架自身结构对电缆有无负作用连接的螺丝有时会因拉电缆不正确而对电缆造成损坏，导致电缆皮爆裂，影响电缆使用寿命连接的螺丝有时会因拉电缆不正确而对电缆造成损坏，导致电缆皮爆裂，影响电缆使用寿命内壁光滑，铺设时不会造成电缆皮损伤（无需螺栓连接）桥架尺寸是否符合标准按外径尺寸计算不符合标准（厚度≤标准）按外径尺寸计算不符合标准（厚度多为板材厚+喷涂层厚≤国标）按内径尺寸计算符合标准（厚度符合标准）电缆老化破皮时桥架所起的作用易加速电缆皮老化易与桥架形成短路合金塑料桥架自身材料绝缘工程综合造价一般一般较低。

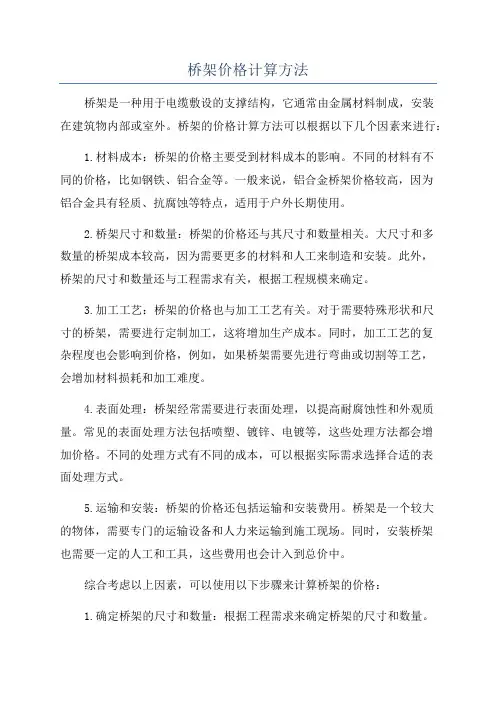

桥架价格计算方法桥架是一种用于电缆敷设的支撑结构，它通常由金属材料制成，安装在建筑物内部或室外。

桥架的价格计算方法可以根据以下几个因素来进行：1.材料成本：桥架的价格主要受到材料成本的影响。

不同的材料有不同的价格，比如钢铁、铝合金等。

一般来说，铝合金桥架价格较高，因为铝合金具有轻质、抗腐蚀等特点，适用于户外长期使用。

2.桥架尺寸和数量：桥架的价格还与其尺寸和数量相关。

大尺寸和多数量的桥架成本较高，因为需要更多的材料和人工来制造和安装。

此外，桥架的尺寸和数量还与工程需求有关，根据工程规模来确定。

3.加工工艺：桥架的价格也与加工工艺有关。

对于需要特殊形状和尺寸的桥架，需要进行定制加工，这将增加生产成本。

同时，加工工艺的复杂程度也会影响到价格，例如，如果桥架需要先进行弯曲或切割等工艺，会增加材料损耗和加工难度。

4.表面处理：桥架经常需要进行表面处理，以提高耐腐蚀性和外观质量。

常见的表面处理方法包括喷塑、镀锌、电镀等，这些处理方法都会增加价格。

不同的处理方式有不同的成本，可以根据实际需求选择合适的表面处理方式。

5.运输和安装：桥架的价格还包括运输和安装费用。

桥架是一个较大的物体，需要专门的运输设备和人力来运输到施工现场。

同时，安装桥架也需要一定的人工和工具，这些费用也会计入到总价中。

综合考虑以上因素，可以使用以下步骤来计算桥架的价格：1.确定桥架的尺寸和数量：根据工程需求来确定桥架的尺寸和数量。

2.选择合适的材料和加工工艺：根据工程要求和预算，选择合适的材料和加工工艺。

3.考虑表面处理和运输安装费用：根据需要进行表面处理和运输安装费用的估算。

4.计算材料成本：根据桥架的尺寸和数量，乘以材料的单价，计算出材料成本。

5.加上加工费用：根据加工工艺的复杂程度和桥架的尺寸和数量，估算加工费用。

6.加上表面处理、运输和安装费用：将表面处理、运输和安装费用加入到总价中。

7.计算总价：将以上各项成本相加，得到桥架的总价格。

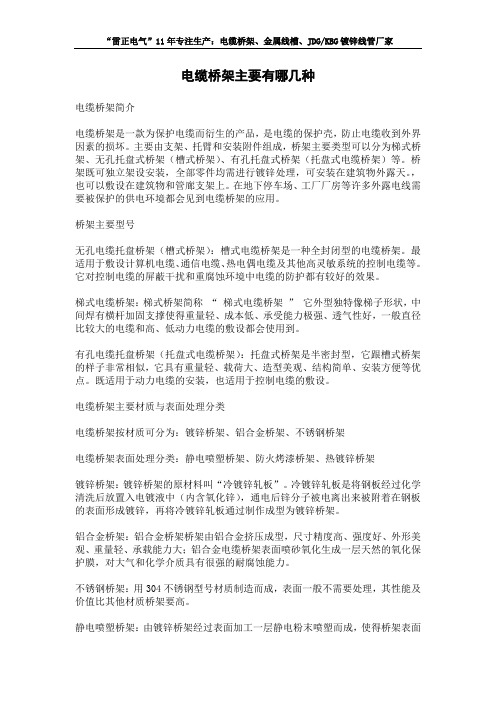

电缆桥架主要有哪几种电缆桥架简介电缆桥架是一款为保护电缆而衍生的产品，是电缆的保护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。

，也可以敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多外露电线需要被保护的供电环境都会见到电缆桥架的应用。

桥架主要型号无孔电缆托盘桥架（槽式桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。

最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

梯式电缆桥架：梯式桥架简称“ 梯式电缆桥架” 它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，一般直径比较大的电缆和高、低动力电缆的敷设都会使用到。

有孔电缆托盘桥架（托盘式电缆桥架）：托盘式桥架是半密封型，它跟槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。

既适用于动力电缆的安装，也适用于控制电缆的敷设。

电缆桥架主要材质与表面处理分类电缆桥架按材质可分为：镀锌桥架、铝合金桥架、不锈钢桥架电缆桥架表面处理分类：静电喷塑桥架、防火烤漆桥架、热镀锌桥架镀锌桥架：镀锌桥架的原材料叫“冷镀锌轧板”。

冷镀锌轧板是将钢板经过化学清洗后放置入电镀液中（内含氧化锌），通电后锌分子被电离出来被附着在钢板的表面形成镀锌，再将冷镀锌轧板通过制作成型为镀锌桥架。

铝合金桥架：铝合金桥架桥架由铝合金挤压成型，尺寸精度高、强度好、外形美观、重量轻、承载能力大；铝合金电缆桥架表面喷砂氧化生成一层天然的氧化保护膜，对大气和化学介质具有很强的耐腐蚀能力。

不锈钢桥架：用304不锈钢型号材质制造而成，表面一般不需要处理，其性能及价值比其他材质桥架要高。

电缆桥架制作标准
电缆桥架的制作标准包括以下几个方面：
材质选择：电缆桥架的材质主要包括冷轧板、热轧板、镀锌板和不锈钢等。

不锈钢由于具有美观耐用等优点，被广泛应用于建筑行业及各种设备设施中。

桥架结构：电缆桥架的结构有多种，其中包括梯架和有孔托盘等。

制造工序：电缆桥架的制造工序包括备料、下料、钻孔、折弯成圆弧、冲孔—焊接—镀锌—喷涂等步骤。

安装要求：在地面2.2m以上的高度才适合敷设电缆桥架，0.3m是桥架顶部距顶棚或其他障碍物的最小距离。

同时，桥架内电缆横截面积与桥架横截面积的最小比例为50%。

表面处理：对金属表面进行喷丸处理及磷化防锈处理，提高防腐性能。

总的来说，电缆桥架的制作标准涉及到材质选择、桥架结构、制造工序、安装要求以及表面处理等多个方面。

东莞文兴桥架厂官网：
铝合金电缆桥架有什么优势？
铝合金电缆桥架有着钢制电缆电缆桥架不能比的优势：铝合金电缆桥架由铝合金挤压成型，尺寸精度高、强度好、外形美观、重量轻、承载能力大：铝合金电缆桥架表面喷砂氧化生成一层天然的氧化保护膜，对大气和化学介质具有很强的耐腐蚀能力.，铝合金电缆桥架，它具有结构简单、式样新颖、载荷大、重量轻、耐腐蚀、使用寿命长、安装方便、适用于一般环境地区，在沿海临雾地区、高湿度和有腐蚀性的环境中，更能显示出铝合金电缆桥架的独特抗腐蚀性能。

铝合金桥架从工艺上区分主要有两大类：
一类是铸造合金又称型材，就是一体成型的梯边组合焊接而成桥架未经积压工艺。

型材主要成分是铝掺入少量镁元素，加强其硬度。

而以镁元素为主要添加对象的铝合金优点不仅是在强度较高而且有独特的高抗腐蚀性因此又被成为防锈铝合金。

其到电热和强度尤为突出。

二类是变形铝合金，能承受压力加工，延展性好，力学性能高于型材，可加工成各种规格，形态的桥架。

但其强度，导热电。

质量，都低于型材。

铝合金电缆桥架优良的高抗腐蚀功能适用于化工，石化等具有高腐蚀性的环境场所。

东莞文兴桥架厂官网：
铝合金电缆桥架所需铝合金材质要求规范
铝合金电缆桥架应采用优质铝合金，符合CECS106-2000铝合金电缆桥架技术规程要求。

铝合金电缆桥架用铝合金型材应符合GB/T5237-93标准3.1中合金牌号
LD-31(6063)的规定，供应状态为T5（RCS），精度等级为普通级。

铝桥架用铝合金板材应符合GB10569-1989中牌号5052(LF2)的铝合金板材，供应状态为OM或HX4Y2。

电缆桥架常用规格在电气工程领域，电缆桥架是一种用于支撑和保护电缆的重要设备。

它能够有效地将电缆整齐地排列并固定，确保电力传输的安全与稳定。

而了解电缆桥架的常用规格对于正确选择和使用桥架至关重要。

电缆桥架的规格通常由多种因素决定，包括承载电缆的数量、重量、尺寸，以及安装环境的空间限制等。

常见的电缆桥架规格可以从材质、形状、尺寸等方面进行分类。

从材质上看，电缆桥架主要有钢制桥架、铝合金桥架、玻璃钢桥架等。

钢制桥架具有较高的强度和稳定性，能够承受较大的重量，常用规格有宽度 100mm、150mm、200mm、300mm 等，高度 50mm、100mm、150mm 等。

铝合金桥架则具有重量轻、耐腐蚀的优点，常见规格与钢制桥架类似。

玻璃钢桥架具有良好的耐腐蚀性和绝缘性能，规格也较为多样。

在形状方面，电缆桥架主要分为槽式桥架、托盘式桥架、梯式桥架等。

槽式桥架是全封闭型的，能够有效地防止电缆受到外界干扰和损伤，常用规格有宽度 100mm 600mm，高度 50mm 150mm 不等。

托盘式桥架的底部有许多小孔，透气性较好，便于电缆散热，其规格通常有宽度 150mm 600mm，高度 50mm 150mm 左右。

梯式桥架则类似于梯子的形状，通风性能极佳，适合于大直径电缆的敷设，常见宽度在100mm 600mm 之间，高度 50mm 150mm 不等。

从尺寸上来说，电缆桥架的宽度一般在 100mm 1200mm 之间，高度在 50mm 300mm 之间。

具体的选择要根据实际需要敷设的电缆数量和直径来确定。

例如，如果需要敷设的电缆数量较少且直径较细，那么可以选择宽度较窄、高度较低的桥架，如 100mm×50mm 的规格；而如果电缆数量较多且直径较大，就需要选择宽度较宽、高度较高的桥架，如 600mm×150mm 的规格。

此外，还有一些特殊规格的电缆桥架，以满足特定的安装需求。

比如在一些狭小的空间内，可能会使用到宽度较小的桥架，如 50mm 宽的桥架；在一些需要承受较大重量的场所，可能会使用加厚型的桥架，其板材厚度会比常规桥架更厚。

桥架材质种类1. 介绍桥架是一种用于支持、保护和布线电缆的结构。

它由不同种类的材料制成，每种材料都具有独特的特性和优势。

本文将介绍桥架的常见材质种类，并探讨它们的特点和适用场景。

2. 金属桥架金属桥架是最常用的一种桥架材料。

它由金属材质如钢铝合金制成，并通过焊接、螺栓连接等方式组装而成。

金属桥架具有以下优点： * 耐久性：金属桥架能够承受重压和长时间的使用，具有较高的耐久性。

* 强度：金属桥架具有较高的强度，能够承受较大的荷载。

* 火灾安全性：金属桥架对于火灾的蔓延具有较好的阻隔作用，能够保护电缆免受火灾的损害。

* 易于安装和维护：金属桥架的组装和拆卸相对较简便，同时易于进行维护和检修。

然而，金属桥架也存在一些不足之处。

由于金属材质的导电性，金属桥架在一些特殊环境下可能存在电磁干扰的问题。

此外，金属桥架的成本较高，不适用于一些经济性要求较高的项目。

3. 塑料桥架塑料桥架是另一种常见的桥架材料。

它由聚合物材料制成，通常是聚氯乙烯（PVC）或聚丙烯（PP）等。

塑料桥架具有以下特点： * 防腐性：塑料桥架对于化学腐蚀、水腐蚀具有较强的抵抗能力，适用于潮湿或具有腐蚀性气氛的环境。

* 绝缘性：塑料桥架具有良好的绝缘性能，不会导致电磁干扰，适用于一些特殊的电气设备布线环境。

* 轻质：相比金属桥架，塑料桥架较轻，便于搬运和安装。

然而，塑料桥架也有其局限性。

由于塑料材质在高温环境下易软化或变形，塑料桥架的耐高温性较差。

此外，塑料桥架的强度较金属桥架低，只适用于负载较小的场景。

4. 玻璃钢桥架玻璃钢桥架是一种由玻璃纤维增强塑料（GFRP）和环氧树脂组成的桥架材料。

它具有以下特点： * 轻质高强：玻璃钢桥架的密度低，重量轻，但具有很高的强度和刚性。

* 耐腐蚀：玻璃钢桥架对于化学腐蚀和水腐蚀具有良好的抵抗能力，适用于潮湿、酸碱等恶劣环境。

* 隔热：玻璃钢桥架的导热系数低，能够有效隔热，降低电缆的温度升高。

不锈钢电缆桥架标准
一、材质标准
不锈钢电缆桥架应采用304或316不锈钢材料，符合GB/T 2828.1-2012标准。

这些不锈钢材料具有良好的耐腐蚀性和高强度，能够满足长期使用的需求。

二、尺寸标准
不锈钢电缆桥架的截面形状、尺寸、允许偏差和外观应符合1220标准要求。

在设计和生产过程中，应按照标准规定进行测量和检验，确保产品的尺寸精度和外观质量。

三、焊接标准
不锈钢电缆桥架的焊接应符合5024-2008标准。

焊接过程中应采用先进的焊接工艺和合适的焊接材料，确保焊接质量和桥架的稳定性。

四、表面处理标准
不锈钢电缆桥架的表面处理应按照设计要求进行，如喷涂、电镀等。

表面处理后的桥架应具有光滑、平整、色泽均匀的外观，并具有良好的防腐蚀性能。

电缆桥架材质分类
电缆桥架是用来架设电缆的一种物品，通常是由一些金属材料或
者合金材料构成的。

在不同的场景下，适合使用不同的电缆桥架材质，这样才能保证最佳的效果。

下面我们就来详细介绍一下电缆桥架材质
分类。

一、钢制电缆桥架
钢单向线缆支架的特点是强度大，刚性好，抗震能力强，在较
恶劣的环境下使用效果也很好，但是制造和安装成本较高，使用寿命
相对比较短，容易生锈腐蚀，需要不定期维护。

二、铝制电缆桥架
铝制电缆桥架重量轻，强度适当，导电性能好，运输和安装、维
修成本较低，引入了现代化管理思路，提高了生产效率，逐渐逐渐逐
渐逐渐逐渐逐渐逐渐逐渐逐渐逐渐逐渐逐渐逐渐逐渐逐渐逐渐逐渐逐
渐逐渐逐渐逐。

三、不锈钢电缆桥架
不同于铁钢，不锈钢在环境氧化情况下，不会产生破坏性的腐蚀，具有良好的耐腐蚀和耐高温性能。

这使其特别适合在潮湿、弱酸性和
易腐蚀的环境下长时间使用。

但是，不锈钢电缆桥架的成本也比较高，使用寿命有限。

综合来看，选择适合的电缆桥架材质可以有效提升工程质量和经
济效益。

在使用时，需要根据实际需求来决定使用哪种材质的电缆桥架，以便为工程提供最佳的保证。
