建筑电气设计中关于低压配电系统安全性的探究

建筑理论与设计　浅谈建筑电气中供配电系统设计　

摘要：随着社会经济的快速发展，现代的高层建筑是越来越普遍，用电成为人们日常工作生活中一个重要的问题，供配电系统的安　全可靠性在电气设计时是至关重要的一环，而且是电气设计的出发点和归宿。因此，对建筑电气的供配电系统构建的探讨有其必要性。　关键词：建筑电气，供配电系统，构建　１供配电系统构建的可靠性　在建筑电气的供配电系统构建中，一定要结合实际需求和设计规范，加　强对各种供配电系统方案的分析比较，择优挑选，保证供电的可靠性。　１．１负荷供电　在建筑电气供配电系统中，可靠性作为其中的一个关键因素，在设计时，　要加强对系统配电模式分析，结合供电可靠性的要求，确定电力负荷，并且　ｌｏ（６　Ｖ电闫电溽柴油发动机组　

图１供配电系统　要对中断供电的损失进行分析。通常情　况下，负荷影响程度可以划分为三种，　即一级负荷、二级负荷、三级负荷。其　中，一级负荷最为重要。所谓一级负荷，　。主要就是指建筑中的一些消防设备，如　心火灾自动报警、消防水泵、应急照明、自　动灭火系统、消防电梯、消防控制室等　等，另外，还包括水送、排风机、消防水　泵房等等。其中，在一级负荷中，要加强　对特别重要负荷控制，在设置其所需要　的两个电源的基础上，还要增设相应的　应急电源，并且不可以将其他的应急电　源接人到负荷中，保证特别重要负荷的　良好供电。在实践当中，主要用到的应　急电源有ＥＰＳ应急电源和柴油发电机　组，见图１。　１．２供电线路　在建筑电气的供配电系统构建过程中，在满足供电电源要求的前提下，　还要保证供电线路的安全性，具体从以下几个方面人手：１）合理选择敷设方　式。在系统构建中，要结合工程设计规范，以建筑物的使用要求和功能性质为　标准，加强对系统所处环境的分析，合理确定其敷设方式。２）要保持供电线路　的清洁度。对于供配电系统来讲，不可避免地有灰尘以及污染物等的存在，　在一定的条件下，很有可能会对布线系统造成影响，甚至有可能发生不可预　料的事情。所以，在进行管线敷设之前，需要做好清理工作，可以避免外界对　系统设备的影响，确保系统的运行。３）敷设方式要符合设计要求，结合相关　的设计规范，采用专用供电回路进行设计，尤其是对于高层建筑来讲，其消　防设备更加需要注意这一点，如在系统中，对于消防电梯、消防控制室等一　类的供电，需要设置自动切换器，并将其置于最末一级配电箱处，切实保证　设备的供电需要。４）在建筑电气设计中，配电箱没有作防水处理，而地下室　车库应急照明配电设备又通常装在车库墙上，如果发生火灾，那么，其设备　就极有可能被烧毁，因此，为了避免这种现象的发生，要在配电间，配置和安　装相应的配电箱，既保证了应急照明，同时还在很大程度上提高了照明的可　靠性。　１．３干线首端保护器　在建筑电气的供配电系统设计规范中，对线路安全性和保护作出了明确　规定。而对于干线首端保护器而言，其主要的工作就要确定分支线安全长度。　为此，在这个阶段的施工中，一定要本着安全性的原则，加强对其他设备的　保护。首先，在设计配电系统时，其配电方式最好采用分区树干式，无论是对　于低层建筑群，还是对于高层建筑来讲，其都采用低压配电方式，而且都要以　这种方式为主。其次，在设计时，对于接线方式，也要合理的选择，尤其是对于　干线与连接线，一定要确定其安全长度，为此，这是设计人员应该注意的问　题。所以，设计人员要做好相关的计算工作，从而科学确定其干线首端安装的　短路保护电器能保护分支线长度，在实践中，可以通过图解法来解决（见图２），　具体方法如下：　。３６。　Ｌ４／ｋ＝（Ｌｒ－ＬＢ）Ｌ１；　Ｌｌ＝（Ｌｌ—ｂ）　／Ｌ１；　２供配电设备的可靠性　在建筑电气的供配电系统构建　中，一定要保证供电系统的可靠性。但　是在进行可靠性分析时，不仅要考虑　系统的自动化程度，还要加强对系统　设备元件、接线方式以及线路等的分　析。一般情况下，一个系统只要简单，　就达到了一定的可靠性，为此，需要设　卜—　—＿．十　图２干线首端保护器保护长度　计人员在设计时，在保证设计规范的前提下，要尽量做到简单，将系统简化处　理，从而有效地提高系统的可靠性。并且，在必要时，还要结合实际情况，进行　系统的定量计算，综合分析所有关键因素，确定针对的措施，确保系统更加可　靠。　１１变压器低压配电装置。　在系统中，变压器有着极为重要的变换电压的作用。为此，在选择时。一　定要根据系统运行要求，充分考虑防火设计和冷却方式，进行合理选择，并且　要求高低压配电装置和干式变压器最好安装在同一房间内。　２）低压配电装置。　一般情况下，低压配电装置主要分为抽屉式和固定式两种，在具体的应　用时，根据建筑的结构和墙的结构进行具体的选择。与此同时，墙与低压配电　柜的距离应保持在０．８　ｍ—ｌｍ，以便于维修工作的进行。　３）高压配电装置。　该种装置主要分为手车式和固定式两种，其主要是安放高压电器设备的　柜式成套装置，从而发挥其接受和分配电能的作用。　３低压配电系统设计　在设计实践中，对于低压配电系统的设计，主要应注意以下两个问题：　１）计费问题。对于计费问题的处理，需要供电部门针对不同的收费标　准，结合不同的负荷，做好相关的分析和整理，从中找出同类负荷，以工程　要求为主要依据，实行集中收费，并且，设计人员要与供电部门和业主做　好协商工作，在确保双方利益的基础上，从中选择一个折中方案，针对方　案的不完善之处，要采取有效的措施给予补救处理，从而确保设计的规范　性。　２）要做好用户与设计的协调处理。在设计工作中，设计人员不仅要与管　理部门和主管人员做好协调工作，同时，还要做好设计与用户的协调工作，为　此，需要设计人员加强对工程规范的认真分析，综合考虑各方面的因素，避免　Ｅｌ后管理和运行过程中的矛盾与冲突的发生，要保证各个方面达成统一认　识，从中选择一个最为合理的设计方案。　４建筑电气的供配电系统的效益分析　在建筑电气的供配电系统构建过程中，要加强降低供配电系统配电损失　方法的分析和研究。虽然我国电力行业得到了快速的发展，但是在其经济迅　速增长的同时，却在很大程度上加剧了资源的耗费，同时，也严重地违背了我　国经济的可持续发展。为此，建筑电气的供配电系统构建，不仅要保证其经济　效益，还要提高其社会效益，避免我国能源紧张的不断加剧。通常情况下，主　要是通过减少无功功率，提高电能的利用率，从而来降低供配电系统的线损　及配电损失，在实践中，可以通过以下方面来实现：　１）降低和减少线路损耗；　２）ＪＪｌ强对变压器的合理选择，既要满足运行要求，也要满（下转第４２页）　赣　一殷动力赣魄　

生产与安全技术　Ｑ：Ｑ　（　）　Ｃｈｉｎａ　Ｎｅｗ　Ｔｅｃｈｎｏｌｏｇｉｅｓ　ａｎｄ　Ｐｒｏｄｕｃｔｓ　

关于民用建筑电气设计在安全方面的探讨　

张萍孟凡增刘化楠郭丽霞　

（中原石油勘探局勘察设计研究院，河南濮阳４５７００１）　

摘要：在民用建筑中电气设备的安全设计是重要的内容，对整个建筑工程有着直接影响，对日后建筑本身的使用功能也是　重要的保障。民用建筑的电气设计应当在保障整体功能的基础上加强安全的设计。笔者结合实际工程案例，对民用建筑电气　设计在安全方面的内容进行了初步探讨。　关键词：民用建筑电气设计安全节能　

中图分类号：ＴＵ２０１．５　文献标识码：Ａ　

科学技术的进步带动了建筑业的发　

展和理念创新，在近年来的城市化进程　

中，民用建筑发展迅速，但民用建筑的　

电气设计大多是开发商出于经济效益　的考虑，对设计中的一些细节问题缺乏　

科学论证，导致使用中存在着问题，如　

能源耗费大、存在一定的安全隐患等。　

一、模数化配电箱的正确选用　

民用建筑电气设计中普遍都选用模　

数化配电箱，且在型号选择上也都趋向　于使用ＰＺ３０，但是理论上来讲ＰＺ３０是　

不能在民用建筑中应用的。首先对ＰＺ３０　

和ＰＺ２０要有一个认识上的区分，这两　

组配电箱是针对不同的使用场所分别　

设计的，ＰＺ３０是按照专业人员的要求设　

计的，如在工厂等生产场所；ＰＺ２０是按　照普通非专业人员的使用设计的，如民　

用住宅和相关场所。对于非专业的人员　

使用的模数化终端组合电气标准中，更　

强调安全保护，比如主开关为隔离开关　

并设置端子外罩。此外，在电器之间的　

各种线路连接上，设置障板，来防止人　们不小心的接触等。在电气间隙爬电距　

离足够的情况下，大多数的三相系统　

ＰＺ２０能够代替ＰＺ３０，所以在民用建筑　

中尽量不要使用ＰＺ３０。　

二、导线的敷设保护及灯座的选择　

根据我国《低压配电设计规范》　

ＧＢ５００５４—９５的第５．２．１条第３款的规　

定，当导线　垂直敷设至地面低于１．８ｍ时，应穿　

建筑工程　

Ｉ■　

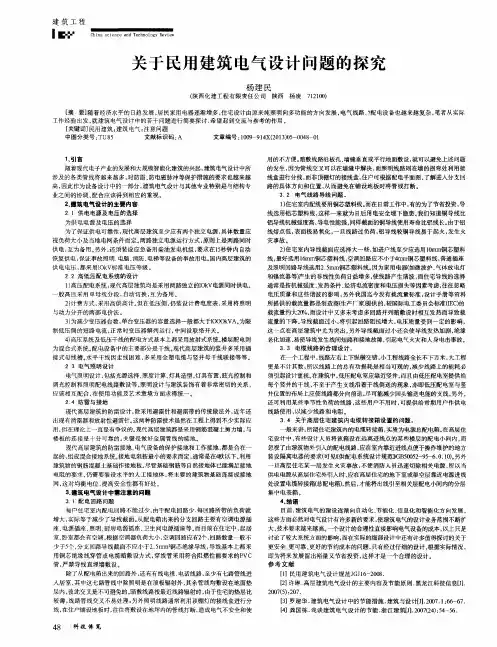

关于民用建筑电气设计问题的探究　

杨建民　

（陕西化建工程有限责任公司陕西杨凌７１２１００）　

［摘要］随着经济水平的日趋发展，居民家用电器逐渐增多，住宅设计由原来纯照明向多功能的方向发展，电气线路、？配电设备也越来越复杂，笔者从实际　工作经验出发，就建筑电气设计中的若干问题进行简要探讨，希望起到交流与参考的作用。　［关键词］民用建筑；建筑电气；注意问题　中图分类号：ＴＵ８５　文献标识码：Ａ　文章编号：１００９—９１４Ｘ（２０１３）Ｏ５—００４８—０ｌ　

１　引言　

随着现代电子产业的发展和大规模智能化建筑的兴起，建筑电气设计中所　

涉及的各类管线将越来越多，对防雷、防电磁脉冲等保护措施的要求也越来越　

高，因此作为设备设计中的一部分，建筑电气设计与其他专业特别是与结构专　

业之间的协调、配合应该得到相应的重视。　

２　建筑电气设计的主要内容　２　１供电电源及电压的选择　

为供电电源及电压的选择　

为了保证供电可靠性，现代高层建筑至少应有两个独立电源，具体数量应　

视负荷大小及当地电网条件而定。两路独立电源运行方式，原则上是两路同时　

供电，互为备用。另外，还须装设应急备用柴油发电机组，要求在ｌ５秒钟内自动　

恢复供电，保证事故照明、电脑、消防、电梯等设备的事故用电。国内高层建筑的　

供电电压，都采用ｌＯｋｖ标准电压等级。　２　２高低压配电系统的设计　

１）高压配电系统：现代高层建筑均是采用两路独立的ｉＯｋＶ电源同时供电。　

一般高压采用单母线分段，自动切换，互为备用。　

２）计费方式，采用高供高计。但在低压侧，仍装设计费电度表，采用将照明　

与动力分开的两部电价法。　

３）为减少变压器台数，单台变压器的容量选择一般都大￣ｌＯＯＯｋＶＡ。为限　

制低压侧的短路电流，正常时变压器解列运行，中间设联络开关。　

４）高压系统及低压干线的配电方式基本上都采用放射式系统。楼层配电则　

为混合式系统。配电设备中的主要部分是干线。现代高层建筑的竖井多采用插　

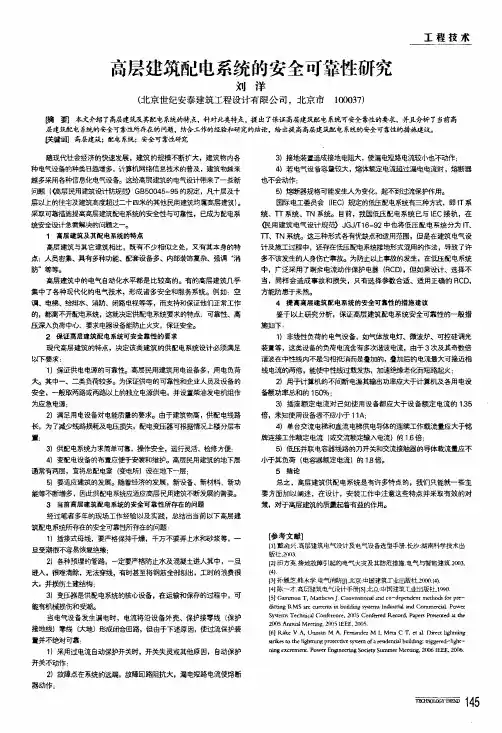

高层建筑配电系统的安全可靠性研究

刘洋

(北京世纪安泰建筑工程设计有限公司，北京市100037)工程技术

喃鞫本文介绍了高层建筑及其配电系统的特点，针对此类特点，提出了保证高层建筑配电系统可安全靠性的要求，并且分析了当前高层建筑配电系统的安全可靠性F干存在的问题，结合工作的经验和研究的结论，给出提高高层建筑配电系统的安全可靠性的措施建议。

鹾键词1高层建筑；配电系统；安全可靠性研究

随现代社会经济的快速发展，建筑的规模不断扩大，建筑物内各种电气设备的种类曰趋增多，计算机网络信息技术的普及，建筑物越来

越多采用各种信息化电气设备。这给高层建筑的电气设计带来了一些新问题(镐层民用建筑设计防规；蛰GB50045—95的规定，。叶层及十

层以上的住宅及建筑高度超过=十四米的其他民用建筑均属高层建筑)。

采取可靠措施提高高层建筑配电系统的安全性与可靠性，已成为配电系统安全酾十急需解决的问题之一。

1高层建筑及其配电系统的特点高层建筑与其它建筑相比，既有不少相似之处，又有其本身的特

点：人员密集、具有多种功能、配套设备多、内部装饰复杂、强调“消

防”等等。

高层建筑中的电气自动化水平都是比较高的。有的高层建筑几乎

集中了各种现代化的电气技术，形成诸多安全和服务系统。例如：空

调、电梯、给排水、消防、闭路电视等等，而支持和保证他们正常工作

的，都离不开配电系统，这就决定供配电系统要求的特点：可靠性、高

压深入负荷中，厶、要求电器设备能防止火灾，保证安全。

2保证高层建筑配电系统可安全靠性的要求

现代高层建筑的特点，决定该类建筑的供配电系统设计必须满足

以下要求：

1)保证供电电源的可靠性。高层民用建筑用电设备多，用电负荷

大。其中一、二类负荷较多。为保证供电的可靠性和企业人员及设备的

安全，一般取两路或两路以上的独立电源供电，并设置柴油发电机组作

为应急电源：2)满足用电设备对电能质量的要求。由于建筑物高，供配电线路

长，为了减少线路损耗及电医陨失，配电变压器可根据情况上楼分层布
