实用标准
文案大全 机械设计基础课程设计
计算说明书
设计题目：一级圆柱齿轮减速器
学院：材料学院
班级：
学号：
设计者：
****：**
日期：2014年7月
实用标准
文案大全 实用标准
文案大全 目录
一．设计任务书……………………………………………………………………………·1
二．传动系统方案的拟定………………………………………………………………1
三．电动机的选择…………………………………………………………………………1
四．传动比的分配…………………………………………………………………………2
五．传动系统的运动和动力参数计算……………………………………………3六．传动零件的设计计算………………………………………………………………4
七．减速器轴的设计………………………………………………………………………8
八．轴承的选择与校核…………………………………………………………………15
九．键的选择与校核………………………………………………………………………17
十．联轴器的选择…………………………………………………………………………19
十一．减速器润滑方式，润滑剂及密封装置…………………………………19
十二．箱体结构的设计…………………………………………………………………20
十三．设计小结……………………………………………………………………………22
十四．参考文献……………………………………………………………………………23
实用标准
文案大全 设计与计算过程演示 结果
一、设计任务书
1、设计任务
设计带式输送机的传动系统，采用带传动和一级圆柱齿轮减速器。软齿面、按照工作机
功率计算。
2、原始数据
输送带轴所需扭矩 =670Nm
输送带工作速度 =0.75m/s
输送带滚筒直径 d=330mm
机械设计基础课程设计
- 0 -
机械设计基础课程设计说明书
题 目：二级齿轮减速器
院 系：机电工程系
专 业：材料成型及控制工程
班 级：B100304
学 号：B1030618
姓 名：李鹏辉
指导教师：张旦闻
日 期：2013年06月28日
机械设计基础课程设计
- 1 -
目录
一、机械设计课程设计任务书............................................................................... - 2 -
1、设计题目：.......................................................................................... - 2 -
2、设计参数.............................................................................................. - 2 -
3、工作条件 ........................................................................................... - 2 -
4、加工条件 ........................................................................................... - 3 -
5、设计工作量 ...................................................................................... - 3 -
二、前言................................................................................................................... - 4 -
0 课程设计实训报告
课程名称： 《机械基础》
设计题目： 齿轮传动的设计
系 别： 机电工程系
专业班级： 机电应用2班
学生姓名： 魏岩
学 号： 0208110222
指导老师： 隋冬杰
设计时间： 2012年12月
河南质量工程职业学院
1 河南质量工程职业学院
《机械基础》课程设计任务书
班级 09机电3班 学生姓名 邢志远 指导教师 魏波
课程设计题目 齿轮传动的设计
主要
设计
内容
1、设计计算主动轮、从动轮结构及尺寸。
2、绘制主动轮图并标注主要尺寸及参数。
3、设计计算主动轮轴键联接。
主要
技术指标
和设
计要
求 1．设计指标
① 齿轮的传递功率为20kw，低速轴转速为200r/min，传动比为i=3.5；
② 单向传动，一天工作20小时，一年工作300天，工作二十五年，齿轮和轴的材料均为45钢。
③ 选择齿轮精度等级。输送机是一般工作机械，考虑次对齿轮的传递的功率不大，速度不高，故大小齿轮都选用8级精度。要求齿轮面粗糙度Ra1.6～3.2um..
2．设计要求
① 画出齿轮的结构设计图；
② 齿轮的主要参数；
③ 校核齿轮的强度；
④ 轴的结构设计于计算；
主要
参考
资料
及文
献 [1]张晓坤.隋晓朋.Autocad中文版实用教程.北京：北京经济日报出版社，2008.9
[2]徐锦康.机械设计.北京：高等教育出版社,2008.3
[3]唐金松.简明机械设计手册（第二版）.上海：上海科学技术出版社，2000.5
[4]黄祖德.机械设计.北京：北京理工大学出版社，2007.9
[5] 岳优兰，马文锁.机械设计基础.开封：河南大学出版社，2009.5

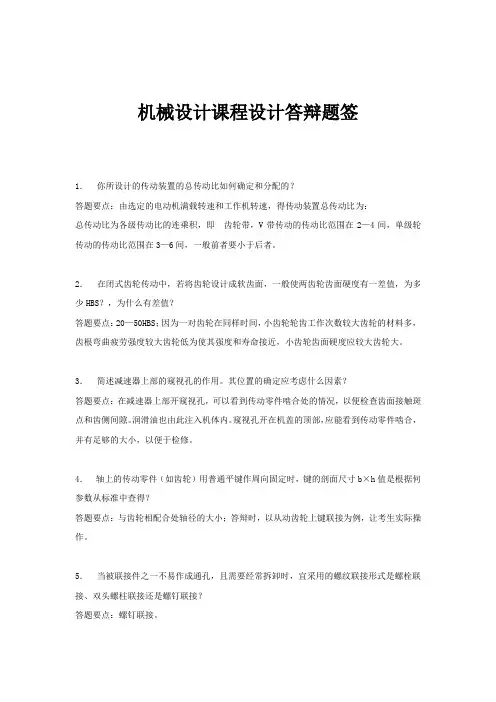

机械设计课程设计答辩题签
1． 你所设计的传动装置的总传动比如何确定和分配的？
答题要点：由选定的电动机满载转速和工作机转速，得传动装置总传动比为：
总传动比为各级传动比的连乘积，即 齿轮带，V带传动的传动比范围在2—4间，单级轮传动的传动比范围在3—6间，一般前者要小于后者。
2． 在闭式齿轮传动中，若将齿轮设计成软齿面，一般使两齿轮齿面硬度有一差值，为多少HBS？，为什么有差值？
答题要点：20—50HBS；因为一对齿轮在同样时间，小齿轮轮齿工作次数较大齿轮的材料多，齿根弯曲疲劳强度较大齿轮低为使其强度和寿命接近，小齿轮齿面硬度应较大齿轮大。
3． 简述减速器上部的窥视孔的作用。其位置的确定应考虑什么因素？
答题要点：在减速器上部开窥视孔，可以看到传动零件啮合处的情况，以便检查齿面接触斑点和齿侧间隙。润滑油也由此注入机体内。窥视孔开在机盖的顶部，应能看到传动零件啮合，并有足够的大小，以便于检修。
4． 轴上的传动零件（如齿轮）用普通平键作周向固定时，键的剖面尺寸b×h值是根据何
参数从标准中查得？
答题要点：与齿轮相配合处轴径的大小；答辩时，以从动齿轮上键联接为例，让考生实际操作。
5． 当被联接件之一不易作成通孔，且需要经常拆卸时，宜采用的螺纹联接形式是螺栓联
接、双头螺柱联接还是螺钉联接？
答题要点：螺钉联接。
6．在设计单级原柱齿轮减速器时，一般减速器中的最大齿轮的齿顶距箱体的距离大于30—50mm，简述其主要目的。
答题要点：圆柱齿轮和蜗杆蜗轮浸入油的深度以一个齿高为宜，但不应小于10mm，为避免油搅动时沉渣泛起，齿顶到油池底面的距离不应小于30～50mm
7．你所设计的齿轮减速器中的齿轮传动采用何种润滑方式？轴承采用何种润滑方式？简
述润滑过程。
答题要点：齿轮传动采用浸油润滑方式；轴承采用飞溅润滑或脂润滑方式。以飞溅润滑为例，当轴承利用机体内的油润滑时，可在剖分面联接凸缘上做出输油沟，使飞溅的润滑油沿着机盖经油沟通过端盖的缺口进入轴承
