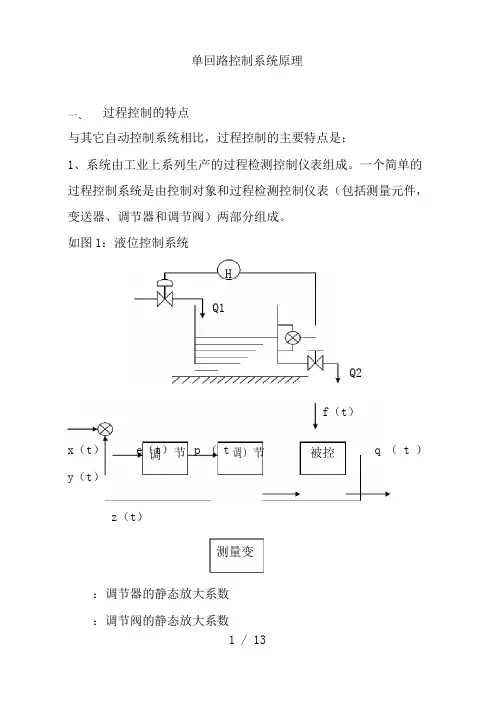

单回路控制系统原理

一、 过程控制的特点

与其它自动控制系统相比，过程控制的主要特点是：

1、系统由工业上系列生产的过程检测控制仪表组成。一个简单的

过程控制系统是由控制对象和过程检测控制仪表（包括测量元件，

变送器、调节器和调节阀）两部分组成。

如图 1：液位控制系统

H

Q1

Q2

f（t）

x（t） e（t）节 p （ t调） 节 被控 q （ t ）

y（t）

z（t）

测量变

：调节器的静态放大系数

：调节阀的静态放大系数

1 / 13

K0：被控对象的静态放大系数

：变送器的静态放大系数

2、被控对象的设备是已知的，对象的型式很多，它们的动态特性

是未知的或者是不十分清楚的，但一般具有惯性大，滞后大，而且

多数具有非线性特性。

3、控制方案的多样性。有单变量控制系统、多变量控制系统；有

线性系统、有非线性系统、；有模拟量控制系统、有数字量控制系

统，等等。这是其它自动控制系统所不能比拟的。

4、控制过程属慢过程，多半属参量控制。即需对表征生产过程的

温度、流量、压力、液位、成分、等进行控制。

5、在过程控制系统中，其给定值是恒定的（定值控制） 或是已知

时间的函数（程序控制）。控制的主要目的是在于如何减少或消除

外界扰动对被控量的影响。

工业生产要实现生产过程自动化，首先必须熟悉生产过程，掌

握对象特点；同时要熟悉过程参数的主要测量方法，了解仪表性能、

特点，根据生产工艺要求和反馈控制理论的分析方法，合理正确地

构建过程控制系统；并且通过改变调节仪表的特性参数，使系统运

行在最佳状态。

过程控制系统的品质是由组成系统的对象和过程检测仪表各环

节的特性和系统的结构所决定的。

二、 单回路控制系统原理

如图 1 所示单回路控制系统由对象、测量变送器、调节器、调

2 / 13P

节阀等环节组成。由于系统结构简单，投资少，易于调整、投运，
