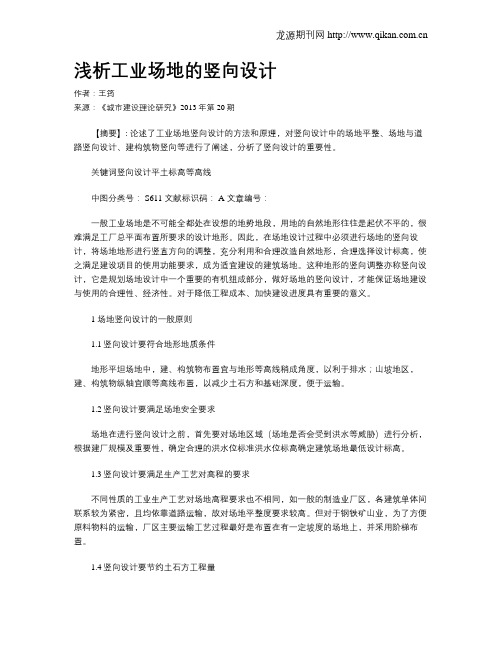

浅析工业场地的竖向设计作者：王筠来源：《城市建设理论研究》2013年第20期【摘要】: 论述了工业场地竖向设计的方法和原理，对竖向设计中的场地平整、场地与道路竖向设计、建构筑物竖向等进行了阐述，分析了竖向设计的重要性。

关键词竖向设计平土标高等高线中图分类号： S611 文献标识码： A 文章编号：一般工业场地是不可能全都处在设想的地势地段，用地的自然地形往往是起伏不平的，很难满足工厂总平面布置所要求的设计地形。

因此，在场地设计过程中必须进行场地的竖向设计，将场地地形进行竖直方向的调整，充分利用和合理改造自然地形，合理选择设计标高，使之满足建设项目的使用功能要求，成为适宜建设的建筑场地。

这种地形的竖向调整亦称竖向设计，它是规划场地设计中一个重要的有机组成部分，做好场地的竖向设计，才能保证场地建设与使用的合理性、经济性。

对于降低工程成本、加快建设进度具有重要的意义。

1 场地竖向设计的一般原则1.1竖向设计要符合地形地质条件地形平坦场地中，建、构筑物布置宜与地形等高线稍成角度，以利于排水；山坡地区，建、构筑物纵轴宜顺等高线布置，以减少土石方和基础深度，便于运输。

1.2竖向设计要满足场地安全要求场地在进行竖向设计之前，首先要对场地区域（场地是否会受到洪水等威胁）进行分析，根据建厂规模及重要性，确定合理的洪水位标准洪水位标高确定建筑场地最低设计标高。

1.3竖向设计要满足生产工艺对高程的要求不同性质的工业生产工艺对场地高程要求也不相同，如一般的制造业厂区，各建筑单体间联系较为紧密，且均依靠道路运输，故对场地平整度要求较高。

但对于钢铁矿山业，为了方便原料物料的运输，厂区主要运输工艺过程最好是布置在有一定坡度的场地上，并采用阶梯布置。

1.4竖向设计要节约土石方工程量场地竖向布置应因地制宜，确定合理的竖向布置形式及建筑物设计标高，力求土石方工程量最小，使填、挖方工程量接近平衡。

同时应避免贴近山体过近，以减少挡土墙.护坡工程。

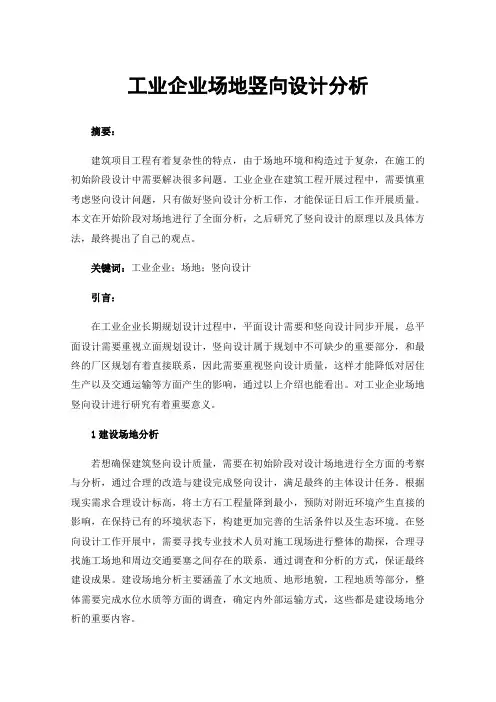

工业企业场地竖向设计分析摘要：建筑项目工程有着复杂性的特点，由于场地环境和构造过于复杂，在施工的初始阶段设计中需要解决很多问题。

工业企业在建筑工程开展过程中，需要慎重考虑竖向设计问题，只有做好竖向设计分析工作，才能保证日后工作开展质量。

本文在开始阶段对场地进行了全面分析，之后研究了竖向设计的原理以及具体方法，最终提出了自己的观点。

关键词：工业企业；场地；竖向设计引言：在工业企业长期规划设计过程中，平面设计需要和竖向设计同步开展，总平面设计需要重视立面规划设计，竖向设计属于规划中不可缺少的重要部分，和最终的厂区规划有着直接联系，因此需要重视竖向设计质量，这样才能降低对居住生产以及交通运输等方面产生的影响，通过以上介绍也能看出。

对工业企业场地竖向设计进行研究有着重要意义。

1建设场地分析若想确保建筑竖向设计质量，需要在初始阶段对设计场地进行全方面的考察与分析，通过合理的改造与建设完成竖向设计，满足最终的主体设计任务。

根据现实需求合理设计标高，将土方石工程量降到最小，预防对附近环境产生直接的影响，在保持已有的环境状态下，构建更加完善的生活条件以及生态环境。

在竖向设计工作开展中，需要寻找专业技术人员对施工现场进行整体的勘探，合理寻找施工场地和周边交通要塞之间存在的联系，通过调查和分析的方式，保证最终建设成果。

建设场地分析主要涵盖了水文地质、地形地貌，工程地质等部分，整体需要完成水位水质等方面的调查，确定内外部运输方式，这些都是建设场地分析的重要内容。

2竖向设计的方法和原理2.1确定设计地面的形式在完成建设场地分析和勘查之后，就需要开始进行竖向设计工作，在设计开展的初始阶段，需要确定地面形式。

确定地面形式属于设计过程中的基础内容，因此需要保证设计的合理性与科学性，认真完成地面形势分析，保证建设场地的平整度，平整的地面属于建筑工程开展的基础，但是也会受到自然环境和其他外界因素的影响，所以还需要考虑场地的实际情况，不能出现不符合规定的坡度，按照实际坡度变化设计出不同的方案，其中主要涵盖双坡型，多坡型以及单坡型等类型，无论是什么类型的地面设计，对工程都有着直接的影响，因此需要加强关于此方面的重视程度。

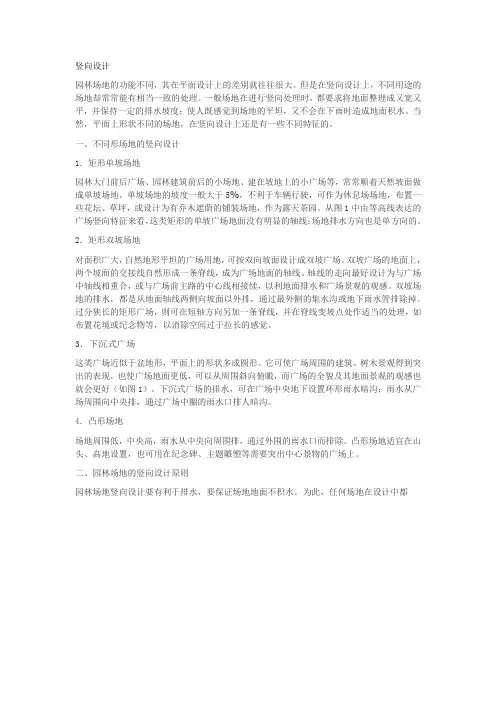

竖向设计园林场地的功能不同，其在平面设计上的差别就往往很大。

但是在竖向设计上，不同用途的场地却常常能有相当一致的处理。

一般场地在进行竖向处理时，都要求将地面整理成又宽又平，并保持一定的排水坡度；使人既感觉到场地的平坦，又不会在下雨时造成地面积水。

当然，平面上形状不同的场地，在竖向设计上还是有一些不同特征的。

一、不同形场地的竖向设计1．矩形单坡场地园林大门前后广场、园林建筑前后的小场地、建在坡地上的小广场等，常常顺着天然坡面做成单坡场地。

单坡场地的坡度一般大于5%，不利于车辆行驶，可作为休息场场地，布置一些花坛、草坪，或设计为有乔木遮荫的铺装场地，作为露天茶园。

从图1中由等高线表达的广场竖向特征来看，这类矩形的单坡广场地面没有明显的轴线；场地排水方向也是单方向的。

2．矩形双坡场地对面积广大，自然地形平坦的广场用地，可按双向坡面设计成双坡广场。

双坡广场的地面上，两个坡面的交接线自然形成一条脊线，成为广场地面的轴线。

轴线的走向最好设计为与广场中轴线相重合，或与广场前主路的中心线相接续，以利地面排水和广场景观的观感。

双坡场地的排水，都是从地面轴线两侧向坡面以外排，通过最外侧的集水沟或地下雨水管排除掉。

过分狭长的矩形广场，则可在短轴方向另加一条脊线，并在脊线变坡点处作适当的处理，如布置花境或纪念物等，以消除空间过于拉长的感觉。

3．下沉式广场这类广场近似于盆地形，平面上的形状多成圆形。

它可使广场周围的建筑、树木景观得到突出的表现，也使广场地面更低，可以从周围斜向俯瞰，而广场的全貌及其地面景观的观感也就会更好（如图1）。

下沉式广场的排水，可在广场中央地下设置环形雨水暗沟；雨水从广场周围向中央排，通过广场中圈的雨水口排人暗沟。

4．凸形场地场地周围低，中央高，雨水从中央向周围排，通过外围的雨水口而排除。

凸形场地适宜在山头、高地设置，也可用在纪念碑、主题雕塑等需要突出中心景物的广场上。

二、园林场地的竖向设计原则园林场地竖向设计要有利于排水，要保证场地地面不积水。

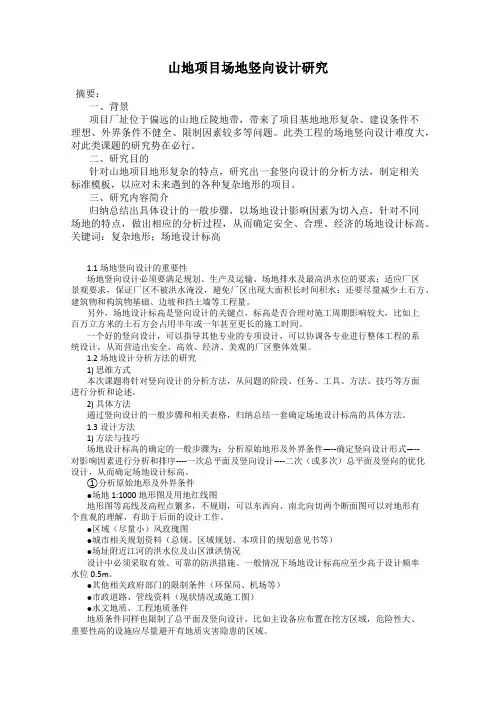

山地项目场地竖向设计研究摘要：一、背景项目厂址位于偏远的山地丘陵地带，带来了项目基地地形复杂、建设条件不理想、外界条件不健全、限制因素较多等问题。

此类工程的场地竖向设计难度大，对此类课题的研究势在必行。

二、研究目的针对山地项目地形复杂的特点，研究出一套竖向设计的分析方法，制定相关标准模板，以应对未来遇到的各种复杂地形的项目。

三、研究内容简介归纳总结出具体设计的一般步骤，以场地设计影响因素为切入点，针对不同场地的特点，做出相应的分析过程，从而确定安全、合理、经济的场地设计标高。

关键词：复杂地形；场地设计标高1.1场地竖向设计的重要性场地竖向设计必须要满足规划、生产及运输、场地排水及最高洪水位的要求；适应厂区景观要求，保证厂区不被洪水淹没，避免厂区出现大面积长时间积水；还要尽量减少土石方、建筑物和构筑物基础、边坡和挡土墙等工程量。

另外，场地设计标高是竖向设计的关键点，标高是否合理对施工周期影响较大，比如上百万立方米的土石方会占用半年或一年甚至更长的施工时间。

一个好的竖向设计，可以指导其他专业的专项设计，可以协调各专业进行整体工程的系统设计，从而营造出安全、高效、经济、美观的厂区整体效果。

1.2场地设计分析方法的研究1) 思维方式本次课题将针对竖向设计的分析方法，从问题的阶段、任务、工具、方法、技巧等方面进行分析和论述。

2) 具体方法通过竖向设计的一般步骤和相关表格，归纳总结一套确定场地设计标高的具体方法。

1.3设计方法1) 方法与技巧场地设计标高的确定的一般步骤为：分析原始地形及外界条件—--确定竖向设计形式—--对影响因素进行分析和排序----一次总平面及竖向设计----二次（或多次）总平面及竖向的优化设计，从而确定场地设计标高。

①分析原始地形及外界条件●场地1:1000地形图及用地红线图地形图等高线及高程点繁多，不规则，可以东西向、南北向切两个断面图可以对地形有个直观的理解，有助于后面的设计工作。

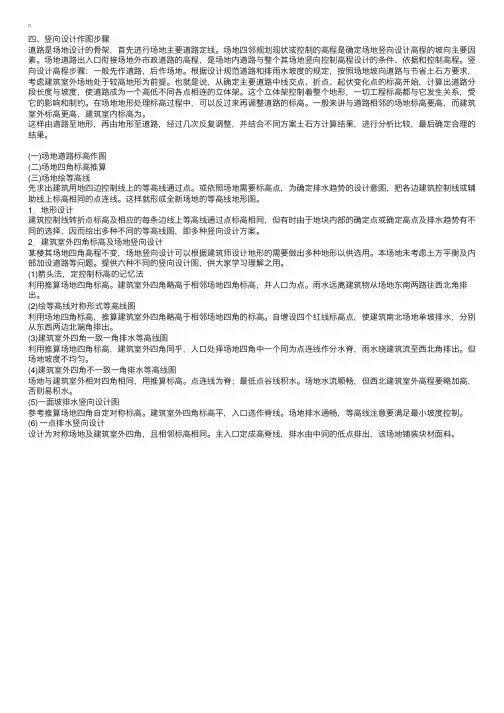

四、竖向设计作图步骤道路是场地设计的⾻架，⾸先进⾏场地主要道路定线。

场地四邻规划现状或控制的⾼程是确定场地竖向设计⾼程的坡向主要因素。

场地道路出⼊⼝衔接场地外市政道路的⾼程，是场地内道路与整个其场地竖向控制⾼程设计的条件、依据和控制⾼程。

竖向设计⾼程步骤：⼀般先作道路，后作场地。

根据设计规范道路和排⾬⽔坡度的规定，按照场地坡向道路与节省⼟⽯⽅要求，考虑建筑室外场地处于较⾼地形为前提。

也就是说，从确定主要道路中线交点、折点、起伏变化点的标⾼开始，计算出道路分段长度与坡度，使道路成为⼀个⾼低不同各点相连的⽴体架。

这个⽴体架控制着整个地形，⼀切⼯程标⾼都与它发⽣关系，受它的影响和制约。

在场地地形处理标⾼过程中，可以反过来再调整道路的标⾼。

⼀般来讲与道路相邻的场地标⾼要⾼，⽽建筑室外标⾼更⾼，建筑室内标⾼为。

这样由道路⾄地形，再由地形⾄道路，经过⼏次反复调整，并结合不同⽅案⼟⽯⽅计算结果，进⾏分析⽐较，最后确定合理的结果。

(⼀)场地道路标⾼作图(⼆)场地四⾓标⾼推算(三)场地绘等⾼线先求出建筑⽤地四边控制线上的等⾼线通过点。

或依照场地需要标⾼点，为确定排⽔趋势的设计意图，把各边建筑控制线或辅助线上标⾼相同的点连线。

这样就形成全新场地的等⾼线地形图。

1．地形设计建筑控制线转折点标⾼及相应的每条边线上等⾼线通过点标⾼相同，但有时由于地块内部的确定点或确定⾼点及排⽔趋势有不同的选择，因⽽绘出多种不同的等⾼线图，即多种竖向设计⽅案。

2．建筑室外四⾓标⾼及场地竖向设计某楼其场地四⾓⾼程不变，场地竖向设计可以根据建筑师设计地形的需要做出多种地形以供选⽤。

本场地未考虑⼟⽅平衡及内部加设道路等问题。

提供六种不同的竖向设计图，供⼤家学习理解之⽤。

(1)箭头法，定控制标⾼的记忆法利⽤推算场地四⾓标⾼。

建筑室外四⾓略⾼于相邻场地四⾓标⾼，并⼈⼝为点。

⾬⽔远离建筑物从场地东南两路往西北⾓排出。

(2)绘等⾼线对称形式等⾼线图利⽤场地四⾓标⾼，推算建筑室外四⾓略⾼于相邻场地四⾓的标⾼。

工业场地的总图竖向设计探究工业场地总图是一份展示工业场地全貌及各区域布局的重要设计图纸，有助于工业场地的规划、管理和运营。

在工业场地总图的设计中，竖向布局是一种常见的设计形式。

本文将探讨工业场地总图竖向设计的重要性、特点以及实际应用。

一、工业场地总图竖向设计的重要性1.1 展示全貌、清晰布局工业场地总图的竖向设计能够更好地展示场地的全貌和各区域的布局。

相比于横向设计，竖向设计更适合展示大型场地，能够呈现出更广阔的视野，更清晰地展示各个区域的定位和走向。

1.2 便于阅读、操作竖向设计的工业场地总图在放置和使用时更加方便，用户可以更轻松地进行阅读和查看。

特别是在大型工业场地中，竖向设计的总图更容易展开和滚动，便于工作人员进行实地操作和指挥。

1.3 呈现层次、优化布局通过竖向设计，工业场地总图可以更好地呈现出场地的层次和空间布局。

在布局优化和规划中，竖向设计可以更清晰地展示出各个区域的联系和相对位置，有助于优化工业场地的整体布局。

2.1 竖向展开、整体呈现竖向设计的工业场地总图在展开时可以整体呈现，将整个场地的布局一览无遗。

相比于横向设计，竖向设计更便于现场对照和整体把握，有助于工作人员进行全局规划和调度。

2.2 细节展示、清晰标注通过竖向设计，工业场地总图可以更清晰地展示出细节和标注，例如设备位置、通道走向、安全出口等重要信息。

而且竖向设计的总图可以更准确地标注方向和距离，为工作人员提供更直观的信息参考。

2.3 方便携带、使用便捷竖向设计的工业场地总图在携带和使用时更便捷，可以通过卷轴或折叠方式进行存放和展开。

这对于现场操作和紧急应急时非常重要，方便工作人员随时查阅和参考，提高工作效率和及时性。

3.1 工业厂区整体规划在工业厂区的整体规划中，竖向设计的工业场地总图可以提供全景展示，有利于管理者和工程师进行整体规划和布局优化。

通过竖向设计的总图，管理者可以更直观地了解场地的结构和布局，为厂区整体规划提供重要参考。

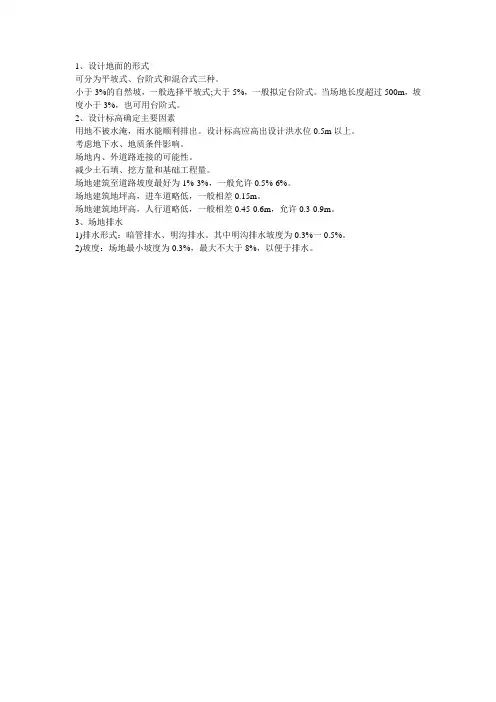

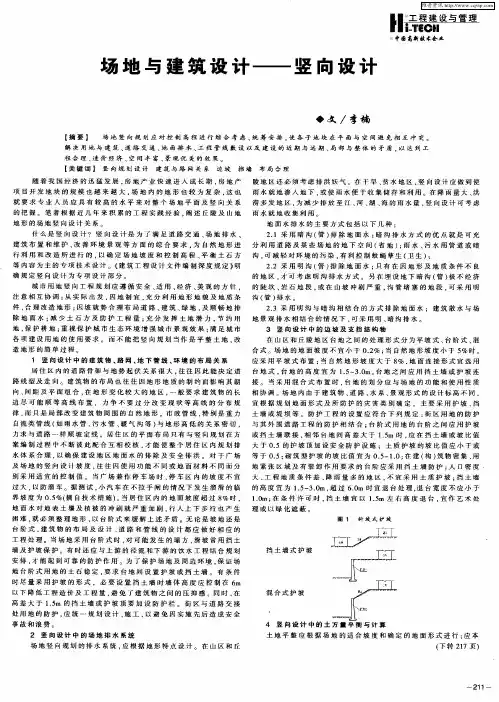

1、设计地面的形式
可分为平坡式、台阶式和混合式三种。

小于3%的自然坡，一般选择平坡式;大于5%，一般拟定台阶式。

当场地长度超过500m，坡度小于3%，也可用台阶式。

2、设计标高确定主要因素
用地不被水淹，雨水能顺利排出。

设计标高应高出设计洪水位0.5m以上。

考虑地下水、地质条件影响。

场地内、外道路连接的可能性。

减少土石填、挖方量和基础工程量。

场地建筑至道路坡度最好为1%-3%，一般允许0.5%-6%。

场地建筑地坪高，进车道略低，一般相差0.15m。

场地建筑地坪高，人行道略低，一般相差0.45-0.6m，允许0.3-0.9m。

3、场地排水
1)排水形式：暗管排水、明沟排水。

其中明沟排水坡度为0.3%一0.5%。

2)坡度：场地最小坡度为0.3%，最大不大于8%，以便于排水。
