先张法预应力张拉伸长值计算书

  • 格式：doc
  • 大小：49.50 KB
  • 文档页数：9

.

. 20m预应力砼空心板

先张钢绞线控制力及伸长值计算书

一、 设计要求：

1#桥、2#桥、3#桥、共计494片预应力砼空心板，对预应力

钢绞线均为如下设计要求：

（一）预应力钢绞线

1、预应力钢绞线采用7φ5型，高强度低松驰，公称直径φJ=15.24mm的钢绞线。

2、预应力钢绞线标准强度RYb=1860Mpa，松驰率3.5%。

3、张拉控制应力采用δK=0.75Yb=0.75×1860=1,395 Mpa，如果板的反拱过大或板的反拱速度发展较快超过极限30mm，张拉控制应力可适当减少，但不得小于δK=0.72Yb=0.72×1860=1,339 Mpa。

（二）工具锚

设计没有明确要求

（三）预应力钢绞线放张

预应力钢绞线放张，本着对称均匀、分次完成，不得骤然放松，放张时梁体砼强度必须到达设计强度的100%，即C40级砼强度。

二、实际进场预应力钢绞线技术指标：

1、预应力钢绞线为中国山东威海市，威海银兴预应力线材有限公司生产的高强度低松驰，公称直径φJ=15.24mm，7φ5型预应力钢绞线。其中松驰率为2.2%,小于设计松驰率3.5%。

2、预应力钢绞线标准强度RYb=1860Mpa。【见钢筋力学性能试验报告（1）】 .

. 3、预应力钢绞线公称直径φJ=15.24mm，公称截面面积取其钢绞线检测报告中的公称截面积140mm2。

4、预应力钢绞线公称直径φJ=15.24mm，弹性模量取检测报告中的平均值Ep=(189.3+190.9+186)/3=188.7G pa(注施工规范Ep=195±10 G pa)。

三、张拉设备及工具锚：

（一） 张拉设备

在实际张拉过程中，采用两台千斤顶单根对称分级张拉。由于预制厂一次性要预制494片空心板梁体，为了确保工程质量和施工进度，千斤顶高压油泵及压力表配制三套张拉设备。

1、三台高压油泵均为ZB2×2/50型高压电动油泵，其中编号分别为1#油泵、2#油泵、3#油泵。

2、三台高压油泵上所配6块压力表均为Y-100Mpa型，精度为1.5级，其中每个油泵上的大缸进油主表编号分别为1618、1661、1662三个。

3、三台千斤顶均为QYC300型千斤顶，额定张拉力300KN，张拉最大行程200mm。千斤顶编号分别为1#千斤顶、2#千斤顶、3#千斤顶。

4、张拉设备千斤顶、高压油泵及压力表配套编号：

A、张拉设备之一：1#千斤顶与1#高压油泵及大缸进油主压力表1618、相配套，见测试证书第2004055。

B、张拉设备之二：2#千斤顶与2#高压油泵及大缸进油主压力表1661相配套，见测试证书第2004056。

C、张拉设备之三：3#千斤顶与3#高压油泵及大缸进油主压力表1662相配套，见测试证书第2004057。

（二） 工具锚 .

. 在张拉端与非张拉端均采用XM15-1型预应力先张法三夹片锚具，锚具高度50mm，该锚具有关技术要求见检测报告。

四、标跨—20m预应力钢绞线作业长度

（一）1#张拉台钢绞线作业长度

1、张拉台座长度84米 2、钢梁厚度49.0×2=0.98米

3、砂箱长度0.85米 4、锚具高度0.05×2=0.1米

5、千斤顶高度（包括垫片厚度）0.14米

6、分丝板厚0.02×2=0.04米

7、夹片距离：0.005×2=0.01米

作业长度1—7项之和：84+0.98+0.85+0.1+0.14+0.04+0.01=86.120米

（二）2#张拉台钢绞线作业长度

钢梁厚度0.49×2=0.98米,张拉台长83.85米，其余5项同1#张拉台，2#张拉台钢绞线作业长度为：83.85+0.98+0.85+0.1+0.14+0.04+0.01=85.970米。

（三）3#张拉台钢绞线作业长度

钢梁厚度0.49×2=0.98米, 张拉台长84.米，其余5项同1#张拉台，3#张拉台钢绞线作业长度为：84+0.98+0.85+0.1+0.14+0.04+0.01=86.120米。

（四）4#张拉台钢绞线作业长度

钢梁厚度0.495+0.5=0.995米, 张拉台长83.85米，其余5项同1#张拉台，4#张拉台钢绞线作业长度为：83.85+0.995+0.85+0.1+0.14+0.04+0.01= .

. 85.99米。

（五）5#张拉台钢绞线作业长度

钢梁厚度0.45+0.495=0.945米, 张拉台长83.65米，其余5项同1#张拉台，5#张拉台钢绞线作业长度为：83.65+0.945+0.85+0.1+0.14+0.04+0.01=

85.735米。

（六）6#张拉台钢绞线作业长度

钢梁厚度0.495×2=0.99米, 张拉台长84.00米，其余5项同1#张拉台，6#张拉台钢绞线作业长度为：84+0.99+0.85+0.1+0.14+0.04+0.01=86.130米。

五、单根钢绞线张拉控制力及压力表读数

1、单根钢绞线张拉控制力

P=δK×Ap=1395×140=195.3KN

2、张拉控制力时，千斤顶与油压表读数

（1）QYC300千斤顶编号1#配高压油泵1#与相应油压表编号1618相配套，根据测试证书用公式：F=4.94×P+2.67

表读数：P=(F-2.67)/4.94=（195.3-2.67）/4.94=38.994Mpa

(2) QYC300千斤顶编号2#配高压油泵2#与相应油压表编号1661相配套,根据测试证书公式:

F=5.07×P-0.11

表读数:P=(F+0.11)/5.07=(195.3+0.11)/5.07=38.542 Mpa

(3) QYC300千斤顶编号3#配高压油泵3#与相应油压表编号1662相配套,根据测试证书公式: .

. F=5.12×P-4.31

表读数:P=(F+4.31)/5.12=(195.3+4.31)/5.12=38.986 Mpa

六、单根钢绞线在控制力下的伸长值：

1、基本计算公式《公桥规范》JTJ041-2000

△L=PpL/ApEp=δK·L/Ep

2、基本计算参数

控制应力δK=1395 Mpa，弹性模量Ep=188.7GPa张拉台钢绞线工作长度分别为：L1=86.120米、L2=85.970米、L3=86.120米 、L4=85.99米,、L5=85.735米、L6=86.130米

3、控制应力下钢绞线相应伸长值：

（1） 1#张拉台伸长值

△ L1=PpL/ApEp=1395×86.12/188.7×103=637mm

（2） 2#张拉台伸长值

△L2=PpL/ApEp=1395×85.970/188.7×103=636mm

（3） 3#张拉台伸长值

△ L3=PpL/ApEp=1395×86.120/188.7×103=637mm

(4)4#张拉台伸长值

△ L3=PpL/ApEp=1395×85.99/188.7×103=636mm

(5)5#张拉台伸长值

△ L3=PpL/ApEp=1395×85.735/188.7×103=634mm

(6)6#张拉台伸长值

△ L3=PpL/ApEp=1395×86.13/188.7×103=637mm

结论：在控制应力δK=1395 Mpa作用下，钢绞线最大的伸长值为 .

. 637mm。

七、单根钢绞线初始张拉控制力及压力表读数

1、初应力：

初应力取张拉控制应力的15%，δ初=0.15δK=0.15×1395=209.25 Mpa

2、初应力下的初始控制力：

P初=APδ初=209.25×140=29.295KN

3、初始张拉控制力相应的压力表读数：

（1）QYC300千斤顶编号1#配高压油泵1#油表编号1618相配套，根据测试证书用公式：F=4.94×P+2.67

表读数P=(F-2.677)/4.94=(29.295-2.67)/4.94=5.39 Mpa

（2）QYC300千斤顶编号2#配高压油泵2#相应油表编号1661相配套，根据测试证书用公式：F=5.07×P-0.11

表读数P=(F+0.11)/5.07=(29.295+0.11)/5.07=5.8Mpa

（3）QYC300千斤顶编号3#配高压油泵3#相应油表编号1662相配套，根据测试证书用公式：F=5.12×P-4.31

表读数P=(F+4.31)/5.12=(29.295+4.31)/5.12=6.56Mpa

八、单根钢绞线在初应力下的伸长值：

1、基本公式：

△L=PpL/ApEp=δ初·L/Ep

2、基本计算参数：

δ初=0.15×1395=209.25 Mpa，Ep=188.7Gpa张拉台钢绞线工作长度

L1=86.12m，L2=85.970m，L3=86.120m ，L4=85.99m，L5=85.735m .

. L6=86.13m

3、在初应力作用下钢绞线相应伸长值：

（1） 1#张拉台伸长值

△ L1=δ初L1/Ep=209.25×86.12/188.7=96mm

（2） 2#张拉台伸长值

△ L2=δ初L1/Ep=209.25×85.97/188.7=95mm

（3） 3#张拉台伸长值

△ L3=δ初L1/Ep=209.25×86.12/188.7=96mm

(4)4#张拉台伸长值

L4=δ初L1/Ep=209.25×85.99/188.7×103=95mm

(5)5#张拉台伸长值

L5=δ初L1/Ep=209.25×85.735/188.7×103=95mm

(6)6#张拉台伸长值

△ L6=δ初L1/Ep=209.25×86.13/188.7×103=96mm

九、单根钢绞线实测伸长值计算：

1、0至初应力时的伸长值

6个张拉台中在初应力δK·15%=209.25Mpa作用下，钢绞线最大伸长值为96mm

2、初应力至控制应力的伸长值

6座张拉台均为：637-96=541mm

十、单根钢绞线φj15.24张拉结论：

（一） 张拉控制力及相应的压力表读数和伸长值：

１、张拉控制力：

合集下载

先张法预应力张拉施工记录

先张法预应力张拉施工记录

先张法预应力张拉施工记录（一）

合同号 编号 桥名 构件编号 构件名称 张拉天气

承包人

监理单位 气 温

标定记录 标定日期 用途 千斤顶编号 摩擦系数 油压表编号 初应力读数 控制应力读数 超张拉读数 回油读数 锚固读数 张拉日期 年 月 日

时至 时止 单根张拉用

成组张拉用

单根调整张拉 设计束号

张拉顺序号

项 目 油表读数 伸长量读数 油表读数 伸长量读数 油表读数 伸长量读数 油表读数 伸长量读数 油表读数 伸长量读数 油表读数 伸长量读数 油表读数 伸长量读数 油表读数 伸长量读数 油表读数 伸长量读数 油表读数 伸长量读数 油表读数 伸长量读数 油表读数 伸长量读数 油表读数 伸长量读数 油表读数 伸长量读数

初应力

%σk

成组张拉 项 目 左侧千斤顶 右侧千斤顶

预应力筋放张记录 砼浇筑日期 年 月 日 时 理论计算伸长量

油表读数 伸长值读数 油表读数 伸长值读数 砼养生天数 天 +6% 标准 -6%

行程 2倍初应力 控制试件强度 MPa

预应力张拉伸长量计算书(后张法)[1]

预应力张拉伸长量计算书(后张法)[1]

预应力张拉伸长量计算书(后张法)

预应力张拉伸长量计算书(后张法)

一、引言

预应力张拉伸长量计算书(后张法)是用于计算预应力张拉过程中的伸长量的工程。本详细介绍了后张法在预应力张拉计算中的应用，包括计算原理、计算公式和实际应用等方面的内容。

二、计算原理

后张法是一种常用的计算预应力张拉伸长量的方法。该方法基于伸长量与预应力之间存在线性关系，并根据材料的力学性质和加工条件等因素进行了修正。具体原理包括材料刚性修正、预应力损失修正和张拉过程中的压缩损失修正等。

三、计算公式

根据后张法的原理，可以得出如下计算公式：

1. 材料刚性修正公式：

伸长量修正 = 杆件长度 × (1 - λ)

2. 预应力损失修正公式：

伸长量修正 = 认定荷载 × 预应力损失系数 / 杆件刚度3. 张拉过程中的压缩损失修正公式：

伸长量修正 = 张拉过程中的压缩损失 / 杆件刚度

综合上述三个修正公式，可以得出预应力张拉伸长量的计算公式：

伸长量 = 伸长量修正 + 预应力 + 后张过程中的张拉力

四、实际应用

本章节将详细介绍实际应用中的参数和步骤，并给出计算示例。

1. 参数描述：

(1) 杆件长度：预应力张拉杆件的长度，单位为米。

(2) λ：材料的刚性修正系数。

(3) 认定荷载：杆件所受到的认定荷载，单位为牛顿。

(4) 预应力损失系数：杆件预应力损失的修正系数。

(5) 杆件刚度：预应力杆件的刚度，单位为牛顿/米。

(6) 张拉过程中的压缩损失：预应力杆件在张拉过程中产生的压缩损失，单位为米。

(7) 后张过程中的张拉力：后张过程中施加在杆件上的额外张拉力，单位为牛顿。2. 计算步骤：

(1) 根据材料的参数和应用要求确定修正系数。

(2) 根据修正系数和杆件的参数计算相应的修正值。

(3) 将修正值代入预应力张拉伸长量计算公式，计算出最终的伸长量。

3. 计算示例：

假设杆件长度为10米，材料刚性修正系数为0.05，认定荷载为10000牛顿，预应力损失系数为0.1，杆件刚度为5000牛顿/米，张拉过程中的压缩损失为0.2米，后张过程中的张拉力为2000牛顿。按照上述参数和步骤，可以计算得出伸长量为：

先张法法预应力施工

先张法法预应力施工

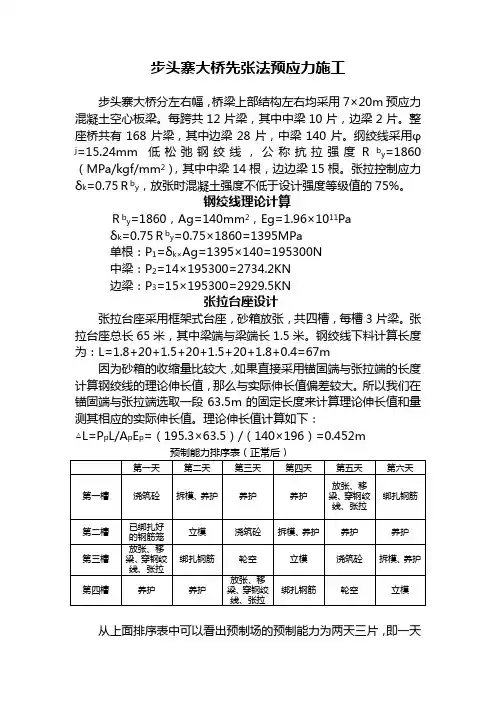

步头寨大桥先张法预应力施工
