.word版本. 数字图像的边缘检测研究

摘要

边缘检测是数字图像处理技术中比较基础的一部分，其技术的本质上就是通过对图像特征中不连续的部分进行读取判断。在这门技术中有很多决定性的因素影响到数字图像处理的结果。边缘检测是属于图像分割技术的分支，也是数据图像处理中重要的一部分。边缘检测结果的好坏影响着接下来的图像分析理解过程，所以数字图像边缘检测在数字图像工程中有着十分重大的影响力。

本文结合实例对数字图像的边缘检测技术整体进行了介绍，重点的介绍了Roberts算子、Sobel算子、Laplacian算子和LOG算子几种梯度算子。详细的介绍了目前应用最普遍的Canny算法流程与原理。同时给出了各算子处理图像的效果图，直观的展示了各算子的检测边缘的效果。

经过实验对比得出结论，Roberts算子易于实现但检测效果不理想。Sobel算子对边缘的定位比较准确和完整，但是精确度下降。Laplacian算子边缘定位准确但受噪音影响较大。LOG算子受噪音影响较小但需要平衡滤波和精确定位边缘的问题。Canny算法能减少边缘的的中断，细化边缘，滤除噪声，检测效果强于梯度算子。

关键字：数字图像处理，边缘检测，高斯滤波，Canny算法

.

.word版本. RESEARCH ON EDGE DETECTION OF DIGITAL IMAGE

Abstract

Edge detection is the basic part of digital image processing

technology.Essentially, edge detection technique is characterized by the image

of the discontinuous section reads and judgment. Therefore, edge detection is

part of image segmentation branch.Edge detection result is impact on the image

understanding process,and the digital image edge detection has a very important

influence in the digital image project.

This paper introduces the edge detection of digital image with the specific

example. We stress on introducing some gradient operator such as Roberts operator,

Sobel operator, Laplacian operator and log operator.Besides, we will discuss

the canny algorithm in detail about its process and principle. We will also show

the effect picture of each operator in order to display the result of each

operator visually.

After the comparison of the experiment, the conclusion is drawn that the

Roberts operator is easy to implement but the detection effect is not ideal..

The Sobel operator is more accurate and complete to the edge location, but the

accuracy is decreased.The edge location of Laplacian operator is accurate, but

it is affected by the noise. The LOG operator is less affected by noise but

requires a balanced filtering and precise positioning of the edge problem.Canny

algorithm can reduce the edge of the interruption, thinning edge, filtering noise,

detection results are stronger than gradient operator.

KEYWOEDS：Digital image processing, edge detection, Gaussian, Canny

algorithm .

.word版本. 目录

第1章 绪论 ............................................................... 1

1.1图像处理的历史背景 ................................................ 1

1.2数字图像处理的概念 ................................................ 1

第2章 边缘检测的概述 ..................................................... 4

2.1 边缘的概念 ........................................................ 4

2.2常见边缘类型 ...................................................... 5

2.3边缘检测过程 ...................................................... 6

第3章 常见的梯度算子边缘检测 ............................................. 7

合集下载

基于 Retinex 理论图像增强的边缘检测

基于 Retinex 理论图像增强的边缘检测

基于 Retinex 理论图像增强的边缘检测

袁洪;汤辉

【摘 要】分析了基于 Retinex 理论图像增强算法和传统的 Canny 边缘检测算法，提出将2种方法有效结合起来，应用于曝光不均匀、图像模糊不清或者对比度低图像的边缘检测中。实验表明该方法能准确检测图像中的目标边缘，比单一应用

Canny 算法检测到的边缘细节更丰富，且能较好地保持目标边缘的连通性。%In

this paper,the image enhancement algorithm based on Retinex theory and

the traditional Canny edge detection algorithm is analyzed.The new

method was proposed by effectively combined the two methods to apply

to the exposure of uneven,blurred images,or low contrast images.The

experimen-tal results show that the method can accurately detect the

image edge of the target,more abundant than the only application of the

Canny algorithm to detect the edge details,and can maintain good goal

edge connectivity.

【期刊名称】《昆明冶金高等专科学校学报》

【年(卷),期】2015(000)003

【总页数】4页(P51-53,95)

【关键词】Retinex理论;图像增强;Canny算法;边缘检测

【作 者】袁洪;汤辉

【作者单位】昆明冶金高等专科学校智能化管理部，云南 昆明 650033;昆明理工大学信息工程与自动化学院，云南 昆明 650051 【正文语种】中 文

基于Canny算法的自适应边缘检测方法

基于Canny算法的自适应边缘检测方法

基于Canny算法的自适应边缘检测方法

卞桂平;秦益霖

【摘 要】图像边缘检测是数字图像处理的重要组成部分.传统的Canny边缘检测算子存在高斯滤波函数方差和阈值选取上的缺陷,本文提出了一种基于改进canny算子的图像边缘检测算法.首先运用复合形态学滤波取代高斯滤波,然后运用Otsu算法进行高低双阈值的自适应选取;最后连接边缘并运用数学形态学对边缘进行细化.实验结果表明,改进算法具有良好的抗噪性能和较好的检测效果.%Image edge

detection is an important part of digital image processing. The traditional

Canny edge method without the adaptive ability in the variance of

Gaussian filtering and threshold, this paper proposes an image edge

detection algorithm based on improved Canny operator. Firstly, this

method uses compound morphology smoothing replaces Gaussian

filtering; then this method uses the Otsu method to calculates the optimal

high and low dual-threshold; finally, connecting edge and using the

morphology to thinning the image detection edge. Experimental results

prove that the improved algorithm has a good anti-noise function and a

外文翻译---基于模糊逻辑技术图像上边缘检测

外文翻译---基于模糊逻辑技术图像上边缘检测

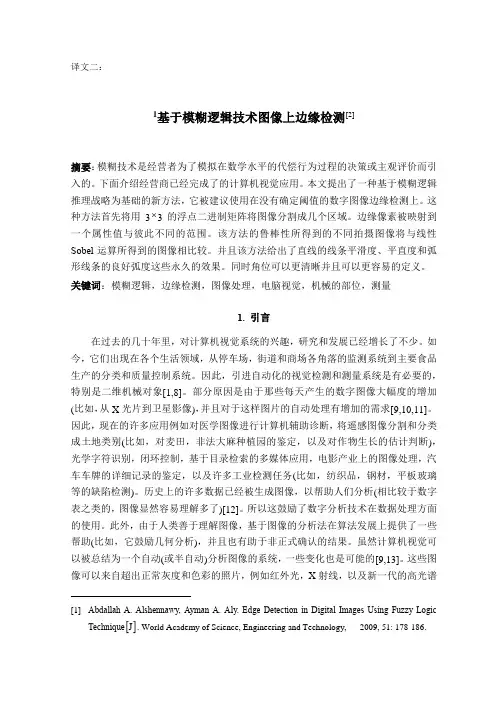

译文二：
