环氧树脂使用方法教程

罐胶操作规程

一、 使用前准备

1.产品罐胶部分必须密封，防止胶体渗漏到电器部分；

2.产品引线可用扎带或皮筋扎好，排布规范整齐；

3.需要浇封的产品摆放必须与地面垂直，可用水平尺测试垂直度，以保证胶体浇灌均匀不会单边溢出。

二、 使用方法

在环境清洁的场所进行操作，操作过程分为三个步骤：配比 →

浇灌 →固化

清洗: 阻燃环氧胶与固化剂（重量4:1，体积2.75:1）比例配置。

涂抹: 可用一次性杯做容器，两种液体必须搅拌均匀后才可以浇灌。

固化：浇灌完成后放入高温箱固化，固化时间60°c / 4小时

70°c/ 3小时。

三、 注意事项

1.使用该产品时应配戴胶皮防护手套，用完后注意密封存放在阴凉干燥处；

2.阻燃环氧胶气温高时间长会有少量沉淀，使用前搅拌均匀即

可。

3.高温情况下容易损坏的元器件（如：电池组）不要放入高温箱固化，放在常温下固化即可。

常州市佐安电器有限公司

质检部

2012年4月1日

环氧树脂加色精调色流程

一、准备工作。

咱要开始给环氧树脂调色啦，那前期的准备可不能马虎。先得把要用的东西都找齐喽。

环氧树脂肯定是主角啦，这得根据咱要做的东西的量来准备合适的量。可别太多，浪费；也别太少，不够用就尴尬了。

色精呢，这是出颜色的关键，颜色种类要挑好。如果想要调出那种小清新的感觉，可能就得多备些淡色系的色精，像淡蓝、浅绿之类的；要是走那种炫酷风格，深色系的如深蓝、深紫啥的就不能少。

还有搅拌棒，这个东西就像魔法棒一样，能把颜色均匀地搅和到环氧树脂里。搅拌棒最好是那种比较长一点、质地比较硬的，这样搅起来才带劲，不会在搅拌过程中突然断掉。另外，容器也很重要，要找个干净、透明的容器，这样方便我们观察颜色的变化。透明的容器就像是一个小舞台，我们能清楚地看到环氧树脂和色精在里面的“表演”。

二、调色过程。

东西都准备好后，就可以开始调色啦。

先把环氧树脂倒进容器里，看着那透明的环氧树脂在容器里晃荡，就像一湾清澈的小湖水，感觉还挺奇妙的。

然后就可以开始加色精了。这时候就像是在给小湖水里加颜料，一点点地加。比如说想调出个淡淡的粉色，那就先滴一点点红色的色精进去。滴进去之后呢，赶快用搅拌棒搅一搅。搅拌的时候要温柔一点，就像在轻轻地抚摸小湖水一样，让色精慢慢地在环氧树脂里散开。如果搅拌得太猛了，那可就糟糕了，可能会溅出来，搞得周围脏兮兮的，还浪费了我们宝贵的材料。 要是觉得颜色不够深，那就再滴一点色精。不过每次加的时候都要小心，因为色精的颜色很浓，加多了就不好控制了。每加一次就搅拌一会儿，然后把容器拿起来，对着光看看颜色。这就像是在审视自己的小作品，看看是不是达到了自己想要的效果。

三、调整颜色。

有时候呀，第一次调出来的颜色可能不是那么完美，这时候就需要调整了。

如果颜色太浅了，那就再加点色精。不过要注意，加色精的时候要一点一点来，边加边搅拌边观察。就像给画上色一样，慢慢添彩，才能调出最满意的颜色。

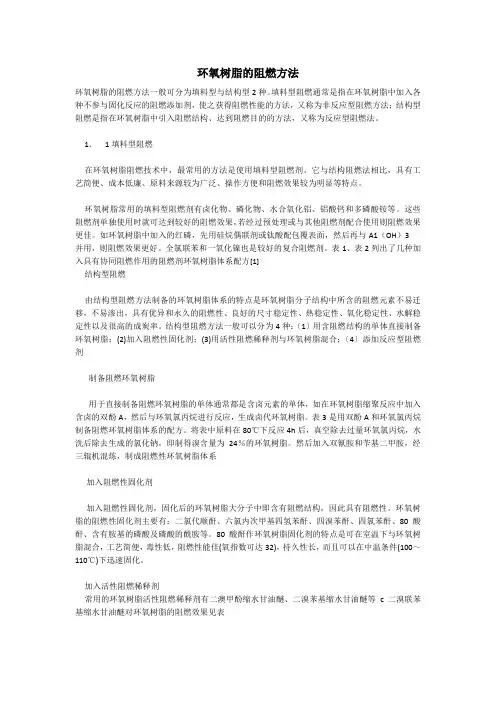

环氧树脂的阻燃方法

环氧树脂的阻燃方法一般可分为填料型与结构型2种。填料型阻燃通常是指在环氧树脂中加入各种不参与固化反应的阻燃添加剂，使之获得阻燃性能的方法，又称为非反应型阻燃方法；结构型阻燃是指在环氧树脂中引入阻燃结构、达到阻燃目的的方法，又称为反应型阻燃法。

1． 1填料型阻燃

在环氧树脂阻燃技术中，最常用的方法是使用填料型阻燃剂。它与结构阻燃法相比，具有工艺简便、成本低廉、原料来源较为广泛、操作方便和阻燃效果较为明显等特点。

环氧树脂常用的填料型阻燃剂有卤化物、磷化物、水合氧化铝、铝酸钙和多磷酸铵等。这些阻燃剂单独使用时就可达到较好的阻燃效果，若经过预处理或与其他阻燃剂配合使用则阻燃效果更佳。如环氧树脂中加入的红磷，先用硅烷偶联剂或钛酸配包覆表面，然后再与A1（OH）3

并用，则阻燃效果更好。全氯联苯和一氧化镍也是较好的复合阻燃剂。表1、表2列出了几种加入具有协同阻燃作用的阻燃剂环氧树脂体系配方[1]

结构型阻燃

由结构型阻燃方法制备的环氧树脂体系的特点是环氧树脂分子结构中所含的阻燃元素不易迁移，不易渗出，具有优异和永久的阻燃性、良好的尺寸稳定性、热稳定性、氧化稳定性、水解稳定性以及很高的成炭率。结构型阻燃方法一般可以分为4种：〔1〕用含阻燃结构的单体直接制备环氧树脂；(2)加入阻燃性固化剂；(3)用活性阻燃稀释剂与环氧树脂混合；〔4〕添加反应型阻燃剂

制备阻燃环氧树脂

用于直接制备阻燃环氧树脂的单体通常都是含卤元素的单体，如在环氧树脂缩聚反应中加入含卤的双酚A，然后与环氧氯丙烷进行反应，生成卤代环氧树脂。表3是用双酚A和环氧氯丙烷制备阻燃环氧树脂体系的配方。将表中原料在80℃下反应4h后，真空除去过量环氧氯丙烷，水洗后除去生成的氯化钠，即制得溴含量为24％的环氧树脂。然后加入双氰胺和苄基二甲胺，经三辊机混炼，制成阻燃性环氧树脂体系

环氧树脂注浆施工方案

1. 引言

环氧树脂注浆是一种常用的修补、加固和防水工艺。它通过将环氧树脂浆料注入混凝土裂缝、空洞或其他损伤处，以填充并固化。这种施工方案常用于建筑物、桥梁和地下设施的维修和保护。本文将介绍环氧树脂注浆的施工方案。

2. 施工准备

2.1 材料准备

在进行环氧树脂注浆施工前，需要准备以下主要材料：

• 环氧树脂浆料：选择适用于具体施工任务的环氧树脂浆料，确保其符合相关标准和要求。

• 硬化剂：根据环氧树脂浆料的规格和所需固化时间，选择合适的硬化剂。

• 裂缝、孔洞修补材料：用于预处理混凝土表面、填补裂缝和孔洞的材料。 2.2 设备准备

施工前需要准备以下主要设备：

• 搅拌器：用于将环氧树脂浆料和硬化剂混合均匀。

• 注浆设备：包括注浆泵和喷嘴等。

• 整平工具：用于整平注浆面的工具，如刮板等。

• 清洁工具：用于清理施工区域和设备的工具。

3. 施工步骤

3.1 表面处理

在进行环氧树脂注浆施工前，必须对混凝土表面进行准确、彻底的清洁，以确保环氧树脂浆料能够充分渗透和粘结。按照以下步骤进行表面处理：

1. 清理混凝土表面上的杂物，如尘土、油脂等。可以使用扫帚、刷子或高压水枪等清洁工具。 2. 对混凝土表面的裂缝和孔洞进行修补。使用适当的裂缝、孔洞修补材料填充并修复。

3. 检查并处理潮湿的表面。如果混凝土表面存在潮湿或渗水问题，必须先解决潮湿问题，然后再进行环氧树脂注浆施工。

3.2 环氧树脂浆料混合

根据所选用的环氧树脂浆料和硬化剂的比例，将它们加入搅拌器中，并按照厂家提供的说明进行混合。混合时间一般为2-3分钟，直至获得均匀的浆料。

3.3 注浆施工

按照以下步骤进行注浆施工：

1. 将混合好的环氧树脂浆料倒入注浆泵中。

2. 根据需要，调整注浆泵的注浆压力和流量。

3. 从裂缝、孔洞或损伤处的底部开始，用注浆泵将浆料逐渐注入。在注浆过程中，注浆泵应保持平稳移动，以确保浆料均匀分布。 4. 当注浆至充满裂缝、孔洞或损伤处后，即可停止注浆。
