常用探索者命令

命令用途 命令 简化命令 初始设置 TSSDSET TSET 绘制图框 HZHTK HTK 图纸目录 TZHML TZML 天正建筑接口 TZHJK TCH 广厦接口 GSHJK GS PM 接 口 PMJK PM PM 轴 线 PMZHX PZX PM 柱 子 PMZHZ PZZ PM 钢 筋 PMGJ PGJ PM 尺 寸 PMCHC PCC PM 文 字 PMWZ PWZ PM 编 号 PMBH PBH 矩形轴网 JXZHW JZ 圆弧轴网 YHZHW HZ 添加轴线 TJZHX TZ 单根轴线 DGZHX DZ 删除轴线 SHCHZHX SZ 轴线剪裁 ZHXJC ZJ 消重轴线 XCHZHX XZ 轴网标注 ZHWBZH BZ 单轴标号 DZHBH DB 轴号编辑 ZHHBJ ZBJ 轴号隐现 ZHHYX YX 轴号外偏 ZHHWP ZWP 取消外偏 QXWP QWP 点划开关 DHKG DH 轴网线比系数 ZHWXBXSH ZBL 插方类柱 CHFZH FZ 插圆类柱 CHYZH CYZ 柱尺寸标注 ZHCHCBZH ZCC 柱原位标注 ZHYWBZH ZYW 柱集中标 ZHJZHBZH ZJZ 多柱标注 DZHBZH DZB 删除柱子 SHCHZHZ SZH 移动柱子 YDZH YZH 柱填实 ZHTSH ZTS 柱空心 ZHKX ZKX 交线处理 JXCHL JX 柱虚实变换 ZHXSHBH ZXS 柱线比系数 ZHXBXSH ZXB 轴线布梁 ZHXBL ZXL 画直线梁 HZHXL ZL 复制梁线 FZHLX FZL 梁原位标注 LYWBZH LYW 梁集中标 LJZHBZH LJZ 连续标梁 LXBL LBL 擦双线梁 CSHXL CL 改变梁宽 GBLK GLK 梁线偏移 LXPY LPY 交线处理 JXCHL XLX 连接梁线 LJLX LLJ 消重梁线 XCHLX QCL 梁线单侧变宽 LXYD LYD 梁线修补 LXXB LXXB 梁虚实变换 LXSHBH LXS 梁线比系数 LXBXSH LXBL 轴线布墙 ZHXBQ ZXQ 画直线墙 HZHXQ ZQ 复制墙线 FZHQX FZQ 墙线加粗 QXJC QJC 加粗恢复 JCHF QHF 改变墙宽 GBQK GQK 墙线偏移 QXPY QPY 墙线填充 QXTCH QTC 擦双线墙 CSHXQ CQ 墙线单侧变宽 QXYD QYD 标剪力墙 QXPMBZH QBZ 墙上开洞 QSHKD QKD 删除洞口 SHCHDK SDK 洞口移动 DKYD YDK 复制洞口 FZHDK FZD 洞口变宽 DKBK DBK 洞口单侧变宽 DKDCBK DDK 墙端封口 QDFK QFK 预制板设置 BBSHZH BSZ 布预制板 BYZHB BYZ 房间编号 FJBH FBH 楼板开洞 LBKD BKD 绘制条基 HZHTJ HTJ 柱形心标记 ZHXXBJ ZXX 布独立柱基础 BDLZHJ BJC 基础剪裁 JCHJC JJC 承台布置 CHTBZH BCT 墙下布桩 QXBZH QXZ 测桩径比 CZHJB ZJB 桩数统计 ZHSHTJ TJZ 删除桩 SHCHZH SHZ 老虎空间--nciid制作

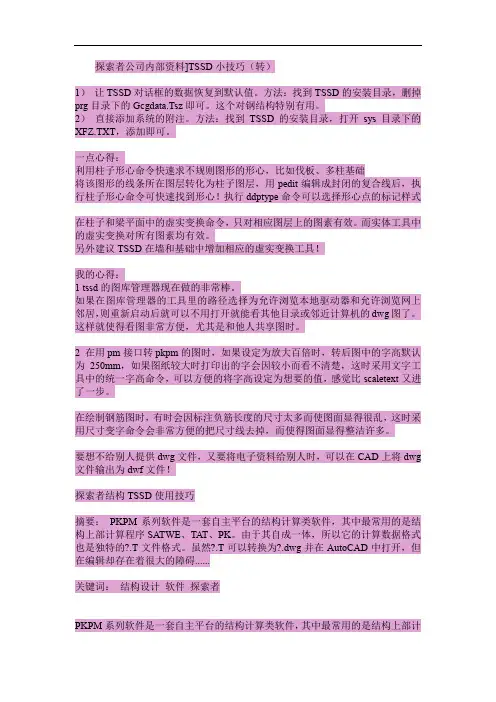

探索者公司内部资料]TSSD小技巧（转）

1） 让TSSD对话框的数据恢复到默认值。方法：找到TSSD的安装目录，删掉prg目录下的Gcgdata.Tsz即可。这个对钢结构特别有用。

2） 直接添加系统的附注。方法：找到TSSD的安装目录，打开sys目录下的XFZ.TXT，添加即可。

一点心得：

利用柱子形心命令快速求不规则图形的形心，比如伐板、多柱基础

将该图形的线条所在图层转化为柱子图层，用pedit编辑成封闭的复合线后，执行柱子形心命令可快速找到形心！执行ddptype命令可以选择形心点的标记样式

在柱子和梁平面中的虚实变换命令，只对相应图层上的图素有效。而实体工具中的虚实变换对所有图素均有效。

另外建议TSSD在墙和基础中增加相应的虚实变换工具！

我的心得：

1 tssd的图库管理器现在做的非常棒。

如果在图库管理器的工具里的路径选择为允许浏览本地驱动器和允许浏览网上邻居，则重新启动后就可以不用打开就能看其他目录或邻近计算机的dwg图了。这样就使得看图非常方便，尤其是和他人共享图时。

2 在用pm接口转pkpm的图时，如果设定为放大百倍时，转后图中的字高默认为250mm，如果图纸较大时打印出的字会因较小而看不清楚，这时采用文字工具中的统一字高命令，可以方便的将字高设定为想要的值，感觉比scaletext又进了一步。

在绘制钢筋图时，有时会因标注负筋长度的尺寸太多而使图面显得很乱，这时采用尺寸变字命令会非常方便的把尺寸线去掉，而使得图面显得整洁许多。

要想不给别人提供dwg文件，又要将电子资料给别人时，可以在CAD上将dwg文件输出为dwf文件！

探索者结构TSSD使用技巧

摘要：

PKPM系列软件是一套自主平台的结构计算类软件，其中最常用的是结构上部计算程序SATWE、TAT、PK。由于其自成一体，所以它的计算数据格式也是独特的?.T文件格式。虽然?.T可以转换为?.dwg并在AutoCAD中打开，但在编辑却存在着很大的障碍......

天正和探索者结合简单完美方法

天正和探索者结合简单完美方法

首先，确定你安装的天正和TSSD能够正常运行。

其次，进行合并。

步骤：

1.打开天正8.5.

2.执行PREFERENCES命令

3.在文件选项里面添加如下路径。

C:\Program Files\Tssd2010S\Prg

C:\Program Files\Tssd2010S\Sys17

4.执行menuload命令，选择“浏览”，找到C:\Program

Files\Tssd2010S\Sys17下面的tssd菜单。加载。

如果还要用tssd的快捷命令的话。还是要把tssd 的快捷命令粘贴到天正的pgp文件中去的，并要去掉重复的。

以后运行天正8.5的快捷方式即可。即探索者2010版和天正8.5以及cad08版的合并

探索者结构CAD中绘图比例和出图比例设置的一些经验

在TSSD中有两个关于比例的概念，即绘图比例和出图比例。

绘图比例：是指我们绘图时图形的比例，如我们绘一张1:100的平面图，绘1：30的截面详图，这里100、30就是我们的绘图比例。在一张图纸（同一图框）上我们可以根据需要绘制不同比例的图形。

出图比例：指绘制的图形输出到打印机的比例，即打印比例，也就是在AutoCAD的[打印]对话框中设制的比例。一般来讲，出图比例和插入图框的比例是相同的。

在绘制施工图前，我们先要设定比例，然后再开始绘图。

1. 设置比例的方法

1) 点取屏幕菜单[初始设置]或下拉菜单[TSSD平面]-> [初始设置]，2) 弹出TSSD初始设置对话框，3) 在对话框内可分别设置绘图比例和出图比例，4) 默认的比例均为1:100。通常在绘制施工图前，5) 先要进行比例的设定；6) 直接点击屏幕菜单第二项[1: xxx]，7) 可以改变绘图比例。在点击该命令后，8) 命令行出现如下提示：

输入当前图形的比例<1:100> 1:

此时即刻输入绘图比例，如200

程序在确认比例后，即按此比例绘图，直到下一次修改比例为止。

2. 多比例制图

1) 使用TSSD的功能绘制梁、柱、基础等详图时，系统会根据参数绘图对话框中设定的比例自动进行了比例变换，不需人为交互；

2) 当您打开一张非TSSD软件绘制的图形时，请您首先根据实际情况设置出图比例和绘图比例，否则使用TSSD绘出来的图形的比例可能与原图不相符，如图的出图比例是100，右图的出图比例是200，如果按出图比例=打印比例分别出图，我们将得到大小完全相同的两张图（包括轴网和梁截面详图）。 建议：将您的出图比例设成与本张图的主要图形的绘图比例相等，例如您主要使用100的绘图比例绘平面图，那就将出图比例设为100；如果您主要使用30的绘图比例绘截面详图，那就将出图比例设为30。这样，将最大限度地满足您用1:1的方式进行绘图。
