电缆清册

  • 格式：doc
  • 大小：539.00 KB
  • 文档页数：10

图号：HB132-S-0201-04

前进镇田房箐安置房10kV供电及户表工程

第二期户表部分

施工图设计

电缆清册

批 准：

审 定：

校 核：

编 写：

攀枝花展宏电力勘测设计有限公司

2011年11月 攀枝花

序号 电缆名称 电缆起点 电缆终点 电缆型号 配保护管 线路长度(m) 备注

1 低压电缆 YB 1# 1F1 2*VV22-0.6/1-4*185 SC150 5 YB表示箱变

2 低压电缆 YB 1# 1F2 2*VV22-0.6/1-4*185 SC150 8

1F1,第1位表示箱变序号，F表示分支箱，第3、4位表示分支箱号，“-”表示公共负荷分支箱。 3 低压电缆 YB 1# 1F-1 VLV22-0.6/1-4*95 SC100 8

4 低压电缆 YB 1# 1F-2 VLV22-0.6/1-4*50 SC60 11

5 低压电缆 YB 1# 1F-3 VLV22-0.6/1-4*70 SC60 14

6 低压电缆 YB 1# 1F-4 VLV22-0.6/1-4*50 SC60 17

7 低压电缆 YB 2# 2F1 2*VV22-0.6/1-4*240 2*SC100 5

8 低压电缆 YB 2# 2F2 2*VV22-0.6/1-4*185 SC150 8

9 低压电缆 YB 2# 2F3 2*VLV22-0.6/1-4*185 SC150 11

10 低压电缆 YB 2# 2F-1 VLV22-0.6/1-4*70 SC60 14

11 低压电缆 YB 2# 2F-2 VLV22-0.6/1-4*50 SC60 17

12 低压电缆 YB 3# 3F1 VV22-0.6/1-4*185 SC100 10

13 低压电缆 YB 3# 3F2 VV22-0.6/1-4*185 SC100 11

14 低压电缆 YB 3# 3F3 VV22-0.6/1-4*185 SC100 12

15 低压电缆 YB 3# 3F-1 2*VV22-0.6/1-4*300 2*SC100 10

16 低压电缆 YB 3# 3F-2 VLV22-0.6/1-4*95 SC100 11

17 低压电缆 YB 3# 3F-3 VLV22-0.6/1-4*70 SC60 12

18 低压电缆 YB 3# 3F-4 VLV22-0.6/1-4*70 SC60 10

19 低压电缆 1F1 1AWB3 VLV22-0.6/1-4*50 SC60 80

1AWB3表示意义如下：第1位数为楼序号，AW为集中表箱，第4位数为单元序号，第5位数为集中表箱序号。总意为1号楼B单元第3个集中表箱。 20 低压电缆 1F1 1AWB4 VLV22-0.6/1-4*50 SC60 83

21 低压电缆 1F1 1AWB5 VLV22-0.6/1-4*50 SC60 86

22 低压电缆 1F1 1AWB6 VLV22-0.6/1-4*50 SC60 89

23 低压电缆 1F1 1AWB7 VLV22-0.6/1-4*50 SC60 92

24 低压电缆 1F1 1AWB8 VLV22-0.6/1-4*50 SC60 95

25 低压电缆 1F1 1AWB9 VLV22-0.6/1-4*50 SC60 98

26 低压电缆 1F2 1AWB10 VLV22-0.6/1-4*50 SC60 104

27 低压电缆 1F2 1AWB11 VLV22-0.6/1-4*50 SC60 107

28 低压电缆 1F2 1AWB12 VLV22-0.6/1-4*50 SC60 110

29 低压电缆 1F2 1AWB13 VLV22-0.6/1-4*50 SC60 113

30 低压电缆 1F2 1AWB14 VLV22-0.6/1-4*50 SC60 116 31 低压电缆 1F2 1AWB15 VLV22-0.6/1-4*50 SC60 119

32 低压电缆 1F2 1AWB16 VLV22-0.6/1-4*50 SC60 122

33 低压电缆 2F2 1AWC1 VLV22-0.6/1-4*95 SC100 50

34 低压电缆 2F2 1AWC2 VLV22-0.6/1-4*95 SC100 56

35 低压电缆 2F2 1AWC3 VLV22-0.6/1-4*95 SC100 62

36 低压电缆 2F2 1AWC4 VLV22-0.6/1-4*95 SC100 68

37 低压电缆 2F3 1AWC5 VLV22-0.6/1-4*95 SC100 73

38 低压电缆 2F3 1AWC6 VLV22-0.6/1-4*95 SC100 79

39 低压电缆 2F3 1AWC7 VLV22-0.6/1-4*95 SC100 85

40 低压电缆 2F1 2AW01 VLV22-0.6/1-4*70 SC60 56

41 低压电缆 2F1 2AW02 VLV22-0.6/1-4*70 SC60 62

42 低压电缆 2F1 2AW03 VLV22-0.6/1-4*70 SC60 68

43 低压电缆 2F1 2AW04 VLV22-0.6/1-4*70 SC60 74

44 低压电缆 2F1 2AW05 VLV22-0.6/1-4*70 SC60 80

45 低压电缆 2F1 2AW06 VLV22-0.6/1-4*70 SC60 86

46 低压电缆 2F1 2AW07 VLV22-0.6/1-4*95 SC100 92

47 低压电缆 1F-1 1#楼客户电梯配电箱 NH-YJV(4x50+1X16) KZ63/CTC 100

48 低压电缆 1F-1 1#楼消防电梯配电箱 NH-YJV(4x25+1X16) KZ63/CTC 100

49 低压电缆 1F-2 1#楼地下车库消防水泵控制箱 5*YJV(3x4+2x4) CT/SC32 50

50 低压电缆 1F-3 1#楼潜水泵控制箱 ZR-YJV(3x6+2x6) CT/KV40 50

51 低压电缆 1F-3 1#楼地下室送风机 ZR-YJV(3x6+2x6) CT/KV40 50

52 低压电缆 1F-3 1#楼地下室排烟排风机 ZR-YJV(3x6+2x6) CT/KV40 50

53 低压电缆 1F-3 1#楼地下室排烟排风机 ZR-YJV(3x10+2x10) CT/KV40 50

54 低压电缆 1F-4 1#楼负一层应急照明箱 ZR-BV-5X10 KV30 50

55 低压电缆 1F-4 1#楼地下车库照明箱 BV-5X10 KZ30 50

56 低压电缆 YB 1# 1#楼商场总配电箱 2*VV22-0.6/1-4*240 2*SC100 70

57 低压电缆 YB 2# 2#楼商场总配电箱 VLV22-0.6/1-4*185 SC100 70

58 低压电缆 YB 2# 2#楼公共应急照明 NH-YJV(4x10) CT 70

59 低压电缆 2F-1 2#楼客户电梯配电箱 NH-YJV(4x25+1X16) KZ63/CTC 110

60 低压电缆 2F-1 2#楼消防电梯配电箱 NH-YJV(4x25+1X16) KZ63/CTC 110

61 低压电缆 2F-2 2#楼潜水泵控制箱 ZR-YJV(3x6+2x6) CT/KV40 70

62 低压电缆 2F-2 2#楼加压风机配电箱 NH-YJV(5x6) KZ32-CT 70 63 低压电缆 3F1 3AW01 VLV22-0.6/1-4*70 SC60 41

64 低压电缆 3F1 3AW02 VLV22-0.6/1-4*70 SC60 47

65 低压电缆 3F1 3AW03 VLV22-0.6/1-4*95 SC100 53

66 低压电缆 3F2 5AW11 VLV22-0.6/1-4*70 SC60 43

67 低压电缆 3F2 5AW12 VLV22-0.6/1-4*70 SC60 49

68 低压电缆 3F2 5AW13 VLV22-0.6/1-4*95 SC100 55

69 低压电缆 3F3 5AW21 VLV22-0.6/1-4*70 SC60 65

70 低压电缆 3F3 5AW22 VLV22-0.6/1-4*70 SC60 71

71 低压电缆 3F3 5AW23 VLV22-0.6/1-4*95 SC100 77

72 低压电缆 3F-1 3#楼商场总配电箱 VLV22-0.6/1-4*70 SC60 50

73 低压电缆 3F-1 4#楼商场总配电箱 VV22-0.6/1-4*240 SC100 50

74 低压电缆 3F-1 5#楼商场总配电箱 2*VV22-0.6/1-4*185 SC150 50

75 低压电缆 3F-2 3#楼消防电梯配电箱 NH-YJV(4x25+1X16) KZ63/CTC 70

76 低压电缆 3F-2 5#楼1单元消防电梯配电箱 NH-YJV(4x25+1X16) KZ63/CTC 72

77 低压电缆 3F-2 5#楼2单元消防电梯配电箱 NH-YJV(4x25+1X16) KZ63/CTC 94

78 低压电缆 3F-3 5#楼1单元屋面加压风机配电箱 ZR-YJV(3x6+2x6) CT/KV40 72

79 低压电缆 3F-3 5#楼2单元屋面加压风机配电箱 ZR-YJV(3x6+2x6) CT/KV40 94

80 低压电缆 3F-3 5#楼1单元潜水泵控制箱 ZR-YJV(3x6+2x6) CT/KV40 40

81 低压电缆 3F-3 5#楼2单元潜水泵控制箱 ZR-YJV(3x6+2x6) CT/KV40 62

82 低压电缆 3F-3 3#楼屋面加压风机配电箱 ZR-YJV(3x6+2x6) CT/KV40 60

83 低压电缆 3F-3 3#楼潜水泵控制箱 ZR-YJV(3x6+2x6) CT/KV40 40

84 低压电缆 3F-4 3#楼公共应急照明 NH-YJV(4x10) CT 60

85 低压电缆 3F-4 5#楼1单元公共应急照明 NH-YJV(4x10) CT 50

86 低压电缆 3F-4 5#楼2单元公共应急照明 NH-YJV(4x10) CT 70

87 低压电缆 YB 4# 4F1 2*VV22-0.6/1-4*240 2*SC100 10

88 低压电缆 YB 4# 4F-1 VLV22-0.6/1-4*70 SC60 13

合集下载

变电一次专业图纸等级划分

变电一次专业图纸等级划分

变电一次专业图纸等级划分

一级图：

1． 电气主接线图

2． 电气总平面布置图

二级图：

1． 各级电压主配电装置配置图、平断面图

2． 主控制室、继电器室平面布置图

3． 防雷接地布置图

4． 所用电系统图

三级图：

1． 照明系统图

2． 电气设备安装图

3． 电缆敷设图

4． 蓄电池布置图

5． 动力箱接线图

6． 所用电屏布置图

7． 各卷册设备材料汇总表

8． 电气施工图设计主要设备材料清册

四级图：

1． 照明施工图

2． 电缆支架图

3． 电缆清册 4． 电缆防火清册

如何进行电气工程识图

如何进行电气工程识图

如何进行电气工程识图

第一节．电气工程的图样类别

建筑电气工程的图样一般有电气总．平面图、电气系统图、单元电气平面图、控制原理图、接线图、大样图、电缆清册、图例及设备材料表等。

一、电气总平面图

电气总平面图是在建筑总平面图上表示电源及电力负荷分布的图样，主要表示各建筑物的名称或用途、电力负荷的装机容量、电气线路的走向及变配电装置的位置、容量和电源进户的方向等。通过电气总平面图可了解该项工程的概况，掌握电气负荷的分布及电源装置等。一般大型工程都有电气总平面图，中小型工程则由动力平面图或照明平面图代替。

二、电气系统图

电气系统图是用单线图表示电能或电信号按回路分配出去的图样，主要表示各个回路的名称、用途、容量以及主要电气设备、开关元件及导线电缆的规格型号等。通过电气系统图可以知道该系统的回路个数及主要用电设备的容量、控制方式等。建筑电气工程中系统图用的很多，动力、照明、变配电装置、通信广播、电缆电视、火灾报警、防盗保安、微机监控、自动化仪表等都要用到系统图。

三、电气设备平面图

电气设备平面图是在建筑物的平面图上标出电气设备、元件、管线实际布置的图样，主要表示其安装位置、安装方式、规格型号数量及接地网等。通过平面图可以知道每幢建筑物及其各个不同的标高上装设的电气设备、元件及其管线等。建筑电气平面图用的很多，动力、照明、变配电装置、各种机房、通信广播、电缆电视、火灾报警、防盗保安、微机监控、自动化仪表、架空线路、电缆线路及防雷接地等都要用到平面图。

四、控制原理图

控制原理图是单独用来表示电气设备及元件控制方式及其控制线路的图样，主要表示电气设备及元件的起动、保护、信号、联锁、自动控制及测量等。通过控制原理图可以知道各设备元件的工作原理、控制方式，掌握建筑物的功能实现的方法等。控制原理图用的很多，动力、变配电装置、火灾报警、防盗保安、微机监控、自动化仪表、电梯等都要用到控制原理图，较复杂的照明及声光系统也要用到控制原理图。

INTERGRAPH系统在海洋工程电缆清册制作中的应用

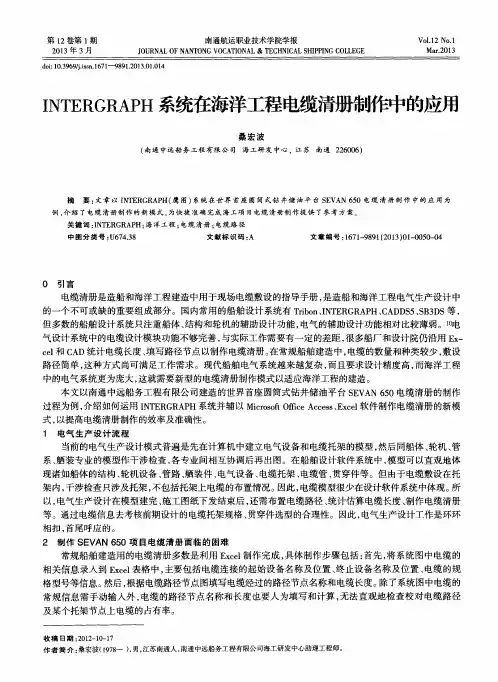

INTERGRAPH系统在海洋工程电缆清册制作中的应用
