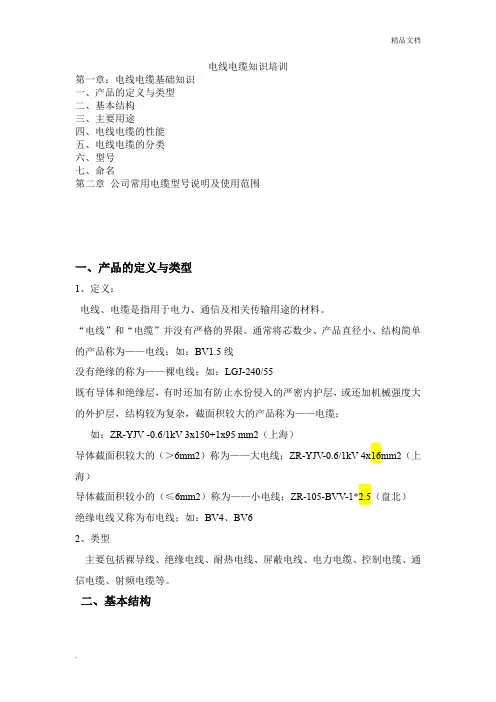

. 电线电缆知识培训

第一章：电线电缆基础知识

一、产品的定义与类型

二、基本结构

三、主要用途

四、电线电缆的性能

五、电线电缆的分类

六、型号

七、命名

第二章 公司常用电缆型号说明及使用范围

一、产品的定义与类型

1、定义：

电线、电缆是指用于电力、通信及相关传输用途的材料。

“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为——电线；如：BV1.5线

没有绝缘的称为——裸电线；如：LGJ-240/55

既有导体和绝缘层，有时还加有防止水份侵入的严密内护层，或还加机械强度大的外护层，结构较为复杂，截面积较大的产品称为——电缆；

如：ZR-YJV -0.6/1kV 3x150+1x95 mm2（上海）

导体截面积较大的（＞6mm2）称为——大电线；ZR-YJV-0.6/1kV 4x16mm2（上海）

导体截面积较小的（≤6mm2）称为——小电线；ZR-105-BVV-1*2.5（盘北）

绝缘电线又称为布电线；如：BV4、BV6

2、类型

主要包括裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。

二、基本结构

精品文档

.

精品文档

.

电线、电缆由导体（导线）、绝缘层、屏蔽、绝缘线芯、保护层等基本部分组成。根据不同需要的电线、电缆是按照由上述某些或全部组成内容组成的集成体。

国标中电缆描述原则：导体→绝缘→内护层→外护层→铠装型式。

以下对电力电缆的结构单元作简单介绍。

1、导体（或称导电线芯）

其作用是传导电流，有实芯和绞合之分，材料有铜、铝、银，铜包钢、铝包钢等，主要用的是铜和铝，铜的导电性能比铝要好得多。

2、耐火层

只有耐火型电缆有此结构，其作用是在火灾中电缆能经受一定时间。现在使用的材料主要是云母带。火灾中，电缆会很快燃烧，因为云母带的云母片耐高温，且又有绝缘作用，在火灾中能保护导体运行一定时间。

电气安装维修人员培训手册

第一章：电气安装维修基础知识 ................................................................................................... 2

1.1 电气安装维修概述 ........................................................................................................... 2

1.2 电气安装维修安全知识 ................................................................................................... 3

第二章：常用电气设备与材料 ....................................................................................................... 3

2.1 常用电气设备介绍 ........................................................................................................... 3

2.2 电气材料分类与选用 ....................................................................................................... 4

第三章：电气安装工艺与流程 ....................................................................................................... 5

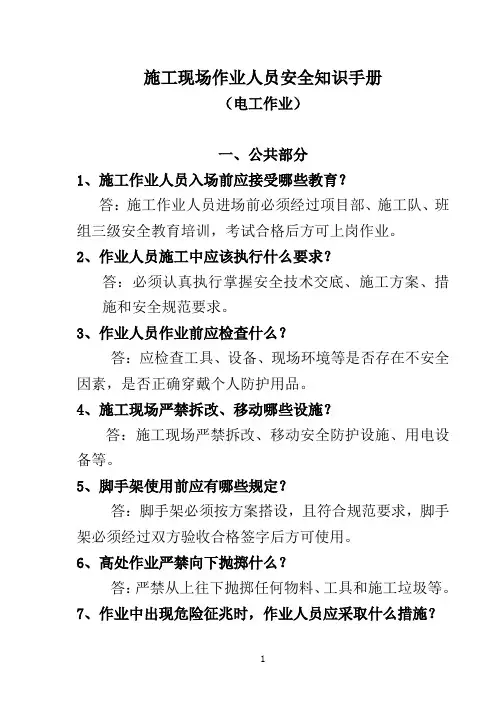

1 施工现场作业人员安全知识手册

（电工作业）

一、公共部分

1、施工作业人员入场前应接受哪些教育？

答：施工作业人员进场前必须经过项目部、施工队、班组三级安全教育培训，考试合格后方可上岗作业。

2、作业人员施工中应该执行什么要求？

答：必须认真执行掌握安全技术交底、施工方案、措施和安全规范要求。

3、作业人员作业前应检查什么？

答：应检查工具、设备、现场环境等是否存在不安全因素，是否正确穿戴个人防护用品。

4、施工现场严禁拆改、移动哪些设施？

答：施工现场严禁拆改、移动安全防护设施、用电设备等。

5、脚手架使用前应有哪些规定？

答：脚手架必须按方案搭设，且符合规范要求，脚手架必须经过双方验收合格签字后方可使用。

6、高处作业严禁向下抛掷什么？

答：严禁从上往下抛掷任何物料、工具和施工垃圾等。

7、作业中出现危险征兆时，作业人员应采取什么措施？ 2 答：必须立即停止作业、从安全通道处撤离到安全区域，及时向主管领导汇报。

8、我国的安全生产方针是什么？

答：“安全第一、预防为主、综合治理”。

9、建筑业常发生的重大伤害是什么？

答：高处坠落、物体打击、触电、机械伤害、坍塌事故。

10、施工中三不伤害是什么？

答：不伤害自己，不伤害他人，不被他人伤害。

11、施工作业人员对危及生命安全健康行为有哪些权力？

答：有批评、检举权和控告权力。

12、施工人员应履行哪些安全生产义务？

答：掌握安全生产技能，参加安全培训，服从安全管理，遵章守纪，正确佩戴和使用劳动防护用品。

13、强令工人冒险作业发生事故是什么行为？

答：强令工人冒险作业发生事故是犯罪行为，施工人员有权拒绝在危险区域内作业。

14、对特种作业人员的要求是什么？

答：所有特种人员必须持合格有效证件上岗作业，如：电工、电气焊、信号工、架子工、机械操作手等。

15、我国制定安全生产法重要目的是什么？

答：重要目的是保证人民群众生命和财产安全，促进 3 经济发展。

百度文库 - 让每个人平等地提升自我！

1 。电线电缆产品型号编制方法

1.1电气设备手册中的分类

类别

用途 导体 绝缘 内护层 特征 外护层 派生

裸电线：

L-铝线

T-铜线

G-钢线 J-绞制

R-柔软

Y-硬

电力电缆：

V-塑料电缆

X-橡皮电缆 L-铝芯 V-聚氯乙烯

X-橡皮

Y-聚乙烯 H-橡套

Q-铅包

V-塑料护套 P-屏蔽

D-不滴油 1-一级防腐

2-二级防腐

9- 内铠装 110-110KV

120-120KV

150-150KV

通信电缆：

H-通信电缆

HJ-局用电缆

HP-配线电缆

HU-矿用电缆 G-铁线芯 Z-纸

V-聚氯乙烯

Y-聚乙烯

YF-泡沫聚乙烯

X-橡皮 Q-铅包

F-复合物

V-塑料

VV-双层塑料

X-橡胶 C-自承式

J-交换机用

P-屏蔽

R-软结构

T-填石油膏 O-相应的裸外户层

1-纤维外皮

2-聚氯乙烯

3-聚乙烯 T-热带型

电气装备用

电线电缆：

B-绝缘线

DJ-电子计算机

K-控制电缆

R-软线 V-聚氯乙烯

X-橡皮

XF-氯丁橡皮

XG-硅橡皮

Y-聚乙烯 H-橡套

P-屏蔽

V-聚氯乙烯 C-重型

G-高压

H-电焊机用

Q-轻型

R-柔型

T-耐热

Y-白蚁

Z-中型 O-相应的裸外户层

32-镀锡铜丝编织

2-铜带绕包

3-铝箔/聚脂薄膜复合带绕包 1-第一种（户外用）

2-第二种

0.3-拉断力0.3t(2400N)

105-耐热105℃ 百度文库 - 让每个人平等地提升自我！

2 Y-移动电缆

ZR-阻燃

1.2电工培训教材中的分类

1.2.1电缆型号中各字母的含义

类别 导体 绝缘 内护层 特征

电力电缆

（省略不表示）

K控制电缆

P信号电缆

B绝缘电缆
