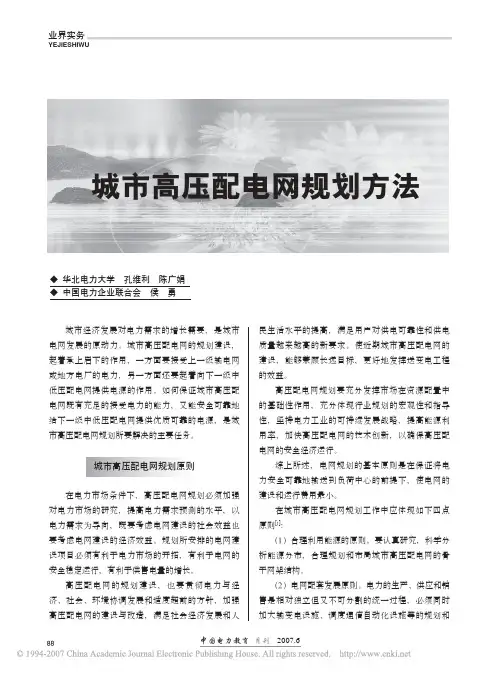

城市配电网规划设计与建设改造

88中国电力教育 月刊

2007.6城市经济发展对电力需求的增长需要，是城市电网发展的原动力。城市高压配电网的规划建设，起着承上启下的作用，一方面要接受上一级输电网或地方电厂的电力，另一方面还要起着向下一级中低压配电网提供电源的作用。如何保证城市高压配电网既有充足的接受电力的能力，又能安全可靠地给下一级中低压配电网提供优质可靠的电源，是城市高压配电网规划所要解决的主要任务。

城市高压配电网规划原则

在电力市场条件下，高压配电网规划必须加强对电力市场的研究，提高电力需求预测的水平，以电力需求为导向，既要考虑电网建设的社会效益也要考虑电网建设的经济效益。规划所安排的电网建设项目必须有利于电力市场的开拓，有利于电网的安全稳定运行，有利于供售电量的增长。高压配电网的规划建设，也要贯彻电力与经济、社会、环境协调发展和适度超前的方针，加强高压配电网的建设与改造，满足社会经济发展和人城市高压配电网规划方法

民生活水平的提高，满足用户对供电可靠性和供电质量越来越高的新要求。使近期城市高压配电网的建设，能够兼顾长远目标，更好地发挥送变电工程的效益。高压配电网规划要充分发挥市场在资源配置中的基础性作用，充分体现行业规划的宏观性和指导性，坚持电力工业的可持续发展战略，提高能源利用率，加快高压配电网的技术创新，以确保高压配电网的安全经济运行。综上所述，电网规划的基本原则是在保证将电力安全可靠地输送到负荷中心的前提下，使电网的建设和运行费用最小。在城市高压配电网规划工作中应体现如下四点原则[1]：(1）合理利用能源的原则。要认真研究，科学分析能源分布，合理规划和布局城市高压配电网的骨干网架结构。(2）电网配套发展原则。电力的生产、供应和销售是相对独立但又不可分割的统一过程，必须同时加大输变电设施、调度通信自动化设施等的规划和◆ 华北电力大学 孔维利 陈广娟

◆ 中国电力企业联合会 侯 勇业界实务YEJIESHIWU89中国电力教育 月刊

２００８年第９期　《贵州电力技术》　（总第１】１期）　

摘要　规划。　关键词　１　前言　城市配电网规划　贵阳供电局李小波［５５００２５］　城市配电网规划与社会、政治、经济、工业和人民生活水平的发展变化密切相关，需要进行科学的、系统的　城市配电网　电网结构优化模型计算机控制　近年随着我国城市建设的加快发展，人民生活　水平不断提高，城市用电量增长极快。一些地区从　前对城网尤其是中压配电网建设重视不够，缺乏统　一的、科学的城网规划，导致配电网络薄弱。　２城市配电网规划的内容和目标　配电网规划一般应包括以下主要内容：分析配　电网布局与负荷分布的现状；负荷预测（包括电量　与功率预测）；确定规划各期的目标及电网结构原　则和供电设施的标准化；进行电量和电力（含有功、　无功功率）平衡，提出对供电电源点的建设要求；确　定变电所的布点和容量；分期对配电网结构进行整　体规划，确定分期建设的工程项目；确定无功补偿容　量及其布局；确定调度、通信及自动化等方面的规模　和要求；估算各规划期需要的投资、主要设备的规范　和数量：估算各规划期末将取得的经济效益和扩大　供电能力后的社会经济效益；绘制各规划期末配电　网规划地理结线图（包括现状图）：编制规划说　明书。　’　城市配电网规划目标主要包括供电质量、收费　标准和就业的稳定性。但城市规划和环境的制约，　以及社会、政治、经济、工业和人民生活水平的发展　变化，都会对配电系统的规划目标产生深远的影响。　任何一种规划不可能同等地考虑所有的因素。　３　城市配电网规划与设计的模型与步骤　城市配电网规划应根据实际需要采用不同的模　型。配电网规划的优化模型主要有以下２种：单独　的线路模型，这种模型主要用于线路的设计，它的目　的是在投资和运行最经济的条件下，确定线路的长　度、截面积、电压等级；系统模型，这种模型主要用于　在给定变电站（负荷供应点）和负荷需求点的网架　・１４・　条件下，确定配电网络连接线路方式，使得规划投资　最经济两阶段模型。这种模型能同时确定变电站容　量和线路的安装可靠性模型，可靠性模型包括停电　损失、分段器开关的投资、变电站和线路的投资、维　护费和网损，常用于为提高供电可靠性而进行配电　网改造和规划优化。　配电网规划的主要步骤配电网规划一股按照以　下步骤进行：　（１）调查情况，收集资料，包括自然资源和自然　条件，负荷类型和数　量，目前负荷分布，用电量的需求规划；　（２）收集目前的电网结构及有关数据。对收集　的资料进行分析、归纳，并进行负荷预测；　（３）做出电源规划，确定供电方式和电压等级。　根据目标函数拟定配电网结构布局方案。进行规划　的可行性论证。　４城市配电网规划与设计中的负荷预测和　网络计算　用于配电网负荷预测的方法很多，负荷预测通　常有弹性系数法、单耗法、时间序列法、回归预测法、　投入产出法、外推法、负荷密度法、综合用电分析法、　比例系数增长法、灰色理论法等方法，负荷预测应采　用多种方法并相互校核，最终确定规划期问总电量　负荷预测值，常用的需求叠加法和回归分析法。灰　色理论模型和专家系统法是近年来的新预测方法。　一般先对全地区总的需求进行全面的宏观预测，而　后再对分行业、分地区的用电需要量进行局部预测。　（１）回归分析法　线形模型：Ｙ＝ＯＬ＋ｂｘ；二次模型：Ｙ＝ＯＬ＋　＋　。；幂函数模型：Ｙ＝ＯＬｅｈ；　其中ｘ为时间，Ｙ为负荷或电量，ａ、ｂ可由历史　数据回归计算可得，ｅ为自然对数。　．．　

能源・电力　ＬＯＷ　ＣＡＲＢｏＮＷｏＲＬＤ　２０１４／１　

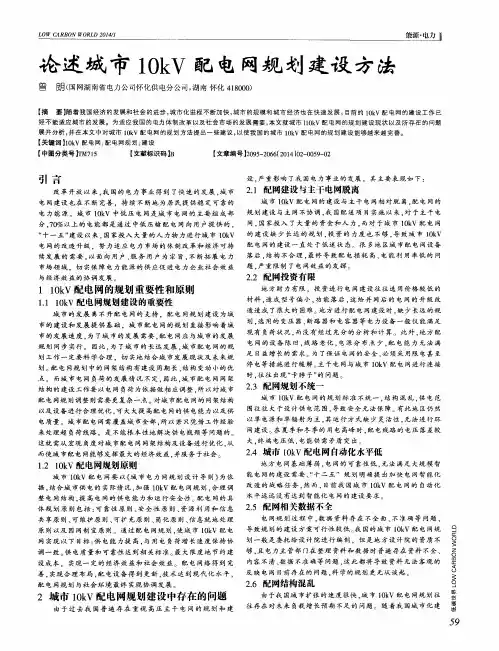

论述城市１　０ｋＶ配电网规划建设方法　

曾　朗（国网湖南省电力公司怀化供电分公司，湖南怀化４１８０００）　

【摘　要】随着我国经济的发展和社会的进步，城市化进程不断加快，城市的规模和城市经济也在快速发展，目前的１０ｋＶ配电网的建设工作已　经不能适应城市的发展。为适应我国的电力体制改革以及社会市场的发展需要，本文就城市ｌｌ０ｋＶ配电网的规划建设现状以及所存在的问题　展开分析，并在本文中对城市１０ｋＶ配电网的规划方法提出一些建议，以使我国的城市１０ｋＶ配电网的规划建设能够越来越完善。　【关键词】１０ｋＶ配电网；配电网规划；建设　

【中图分类号】ＴＭ７１５　【文献标识码】Ｂ　【文章编号】２０９５—２０６６（２０１４）０２—００５９—０２　

引言　

改革开放以来，我国的电力事业得到了快速的发展，城市　

电网建设也在不断完善，持续不断地为居民提供稳定可靠的　

电力能源。城市１０ｋＶ中低压电网是城市电网的主要组成部　

分，７０％以上的电能都是通过中低压输配电网向用户提供的，　

“十一五”建设以来．国家投入大量的人力物力进行城市１０ｋＶ　电网的改造升级．努力适应电力市场的体制改革和经济可持　

续发展的需要，以面向用户、服务用户为宗旨．不断拓展电力　

市场领域．切实保障电力能源的供应促进电力企业社会效益　与经济效益的协调发展　１　１０ｋＶ配电网的规划重要性和原则　

１．１　１０ｋＶ配电网规划建设的重要性　

城市的发展离不开配电网的支持．配电网规划建设为城　

市的建设和发展提供基础．城市配电网的规划直接影响着城　

市的发展速度。为了城市的发展需要．配电网应与城市的发展　

规划同步实行。因此，为了城市的长远发展．城市配电网的规　

划工作一定要科学合理．切实地结合城市发展现状及未来规　划。配电网规划中的网架结构有建设周期长、结构变动小的优　

点。而城市电网负荷的发展情况不定。因此．城市配电网网架　结构的建设工作要以电网负荷为依据做相应调整．所以对城市　

技术研发　ＴＥＣＨＮ０ＬｏＧＹ　ＡＮＤ　ＭＡＲＫＥＴ　

浅谈城市配电网设计及发展　

曹卫云，赵永浩　

（国网河南省电力公司漯河供电公司，河南漯河４６２０００）　

摘要：从城市配电设置宏观角度出发，探讨了城市配电网设计中常见的一些问题，并重点分析了应对这些问题的措施。　

关键词：城市配电网；设计；措施　

ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００６—８５５４．２０１３．１２．０８８　

１　城市配电网设计重要性　１）电网网架结构的建设周期非常长，而且建设完成后的短　

时间内通常不会出现太大的变动。城市配电网在整个城市发　

展期间，因为负荷发展存在很大的不确定性，因而工作人员要　结合负荷发展状况对城市配电网规划网架结构作出相应的调　

整和改变。所以有关城市配电网规划调整或者周期的更新要　比高压输电网的规划更加复杂和频繁。近几年，随着城市高新　

技术产业区以及工业区等用电负荷的快速发展，常会有过载或　者满载现象出现，因而要结合现状和负荷预测来调整配网网架　

结构。　２）城市配电网属于城市发展规划中的重要基础设施，和整　

个城市的发展有着非常密切的关系。城市配电网规划属于城　

市发展规划中极其重要的组成部分，它必须和城市建设紧密结　合在～起，然后同步实施；另外，要具备一定的超前意识且能保　

证和城市景观协调发展。城市管理人员一定要科学制定一系　

列完善的城市配电网发展规划，以达到整个城市长远发展规划　用电所需，这也是一项战略性任务。　

３）城市配电网络设备量覆盖面非常广，为了处理好供电的　

瓶颈问题，工作人员仅仅依靠经验来处理负荷线路或者变压器　问题是不够的，要从整体上来把握城市配电网设备和网架结构　的优化配置，这样才能从最大限度上将城市配电网供电能力以　

及供电质量提高到更高的层次，进而发挥出最大的经济效益和　

社会效益。　２城市配电网设计规划步骤　２．１　配电网存在的问题　１）基础比较差、底子比较薄。我国配电网建设的基础比较　

差，底子比较薄，加上过去电网建设中因为早期勘测、考察以及　规划工作做得不到位，促使配电网设置分布很不合理，加之供
