安全光栅选型方法及注意事项

安全光幕如何选型：

了解安全光幕的等级风险，能有效保护员工的人生安全，一套安全光幕可能只要几百到几千，但是一起事故可能就要损失几万，甚至几十万。因此深圳西肯温馨提示：没有安装安全光幕的要尽早安。

接下来就是怎么选择适合自己产品的安全光幕，下面由深圳西肯工业技术有限公司的技术专家来简单说明下，让大家有个简单的认识，这样就不会盲目的选择。

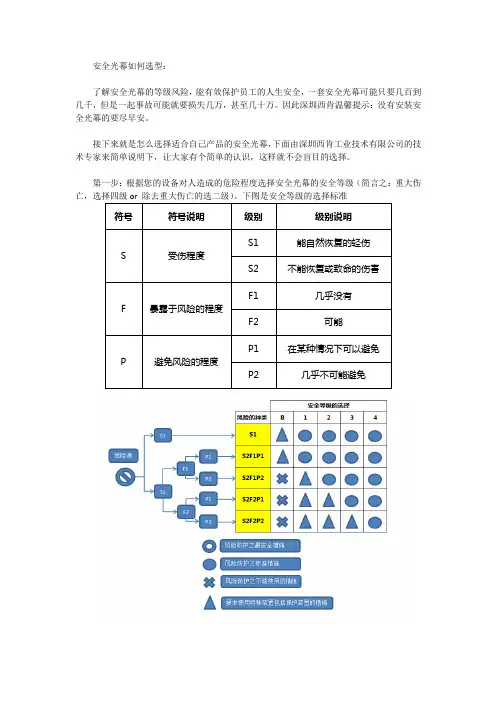

第一步：根据您的设备对人造成的危险程度选择安全光幕的安全等级（简言之：重大伤亡，选择四级or 除去重大伤亡的选二级）。下图是安全等级的选择标准

符号

符号说明 级别 级别说明

S 受伤程度 S1 能自然恢复的轻伤

S2 不能恢复或致命的伤害

F 暴露于风险的程度 F1 几乎没有

F2 可能

P 避免风险的程度 P1 在某种情况下可以避免

P2 几乎不可能避免

第二步：根据您的客户需求是选择国外品牌还是国内品牌（一边选择四级的客户，都会选择国外品牌；四级安全光栅的接线相对复杂，二级安全光栅接线相对简单）

第三步：确定安全距离的大小（安全光栅形成的保护墙到危险源的垂直距离）

第三步：选择光轴间距。保护手指，一般选择10mm 间距；保护手掌一般选择选择20mm；保护脚或者是身体，一般选择40mm 间距的。当然安全距离很大的时候，上述原则不适用。以人体到达危险源前，设备能停止为原则。

第三步：根据您的保护高度，选择合适数量的光轴（大于4的偶数）

第四步: 选择信号输出（有多种信号输出，PNP*2，NPN*2，继电器，等）已经电源电压是220V，还是24V

第五步：选择对射距离（光幕截面尺寸小的，对射距离一般较近，小于3米；光幕截面尺寸大的，对射距离一般较远，大于3米。

第六步：选择放射器与接收器之间的同步方式（光同步：发射器与接收器之间没有任何连接，线同步：放射器与接受器之间有根线连接。）

第七步：选择安全光幕的结构类型，是选择大一点的，还是选择薄一点的，是否需要无盲区安全光幕，

安全栅选型X：本安I：inputO：output有无液晶屏缺省：无L：有LCD输入信号类型1：开关量（数字量）信号2：频率3：电流4：热电偶5：热电阻

6：电压通道数：缺省：单通道D：双通道是否为转速监控型缺省：否R： 是第一路输出功能1：继电器输出 2：1：1信号输出3：4-20mA4：0-20mA5：0-10mA6：0-10V7：0-5V8：1-5V9：两线无源晶体管输出0：三线有源晶体管输出1E：45mA数字信号输出缺省：无第二路输出第二路输出功能1：继电器输出 2：1：1信号输出3：4-20mA4：0-20mA5：0-10mA6：0-10V7：0-5V8：1-5V9：两线无源晶体管输出0：三线有源晶体管输出1E：45mA数字信号输出通讯功能缺省：无通讯功能C：485通讯报警功能缺省：无报警功能A:一路报警功能A2：二路报警功能供电方式缺省：有源供电 24VDCL：两线制回路供电T：导轨供电IXECL1DR11CAL

选型举例：模拟量输入安全栅 单输入单输出4-20mA 型号为：ECXI-33 双输入双输出4-20mA 型号为：ECXI-3D33 模拟量输出安全栅 单输入单输出4-20mA 型号为：ECXO-33供电方式：导轨供电或端子供电

红外线安全光栅使用需注意事项

有的客户是外地的，这时候，如果只有几套的话，一般为了节约成本，是可以自己进行安全光栅安装的，同时，有的时候，即使是本地的，因为安全光栅安装比较简单，很多客户也会愿意自己进行安全光幕的安装，下面，就说说安装安全光幕的注意事项!

首先，我们要注意的是，我们安装安全光栅要对准，安全光栅是由一些光束点组成的，而原理是，发光器发射光线，受光器接收光线，如果，安全光栅没有对准的话，就可能会起不到保护作用，还有就是，有的厂家比较粗心，在安装安全光幕的时候，螺丝没有紧固，这些都是可能会造成安全光幕无法正常运行的原因。同时，我们为了防震功能更好，除了本身安全光幕具有防震功能之外，我们在安装上面也要注意防震，我们厂家会为您配置相关的冲床保护器防震垫，安装的时候，注意好防震垫的安装即可。

同时，我们的，我们在进行红外线安全光栅使用时，要做好检查工作，如果未及时发现问题和处理问题，会导致使用过程中误以为是安全的，从而发生危险事故!当然，我们兴兆业的冲床保护器是有电路自检功能的，万一安全光幕出现故障了，安全光栅本身也会报警的。

第 1 页 共 5 页 安全栅安装中的注意事项

在安全栅的安装过程中，有一些注意事项需要考虑。下面是一些安全栅安装中的注意事项：

1、选择适当的安全栅类型。根据实际情况，选择适合的安全栅类型。常见的安全栅类型有固定式、可移动式和可调节式等。

2、确保安全栅材料符合安全标准。安全栅的材料应符合相应的国家标准和规定，确保其强度和耐久性。

3、进行必要的测量。在安装安全栅之前，必须进行准确的测量，以确定所需的尺寸和位置。

4、确保安全栅的稳定性。安全栅安装时应确保其稳定性，防止发生倾倒或松动的情况。

5、选择合适的安装地点。安全栅应安装在平坦的地面上，以确保其稳定性和正常使用。

6、正确安装安全栅门。如果安全栅包含安全门，应确保安全门的安装正确，并能够正常关闭和锁定。

7、遵循安全栅制造商的安装指南。在安全栅的安装过程中，应仔细阅读并遵循制造商提供的安装指南，确保安全栅的正确安装。

8、安装警示标志。安装完安全栅后，应设置相应的警示标志，以提醒人们注意安全栅的存在。

9、定期检查和维护安全栅。安全栅的安装后，应定期进行检查和维护，确保其正常运行和安全性能。

10、培训工作人员。在安全栅安装完毕后，应对相关工作人员进行培训，正确使用和维护安全栅。 第 2 页 共 5 页 11、遵守安全规定。在安全栅安装过程中，应遵守相关的安全规定和操作规程，确保人身安全和装置的正常运行。

12、及时修复和更换损坏的安全栅。如果安全栅发生损坏或失效，应及时修复或更换，以确保安全栅的有效性。

总之，安全栅的安装过程中，需要考虑多个因素，包括材料选择、稳定性、安装位置等。正确安装和维护安全栅是保障工作场所人员安全的重要措施。

安全栅安装中的注意事项（二）

安全栅的安装是一项重要的工程，关乎到人身安全和财产安全。在进行安全栅安装过程中，需要注意以下几个方面。

1. 规划区域：在进行安全栅安装之前，首先需要仔细规划所需安装的区域。确定需要安装的面积以及安全栅的高度和宽度等尺寸要求，确保能够满足实际需求。
