异步电动机的工作原理

三相异步电动机点动工作原理

三相异步电动机是一种常见的电动机类型，它的点动工作原理如下：

1. 三相异步电动机的结构

三相异步电动机由定子和转子两部分组成。定子是由三个相互平衡的线圈组成的，分别称为A相、B相和C相。转子则是由导体条或铜棒组成的，它们被安装在转轴上，并可以自由旋转。

2. 三相异步电动机的工作原理

当三相交流电源的电压施加在定子上时，电流会在三个线圈之间流动，产生旋转磁场。这个旋转磁场会引起转子中的导体条或铜棒感应电流，并产生一个与旋转磁场相互作用的磁场。这个相互作用的磁场会使转子开始旋转，并跟随旋转磁场的变化而改变方向和速度。

3. 点动工作原理

点动是一种控制三相异步电动机启动和停止的方法。在点动工作中，通过在起动器上按下一个按钮，电源会在短时间内施加一次电压，使电动机启动。这个过程中，电动机会产生一个短暂的高转矩，以克服转子的惯性和摩擦力，从而使电动机快速启动。

在点动工作中，起动器上的按钮通常称为点动按钮。当按下点动按钮时，起动器会将电源施加在电动机上，使电动机启动。当松开点动按钮时，电动机会继续运行，直到停止按钮按下或电源被切断。

总之，三相异步电动机的点动工作原理是通过施加一次电压来启动电动机，并产生一个短暂的高转矩，以克服转子的惯性和摩擦力，从而使电动机快速启动。

异步电动机工作原理

1.异步电动机的结构

2.异步电动机的工作原理

当三相交流电源接通时，通过定子绕组产生旋转磁场。旋转磁场的频率由电源的频率决定，通常为50Hz或60Hz。旋转磁场的方向会随着时间发生变化，通常按照正弦曲线变化。

当异步电动机接通电源后，转子处于静止状态。此时，在定子绕组中形成一个旋转磁场。根据电磁感应定律，这个旋转的磁场会在转子中感应出感应电动势。

3.转子的运转

由于转子中有导体存在，感应电动势会在导体中产生电流。这个电流会在转子中形成一个磁场，与旋转磁场相互作用。根据洛伦兹力的原理，当两个磁场相互作用时，会产生力使物体运动。

所以，在异步电动机中，转子会受到洛伦兹力的作用，开始旋转。由于转子是由导体组成的，它也会在磁场中产生电流。这个电流会产生一个自己的磁场，与旋转磁场相互作用。这个交互作用是一个循环的过程。

通常情况下，转子的旋转速度会稍慢于旋转磁场的速度。这是因为转子中的电流引起的磁场需要一定的时间来产生，这会导致转矩产生滞后。所以，转子的旋转速度始终会稍慢于旋转磁场的速度。

4.转子的运转稳定性 在转矩滞后的作用下，转子会持续加速，直到达到与旋转磁场同步旋转的速度。一旦达到同步速度，转矩滞后将不能继续加速转子，转子的旋转速度将保持稳定。

然而，在实际应用中，在任何时间点上，转子的速度都有可能与旋转磁场不完全同步。这种情况会导致转矩的变化，从而引起电机的振动和噪音。为了避免这种情况，通常采用控制器来调节电机的电流和电压，使转子保持同步。

总结：

异步电动机的工作原理是基于感应电动机的原理。当三相交流电源接通后，定子绕组会形成一个旋转磁场，感应电动势在转子中产生，并使转子开始旋转。转矩滞后导致转子的速度稍慢于旋转磁场的速度，但一旦达到同步速度，转子的运转将保持稳定。为了确保稳定运转，可以采用控制器调节电机的电流和电压。

三相异步电动机工作原理简述

三相异步电动机是一种常见的电动机类型，广泛应用于各种工业领域。它的工作原理是基于电磁感应的原理，通过三相交流电源的供电，产生旋转磁场，从而驱动转子旋转。本文将从电磁感应原理、旋转磁场的产生、转子运动等方面详细介绍三相异步电动机的工作原理。

一、电磁感应原理

电磁感应是电动机工作的基础原理。当导体在磁场中运动时，会在导体内部产生感应电动势，从而产生电流。同样地，当电流通过导体时，也会在周围产生磁场。这种相互作用的现象称为电磁感应。

在三相异步电动机中，电源提供的三相交流电流通过定子线圈，产生旋转磁场。这个旋转磁场会感应到转子中的导体，从而在转子中产生感应电动势。这个感应电动势会产生电流，从而在转子中产生磁场。这个磁场与定子中的旋转磁场相互作用，从而产生转矩，驱动转子旋转。

二、旋转磁场的产生

旋转磁场是三相异步电动机工作的关键。它是由三相交流电源提供的电流通过定子线圈产生的。在三相交流电源中，三相电流的相位差为120度。这三相电流通过定子线圈时，会在定子中产生三个磁场，它们的方向和大小都不同。这三个磁场的合成就是旋转磁场。

旋转磁场的方向和大小是由三相电流的相位差决定的。当三相电流的相位差为120度时，旋转磁场的方向和大小都是恒定的。这个旋转磁场的方向和大小是随着时间变化的，它的频率等于电源的频率。在三相异步电动机中，旋转磁场的频率通常为50Hz或60Hz。

三、转子运动

当旋转磁场产生后，它会感应到转子中的导体，从而在转子中产生感应电动势。这个感应电动势会产生电流，从而在转子中产生磁场。这个磁场与定子中的旋转磁场相互作用，从而产生转矩，驱动转子旋转。

转子的运动是由旋转磁场和转子中的磁场相互作用产生的。当转子开始旋转时，它的导体会切割旋转磁场，从而在转子中产生感应电动势。这个感应电动势会产生电流，从而在转子中产生磁场。这个磁场与旋转磁场相互作用，从而产生转矩，驱动转子继续旋转。

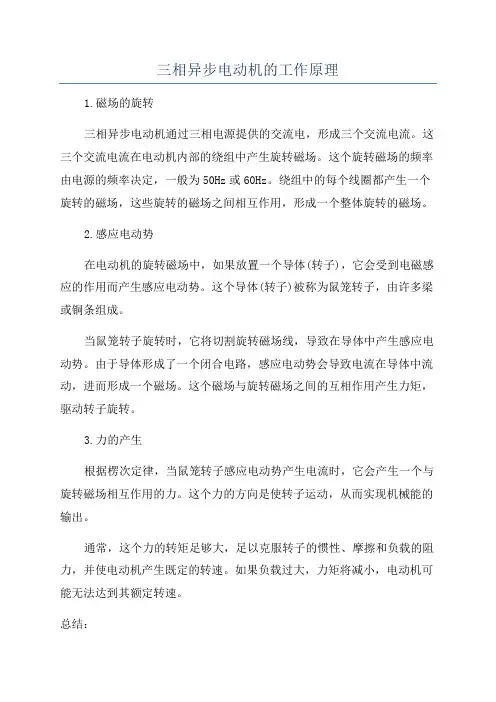

三相异步电动机的工作原理

1.磁场的旋转

三相异步电动机通过三相电源提供的交流电，形成三个交流电流。这三个交流电流在电动机内部的绕组中产生旋转磁场。这个旋转磁场的频率由电源的频率决定，一般为50Hz或60Hz。绕组中的每个线圈都产生一个旋转的磁场，这些旋转的磁场之间相互作用，形成一个整体旋转的磁场。

2.感应电动势

在电动机的旋转磁场中，如果放置一个导体(转子)，它会受到电磁感应的作用而产生感应电动势。这个导体(转子)被称为鼠笼转子，由许多梁或铜条组成。

当鼠笼转子旋转时，它将切割旋转磁场线，导致在导体中产生感应电动势。由于导体形成了一个闭合电路，感应电动势会导致电流在导体中流动，进而形成一个磁场。这个磁场与旋转磁场之间的互相作用产生力矩，驱动转子旋转。

3.力的产生

根据楞次定律，当鼠笼转子感应电动势产生电流时，它会产生一个与旋转磁场相互作用的力。这个力的方向是使转子运动，从而实现机械能的输出。

通常，这个力的转矩足够大，足以克服转子的惯性、摩擦和负载的阻力，并使电动机产生既定的转速。如果负载过大，力矩将减小，电动机可能无法达到其额定转速。

总结： 三相异步电动机的工作原理涉及磁场的旋转、感应电动势和力的产生。通过三相电源提供的交流电，电动机内部的绕组产生一个旋转的磁场。当鼠笼转子旋转时，它在旋转磁场中产生感应电动势。感应电动势导致电流在导体中流动，形成一个磁场，与旋转磁场相互作用产生力矩。这个力矩驱动转子转动，实现机械能的输出。通过工作原理的理解，可以更好地了解和应用三相异步电动机。
