旋挖桩质量控制重点

旋挖桩施工监理控制要点

哎呀，今天咱们聊聊旋挖桩施工监理控制的那些事儿，话说这可是个很有意思的话题呢。旋挖桩，听起来就像个高大上的建筑名词，实际上，它在很多工程中可都是主力军。大家都知道，桩基是建筑物的“脚”，稳稳当当地支撑着整个结构，真是功不可没。想想，没了它，建筑就像是没了根基的竹子，随时都有可能东倒西歪，真是让人心慌。

在施工现场，监理可是个重要角色，像个“过来人”，你得跟着他走，听他指挥。监理的任务呢，不仅是盯着施工的进度，更是要把控每一个细节。比如说，机器的运转情况、施工材料的质量，甚至工人的操作方式，通通都得打起十二分的精神来。想象一下，工人们在那儿挥汗如雨，机器轰鸣，监理一边观察，一边拿着手中的图纸，简直像个指挥家，调动着这一场建筑的交响乐。

再说说旋挖机，这机器可是个大块头，威风八面。它在地面上转悠，轻松地把桩孔打进坚硬的土层，听着就让人觉得神奇。可是，这个过程可不是闹着玩的。土质要摸清楚，像是挑选水果，得挑个好土。土质不同，施工的难度和方法也得调整，得让监理脑袋灵活，随时应变。毕竟，谁都不想在施工中碰上“沙窝子”或者“石头缝”，那简直是噩梦。

监理在现场得有个“火眼金睛”，看看旋挖桩的深度和位置是否准确。想象一下，工人们正在努力作业，监理这时候得站出来，像个大侦探，去检测桩的垂直度、桩的承载力，生怕哪儿出问题。出了一点小差错，后果可是相当严重，房子可能就得“抖动”，这可不是开玩笑的。哎，施工现场的监理，真是个“千里眼”，没点真本事可不行。

再说说施工材料，监理也是个“材料控”，得把关好。没错，材料质量直接影响工程的安全性。每次新材料进场，监理都得“查验”一番，看看是不是合格。材料的强度、密

实度，得仔细研究，不能心大，不能马虎。就像做饭，要是盐放多了，那味道可就变了，材料可也是这样，少了会不牢靠，多了会超预算，搞得项目一团糟。

安全措施也是监理的重点。现场那可不是儿戏，安全帽、护目镜、反光衣，统统得穿上。万一真发生了什么意外，那可真是哭都来不及。监理得时刻提醒大家，安全第一，绝不能大意。就像古人说的“防患未然”，早做准备，才能保一方平安。

龙源期刊网

超长空桩旋挖灌注桩施工质量控制

作者：王华

来源：《装饰装修天地》2019年第05期

摘 要：旋挖灌注桩是现代机械和传统工艺结合的典范，旋挖灌注桩因其成孔速度快、噪声低、污染小、适用范围广等特点，被广泛用于基础桩基施工中。随着我国城市化建设的推进，城市土地资源日益稀缺，为充分利用土地资源，建筑物逐渐向地上更高、地下更深的方向发展，工程桩的埋深也随着增加，因此旋挖灌注桩超长空桩施工也会日益普遍。

关键词：超长空桩；泥浆护壁；吊筋

1 引言

工程桩施工因其桩体隐蔽于地下，具有不可视性，因而细节把握、过程管控、提前预见是控制施工质量的关键所在。旋挖灌注桩超长空桩施工质量控制是综合性控制，施工组织和施工要素环环相扣，可谓是牵一发而动全身，任何一个环节出问题都会影响工程桩的施工质量。因此，制作和安装工艺的更新成为了钢筋笼加工的重中之重。由于钻孔深、空桩长，因而工程桩标高控制、注浆管（或声测管）质量控制和成品保护、混凝土浇筑质量及钢立柱桩位偏差及标高控制等均为质量控制的重难点。

2 施工工艺

3 质量控制要点

3.1 护筒埋设偏差的质量控制

护筒在桩基施工中对桩位控制、防止孔洞坍塌具有至关重要的作用，施工过程中必须严格控制好护筒埋设质量。

（1）护筒选择要求：护筒可用4mm～8mm厚钢板制作，内径比钻头直径大100mm，上部设1～2个溢浆口，护筒在黏土中长度不小于1.0m，砂土中不小于1.5m，地下水位涨落较大时，护筒应打入不透水层。

（2）护筒埋设：钻机就位后，钻头中心对准桩位中心，钻头直径同护筒直径，初步钻孔作为埋设护筒用，钻孔深度小于护筒长度约50cm。将护筒吊入孔中，对中初步定位后将护筒砸入土中，护筒顶部高于自然地面约20cm，周围用黏土填实。

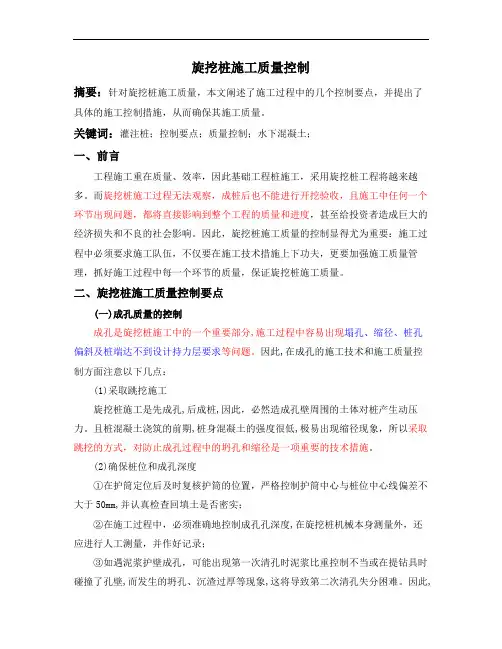

旋挖桩施工质量控制

摘要：针对旋挖桩施工质量，本文阐述了施工过程中的几个控制要点，并提出了具体的施工控制措施，从而确保其施工质量。

关键词：灌注桩；控制要点；质量控制；水下混凝土；

一、前言

工程施工重在质量、效率，因此基础工程桩施工，采用旋挖桩工程将越来越多。而旋挖桩施工过程无法观察，成桩后也不能进行开挖验收，且施工中任何一个环节出现问题，都将直接影响到整个工程的质量和进度，甚至给投资者造成巨大的经济损失和不良的社会影响。因此，旋挖桩施工质量的控制显得尤为重要：施工过程中必须要求施工队伍，不仅要在施工技术措施上下功夫，更要加强施工质量管理，抓好施工过程中每一个环节的质量，保证旋挖桩施工质量。

二、旋挖桩施工质量控制要点

(一)成孔质量的控制

成孔是旋挖桩施工中的一个重要部分,施工过程中容易出现塌孔、缩径、桩孔偏斜及桩端达不到设计持力层要求等问题。因此,在成孔的施工技术和施工质量控制方面注意以下几点：

(1)采取跳挖施工

旋挖桩施工是先成孔,后成桩,因此，必然造成孔壁周围的土体对桩产生动压力。且桩混凝土浇筑的前期,桩身混凝土的强度很低,极易出现缩径现象，所以采取跳挖的方式，对防止成孔过程中的坍孔和缩径是一项重要的技术措施。

(2)确保桩位和成孔深度

①在护筒定位后及时复核护筒的位置，严格控制护筒中心与桩位中心线偏差不大于50mm,并认真检查回填土是否密实；

②在施工过程中，必须准确地控制成孔孔深度,在旋挖桩机械本身测量外，还应进行人工测量，并作好记录；

③如遇泥浆护壁成孔，可能出现第一次清孔时泥浆比重控制不当或在提钻具时碰撞了孔壁,而发生的坍孔、沉渣过厚等现象,这将导致第二次清孔失分困难。因此,

在提出钻具后用测绳复核成孔深度,如测绳的测深比钻杆的钻探小,就要重新下钻杆复钻并清孔；

④在施工中常用的测绳遇水后，可能存在缩水的问题,因其最大收缩率达1.2%,为提高测绳的测量精度,在使用前要预湿后重新标定,并在使用中经常复核。

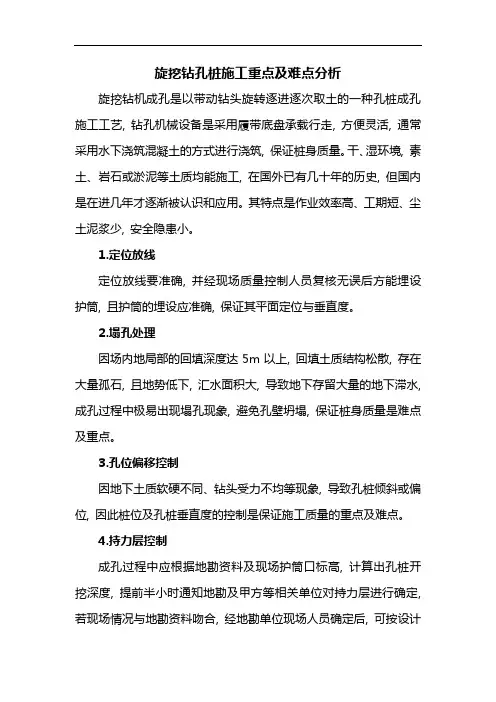

旋挖钻孔桩施工重点及难点分析

旋挖钻机成孔是以带动钻头旋转逐进逐次取土的一种孔桩成孔施工工艺, 钻孔机械设备是采用履带底盘承载行走, 方便灵活, 通常采用水下浇筑混凝土的方式进行浇筑, 保证桩身质量。干、湿环境, 素土、岩石或淤泥等土质均能施工, 在国外已有几十年的历史, 但国内是在进几年才逐渐被认识和应用。其特点是作业效率高、工期短、尘土泥浆少, 安全隐患小。

1.定位放线

定位放线要准确, 并经现场质量控制人员复核无误后方能埋设护筒, 且护筒的埋设应准确, 保证其平面定位与垂直度。

2.塌孔处理

因场内地局部的回填深度达5m以上, 回填土质结构松散, 存在大量孤石, 且地势低下, 汇水面积大, 导致地下存留大量的地下滞水,

成孔过程中极易出现塌孔现象, 避免孔壁坍塌, 保证桩身质量是难点及重点。

3.孔位偏移控制

因地下土质软硬不同、钻头受力不均等现象, 导致孔桩倾斜或偏位, 因此桩位及孔桩垂直度的控制是保证施工质量的重点及难点。

4.持力层控制

成孔过程中应根据地勘资料及现场护筒口标高, 计算出孔桩开挖深度, 提前半小时通知地勘及甲方等相关单位对持力层进行确定,

若现场情况与地勘资料吻合, 经地勘单位现场人员确定后, 可按设计

要求进行嵌岩；若现场情况与地勘资料不符, 则应经地勘单位现场人员根据现场实际情况, 重新确定进入中风化岩面的标高（孔深）, 我方按此进行嵌岩施工。

5.沉渣控制

因机械成孔没有护壁, 不能下人, 孔底沉渣的清理及检测难度较大, 加之吊放钢筋笼时, 钢筋笼与孔壁摩擦, 不可避免的会掉入部分泥渣, 施工过程孔底沉渣的控制是难点及重点, 孔桩挖到设计及地勘建议开挖深度后进行清底, 并反复测梁其厚度, 将其控制在允许范围,

钢筋笼安装完毕后应再次测量, 若不满足要求, 应进行二次清底, 确保孔底沉渣在控制范围内。

6.水下混凝土浇筑

混凝土浇筑采用水下混凝土浇筑方式进行施工, 导管安装要求导管连接严密、不漏水, 且导管应接到孔底。浇筑时, 应保证第一斗（料斗）混凝土能够一次性将导管完全淹没不低于0.5m, 过程中混凝土宜连续供应, 严格控制每一次的提管高度, 保证混凝土有一定的埋深, 避免导管提出混凝土面, 造成混凝土面上的泥浆、沉渣卷入混凝土内形成夹泥, 造成断桩。
