暖通课程设计说明书(参考)

  • 格式：doc
  • 大小：1.35 MB
  • 文档页数：35

课程设计

题目 长沙市某公司2#办公楼空调工程设计

学生所在学院 土木工程学院

专 业 建环01班

学 号 13152952

学 生 姓 名 李怿霜

指 导 教 师 林建泉

助理指导教师 张会娟

起 止 日 期

摘 要

重庆市某公司2#办公楼为三层建筑，楼高16.2米，建筑面积985㎡。一层为产品展示厅，二层为办公室，三层为招待所。冷热源机房设置在建筑旁边附属建筑内。建设单位要求为办公楼设计冷暖空调。该建筑位于市区，动力及能源设施完备。动力与照明用电充足。自来水压力为5个表压。天然气可由城市管网供应。该建筑无热水和蒸汽供应。设计共分为三个部分：第一部分为空调设计部分，包括工程概况、设计依据、负荷计算，选设备，布置空调部分设计图等；第二部分为冷热源设计部分，包括选择冷热源设备，选择水泵，布置水系统图机房的布置等内容；第三部分为画图部分，包括确定施工平面图、画出施工平面图、剖面图机房布置图等内容。

关键词：办公楼 空调 冷热源

目 录

摘要------------------------------------------------------------------------------------------------1

1重庆市某公司2#办公楼空调工程设计空调部分设计说明书----------------1

1.1工程概况------------------------------------------------------1

1.1.1设计要求--------------------------------------------------1

1.1.2动力及能源资料--------------------------------------------1

1.1.3建筑构造--------------------------------------------------1

1.2气象参数------------------------------------------------------1

1.3设计依据------------------------------------------------------2

1.3.1设计规范--------------------------------------------------2

1.3.2设计要求--------------------------------------------------2

1.4设计基础资料--------------------------------------------------2

1.4.1室外气象参数----------------------------------------------2

1.4.2室内设计参数----------------------------------------------2

1.4.3建筑围护结构----------------------------------------------3

1.4.4动力及能源资料--------------------------------------------3

1.5空调负荷估算--------------------------------------------------3

1.5.1空调负荷估算指标------------------------------------------3

1.6空调通风系统划分、空气处理方案及空调通风设备选型--------------6

1.6.1空调通风系统划分------------------------------------------6

1.6.2空气处理方案----------------------------------------------7

1.6.3气流组织方案----------------------------------------------7

1.6.4空调通风设备选型------------------------------------------7

1.6.5各房间的风机盘管-----------------------------------------10

1.7办公楼三层风管水力计算---------------------------------------12

1.7.1送风管计算-----------------------------------------------12

1.8暖通空调消声与防震-------------------------------------------13

1.9卫生间排风机选择---------------------------------------------14

1.10暖通空调的全年运行调节--------------------------------------14

1.11空调自动控制方案设计----------------------------------------16

2重庆市某公司2#办公楼空调工程设计冷热源部分设计说明书-------------18

2.1设计依据-----------------------------------------------------18

2.2设计基础资料-------------------------------------------------19

2.3确定初步设计方案---------------------------------------------19

2.3.1暖通空调负荷计算-----------------------------------------19

2.3.2空调冷、热源系统与设备选择-------------------------------20

2.4主机制冷量校核计算-------------------------------------------25

2.4.1夏天大楼各时间段空调主机运行情况-------------------------25

2.4.2过度季节大楼各时间空调主机运行情况-----------------------26

2.5冷热源设备系统设计-------------------------------------------26

2.5.1冷热源设备选择-------------------------------------------26

2.5.2冷热水系统-----------------------------------------------27

2.5.3管路附件的选择-------------------------------------------28

2.6水管路的水力计算---------------------------------------------29

2.6.1冷热水管路的水力计算-------------------------------------29

2.6.2水泵选择-------------------------------------------------30

3总结-------------------------------------------------------------30

主要参考文献------------------------------------------------------31

1 1.重庆市某公司2#办公楼空调工程设计空调部分设计说明书

1.1工程概况

1.1.1设计要求

重庆市某公司2#办公楼为三层建筑，楼高16.2米，建筑面积985㎡。一层为产品展示厅，二层为办公室，三层为招待所。冷热源机房设置在建筑旁边附属建筑内。建设单位要求为办公楼设计冷暖空调。

1.1.2动力及能源资料

该建筑位于市区，动力及能源设施完备。动力与照明用电充足。自来水压力为5个表压。天然气可由城市管网供应。该建筑无热水和蒸汽供应。

1.1.3建筑构造：

1.外墙：20厚外粉刷，370厚砖墙，20厚内粉刷。

2.内墙：20厚粉刷，240厚砖墙，20厚粉刷。

3.楼板：25厚水泥砂浆面层，80厚钢筋混凝土楼板，20厚粉刷。

4.屋面：5厚砾砂外表层，卷材防水层，20厚水泥砂浆找平层，140厚加气混凝土保温层，隔汽层，70厚现浇钢筋混凝土屋面板，内粉刷。

5.建筑的外窗为钢窗框的双层玻璃窗，玻璃为双层5mm厚普通玻璃。窗墙比为50%。窗内有浅色窗帘。

1.2气象参数

表1

重庆市气象资料

站台位置 北纬 29°31′

东经 106°29′

大气压力（Pa） 冬季 980.6

夏季 963.8

室外平均风速（m/s） 冬季 1.1

夏季 1.5

冬季最多风向平均风速 1.6

室外计算干球温度(℃) 冬季采暖 4.1

冬季通风 7.2

2 冬季空调 2.2

夏季空调 35.5

夏季通风 31.7

夏季空调平均 32.3

室外计算湿球温度(℃) 夏季空调 26.5

室外计算相对湿度（%） 冬季最冷月月平均 83

夏季最热月月平均 59

1.3设计依据

1.3.1设计规范

《民用建筑供暖通风与空气调节设计规范》GB50736—2012

；《采暖通风与空气调节设计规范》GB50019—2003

《公共建筑节能设计标准》GB50189—2005

《多联机空调系统工程技术规程》JGJ 174—2010 J 1001—2010《条文说明》

1.3.2设计要求

（1）建设单位要求为办公楼设计冷暖空调。

（2）设计计算说明书格式必须符合《重庆大学城市科技学院课程设计规范化要求》

1.4设计基础资料

1.4.1室外气象参数

室外气象参数 见表1

1.4.2室内设计参数

室内设计参数按下表汇总

表2

房间名称 夏季 冬季

风速

m/s

噪音

dB(A)

新风量

m3/h·p

备注 温度℃ 相对湿度% 温度℃ 相对湿度

%

展示厅 26 60 16 50 0.2 60 19

合集下载

采暖设计说明书

采暖设计说明书

目 录

一、设计题目 ................................................................................. 5

二、原始资料 ................................................................................. 5

三、热负荷计算 ............................................................................. 5

1. 有关的气象资料 .............................................................. 5

2. 计算热负荷 ...................................................................... 6

3. 建筑物供暖热指标计算 ................................................ 12

四、系统布置及散热器选择 ....................................................... 12

五、水力计算 ............................................................................... 14

六、选择系统的附属设备和器具............................................... 15

八、参考书目及资料 ................................................................... 16

七、附表及附图 ........................................................................... 17

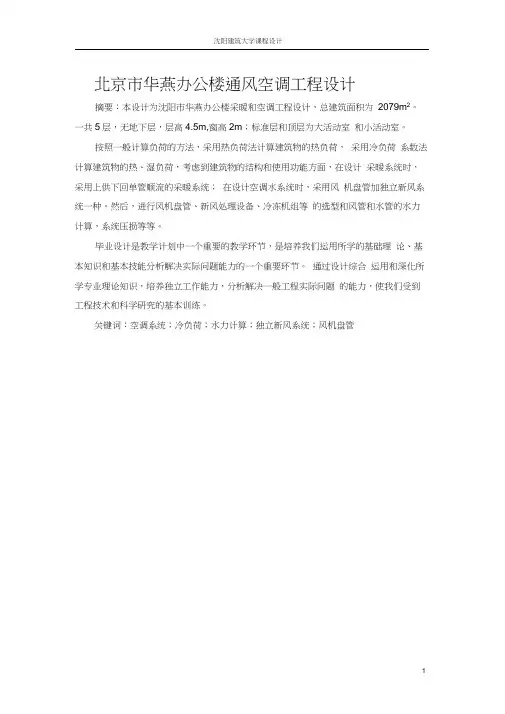

通风课程设计说明书讲解
