CAD大地坐标转换施工坐标

概述

在工程建设和土地测量中，CAD（计算机辅助设计）软件常用于设计、绘图和地理信息系统（GIS）分析。CAD软件使用大地坐标系统来表示和显示地理位置。然而，当需要在实际施工场地上进行施工时，常常需要将CAD中的大地坐标转换为施工坐标。

本文将介绍CAD大地坐标和施工坐标的定义，并详细阐述CAD大地坐标转换为施工坐标的方法。

CAD大地坐标和施工坐标的定义

CAD大地坐标

CAD大地坐标是基于地球椭球体的经纬度坐标系统，通常使用经度和纬度以及海拔高度来表示地球上的点。在CAD软件中，经度表示东西方向的距离，纬度表示南北方向的距离，海拔高度表示地点相对于平均海平面的高度。

CAD大地坐标采用具体的坐标系，如WGS84、GCS Beijing 1954等。不同的坐标系在选取和计算上均有一些差异，因此在进行坐标转换时需要注意。

施工坐标

施工坐标通常以某一现实地物为基准，以便实际施工测量、放样和布控。施工坐标一般采用平面坐标系统，如UTM（世界通用横轴墨卡托投影）坐标系，其中坐标以东西方向和南北方向的距离表示。

施工坐标通常以某个已知的控制点为基准进行测量，通过在实地上测量和计算，可以得到各个构件或测量点的坐标。施工坐标以X和Y坐标表示平面位置，没有海拔高度。

CAD大地坐标转换施工坐标的方法

CAD大地坐标转换为施工坐标的方法需要对大地坐标进行投影转换和坐标系转换。

1. 投影转换

大地坐标通常使用经纬度表示，但施工坐标使用平面坐标表示。因此，需要将大地坐标进行投影转换，将经纬度转换为平面坐标。 常用的投影方法有经纬度转UTM投影和经纬度转高斯克吕格投影。经纬度转UTM投影是将经纬度坐标投影到地球上的UTM坐标系中，其中每个地区根据其位置采用不同的投影带。经纬度转高斯克吕格投影是将经纬度坐标投影到高斯克吕格投影坐标系中，用于较小的区域。

2. 坐标系转换

投影转换后的大地坐标已经是平面坐标，但仍然使用大地坐标系。为了将其转换为施工坐标，需要进行坐标系转换。

坐标系转换涉及将投影坐标转换为以某个已知点或控制点为基准的施工坐标。通常通过测量和计算，建立大地坐标系与施工坐标系之间的转换关系，可以进行坐标系转换。

坐标系转换涉及参数的计算和正反算两个过程。参数计算是根据已知的控制点坐标和大地坐标计算转换参数，正算是根据转换参数将大地坐标转换为施工坐标，反算则是根据转换参数将施工坐标反算回大地坐标。

结论

CAD大地坐标转换为施工坐标是在实际施工中常见的需求。通过投影转换和坐标系转换，可以将CAD中使用的大地坐标转换为实际施工中使用的平面施工坐标。

在进行坐标转换时，需要选择合适的投影方法和坐标系转换方法，并进行参数计算和正反算以确保转换的准确性。这样可以在施工中准确地定位和控制各个构件的位置，保证施工的精度和质量。

合集下载

施工坐标与大地坐标转换EXCEL表格

施工坐标与大地坐标转换EXCEL表格

xyx-x0x0y0°′″68818.68529330.17368852.3329368.21

68815.66729332.09768852.3329368.21

68818.68529330.17368852.3329368.21

68804.10629346.38268852.3329368.21

68805.90129344.16168852.3329368.21

68807.93929341.34368852.3329368.21

68809.87429339.00968852.3329368.21

68813.41529335.47068852.3329368.21

68815.66729332.09768852.3329368.21

68818.68529330.17368852.3329368.21

68797.12829347.94368852.3329368.21

68799.74829344.27868852.3329368.21

68802.90529340.11768852.3329368.21

68805.55229336.89968852.3329368.21

68808.62029333.32868852.3329368.21

68814.58629326.50368852.3329368.21

68820.57229320.91168852.3329368.21

备注：角度输入格式： 度：分：秒角度（已知

30°00′00″大地坐标转化为施工坐标

待转点（大地坐标）施工坐标原点（已知）角度弧度NENE

0.5236-48.16-16.1250.7800480.4445926

0.5236-49.81-12.9450.7800480.4445926

0.5236-48.16-16.1251.369672-3.08547

0.5236-52.685.2150.7800480.4445926

0.5236-52.232.3948.487739-21.23516

将CAD图形转换成大地坐标系

将CAD图形转换成大地坐标系

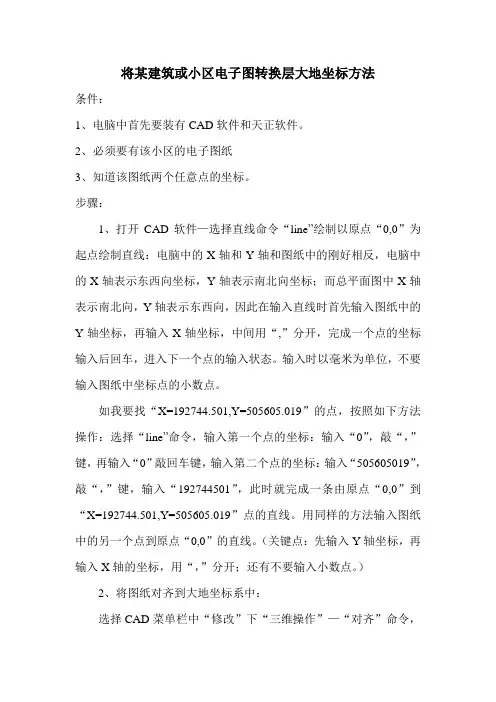

将某建筑或小区电子图转换层大地坐标方法

条件：

1、电脑中首先要装有CAD软件和天正软件。

2、必须要有该小区的电子图纸

3、知道该图纸两个任意点的坐标。

步骤：

1、打开CAD软件—选择直线命令“line”绘制以原点“0,0”为起点绘制直线：电脑中的X轴和Y轴和图纸中的刚好相反，电脑中的X轴表示东西向坐标，Y轴表示南北向坐标；而总平面图中X轴表示南北向，Y轴表示东西向，因此在输入直线时首先输入图纸中的Y轴坐标，再输入X轴坐标，中间用“,”分开，完成一个点的坐标输入后回车，进入下一个点的输入状态。输入时以毫米为单位，不要输入图纸中坐标点的小数点。

如我要找“X=192744.501,Y=505605.019”的点，按照如下方法操作：选择“line”命令，输入第一个点的坐标：输入“0”，敲“，”键，再输入“0”敲回车键，输入第二个点的坐标：输入“505605019”，

敲“，”键，输入“192744501”，此时就完成一条由原点“0,0”到“X=192744.501,Y=505605.019”点的直线。用同样的方法输入图纸中的另一个点到原点“0,0”的直线。（关键点：先输入Y轴坐标，再输入X轴的坐标，用“，”分开；还有不要输入小数点。）

2、将图纸对齐到大地坐标系中：

选择CAD菜单栏中“修改”下“三维操作”—“对齐”命令，选择对象（选择需要对齐到坐标系中的图形）—选择好对象后敲右键—指定第一个源点（选取图形中原先选定有坐标点的点）—指定第一个目标点（点击原先按照该点坐标绘制直线的端点）—指定第二个源点（选取图形中原先选定第二个有坐标点的点）—指定第二个目标点（点击原先按照该点坐标绘制直线的第二条直线的端点）—敲鼠标右键——弹出“是否基于第二点缩放对象？”——选择否，完成图形对齐到坐标系的工作。

CAD中批量输入点及编号方法、大地坐标导入CAD图、电子表角度

CAD中批量输入点及编号方法、大地坐标导入CAD图、电子表角度

有时候测量中会牵扯到画图，在cad中展点，但是如果点号比较多的时候，标注点好就是一项很繁重的任务了。

通过网上查询有一个命令结合着excel统一规划格式就可以实现批量标注点号了。

一、批量导入点坐标

在cad中输入的命令格式为：输入 ="point "&C2&","&B2

point 4,3

在execl中格式是这样的写的 ="point "&C2&","&B2 弄好以后，把你的几百个点展进cad中

二、批量标注坐标点号

在cad中输入的命令格式为：输入 ="-text j bc "&B2+2&","&C2+2&" "&2&" 0 "&A2

-text j bc y,x 2 0 1

其中X，Y尽量别和所展的点一直，统一的偏移一个量最好，这样点号就会标注的有条理了。2是字体大小，0是字体旋转角度，1就是标注的点号 在excel中的格式为 ="-text j bc

"&B2+2&","&C2+2&" "&2&" 0 "&A2 将格式好的命令粘贴到cad命令行就行了。

点号 X Y 坐标格式 点号格式

1 3 4 point 4,3 -text j bc 5,6 2 0 1

2

5 6 point 6,5 -text j bc 7,8 2 0 2

如何快速的将大地坐标系导入进施工结构的cad平面图纸中

大家都知道施工的cad结构图纸中的平面图,例如桥梁,地铁车站,涵洞等,这些平面图纸是没有坐标系的。但是由于种种原因，我们可能会用到这个图纸的某些坐标，这样会更直观的看到图纸到坐标点位的分布情况。

那下面我就会把没有坐标系的cad施工结构平面图纸以一个例子使其附上坐标，让每个点位都有对应的坐标。

我们需要准备的就是，熟悉两个cad 命令 1， sc 缩放命令。 2， align 对齐命令 然后我们好需要知道这张图的其中三个点的坐标，找些具有特征性的点就行了（例如交点，角点，中点等等）

(完整word)如何把cad路线图导入googleearth

(完整word)如何把cad路线图导入googleearth

(完整word)如何把cad路线图导入googleearth

这几天一直想一个问题，如何在Google Earth精确的线路标出来，然后以Google Earth地图为底图做一些效果图。之前请教个几个朋友和同事，得到回复要不是不知道，就是手工模拟画.郁闷。

于是乎网上找找，发现一个比较好的方法。思路如下：

1、先在cad中将线路制作成Google Earth的＊。kml坐标文件文件（注意，非kmz格式);

2、打开Google Earth，直接点击＊.kml即出现在google Earth里，done。

具体方法，网上下载一个将cad图元转成google Earth所辨认的坐标图元的应用程序：acad2kml。vlx。

在cad菜单中—-->工具-—->加载应用程序,把acad2kml。vlx加载。成功后即可对cad线路进行转换.

3、先在google Earth上精确标定参考点，查找其地理坐标记下（注意将地理坐标度分秒格式转成度格式）；将cad中对应的参考点设置为坐标原点（0，0）(简单方法:运行命令ucs,输入o,选择参考点即可）；

4、在命令行里输入acad2kml或a2k命令,即弹出如下窗口

4、将Google Earth上或取对应的参考基准点大大地经纬度输入，X,Y方向调整系数为1000.确定-->保持*。kml

文件，选择图元要素.即可导出。

5、运行Google Earth，双击＊.kml文件即可导入Google Earth对应的位置上.done。
