计算机控制技术课程实验之二

步进电机控制

实验内容

1. 掌握KeilC51软件与Protues软件联合仿真调试的方法；

2. 掌握步进电机的工作原理及控制方法；

3. 掌握步进电机控制的不同编程方法。

实验原理

一、步进电机

步进电机的工作就是步进转动，其功用是将脉冲电信号变换为相应的角位移或是直线位移，就是给一个脉冲信号，电动机转动一个角度或是前进一步。步进电机的角位移量与脉冲数成正比，它的转速与脉冲频率(f)成正比，在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。

如下所示的步进电机为一四相步进电机，采用单极性直流电源供电。只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。图1是该四相反应式步进电机工作原理示意图。

图1-1 四相步进电机步进示意图

开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同

时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。

当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。依次类推，A、B、C、D

四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。

单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图1-2所示：

图1-2 步进电机工作时序波形图

实验内容

1.用Proteus设计一四相六线步进电视控制电路。要求利用P1口作步进电机的控制端口，通过达林顿阵列ULN2003A驱动步进电机。

2.编写程序，实现步进电机的正反转控制。正反转时间分别持续10S时间，如此循环。

3.设计一可调速步进电机控制电路。P3.0～P3.2分别接案件K1～K3，其中K1为正反转控制按键，K2为加速按键，K3为减速按键，要求速度7档（1～7）可调，加减速各设3档，复位时位于4档，要求每档速度变化明显。该步进电机控制电路在以上电路的基础上自行修改。

实验步骤

1.用Proteus设计四相六线步进电机控制电路；

2.在KeilC51中编写步进电机正反转控制程序；

3.编译通过后，与Proteus联合测试，启动仿真，观察步进电机转动是否正常

4.用Proteus设计可调速步进电机控制电路，仿真调试、运行程序并查看效果。

实验总结

通过实验，巩固了所学的内容，同时也了解到自己的薄弱环节。在实验中使用proteus和keilc51也加强了我的动手能力以及发现问题和解决问题的能力。要想更好的掌握这门课程还要多加练习。所以，希望自己今后在努力学好理论知识的同时，更加注重实践，学会将知识应用到实际生活中去。

合集下载

步进电机实验报告

步进电机实验报告

步进电机实验报告

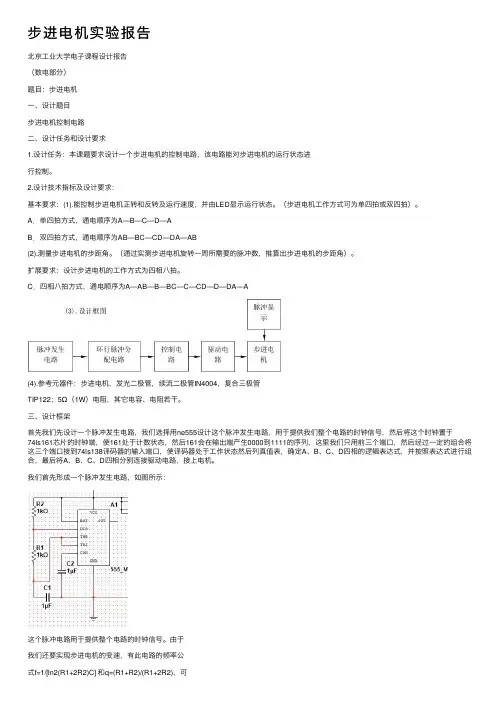

北京⼯业⼤学电⼦课程设计报告

（数电部分）

题⽬：步进电机

⼀、设计题⽬

步进电机控制电路

⼆、设计任务和设计要求1.设计任务：本课题要求设计⼀个步进电机的控制电路，该电路能对步进电机的运⾏状态进

⾏控制。2.设计技术指标及设计要求：

基本要求：(1).能控制步进电机正转和反转及运⾏速度，并由LED显⽰运⾏状态。（步进电机⼯作⽅式可为单四拍或双四拍）。A．单四拍⽅式，通电顺序为A—B—C—D—A

B．双四拍⽅式，通电顺序为AB—BC—CD—DA—AB

(2).测量步进电机的步距⾓。（通过实测步进电机旋转⼀周所需要的脉冲数，推算出步进电机的步距⾓）。

扩展要求：设计步进电机的⼯作⽅式为四相⼋拍。C．四相⼋拍⽅式，通电顺序为A—AB—B—BC—C—CD—D—DA—A

(4).参考元器件：步进电机，发光⼆极管，续流⼆极管IN4004，复合三极管

TIP122；5Ω（1W）电阻，其它电容、电阻若⼲。

三、设计框架

⾸先我们先设计⼀个脉冲发⽣电路，我们选择⽤ne555设计这个脉冲发⽣电路，⽤于提供我们整个电路的时钟信号，然后将这个时钟置于74ls161芯⽚的时钟端，使161处于计数状态，然后161会在输出端产⽣0000到1111的序列，这⾥我们只⽤前三个端⼝，然后经过⼀定的组合将这三个端⼝接到74ls138译码器的输⼊端⼝，使译码器处于⼯作状态然后列真值表，确定A、B、C、D四相的逻辑表达式，并按照表达式进⾏组合，最后将A、B、C、D四相分别连接驱动电路，接上电机。我们⾸先形成⼀个脉冲发⽣电路，如图所⽰：

这个脉冲电路⽤于提供整个电路的时钟信号。由于

我们还要实现步进电机的变速，有此电路的频率公

式f=1/[ln2(R1+2R2)C] 和q=(R1+R2)/(R1+2R2)，可知，我们只需改变R1的电阻⼤⼩即可。这样会对

时钟频率产⽣影响，从⽽改变电机的转速。

接下来是环形脉冲分配电路。⾸先我们写出我

们需要的真值表，然后计算出逻辑表达式，最后根
