DX80 触摸屏用户指南说明书

  • 格式：pdf
  • 大小：5.75 MB
  • 文档页数：16

Page 1 of 16MBTelehealth - DX80 Touchscreen User GuideDX80 TouchscreenUser Guide

rev 29Apr2019MBTelehealth - DX80 Touchscreen User GuideTable of ContentsTable of ContentsGENERAL USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5Site to Site Calls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6Connecting to an MBT Site . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6Add a Site to Favorites . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6Connecting to a site outside the MBT Network . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7Far End Camera Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7Sharing Presentation: Site to Site . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8Screen Layout: Presentation - Site to Site . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8Recent Calls and Favourites . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9Multi-Site Event Calls (MCU) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10Connecting to a Multi Site (MCU) Call . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10Screen Layout/Far End: No Presentation - Multi-Site . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11Sharing Presentation: Multi Site . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11Screen Layout: Presentation - Multi Site . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12Receiving and Ending Video Calls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13DUAL VIDEO ENABLED EQUIPMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15ADDITIONAL TRAINING INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16VIDEOCONFERENCING ETIQUETTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16MBTelehealth - DX80 Touchscreen User Guide

Back of DX80 unitPower supply socketUSB computer connectionHDMI computer connectionHDMI external monitor connection (not in use)SD card slot and Kensington lockUSB portsLAN expansion connection . Connect your computer LAN here to let your Cisco DX80 and computer share a common LAN connectionLAN connection12345Camera with privacy shutter, turn counter-clockwise to shut and clockwise to openMicrophone mute button, loudspeaker volume controls and USB socket on the right side of the unit .Power On/OFFLoudspeakerMicrophone in each leg12345

678Main Components of the DX80The monitor of the DX80 is an all-in-one touchscreen unit and does not require a remote control . This unit is available in the following configurations as shown on the next page: desktop unit, mobile unit, and fixed unit (mounted to the wall) . Note: other than in this section, the screenshots used in this guide are shown on a DX80 desktop unit.

Use as a PC monitor by using an HDMI cable to connect your computer to the HDMI socket PC (see below) .Switch between PC monitor and Video screen by tapping the screen . If you do not see all of the menu items along the bottom of the screen, this may indicate that the monitor is in sleep mode . Move the mouse or press a key on the keyboard to wake it up . This only applies when using the unit as a PC monitor .Incoming calls will appear as usual, irrespective of whether the screen is on PC or video .MBTelehealth - DX80 Touchscreen User GuideDX80 Configuration OptionsThis unit is available in the configurations shown below: desktop unit, mobile unit, fixed unit/mounted to the wall .Desktop MobileFixed/wall mountedThe monitor height can be adjustedMBTelehealth - DX80 Touchscreen User GuideGENERAL USEThe following sections will provide instructions for using your DX80 Touchscreen solution to place and receive videoconference calls .Selfview

Tap Selfview to turn it on and off. Tap anywhere outside the menu to exit .SelfviewTap and hold the Selfview image .When using a mobile cart, you will need to plug the unit in and turn on the power . Before the meeting starts we recommend that you check the selfview . Selfview shows what others see from your video system. You will normally use it to confirm that the other site/s see what you want them to see. The selfview appears as a PIP (Picture-in-Picture) . You will see the alternate positions available for the selfview image . Keep holding the image and drag it to the new position, lift your finger to release it .

合集下载

富士通DX60_80安装手册正式

富士通DX60_80安装手册正式

1 ETERNUS DX60/80安装与维护手册

2009-1-12 1. DX60和DX80介绍 .................................................................................................. 2 1.1 DX 60外观：....................................................................................................... 2 1.2 DX80外观 ........................................................................................................... 2 1.3 AC Outlet........................................................................................................ 2 1.4 技术规格和电源规格 ........................................................................................... 3 1.5 电源确认 ............................................................................................................ 4 2. ETERNUS DX60/80 安装 .......................................................................................... 4 2.1安装前准备工作 ................................................................................................... 4 2.2 存储上架 ............................................................................................................ 5 2.2 存储挡板的拆卸和安装 ....................................................................................... 8 2.3 硬盘安装 打开硬盘锁定杆后平行插入存储槽位内。 .................................... 10 2.4 AC Outlet上架 ................................................................................................ 10 2.5 线缆连接 .......................................................................................................... 14 3. DX60/DX80状态..................................................................................................... 20 3.1面板介绍 ........................................................................................................... 20 3.2 控制柜去掉面板后的操作：.............................................................................. 22 3.3控制柜和磁盘硬盘槽位： .................................................................................. 22 3.4 控制柜后视图： ............................................................................................... 23 3.6 Web管理方式 ................................................................................................... 23 3.7 系统状态检查................................................................................................... 27 4.RAID配置和主机联调（RAID介绍参考相关资料） ................................................. 30 4.1创建RAID组 ..................................................................................................... 30 4.2创建卷 .............................................................................................................. 31 3.日常维护 ................................................................................................................. 35 注意事项........................................................................................................................ 37

DMG80480F070_01WTR产品数据手册说明书

DMG80480F070_01WTR产品数据手册说明书

DMG80480F070_01WTR_数据手册Professional,Creditable,SuccessfulProductSpecification

40001890081DMG80480F070_01WTR产品概述：基于T5L0芯片，运行DGUSII系统。7寸，800*480分辨率，262K色，TN屏，普通视角。液晶屏与触摸屏框贴工艺，产品厚度仅5.1mm。COF结构，将智能屏的整个核心电路固定于液晶模组FPC上，适合结构要求轻、薄，成本要求苛刻，生产简单的应用。排线共50个pin脚，引出用户CPU核的IO、UART、CAN、AD、PWM等接口，二次开发十分方便。Features:BasedonT5L0,runningDGUSIIsystem.7inch,800*480pixelsresolution,262Kcolors,TN-TFT-LCD,normalviewingangel.LCDandTPframelaminationprocess,only5.1mmthickness.COFstructure.TheentirecorecircuitofthesmartscreenisfixedontheFPCofLCM,featuredbylightandthinstructure,lowcostandeasyproduction.50pins,includingIO,UART,CAN,ADandPWMfromuserCPUcoreforeasysecondarydevelopment.DMG80480F070_01WTR_数据手册Professional,Creditable,SuccessfulProductSpecification

400018900821外部接口ExternalInterface

PIN序号Definition定义I/OFunctionalDescription功能描述1+5VI供电输入，DC3.6-5.5V。Powersupply,DC3.6-5.5V.2+5VI3GNDGNDGND4GNDGND5GNDGND6AD7I5路ADC输入，3.3V电源做为参考，12bit分辨率，输入电压范围0-3.3V。除AD6外，其余数据通过UART3实时发送给OS核，采样速度为16KHz。AD1和AD5并联，AD3和AD7并联使用，可以等效成两路32KHz采样AD。AD1、AD3、AD5、AD7并联在一起使用，可以等效成一路64KHz采样AD；对数据做1024次累加后再除以64，过采样获得1路64Hz16bit的AD值。5inputADCs.12-bitresolutionincaseof3.3Vpowersupply.0-3.3Vinputvoltage.ExceptforAD6,therestdataissenttoOScoreviaUART3inrealtimewith16KHzsamplingrate.AD1andAD5canbeusedinparallel,andAD3andAD7canbeusedinparallel,whichequalstotwo32KHzsamplingAD.AD1,AD3,AD5,AD7canbeusedinparallel,whichequalstoa64KHzsamplingAD;thedataissummed1024timesandthendividedby64toobtaina64Hz16bitADvaluebyoversampling.7AD6I8AD5I9AD3I10AD2I11+3.3O3.3V输出，最大负载150mA。3.3Voutput,maximumloadof150mA.12SPKO外接MOSFET驱动蜂鸣器或扬声器，外部要10K下拉到GND确保上电是低电平。ExternalMOSFETtodrivebuzzerorspeaker.Theexternal10Kresistorshouldbepulleddowntothegroundtoensurethatpower-onislowlevel.13SD_CDIOSD/SDHC接口，SD_CK在靠近SD卡接口的地方对GND接一个22pF电容。SD/SDHCinterface,TheSD_CKconnectsa22pFcapacitortoGNDneartheSDcardinterface.14SD_CKO15SD_D3IO16SD_D2IO17SD_D1IO18SD_D0IO用户接口UserinterfaceDMG80480F070_01WTR_数据手册Professional,Creditable,SuccessfulProductSpecification

触摸屏操作说明

触摸屏操作说明

触摸屏操作简易说明

为能更好的操作本生产线，避免发生操作不当，使用前请详细阅读本说明。

设备上电后，触摸屏显示开机界面，当前画面显示同济包装的联系方式。然后按进入：进入系统；当前页为画面选择界面，可以选择需要控制的对象。

一，送风机；排风机界面：点击送风机；排风机进入界面

正确的开机方法：按启动键，指示灯显示运行，然后设定需要运行的频率。

停机方法：首先把频率设定为0HZ然后稍过一会后按停止停机。

当设定频率时送风，排风要配合好，否则会引起室内气压的正压或负压。

二，主传动：启动停止方法同风机一样，如果不按上面的方法操作会出现“主传动故障”的报警。因为设备正在转动的时候突然按停止键停车变频器会判断为故障！正确的停止方式是设成0HZ后过大约20S后按动停止键停车。 三，UV室：这是比较重要的监控画面，操作前必须确认其正确性，上面的参数不要随便调整，本届面带有帮助画面操作时可以进入查看。

当UV灯到达使用寿命的时候，设备会自动报警，然后查看报警信息，是哪一盏灯到达，把对应的灯管换掉，然后按对应的灯的序号后面的清除键，清零，此时这盏灯的寿命应该为0H。

四，报警信息：报警信息界面是提供报警帮助的界面。当设备有故障的时候，报警信息将从界面中弹出，如果故障不排除报警信息将一直显示，只有把故障排除后，报警信息才会消失。

五，历史纪录：本画面是记录曾经发生故障的详细信息，×月×日×时×分×××故障。

可以按下翻，上翻查看，可以按清除键清除所有记录。

其他界面根据需要控制就可以。

除专业人员禁止乱动，也不要打开控制柜！谢谢配合。

触摸屏操作说明 2

触摸屏操作说明 2

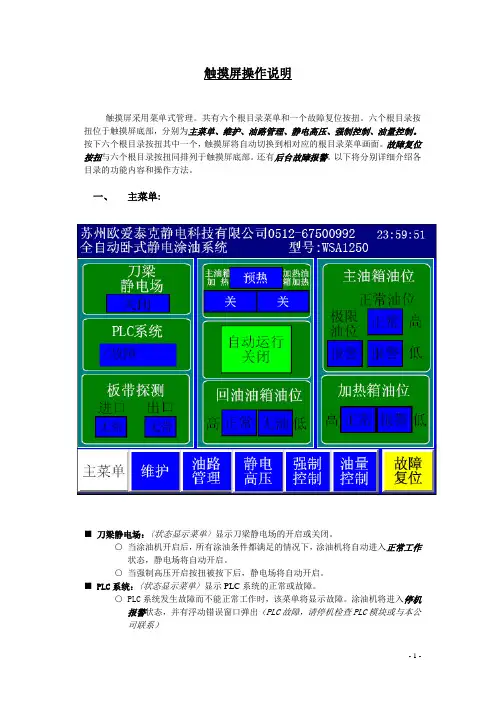

- 1 - 触摸屏操作说明

触摸屏采用菜单式管理。共有六个根目录菜单和一个故障复位按扭。六个根目录按扭位于触摸屏底部，分别为主菜单、维护、油路管理、静电高压、强制控制、油量控制。

按下六个根目录按扭其中一个，触摸屏将自动切换到相对应的根目录菜单画面。故障复位按扭与六个根目录按扭同排列于触摸屏底部。还有后台故障报警。以下将分别详细介绍各目录的功能内容和操作方法。

一、 主菜单:

■ 刀梁静电场：〈状态显示菜单〉显示刀梁静电场的开启或关闭。

○ 当涂油机开启后，所有涂油条件都满足的情况下，涂油机将自动进入正常工作状态，静电场将自动开启。

○ 当强制高压开启按扭被按下后，静电场将自动开启。

■ PLC系统：〈状态显示菜单〉显示PLC系统的正常或故障。

○ PLC系统发生故障而不能正常工作时，该菜单将显示故障。涂油机将进入停机报警状态，并有浮动错误窗口弹出（PLC故障，请停机检查PLC模块或与本公司联系） - 2 - ○ 当PLC系统的I/O端口发生故障，该菜单将显示故障。涂油机将进入一般报警状态，并有浮动错误窗口弹出（I/O错误，请断电重起设备，如还有此报警请检查PLC模块）。

■ 板带探测：〈状态显示菜单〉显示进口与出口处是否有钢带的状态（有带或无带）。

○ 只有当进口与出口同时显示有带时，穿带保护结构才会打开。只要其中有一个显示无带，穿带保护结构都将自动闭合，而此时涂油机将无法进行涂油。

■ 涂油机状态：〈状态显示菜单〉显示涂油机状态，显示除故障和强制状态（非正常状态）以外的预热、待机和睡眠三个状态。

○ 预热状态：当油温低于20℃时，加热器处于加热状态。报警器灯：黄+红常亮

○ 待机状态：当油温低于40℃高于20℃时，加热器处于加热状态。报警器灯：黄常亮

○ 睡眠状态：进入待机状态后，连续30分钟内没有满足涂油条件，整机将进入睡眠状态。报警器灯：红常亮+黄闪烁，屏幕上将 浮动小猪睡觉图。
