漆包线工艺技术

  • 格式：docx
  • 大小：36.94 KB
  • 文档页数：2

漆包线工艺技术

漆包线是一种电工导线的制造工艺技术，常用于电力系统、电动机、变压器等领域。漆包线具有优良的绝缘性能，导电性能好，故而被广泛应用。下面将详细介绍漆包线的制造工艺技术。

漆包线的制造通常需要经历以下几个步骤：线材准备、涂漆、烘干、编织绕包、烘干固化、检验测试、切割和包装等。

首先，线材准备是漆包线制造过程中的第一步。一般选用优质的电工铜作为导体材料，通过拉丝和绕线机构等设备将铜线拉伸成细丝，并且通过钝化处理，去除铜材表面的氧化物。

接下来是涂漆工艺，漆包线通过将细丝沿着设定的方向流经浸涂槽，使漆液均匀地附着在细丝上。漆液由漆液槽经过滚筒处理后进入涂漆槽。漆液槽内的漆液流通过调节槽内温度和硬度，控制漆膜的粘度和流动平衡。这样可以确保漆膜在细丝表面均匀附着，并且使细丝在经过槽内过程中干燥、保温。

然后是烘干工艺，漆包线在涂漆后需要进行烘干处理。烘干过程中，通过控制烘箱内的温度和湿度，使漆液在漆包线表面快速干燥。这样可以保证漆膜紧密附着，并且提高绝缘性能。

接着是编织绕包工艺，将烘干后的漆包线放入编织机器的滚筒内，通过旋转滚筒将编织材料绕包在漆包线上。编织材料可以是棉纱、聚酯纤维等，通过编织绕包可以提高漆包线的机械强度和抗拉性能。

然后是烘干固化工艺，将编织后的漆包线放入烘箱中进行烘干固化。在烘干固化过程中，通过控制烘箱内的温度和时间，使漆包线的涂漆层完全固化，保证线材的绝缘性能和机械强度。

最后是检验测试、切割和包装环节。在制造过程中需要对漆包线进行产品质量检验和测试，如外观检查、导电性能测试、绝缘性能测试等。合格的漆包线经过切割和包装后可以出厂销售。

综上所述，漆包线的制造工艺技术包括线材准备、涂漆、烘干、编织绕包、烘干固化、检验测试、切割和包装等步骤。这一系列步骤的合理操作和控制能够确保漆包线的质量和性能达到要求，从而满足各种电工应用的需求。

合集下载

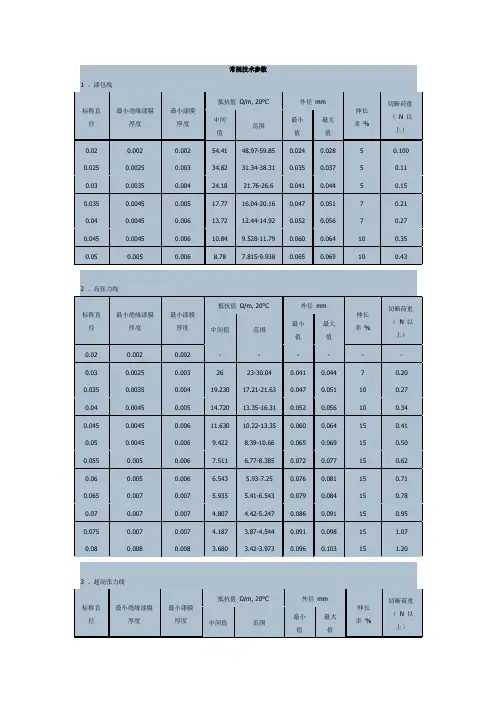

漆包线技术参数

漆包线技术参数

常规技术参数

1 、漆包线

标称直径 最小绝缘漆膜厚度 最小漆膜厚度 抵抗值 Ω/m, 20°C 外径 mm

伸长率 % 切断荷重

（ N 以上） 中间值 范围 最小值 最大值

0.02 0.002 0.002 54.41 48.97-59.85 0.024 0.028 5 0.100

0.025 0.0025 0.003 34.82 31.34-38.31 0.035 0.037 5 0.11

0.03 0.0035 0.004 24.18 21.76-26.6 0.041 0.044 5 0.15

0.035 0.0045 0.005 17.77 16.04-20.16 0.047 0.051 7 0.21

0.04 0.0045 0.006 13.72 12.44-14.92 0.052 0.056 7 0.27

0.045 0.0045 0.006 10.84 9.528-11.79 0.060 0.064 10 0.35

0.05 0.005 0.006 8.78 7.815-9.938 0.065 0.069 10 0.43

2 、高张力线

标称直径 最小绝缘漆膜厚度 最小漆膜厚度 抵抗值 Ω/m, 20°C 外径 mm

伸长率 % 切断荷重

（ N 以上） 中间值 范围 最小值 最大值

0.02 0.002 0.002 - - - - - -

0.03 0.0025 0.003 26 23-30.04 0.041 0.044 7 0.20

0.035 0.0035 0.004 19.230 17.21-21.63 0.047 0.051 10 0.27

0.04 0.0045 0.005 14.720 13.35-16.31 0.052 0.056 10 0.34

0.045 0.0045 0.006 11.630 10.22-13.35 0.060 0.064 15 0.41

现代生产中漆包线的生产工艺流程

现代生产中漆包线的生产工艺流程

现代生产中漆包线的生产工艺流程

下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by this editor. I hope that after you

download it, it can help you solve practical problems. The document can be customized

and modified after downloading, please adjust and use it according to actual needs,

thank you! In addition, this shop provides you with various types of practical materials,

such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic

articles, topic composition, work summary, word parsing, copy excerpts, other materials

and so on, want to know different data formats and writing methods, please pay

attention!

现代生产中漆包线的生产工艺流程

一、概述

漆包线生产工艺流程

漆包线生产工艺流程

漆包线生产工艺流程

《漆包线生产工艺流程》

漆包线是一种由金属线芯包覆着绝缘漆的电线。它被广泛应用于电机、变压器、发电机等电气设备中。漆包线的生产工艺流程主要包括线芯制备、绝缘处理、涂漆和烘烤四个步骤。

首先是线芯制备。生产漆包线的线芯通常采用铜或铝制成，首先需要将金属材料拉拔成所需的直径，然后经过清洗和除油处理，以确保表面光滑干净。

接下来是绝缘处理。在绝缘处理过程中，将绝缘漆涂覆在金属线芯表面。这既可以采用浸涂法，也可以采用喷涂法。浸涂法是将金属线芯浸泡在漆液中，然后提升并旋转，使漆料均匀涂覆在表面。而喷涂法则是将漆料喷涂在金属线芯表面，通过旋转使漆料均匀覆盖。

接着是涂漆。在涂漆过程中，需要确保漆料均匀地附着在金属线芯表面，以保证绝缘效果。同时，为了增加漆包线的机械强度和耐磨性，通常还会在外层进行一层包覆。

最后是烘烤。将涂漆后的线芯送入烘烤炉中进行烘烤，使漆料在一定的温度下迅速固化。这样可以确保漆料与金属线芯充分结合，形成坚固的绝缘层。

以上就是漆包线生产的主要工艺流程。通过这些步骤，金属线芯可以被绝缘漆包覆，确保了电气设备的安全可靠运行。

漆包工艺学

漆包工艺学

漆包工艺学

一. 有关涂漆的基础理论

1. 表面张力

1) 产生表面张力的原理

理论基础:(1) 分子间的吸引力与距离平方成反比。 (2)气体分子间距离较大,

液体分子间距离较小。气体既无一定形状,又无一定体积,液体无一定形状,但有一

定体积。(3)在相同体积的几何体中,球形有最小的表面积。

在液体内部的液体分子,由于周围的分子距离相等,它受到各方向的吸力几乎

是相等的。而在液体表面,情况就发生变化,液体表面分子受到内部分子的吸引力

大,而受到气体分子的吸引力小,因而液体表层的分子有一个被吸到液体内部的；

趋势,这样表层的分子数目就逐渐减少,液体的表面积缩小,而液体的体积又不能

改变,所以在没有其它外力作用下,液体分子与气体分子间相互作用,使液体收缩

成球形。液体表面有一个收缩的趋势,就是液体有表面张力的原理。

液体收缩成球形这种现象在曰常生活中经常能看到,如落在荷叶上的雨滴,野

草上的露珠,打碎温度计掉落在地面的水银珠等。就好象在液体表面有一张有弹

性的膜,把液体收紧。

表面张力的方向与液面相切,并且与液面边界垂直。表面张力f的大小与液面

边界长度L成正比,用公式表示为:

f = δL (1—1)

式中: δ – 表面张力系数,单位: N/cm,由于该单位太大,在实用条件下用μN/cm

作为单位。它表示液体表面边界单位长度上的表面张力。

表面张力系数δ与下列因素有关:

(1) 与液体的种类有关,不同的液体,其表面张力系数不同;

(2) 与液度有关,同一种液体随温度升高,表面张力系数减小;

(3) 与液体纯度有关,杂质尤其是表面杂质会使表面张力系数发生变化;

(4) 与液体表面接触的气体种类有关。

由于液体具有表面张力,当液体处于一定的曲率半径R时,将会产生一个附加

压力P,其数值为:

P = 2δ/R (1—2)

如果液面的曲面在两个方向的曲率半径分别为R1和R2,且R1

处的压力为P1,R2处对应的压力为P2,则产生的压力差为:
