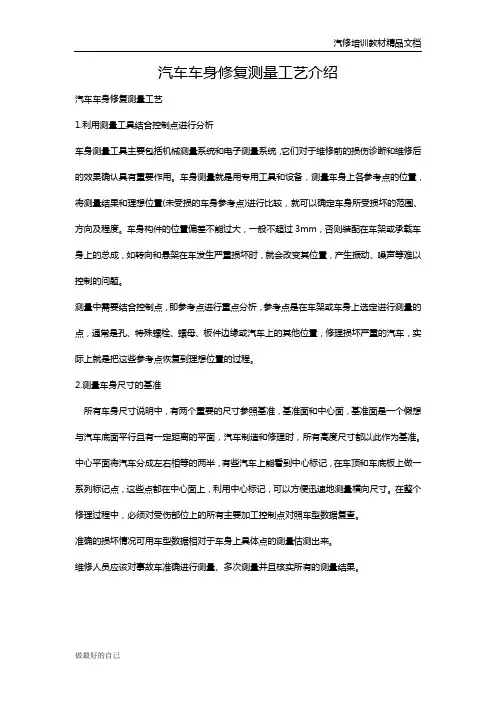

做最好的自己 汽车车身修复测量工艺介绍
汽车车身修复测量工艺
1.利用测量工具结合控制点进行分析
车身测量工具主要包括机械测量系统和电子测量系统，它们对于维修前的损伤诊断和维修后的效果确认具有重要作用。车身测量就是用专用工具和设备，测量车身上各参考点的位置，将测量结果和理想位置(未受损的车身参考点)进行比较，就可以确定车身所受损坏的范围、方向及程度。车身构件的位置偏差不能过大，一般不超过3mm，否则装配在车架或承载车身上的总成，如转向和悬架在车发生严重损坏时，就会改变其位置，产生振动、噪声等难以控制的问题。
测量中需要结合控制点，即参考点进行重点分析，参考点是在车架或车身上选定进行测量的点，通常是孔、特殊螺栓、螺母、板件边缘或汽车上的其他位置，修理损坏严重的汽车，实际上就是把这些参考点恢复到理想位置的过程。
2.测量车身尺寸的基准
所有车身尺寸说明中，有两个重要的尺寸参照基准，基准面和中心面，基准面是一个假想与汽车底面平行且有一定距离的平面，汽车制造和修理时，所有高度尺寸都以此作为基准。
中心平面将汽车分成左右相等的两半，有些汽车上能看到中心标记，在车顶和车底板上做一系列标记点，这些点都在中心面上，利用中心标记，可以方便迅速地测量横向尺寸。在整个修理过程中，必须对受伤部位上的所有主要加工控制点对照车型数据复查。
准确的损坏情况可用车型数据相对于车身上具体点的测量估测出来。
维修人员应该对事故车准确进行测量、多次测量并且核实所有的测量结果。
/

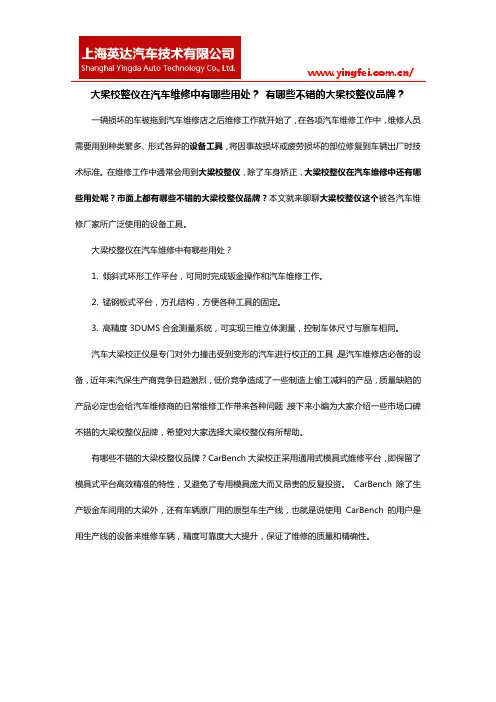

大梁校整仪在汽车维修中有哪些用处？ 有哪些不错的大梁校整仪品牌？
一辆损坏的车被拖到汽车维修店之后维修工作就开始了，在各项汽车维修工作中，维修人员需要用到种类繁多、形式各异的设备工具，将因事故损坏或疲劳损坏的部位修复到车辆出厂时技术标准。在维修工作中通常会用到大梁校整仪，除了车身矫正，大梁校整仪在汽车维修中还有哪些用处呢？市面上都有哪些不错的大梁校整仪品牌？本文就来聊聊大梁校整仪这个被各汽车维修厂家所广泛使用的设备工具。
大梁校整仪在汽车维修中有哪些用处？
1. 倾斜式环形工作平台，可同时完成钣金操作和汽车维修工作。
2. 锰钢板式平台，方孔结构，方便各种工具的固定。
3. 高精度3DUMS合金测量系统，可实现三维立体测量，控制车体尺寸与原车相同。
汽车大梁校正仪是专门对外力撞击受到变形的汽车进行校正的工具，是汽车维修店必备的设备，近年来汽保生产商竞争日趋激烈，低价竞争造成了一些制造上偷工减料的产品，质量缺陷的产品必定也会给汽车维修商的日常维修工作带来各种问题，接下来小编为大家介绍一些市场口碑不错的大梁校整仪品牌，希望对大家选择大梁校整仪有所帮助。
有哪些不错的大梁校整仪品牌？CarBench大梁校正采用通用式模具式维修平台，即保留了模具式平台高效精准的特性，又避免了专用模具庞大而又昂贵的反复投资。 CarBench除了生产钣金车间用的大梁外，还有车辆原厂用的原型车生产线，也就是说使用CarBench的用户是用生产线的设备来维修车辆，精度可靠度大大提升，保证了维修的质量和精确性。 /
/
CarBench对很多汽车厂商来说应该都不陌生，Car Bench International S.p.A.是意大利知名设计和制造现代的、先进的汽车碰撞修复产品供应商。 CarBench拥有众多主机厂的认可，其中认可CarBench的厂家有法拉利，兰博基尼，奔驰、宝马、玛莎拉蒂、特斯拉、保时捷等品牌，都是国际知名的高端汽车品牌生厂商。
车身修复Body Repair栏目编辑：臧允浩 ******************
82·May-CHINA车身碰撞损伤诊断汽车车身修复基础知识讲座 (26)
臧联防(本刊专家委员会委员)全国知名汽车钣金专家，高级技师。2010年交通运输部“卡尔拉得”杯全国汽车钣金大赛裁判长；东方天威汽车维修工程师俱乐部专家。长期担任国内外知名品牌汽车维修企业技
术总监职务。(接2011年第12期)七 测距法 1.测量的意义与重要性 在熟悉车身结构、了解碰撞时力的传递线路以及车身损伤变形倾向的基础上，根据钣金件之间的间隙是否均匀、车门开关时的感觉、油漆层开裂程度等感观印象，便可大致确定车辆的受损范围。而车辆的损坏程度、变形方向等，则需要通过测量获取数据后才能确认。测距法(两维)和坐标测量法(三维)是获取车身变形点数据的两种主要方法。无论承载式车身还是非承载式车身，测量都是修理过程中不可缺少的重要环节，特别是现代轿车大多采用承载式车身结构，悬架系统、发动机总成、变速器等都直接或间接安装在车身上，如果损伤没有修理到位，将影响到车辆的安全性、平顺性、舒适性等。所以，精确测量在整个维修过程中占据着非常重要的地位，是影响车身修理质量的关键。车身测量时，首先应该了解车身上有哪些比较重要的点，并且能够预知车身上的每个点在发生变形后，没有发现或修复不到位将会产生的后果及带来的危害。根据这些点带来的危害程度的不同，在测量时才可以分清主次，做到有的放矢。通常，前后桥的固定点、减震支座固定点，直接关系到车轮的定位参数及轴距长短，跑偏、转向发沉、轮胎非正常磨损等一系列故障，往往就是上述这些点没有恢复到原有位置所导致。发动机、变速箱固定点变形，将造成车辆行驶时车身共振、发动机机抓垫过早损坏、半轴脱开或过早损坏等故障。而转向机固定点的变形，将导致转向失灵、转向角偏差、连杆球头及齿轮齿条过度磨损等故障。以上提到的这些点在测量时应该重点关注，只有这些点修复到位，才能满足车辆正常行驶的基本要求。而前桥前部的点、后桥后部的点，通常只关系到车身外部覆盖件的装配情况，并不会影响车辆的正常行驶要求。当然，应力区的变形将影响到车辆的安全性。 车身测量往往贯穿车身修理作业的全过程，一般可分为作业前、作业中和竣工后三个阶段。作业前的检测，需要确认车身损伤范围、变形方向及损伤程度，以便制定修理方案。修理过程中的检测，有助于对修复质量进行实时控制，避免反复拉伸或矫正过度。竣工后的检测，
车身变形的校正及修理
徐清■
【期刊名称】《国外汽车》
【年(卷),期】1990()4
【摘 要】车身受到损坏时,首先确定变形出现在什么地方。车身一般设计成在前部和后部有能够吸收能量的变形区,因此在这一区域内要有能承力的翻边及有意设置的断面薄弱区,以保证尽可能有利的变形状态(图1)。撞击能量主要由这个变形区吸收,车架只有很少量的变形。车身侧面受撞击时,除了吸收能量能力不大的车门外,再没有别的变形区。在这种情况下冲击能量直接由车架承受,因此它的变形是相当大的。通常情况下,撞击方向偏离汽车轴线或与汽车轴线成一角度。
【总页数】2页(P75-76)
【作 者】徐清■
【作者单位】
【正文语种】中 文
【中图分类】U472.41
