电脑电源接口定义详解

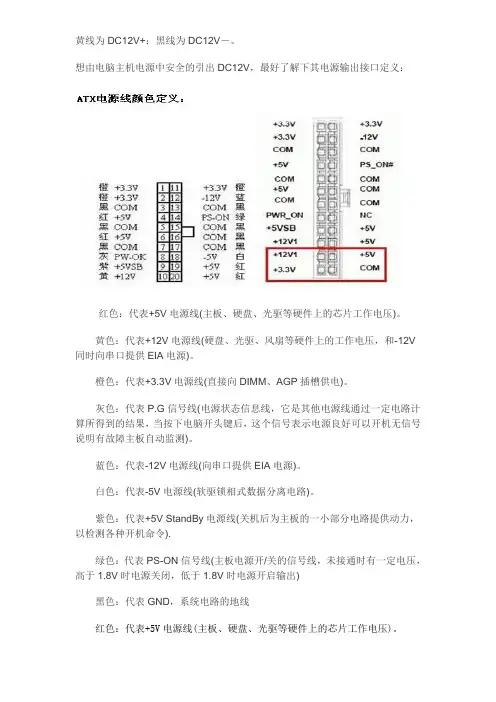

黄线为DC12V+；黑线为DC12V－。

想由电脑主机电源中安全的引出DC12V，最好了解下其电源输出接口定义：

红色：代表+5V电源线(主板、硬盘、光驱等硬件上的芯片工作电压)。

黄色：代表+12V电源线(硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源)。

橙色：代表+3.3V电源线(直接向DIMM、AGP插槽供电)。

灰色：代表P.G信号线(电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测)。

蓝色：代表-12V电源线(向串口提供EIA电源)。

白色：代表-5V电源线(软驱锁相式数据分离电路)。

紫色：代表+5V StandBy电源线(关机后为主板的一小部分电路提供动力，以检测各种开机命令).

绿色：代表PS-ON信号线(主板电源开/关的信号线，未接通时有一定电压，高于1.8V时电源关闭，低于1.8V时电源开启输出)

黑色：代表GND，系统电路的地线

红色：代表+5V电源线(主板、硬盘、光驱等硬件上的芯片工作电压)。

笔记本电脑电池12针引脚定义

摘要：

1.引脚定义概述

2.12针引脚的具体功能划分

3.电池连接线的作用与维修注意事项

4.电池保养与使用建议

正文：

笔记本电脑电池是笔记本电脑的核心部件之一，它为笔记本电脑提供续航能力。电池的维修和保养对于延长电池寿命和保证电脑正常运行至关重要。在这里，我们将详细介绍笔记本电脑电池12针引脚的定义及其功能。

一、引脚定义概述

笔记本电脑电池的12针引脚是电池与主板之间进行通信和供电的接口。这12根引脚分为两排，每排6根。引脚的功能主要包括：电源管理、电池状态监测、充电控制等。

二、12针引脚的具体功能划分

1.电源引脚：负责为笔记本电脑提供电源，包括电池充电和放电过程中的电压、电流控制。

2.通信引脚：负责电池与主板之间的数据通信，如电池容量、电压、温度等信息。

3.保护引脚：用于实现电池过充、过放、短路等保护功能。

4.充电引脚：负责控制电池充电过程，包括充电电压、电流调节等。 5.温度传感引脚：用于监测电池内部的温度，以确保电池在安全范围内工作。

6.电池状态监测引脚：用于实时监测电池的状态，如剩余电量、充电状态等。

三、电池连接线的作用与维修注意事项

1.电池连接线是连接电池与主板的桥梁，确保电池正常工作。在维修过程中，务必选择符合原厂规格的连接线，以保证电池性能和安全性。

2.连接线损坏会导致电池无法正常充电或无法与主板通信，因此要及时更换损坏的连接线。

3.在更换电池连接线时，务必切断电源，以免发生意外触电。

四、电池保养与使用建议

1.定期检查电池连接线，确保连接良好。

2.使用原厂或正品电池，避免使用劣质电池影响电脑性能。

3.充电时保持电池在通风散热的环境中，避免高温、潮湿环境。

4.尽量保持电池在20%~80%的电量范围内使用，避免过度充电或过度放电。

5.长时间不使用电脑时，将电池取出存放在干燥、阴凉处，避免高温和潮湿环境。

通过以上介绍，我们对笔记本电脑电池12针引脚的定义及其功能有了更深入的了解。在日常使用过程中，要注意电池的保养和维修，确保电脑的正常运行。

20pin和24pin ATX电源针脚定义

2009年07月25日 星期六 16:24

20pin和24pin ATX电源针脚定义

无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)

左下角：1#，左上角：11#；右上角：20#

AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为 无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)

AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为:

14号针（Pin 14 PS-ON）就是控制电源开启关闭的。单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。

红Red＝+5V

橙Orange＝＋3.3V

黄Yellow＝＋12V

兰Blue＝－12V

绿Green＝PS_ON

紫Purple＝＋5VSB

灰Gray＝PWR_OK

白White＝—5V

黑Black＝COM＝GND＝接地

24pin

我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。

联想g50电池接口定义

联想G50电池接口定义

联想G50是一款备受用户喜爱的笔记本电脑，其电池接口是用户使用电源适配器充电的重要接口之一。本文将对联想G50电池接口进行详细介绍和解析。

一、电池接口的位置和形状

联想G50电池接口位于电脑底部的一个小凹槽内，形状为圆形。该接口的设计非常巧妙，既方便用户连接电源适配器，又能有效保护接口免受外界物体的损害。

二、电池接口的规格和参数

联想G50电池接口的规格和参数非常重要，因为它直接影响到用户使用电源适配器充电的体验。该电池接口采用的是直流接口，电压为20V，电流为3.25A，功率为65W。这些参数决定了电源适配器的输出电流和功率需符合相应要求，以确保电池能够正常充电。

三、电池接口的保护机制

联想G50电池接口在设计上考虑了用户的安全和电池的寿命，采用了多重保护机制。首先，该接口支持过流保护，当电流超过规定范围时，接口会自动断开电源以防止电池受损。其次，该接口还支持过温保护，当接口温度过高时，也会主动切断电源。这些保护机制有效地保障了用户的安全和电池的寿命。

四、电池接口的维护和保养

为了保证电池接口的正常使用和延长其使用寿命，用户需要注意以下几点。首先，保持接口的清洁，避免灰尘或杂物进入接口内部。其次，正确使用电源适配器，不要使用不合适的适配器进行充电，以免对接口和电池造成损坏。此外，定期检查接口的连接情况，确保接触良好，避免松动或接触不良。

五、常见问题及解决方法

1. 问题：电池接口连接不稳定，充电时容易断开。

解决方法：检查接口和电源适配器的连接是否牢固，如有松动，可以适当调整接口位置，确保连接稳定。

2. 问题：电池接口无法充电。

解决方法：首先检查电源适配器是否正常工作，可以尝试更换其他适配器进行测试。如果适配器正常，可能是接口本身存在问题，建议联系售后服务进行维修或更换。

3. 问题：电池接口发热严重。

解决方法：检查电源适配器是否符合规格要求，如果电流或功率超过规定范围，建议更换合适的适配器。另外，也可以清理接口周围的灰尘和杂物，确保散热良好。
