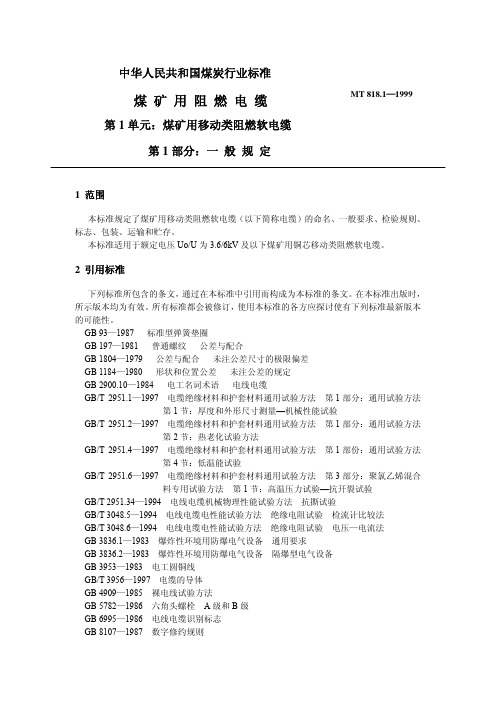

中华人民共和国煤炭行业标准煤矿用阻燃电缆MT 818.1—1999 第1单元：煤矿用移动类阻燃软电缆第1部分：一般规定1范围本标准规定了煤矿用移动类阻燃软电缆（以下简称电缆）的命名、一般要求、检验规则、标志、包装、运输和贮存。

本标准适用于额定电压Uo/U为3.6/6kV及以下煤矿用铜芯移动类阻燃软电缆。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

在本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使有下列标准最新版本的可能性。

GB 93—1987 标准型弹簧垫圈GB 197—1981 普通螺纹公差与配合GB 1804—1979 公差与配合未注公差尺寸的极限偏差GB 1184—1980 形状和位置公差未注公差的规定GB 2900.10—1984 电工名词术语电线电缆GB/T 2951.1—1997 电缆绝缘材料和护套材料通用试验方法第1部分：通用试验方法第1节：厚度和外形尺寸测量—机械性能试验GB/T 2951.2—1997 电缆绝缘材料和护套材料通用试验方法第1部分：通用试验方法第2节：热老化试验方法GB/T 2951.4—1997 电缆绝缘材料和护套材料通用试验方法第1部份：通用试验方法第4节：低温能试验GB/T 2951.6—1997 电缆绝缘材料和护套材料通用试验方法第3部分：聚氯乙烯混合料专用试验方法第1节：高温压力试验—抗开裂试验GB/T 2951.34—1994 电线电缆机械物理性能试验方法抗撕试验GB/T 3048.5—1994 电线电缆电性能试验方法绝缘电阻试验检流计比较法GB/T 3048.6—1994 电线电缆电性能试验方法绝缘电阻试验电压—电流法GB 3836.1—1983 爆炸性环境用防爆电气设备通用要求GB 3836.2—1983 爆炸性环境用防爆电气设备隔爆型电气设备GB 3953—1983 电工圆铜线GB/T 3956—1997 电缆的导体GB 4909—1985 裸电线试验方法GB 5782—1986 六角头螺栓A级和B级GB 6995—1986 电线电缆识别标志GB 8107—1987 数字修约规则MT 386—1995 煤矿用阻燃电缆阻燃性的试验方法和判定规则MT 818.2~818.10—1999 煤矿用阻燃电缆第1单元:煤矿用移动类阻燃软电缆JB/T 8137—1995(GB 4005—1983)电线电缆交货盘3定义本标准采用GB其所长2900.10和下列定义。

电力电缆113煤矿用阻燃橡套电缆工作条件1、额定电压Uo/U 分别为0.38/0.66kV 、0.66/1.14kV 和1.9/3.3kV 。

2、额定电压0.66/1.14及以下电缆导体的长期允许工作温度为65℃；额定电压1.9/3.3kV电缆导体的长期允许工作温度为90℃。

3、电缆的最小弯曲半径为电缆直径的6倍。

额定电压1.9/3.3kV 及以下采煤机软电缆电缆型号、名称、用途 型 号 名 称 用 途 MC -0.38/0.66MCP -0.38/0.66MCP -0.66/1.14MCP -1.9/3.3采煤机橡套软电缆采煤机屏蔽橡套软电缆采煤机屏蔽橡套软电缆采煤机屏蔽橡套软电缆额定电压为0.38/0.66kV 采煤机及类似设备的电源连接额定电压为0.38/0.66kV 采煤机及类似设备的电源连接额定电压为0.66/1.14kV 采煤机及类似设备的电源连接额定电压为1.39/3.3kV 采煤机及类似设备的电源连接MC -0.38/0.66 2芯数×导体标称截面 mm 标称厚度mm 电缆外径mm 地线芯动力线芯绝缘护套MC -0.66/1.14MCP -0.66/1.14动力线芯3×163×253×353×501×41×61×61×101.61.81.82.04.55.55.55.531.3-34.438.4-41.043.9-48.347.8-51.033.2-36.540.3-44.345.8-50.451.5-55.0MCP-0.66/1.142芯数×导体标称截面 mm 电缆外径mm 标称厚度mm 动力线芯地线芯(A )动力线芯绝缘3×353×503×703×952.02.22.22.46.07.07.07.053.2-58.759.0-63.063.8-70.268.7-75.63×16/33×25/33×25/37.07.57.57.5地线芯(B )护套(A 型)护套(B 型)A 型B 型47.8-51.053.5-58.958.9-63.064.9-71.41×61×101×161×25114煤矿用阻燃橡套电缆MCP-1.9/3.32芯数×导体标称截面 mm 电缆外径mm 标称厚度mm 动力线芯地线芯(A )动力线芯绝缘地线芯(B )护套(A 型)护套(B 型)A 型B 型3×353×503×703×956.07.07.07.03×16/33×25/33×25/37.07.57.57.53×16/31×161×251×351×502.82.83.03.052.1-56.856.4-62.062.7-69.067.8-74.660.0-63.063.8-70.269.0-75.973.1-78.0工作条件1、额定电压Uo/U 分别为0.66/1.14kV 。

大对数语音电缆线序基本以25对为基本单元，线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，即所有的线对1～25对的排序为白蓝、白橙、白绿、白棕、白灰;红蓝、红橙、红绿、红棕、红灰;……紫蓝、紫橙、紫绿、紫棕、紫灰。

1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰************************２００对的电缆，进入机房，分了好多对数，分４组，现在怎么在１１０配线架打线，问一下有什么规则还有，没对里都有好多重色的，如果我着端打了，电信局那端也应该是对着的吗，那又是怎么对上的呢我说大哥你说的200对的电缆要打在110配线架上,应该按照行业的标准来做啊!你是不是第一做啊!电缆的具体分法为:白、红、黑、黄、紫打头，蓝、桔、绿、棕、灰为铺色，也就四楼给你发的图片那样分啊！！是主扎，再主色，再辅色***********************注意：你这是电信上的电缆，外皮要剥掉半米以上才能看出线对，小心不要将线对弄散了！**********************色谱扎带为：蓝白、橙白、绿白、棕白、灰白、蓝红、橙红、绿红每个色谱扎带里包有25对先蓝白：为1-25的线序橙白：为26-50的线序绿白：为51-75的线序棕白：为76-100的线序灰白：为101-125的线序蓝红：为126-150的线序橙红：为151-175的线序绿红：为178-200的线序而每个25对电缆中的色谱为：A线：白、红、黑、黄、紫B线：蓝、橙、绿、棕、灰组成的，每个25对线中的线序依次为：白蓝、白橙、白绿、白棕、白灰、红蓝、红橙、红绿、红棕、红灰、黑蓝、黑橙、黑绿、黑棕、黑灰、黄蓝、黄橙、黄绿、黄棕、黄灰、紫蓝、紫橙、紫绿、紫棕、紫灰************************需要补充一句，25对中，每5对B线始终为蓝、橙、绿、棕、灰，A线为白蓝、白橙、白绿、白棕、白灰等，即第一对为白蓝、蓝，第2 5对为紫灰、灰。

煤矿用移动类软电缆MT818-2009与MT818-1999对比一、电缆规格的区别1、电缆动力线芯规格的区别见表1。

2、MT818.2-2009～MT818.7-2009修改了地线芯的规格，注明了地线芯截面为最小截面，超过此地线芯截面的电缆允许打印煤安标志。

3、MT818.2-1999规定控制线芯数应不少于3根，芯线标称截面积推荐采用2.5mm2或4mm2的规格；MT818.2-2009规定控制线芯数应不少于3根，芯线标称截面不小于2.5mm2。

4、MT818.4-1999规定控制线芯数应不少于3根，芯线标称截面积推荐采用2.5mm2或4mm2的规格；MT818.4-2009规定控制线芯数应不少于3根，芯线标称截面不小于4mm2。

二、导体直流电阻（20℃）的差异MT818.4-2009中也有所改动。

三、电缆结构的区别1、绝缘材料的差异1）、MT818-1999中规定额定电压0.66/1.14kV及以下电缆的动力线芯绝缘采用天然丁苯橡胶；MT818-2009中规定额定电压0.66/1.14kV及以下电缆的动力线芯绝缘采用乙丙橡胶。

2）、MT818-1999中规定控制线芯绝缘采用聚全氟乙丙烯或具类似性能的材料；MT818-2009中规定控制线芯绝缘采用聚全氟乙丙烯或类似材料的绝缘标称厚度0.4mm，其他材料的绝缘标称厚度为0.7mm。

2、屏蔽层的差异1）、MT818-1999中规定额定电压3.6/6kV电缆的导体必须有导体屏蔽，导体屏蔽可采用半导电挤包、带包或两者并用的方式；MT818-2009中规定额定电压3.6/6kV及以上电缆的导体应挤包半导电屏蔽层。

2）、MT818-1999中规定MCP-1.9/3.3kV的电缆绝缘屏蔽采用半导电挤包层或半导电带包层；MT818-2009中规定MCP-1.9/3.3kV的电缆绝缘屏蔽采用半导电挤包层。

3）、MT818-1999中规定MYPTJ、MYPT型电缆的绝缘屏蔽采用半导电带包层+金属/纤维编织层或半导电挤包层+半导电带包层+金属/纤维编织层；MT818-2009中规定MYPTJ、MYPT型电缆的绝缘屏蔽采用半导电挤包层+金属/纤维编织层或半导电挤包层+半导电带包层+金属/纤维编织层。
