音频功率放大器课程设计

第1章 音响放大器的基本组成

1.1 音响放大器的基本组成

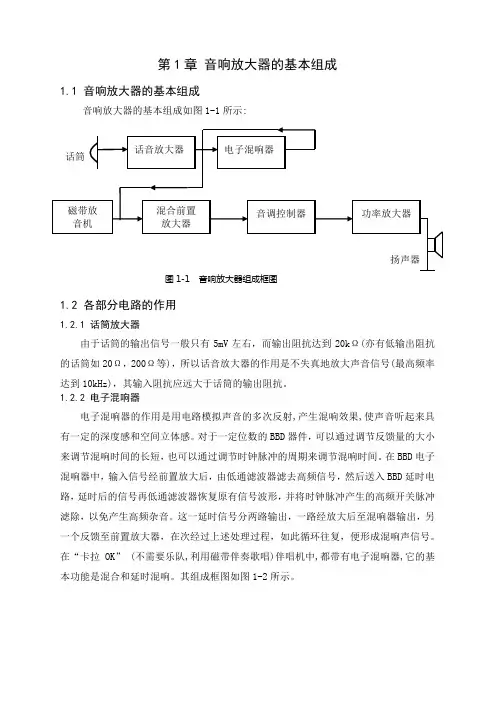

音响放大器的基本组成如图1-1所示:

话筒

扬声器

图1-1 音响放大器组成框图

1.2 各部分电路的作用

1.2.1 话筒放大器

由于话筒的输出信号一般只有5mV左右，而输出阻抗达到20kΩ(亦有低输出阻抗的话筒如20Ω，200Ω等)，所以话音放大器的作用是不失真地放大声音信号(最高频率达到10kHz)，其输入阻抗应远大于话筒的输出阻抗。

1.2.2 电子混响器

电子混响器的作用是用电路模拟声音的多次反射,产生混响效果,使声音听起来具有一定的深度感和空间立体感。对于一定位数的BBD器件，可以通过调节反馈量的大小来调节混响时间的长短，也可以通过调节时钟脉冲的周期来调节混响时间。在BBD电子混响器中，输入信号经前置放大后，由低通滤波器滤去高频信号，然后送入BBD延时电路，延时后的信号再低通滤波器恢复原有信号波形，并将时钟脉冲产生的高频开关脉冲滤除，以免产生高频杂音。这一延时信号分两路输出，一路经放大后至混响器输出，另一个反馈至前置放大器，在次经过上述处理过程，如此循环往复，便形成混响声信号。在“卡拉OK” (不需要乐队,利用磁带伴奏歌唱)伴唱机中,都带有电子混响器,它的基本功能是混合和延时混响。其组成框图如图1-2所示。

话音放大器

电子混响器

混合前置

放大器 音调控制器 功率放大器 磁带放

音机 2 输入 输出

图1-2 电子混响器组成框图

图中,集成电路BBD称为模拟延时器,其内部有由场效应管构成的多级电子开关和高精度存储器。在外加时钟脉冲作用下,这些电子开关不断地接通和断开,对输入信号进行取样。保持并向后级传递,从而使BBD的输出信号相对于输入信号延迟乐一段时间。BBD的级数越多,时钟脉冲的频率越高,延迟时间越长。BBD配有专用时钟电路,如MN3102时钟电路与MN3200系列的BBD配套。电子混响器的实验电路图所示(附录一),其中两级二阶低通滤波器(MFB)A1、A2滤去4kHz(语音)以上的高频成分,反相器A3用于

课程设计任务书

学生姓名： 专业班级： 电信

指导教师： 工作单位： 信息工程学院

题 目: 音频功率放大器的设计仿真与实现

初始条件：

可选元件：集成功放，电容、电阻、电位器若干；或自选元器件。直流电源±12V，或自选电源。

可用仪器：示波器，万用表，毫伏表等。

要求完成的主要任务:

（1）设计任务

根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL或BTL电路。完成对音频功率放大器的设计、装配与调试。

（2）设计要求

1 输出功率10W/8Ω；频率响应20~20KHz；效率>60﹪；失真小。

2 选择电路方案，完成对确定方案电路的设计。

3 利用Proteus或Multisim仿真设计电路原理图，确定电路元件参数、掌握电路工作原理并仿真实现系统功能。

4 安装调试并按规范要求格式完成课程设计报告书。

5 选做：利用仿真软件的PCB设计功能进行PCB设计。

时间安排：

1 第18周前半周，完成仿真设计调试；并制作实物。

2 第18周后半周，硬件调试，撰写、提交课程设计报告，进行验收和答辩。

指导教师签名： 年 月 日 日 月 年 系主任（或责任教师）签名：

目录

1 设计任务与要求……………………………………………………………………………..错误！未定义书签。

1.1设计任务…………………………………………………………………………………...错误！未定义书签。

1.2设计要求…………………………………………………………………………………...错误！未定义书签。

. . -.

. . . 资料.

课程设计说 明 书

题 目：OCL低频功率放大器

课 程：低频电子线路

班 级：

学生XX：

学 号：

设计期限：

. . -.

. . . 资料.

一.设计课题阐述

设计一个低频功率放大电路，要求输出级输出一定的功率以驱动负载，能够向负载提供足够信号功率。

二.设计任务和技术指标

条件

〔1〕输入电压幅值Uin≤0.1v

〔2〕负载阻抗RL=8Ω；

技术指标：

〔1〕采用全部或局部分立元件设计一个OCL音频功率放大器；

〔2〕额定输出功率Po≥4W；

〔3〕失真度γ≤3%；

〔4〕工作频率20~30KHz；

〔5〕可使用实验室电源。

三．对各种设计方案的论证和电路工作原理的介绍

功率放大器的作用是给负载RL提供一定的输出功率，当负载一定时，希望输出功率尽可能大，输出信号的失真尽可能小，且效率尽可能高。OCL电路采用直接耦合方式，一般可以由两局部组成：

1、前置放大器〔即驱动级〕用于实现对小信号的放大，以及为输出级提供. . -.

1

电子课程设计说明书

设计 题目：音频功率放大器

设计者专业：

所在 班级：

设计者姓名：

设计者学号：

指导 教师：

2011年##月##日 2

目录

1设计题目及任务 ..................................................................................... 3

1.1设计题目......................................................................................... 3

1.2设计任务......................................................................................... 3

2设计方案及原理图 ................................................................................. 4

3电路工作原理分析 ................................................................................. 5

4印刷电路板设计及分析 ......................................................................... 6

5焊接与调试 ............................................................................................. 8
