游泳池设计方案

游泳池设计方案1

游泳池

循环水处理工艺

一、概述 :

2 泳池循环水处理容积 900M3 池面积1300M～平均池深0.7M。

游泳池是多人次反复使用的水娱乐场所。按其使用性质可分为 : 比赛游泳池、跳水游泳池、训练游泳池和戏水游泳池等。它的设计需符合国家的有关标准、应设有完善的游泳池水净化、消毒设施 , 使其水质达到《游泳场所卫生标准》、《生活饮用水卫生标准》的 要求。遵守游泳池和水上游乐池给水排水设计规程CECS14:2002规定。注:冷水游泳池不做恒温。 二、方案设计依据 :

1 、《建筑给排水手册》

2 、《游泳池给水排水设计规范》 (CECS14:89) 3 、《人工游泳池水质卫生标准》 (GB9667-96)

4 、《生活饮用水水质标准》 (GB5749—86)

三、工艺流程说明 :

,一, 工艺流程 :

1, 多向阀 2, 砂缸 3, 压力表

4, 循环泵 5, 管道冲洗泵 6, 单向阀

7, 泳池加热器,本项目不用, 8, 投药器 9, 电控柜 10, 布水器 11, 排水格栅 12, “涌泉”给水格栅,本项目不用, 13, “涌泉”给水泵,本项目不用,14, 吸污口 15, 溢水器 16, 岸面排水器 17, 溢水格栅 18, 岸面 19, 池沿 20, 泻水格栅 21, 水箱 22, 电磁阀 23, 水位探头 24) 闸阀

,二,泳池工艺说明

1 、工艺流程 :

自来水补水 絮凝剂 PH 值控制 CL投加

除藻剂

平衡水箱 循环水泵 高速过滤沙缸 900M3游泳池

冷水游泳池不做恒温

2 、工艺说明 :

拟定工艺为典型的游泳池循环水处理工艺 , 其目的主要是去除水中悬浮杂质 ,

消毒灭菌 , 满足卫生要求。正常循环时 , 游泳池水通过回水管流入平衡水箱 ,

在平衡水箱后循环泵吸水

管上加入絮凝剂 , 以便通过水泵时 能充分与水混合 ; 池水经过毛发过滤器截留较大颗粒固体杂质、毛发、纤维等 , 以保护水泵和沙缸过滤层不被破坏 ; 出水经循环水泵进入高速过滤砂缸进行微絮凝过滤 , 滤出的洁净水经过投氯消毒装置杀菌 , 出水经 PH 值调整控制系统调节循环水 PH 值 , 达到标准后进入泳池。游泳池池水循环采用顺流方式 , 在池端头侧壁进水 , 回水采用泳池池底回水方式。不易出现死水区及旋涡区。

本文来自于互联网，仅供参考和阅读 游泳池设计方案

本文是关于范文的游泳池设计方案，感谢您的阅读！

游泳池设计方案（一）

一、 编制依据：

1.1根据五路居大学生公寓配套服楼图纸设计

1.2《地面工程防水技术规范》（GB50108-2001）

二、 工程概况：

本工程位于海淀区五路居大学生公寓配套服务综合楼首层游泳池防水。

三、施工部署：

为确保工程质量和工期，特别选调管理能力强、业务水平好的管理人员组织现场管理领导小组，并抽调有施工经验、施工水平高的施工人员进行施工，质量必须按屋面防水规范严格要求，工期安排施工上岗人员10人计划4天结束该工程。

现场领导小组

组长：赵云涛，项目经理：负责本工程防水全面工作。

副组长：刘连雨，施工质检，安全管理。

副组长：任俊昌，质量验收，现场技术指导。

后 勤：张建义，材料供应，后勤保障。

四、 施工准备：

4.1材料准备

水泥基（JS复合涂料）2.5吨。

4.2机具准备

4.2.1基本清理工具：开刀、凿子、锤子、钢丝刷、扫帚、抹布；

4.2.2取料配料工具：台秤、水桶、称料桶、拌料桶、搅拌器、剪刀；

4.2.3涂料涂覆工具：滚子（用于涂覆较稀的料）、刷子（用于涂覆较稠的料及小面积局部部位）

五．施工方法

5.1基面处理

基面必须平整、牢固、干净、无明水、无渗漏、凹凸不平及裂缝处须找平， 本文来自于互联网，仅供参考和阅读 渗漏处须先进行堵漏处理，阴阳角做成圆弧角。

5.2配料

如果需要加水，先在液料中加水后，用搅拌器边搅拌边徐徐加入粉料，之后充分搅拌均匀直至料中不含团粉（搅拌时间3分钟左右，最好不要手工搅拌）。

泳池方案

泳池恒温除湿热泵设计计算方案

1、设计依据

《民用建筑供暖通风与空气调节设计规范》 GB50736-2012

《建筑设计防火规范》（GB50016-2006 ）

《通风与空调工程施工质量验收规范》GB50243-2002

《全国民用建筑工程设计技术措施》 暖通空调.动力2009

2、设计参数

夏季大气压力1000hPa，空调干球温度34.6℃，湿球温度28.5℃；夏季空气调节室外计算相对湿度83%。冬季大气压力1021.9hPa，空调干球温度-4℃，冬季空气调节室外计算相对湿度77%。

二、室内空气参数的确定

本工程泳池水温度设定为27℃，因此室内空气温度取29℃。本工程相对湿度采用65%，此时室内空气的含湿量为15.65g/kg，露点温度为20.8℃。

三、除湿量的计算

该项目游泳池空间面积约为128m²;游泳池面积为83m²。

根据《空气调节》，敞开水槽表面散湿量计算公式：

A、除湿量计算：

LW泳=ß(Pqb-Pq)F·B/B´·3600

=(0.0046+0.00363×0.2)×10-5(3401-2487)×760/750×83×3600

=14.74Kg/h

LW池——池水的散湿量(Kg/h)；

Pqb——水表面温度下的饱和空气的水蒸汽压力(Pa)；

Pq——空气中水蒸汽压力(Pa)；

F ——蒸发水槽面积(m2)；

ß ——蒸发系数kg/(N·s)；

ß=(a+0.00363×v)10-5

B ——标准大气压力水银柱高度,为760mmHg;

B1——当地的大气压力水银柱高度(mmHg);

v ——池水表面风速(m/s),按以下规定采用:

室内泳池: 0.2～0.5m/s;

室外泳池： 2.0～3.0m/s；

a ——周围空气温度为15℃～30℃时，不同水温下的扩散系数kg/(N·s)

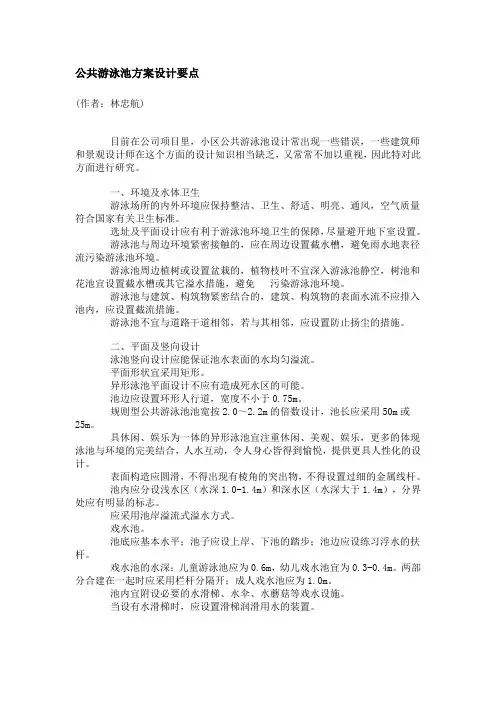

公共游泳池方案设计要点

(作者：林忠航)

目前在公司项目里，小区公共游泳池设计常出现一些错误，一些建筑师和景观设计师在这个方面的设计知识相当缺乏，又常常不加以重视，因此特对此方面进行研究。

一、环境及水体卫生

游泳场所的内外环境应保持整洁、卫生、舒适、明亮、通风，空气质量符合国家有关卫生标准。

选址及平面设计应有利于游泳池环境卫生的保障，尽量避开地下室设置。

游泳池与周边环境紧密接触的，应在周边设置截水槽，避免雨水地表径流污染游泳池环境。

游泳池周边植树或设置盆栽的，植物枝叶不宜深入游泳池静空，树池和花池宜设置截水槽或其它溢水措施，避免 污染游泳池环境。

游泳池与建筑、构筑物紧密结合的，建筑、构筑物的表面水流不应排入池内，应设置截流措施。

游泳池不宜与道路干道相邻，若与其相邻，应设置防止扬尘的措施。

二、平面及竖向设计

泳池竖向设计应能保证池水表面的水均匀溢流。

平面形状宜采用矩形。

异形泳池平面设计不应有造成死水区的可能。

池边应设置环形人行道，宽度不小于0.75m。

规则型公共游泳池池宽按2.0～2.2m的倍数设计，池长应采用50m或25m。

具休闲、娱乐为一体的异形泳池宜注重休闲、美观、娱乐，更多的体现泳池与环境的完美结合，人水互动，令人身心皆得到愉悦，提供更具人性化的设计。

表面构造应圆滑，不得出现有棱角的突出物，不得设置过细的金属线杆。

池内应分设浅水区（水深1.0-1.4m）和深水区（水深大于1.4m），分界处应有明显的标志。

应采用池岸溢流式溢水方式。

戏水池。

池底应基本水平；池子应设上岸、下池的踏步；池边应设练习浮水的扶杆。

戏水池的水深：儿童游泳池应为0.6m，幼儿戏水池宜为0.3-0.4m。两部分合建在一起时应采用栏杆分隔开；成人戏水池应为1.0m。
