. 《机械制图》机考题库

一、 单项选择题（每题3分，共30分）

二、 判断题正误（每题2分，共20分）

三、 多项选择题(每题4分，共20分。每题的备选项中，有2个或2个以上符合题意。少选，所选的每个选项得1分；错选，不得分)

四、 综合题（共30分）

一、单项选择题

1．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：

图 1

（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’ B. ab、cd

C. a”b”、c”d” D. AB、CD

（2）AB、CD直线的水平投影应标记为（ B ）。

A. a’b’、c’d’ B. ab、cd

C. a”b”、c”d” D. AB、CD .

. （3）AB、CD直线的侧面投影应标记为（ C ）。

A. a’b’、c’d’ B. ab、cd

C. a”b”、c”d” D. AB、CD

（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’ B. p、q

C. p”、q” D. P、Q

（5.） P、Q平面的水平投影应标记为（ B ）。

A. p’、q’ B. p、q

C. p”、q” D. P、Q

（6） P、Q平面的侧面投影应标记为（ C ）。

A. p’、q’ B. p、q

C. p”、q” D. P、Q

（7） 直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）

A.一般位置直线或倾斜线 B. 正平线

C. 水平线 D. 侧平线

（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）

A.一般位置直线或倾斜线 B. 侧垂线

C. 正平线 D. 水平线

（9） 平面P在（ B ）面上的投影反映实形，因此称之为水平面。

A. 正投影 B. 水平投影

C. 侧投影 D. 一般位置

（10）平面Q的水平投影具有积聚性，因此称之为（ A ）

A. 铅垂面 B. 正垂面

C. 侧垂面 D. 一般位置平面

2. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：

.

.

图1

（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’ B. ab、cd

C. a”b”、c”d” D. AB、CD

（2）AB、CD直线的水平投影应标记为（ B ）。

A. a’b’、c’d’ B. ab、cd

C. a”b”、c”d” D. AB、CD

（3）AB、CD直线的侧面投影应标记为（ C ）。

A. a’b’、c’d’ B. ab、cd

C. a”b”、c”d” D. AB、CD

（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’ B. p、q

C. p”、q” D. P、Q

（5.） P、Q平面的水平投影应标记为（ B ）。

A. p’、q’ B. p、q

C. p”、q” D. P、Q

（6） P、Q平面的侧面投影应标记为（ C ）。

A. p’、q’ B. p、q

C. p”、q” D. P、Q

（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）

A.一般位置直线或倾斜线 B. 侧平线

C. 正平线 D. 水平线

（8）直线CD在水平投影面上的投影反映实长，因此称之为（ B ） .

. A. 正平线 B. 水平线

C. 侧垂线 D. 侧平线

（9） 平面P在（ A）面上的投影具有积聚性，因此称之为正垂面。

A. 正面投影 B. 水平投影

C. 侧面投影 D. 一般位置

（10）平面Q在侧面投影面上的投影有积聚性，因此称之为（ C ）

A. 铅垂面 B. 正垂面

C. 侧垂面 D. 一般位置平面

3. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：

图 1

（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’ B. ab、cd

C. a”b”、c”d” D. AB、CD

（2）AB、CD直线的水平投影应标记为（ B ）。

A. a’b’、c’d’ B. ab、cd

C. a”b”、c”d” D. AB、CD

（3）AB、CD直线的侧面投影应标记为（ C ）。

A. a’b’、c’d’ B. ab、cd

C. a”b”、c”d” D. AB、CD

（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’ B. p、q

C. p”、q” D. P、Q

（5.） P、Q平面的水平投影应标记为（ B ）。 .

. A. p’、q’ B. p、q

C. p”、q” D. P、Q

（6） P、Q平面的侧面投影应标记为（ C ）。

A. p’、q’ B. p、q

C. p”、q” D. P、Q

（7） 直线AB的侧面投影具有积聚性，因此称之为（ B ）

A.一般位置直线或倾斜线 B. 侧垂线

C. 正平线 D. 水平线

（8）直线CD的水平投影面具有积聚性，因此称之为（ B ）

A. 正平线 B. 铅垂线

C. 侧垂线 D. 侧平线

（9） 平面P在（ C ）面上的投影具有积聚性，因此称之为侧垂面。

A. 正面投影 B. 水平投影

C. 侧面投影 D. 一般位置

（10）平面Q在正面投影面上的投影具有积聚性，因此称之为（ B ）

A. 铅垂面 B. 正垂面

C. 侧垂面 D. 一般位置平面

4．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：

图1

（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’ B. ab、cd

C. a”b”、c”d” D. AB、CD

（2）AB、CD直线的水平投影应标记为（ B ）。 .

. A. a’b’、c’d’ B. ab、cd

C. a”b”、c”d” D. AB、CD

（3）AB、CD直线的侧面投影应标记为（ C ）。

A. a’b’、c’d’ B. ab、cd

C. a”b”、c”d” D. AB、CD

（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’ B. p、q

C. p”、q” D. P、Q

（5.） P、Q平面的水平投影应标记为（ B ）。

A. p’、q’ B. p、q

C. p”、q” D. P、Q

（6） P、Q平面的侧面投影应标记为（ C ）。

A. p’、q’ B. p、q

C. p”、q” D. P、Q

（7） 直线AB的侧面投影具有积聚性，因此称之为（ B ）

A.一般位置直线或倾斜线 B. 侧垂线

C. 正平线 D. 水平线

（8）直线CD的水平投影面具有积聚性，因此称之为（ B ）

A. 正平线 B. 铅垂线

C. 侧垂线 D. 侧平线

（9） 平面P在（ C ）面上的投影具有积聚性，因此称之为侧垂面。

A. 正面投影 B. 水平投影

C. 侧面投影 D. 一般位置

（10）平面Q在侧面投影面上的投影反映实形，因此称之为（ B ）

A. 铅垂面 B. 侧平面

C. 侧垂面 D. 一般位置平面

5. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题： .

.

图 1

（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’ B. ab、cd

C. a”b”、c”d” D. AB、CD

（2）AB、CD直线的水平投影应标记为（ B ）。

A. a’b’、c’d’ B. ab、cd

C. a”b”、c”d” D. AB、CD

（3）AB、CD直线的侧面投影应标记为（ C ）。

A. a’b’、c’d’ B. ab、cd

C. a”b”、c”d” D. AB、CD

（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’ B. p、q

C. p”、q” D. P、Q

（5.） P、Q平面的水平投影应标记为（ B ）。

A. p’、q’ B. p、q

C. p”、q” D. P、Q

（6） P、Q平面的侧面投影应标记为（ C ）。

A. p’、q’ B. p、q

C. p”、q” D. P、Q

（7） 直线AB的水平投影具有积聚性，因此称之为（B）

A.一般位置直线或倾斜线 B. 铅垂线

C. 正平线 D. 水平线 .

. （8）直线CD的三面投影均不反映实长，因此称之为（ A ）

A. 一般位置直线或倾斜线 B. 铅垂线

C. 侧垂线 D. 侧平线

（9） 平面P在（ A ）面上的投影具有积聚性，因此称之为正垂面。

A. 正面投影 B. 水平投影

C. 侧面投影 D. 一般位置

（10）平面Q的侧面投影具有积聚性，因此称之为（ C ）

合集下载

最新国家开放大学电大《机械制图》机考标准题库及答案2（试卷号2415）

最新国家开放大学电大《机械制图》机考标准题库及答案2（试卷号2415）

最新国家开放大学电大《机械制图》机考标准题库及答案2（试卷号2415）

最新国家开放大学电大《机械制图》机考标准题库及答案2（试卷号：2415）

盗传必究试卷总分:100分答题时间:60分钟2415机械制图题库一一、单项选择题（每题3分，共30分）

根据图1所示AB、CD直线和P、Q平面，选择回答如下题：

图11.AB、CD直线的正面投影应标记为（）。

A.a’b’、c’d’B.ab、cdC.a”b”、c”d”D.AB、CD2.AB、CD直线的水平投影应标记为（）。

A.a’b’、c’d’B.ab、cdC.a”b”、c”d”D.AB、CD3.AB、CD直线的侧面投影应标记为（）。

A.a’b’、c’d’B.ab、cdC.a”b”、c”d”D.AB、CD4.P、Q平面的正面投影应标记为（）。

A.p’、q’B.p、qC.p”、q”D.P、Q5.P、Q平面的水平投影应标记为（）。

A.p’、q’B.p、qC.p”、q”D.P、Q6.P、Q平面的侧面投影应标记为（）。

A.p’、q’B.p、qC.p”、q”D.P、Q7.直线AB的侧面投影具有积聚性，因此称之为（）

A.一般位置直线或倾斜线B.侧垂线C.正平线D.水平线8.直线CD的水平投影面具有积聚性，因此称之为（）

A.正平线B.铅垂线C.侧垂线D.侧平线9.平面P在（）面上的投影具有积聚性，因此称之为侧垂面。

A.正面投影B.水平投影C.侧面投影D.一般位置10.平面Q在侧面投影面上的投影反映实形，因此称之为（）

A.铅垂面B.侧平面C.侧垂面D.一般位置平面二、判断题（每题2分，共20分）

根据图2所示切割体的水平投影和侧面投影，判断(1)~(9)问题的正确与否，根据图3，判断(10)问题的正确与否。

图2（1）其基本体是圆柱体。（√）

（2）有两个圆柱体，半径大小不同，上面的圆柱体半径大（×）

（3）用两个平面来切割该圆柱体。（×） （4）截切圆柱体的平面有两个侧垂面和一个正平面。（√）

精选2020年《机械制图》完整版考核题库388题(含答案)

精选2020年《机械制图》完整版考核题库388题(含答案)

2020年《机械制图》期末考试388题【含答案】

一、选择题

1．已知立体的主.俯视图，正确的左视图是（ C ）。

(a) (b) (c) (d)

2．根据主.俯视图，判断主视图的剖视图哪个是正确的。（ C ）

3．已知圆柱截切后的主.俯视图，正确的左视图是（ C ）。

4．管螺纹的代号是（ C ）

A. B B.Tr C.G D. M

5．外螺纹的大径用（ B ）符号表示。

A. D B. d C.D1 D.d1

6．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图 B.主视图 C.俯视图 D.任一视图

7．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体 B. 正五面体的五面体 C. 正正六面体的六个面 D. 正三面体的三个面

8．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影

C.三个投影 D．四个投影

9．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示： 非螺纹密封的管 螺纹，1/2"表示 公称直径 ，是 内 螺纹（内.外），

1.Φ36H8表示：Φ36是 基本尺寸 ，H8是 公差带代号 ，其中，H是 基本偏差代号 ，8是 公差等级 。

1.说明符号 的含义。

前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去6.3 除材料的方法获得的零件表面。

1.试画出主视图的外形。

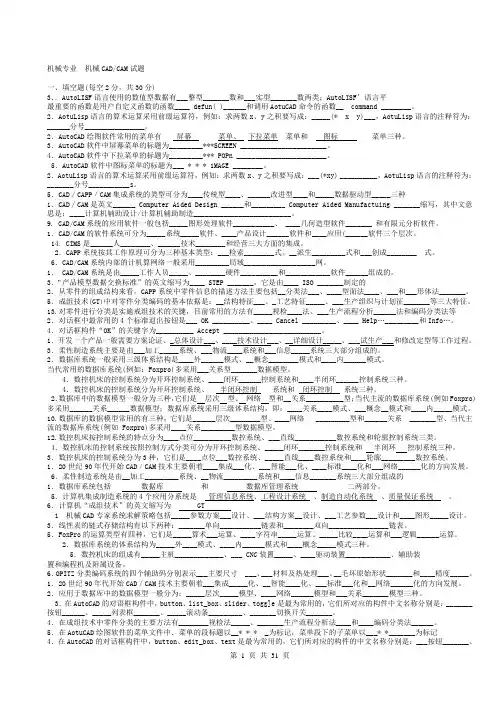

国家开放大学2020年春季学期电大考试机械专业 机械CADCAM试题及答案

国家开放大学2020年春季学期电大考试机械专业 机械CADCAM试题及答案

第 1 页 共 31 页

机械专业 机械CAD/CAM试题

一、填空题(每空2分，共30分)

3．．AutoLISF语言使用的数值型数据有___整型_______数和___实型_______数两类；AutoLISF’语言平

最重要的函数是用户自定义函数的函数____ defun( )______和调用AotuCAD命令的函数__ command ________。

2．AotuLisp语言的算术运算采用前缀运算符，例如：求两数x、y之积要写成：_____(* x y)___，AotuLisp语言的注释符为：______分号________________。

2．AutoCAD绘图软件常用的菜单有 屏幕 菜单、 下拉菜单 菜单和 图标 菜单三种。

3．AutoCAD软件中屏幕菜单的标题为_________***SCREEN _______________________。

4．AutoCAD软件中下拉菜单的标题为_________*** POPn ________________________。

5．AutoCAD软件中图标菜单的标题为___ * * * 1MAGE ________。

2．AotuLisp语言的算术运算采用前缀运算符，例如：求两数x、y之积要写成：___(*xy) __________，AotuLisp语言的注释符为：_______分号___________s。

5．CAD／CAPP／CAM集成系统的类型可分为____传统型____、______改进型____和_____数据驱动型_____三种

1．CAD／CAM是英文______ Computer Aided Design ______和_________ Computer Aided Manufactuing _______缩写，其中文意思是：____计算机辅助设计/计算机辅助制造__________________________。

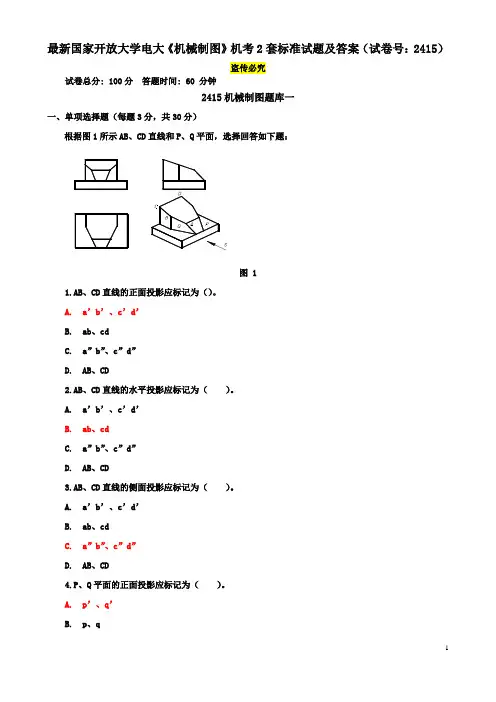

最新国家开放大学电大《机械制图》机考2套标准试题及答案1
