电气自动化专业期末考试复习题三判断题

电气自动化测试题含答案一、单选题（共47题，每题1分，共47分）1.所有电气设备的保护线或保护零线，均应按（）方式接在零干线上。

A、串联B、任意联接C、并联D、混联正确答案：C2.串励直流电动机，当负载增大时，其转速下降很多，其机械特性称为（）特性。

A、硬B、较硬C、软D、较软正确答案：C3.室外安装的变压器的周围应装设高度不低于（）m的栅栏。

A、1.7B、1C、1.2D、1.5正确答案：D4.线圈中自感电动势的大小与线圈（）无关。

A、电流的变化率B、电阻C、匝数D、周围的介质正确答案：B5.GL系列感应型过电流继电器，电磁元件构成（）保护。

A、带时限过电流B、电流速断C、过负荷D、限时电流速断正确答案：B6.敷设室内、电缆沟等要求屏蔽的场所的控制电缆是（）A、KVVPB、KVV22C、KVVRD、KVV正确答案：A7.磁通的单位是（）。

A、A/mB、BmC、WbD、T正确答案：C8.IT系统属于( )系统。

A、PE线与N线全部分开的保护接零B、PE线与N线共用的保护接零C、PE线与N线前段共用后段分开的保护接零D、保护接地正确答案：D9.真空断路器每次分、合闸时，（）都会有一次伸缩变形，他的寿命决定了真空断路器的机械寿命。

A、波纹管B、导电杆C、触头正确答案：A10.钻夹头的松紧必须用专用( )，不准用锤子或其它物品敲打。

A、扳子B、工具C、钳子D、钥匙正确答案：D11.停车时产生振荡的原因常常由于（）环节不起作用。

A、电压负反馈B、电流负反馈C、电流截止负反馈D、桥型稳定正确答案：D12.机电工程现场焊接时，电焊机至焊钳的连接电线宜选用（）A、BXB、BVC、BVVD、RVV正确答案：D13.保护接零的有效性是当设备发生故障时（）使保护装置动作。

A、过载电压B、短路电流C、额定电压D、接地电流正确答案：B14.当电压为250～300V以内时，以（）频率的电流对人体的危险最大。

A、直流B、20HzC、100 HzD、50～60Hz正确答案：D15.对地电压就是带电体与( )之间的电压。

2014级电气自动化技术专业《电子技术基础》复习资料一、填空题。

1、二极管工作在正常状态时，若给其施加正向电压时，二极管导通,若施加反向电压时，则二极管截至，这说明二极管具有单向导电性。

2、晶体管从内部结构可分为 NPN型和PNP型。

3、NPN型硅晶体管处于放大状态时，在三个电极电位中，其电位高低关系为VC ＞VB＞VE，基极和发射极电位之差约等于。

4、在晶体管放大电路中，测得I C=3mA，I E=，则I B= ， = 100。

5、按晶体管在电路中不同的连接方式，可组成共基、共集和共射三种基本放大电路；其中共集电路输出电阻低，带负载能力强；共射电路兼有电压放大和电流放大作用。

6、晶体管在电路中若用于信号的放大应使其工作在放大状态。

若用作开关则应工作在饱和和截至状态，并且是一个无触点的控制开关。

7、组合逻辑电路是指任何时刻电路的输出仅由当时的输入状态决定。

8、用二进制表示有关对象的过程称为编码。

9、n个输出端的二进制编码器共有 2n个输入端，对于每一组输入代码，有1个输入端具有有效电平。

10、画晶体管的微变等效电路时，其B、E两端可用一个线性电阻等效代替，其C、E两端可以用一个可控电流源等效代替。

11、1位加法器分为半加器和全加器两种。

12、多级放大器的级间耦合方式有3种，分别是直接耦合、阻容耦合和变压器耦合。

13、多级放大电路的通频带总是比单级放大电路的通频带窄。

14、反馈是把放大器的输出量的一部分或全部返送到输入回路的过程。

15、反馈量与放大器的输入量极性相反，因而使 净输入量 减小的反馈，称为 负反馈 。

为了判别反馈极性，一般采用 瞬时极性法 。

16、三端集成稳压器CW7806的输出电压是 6 V 。

17、施加深度负反馈可使运放进入 线性 区，使运放开环或加正反馈可使运放进入 非线性 区。

18、逻辑功能为“全1出0，见0出1”的逻辑门电路时 与非 门。

19、一个二进制编码器若需要对12个输入信号进行编码，则要采用 4 位二进制代码。

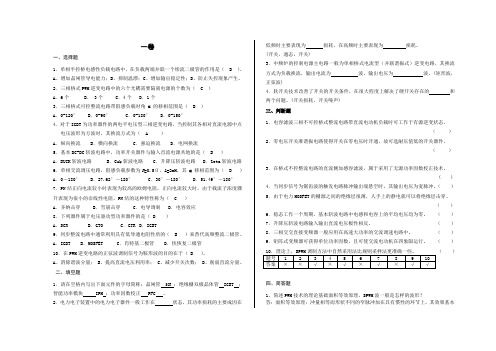

一卷一、选择题1．单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的作用是（ D ）。

A、增加晶闸管导电能力；B、抑制温漂；C、增加输出稳定性；D、防止失控现象产生。

2．三相桥式PWM逆变电路中的六个光耦需要隔离电源的个数为（ C ）A．6个 B． 3个 C．4个D．1个3．三相桥式可控整流电路带阻感负载时角α的移相范围是（ B ）A．0-120° B．0-90° C．0-180° D．0-150°4．对于IGBT为功率器件的两电平电压型三相逆变电路，当控制其各相对直流电源中点电压波形为方波时，其换流方式为（ A ）A．纵向换流 B．横向换流 C．强迫换流 D．电网换流5．基本DC-DC斩波电路中，功率开关器件与输入直流电源共地的是（ B ）A．BUCK斩波电路 B．Cuk斩波电路 C．升降压斩波电路 D．Zeta斩波电路6．单相交流调压电路，阻感负载参数为R=0.5Ω，L=2mH，其α移相范围为（ D ）A．0－180° B．27.62°－180° C．30°－180° D．51.49°－180°7．PN结正向电流较小时表现为较高的欧姆电阻，正向电流较大时，由于载流子浓度骤升表现为很小的非线性电阻，PN结的这种特性称为（ C ）A．齐纳击穿 B．雪崩击穿 C．电导调制D．电容效应8．下列器件属于电压驱动型功率器件的是（ D ）A．SCR B．GTO C．GTR D．IGBT9．同步整流电路中通常利用具有低导通电阻性质的（ B ）来替代高频整流二极管。

A．IGBT B．MOSFET C．肖特基二极管D．快恢复二极管10．在PWM逆变电路的正弦波调制信号为鞍形波的目的在于（ B ）。

A、消除谐波分量；B、提高直流电压利用率；C、减少开关次数；D、削弱直流分量。

二、填空题1．请在空格内写出下面元件的字母简称：晶闸管SCR；绝缘栅双极晶体管IGBT ；智能功率模块 IPM ；功率因数校正 PFC 。

电气自动化考试试卷一、填空题 二、选择题 三、判断题 四、 简答题 五、综合题 总成绩说明： 本试卷总分100分，考试时间90分钟，考试开始后30分钟可以交卷。

一、填空题(每空0.5分，共40分)1 、双闭环调速系统包括 环和环， 其中内环为， 外环。

2、变频器所采用的制动方式一般有 、、等几种。

答案：能耗制动；回馈制动；直流制动3、STEP7中有 、、、、五种定时器。

答案： S-ODT 、S-ODT S 、S-PULSE 、S-PEXT 、S-OFFDT4、西门子6SE70变频器控制字中OFF1 、OFF2 、OFF3这时个停机命令的优先级排序 为 。

答案： off2>off3>off15 、PLC 有 、、三种运行模式。

答案：停机、运行、可编程运行；6 、变压器并联运行的条件 、、、。

答案：电压相等、变比相等、连接组别相同、阻抗电压7、电动机的运行方式有 、、 三种。

答案：连续、短时、断续8、最基本的逻辑运算是指 、 、 非 三种功能。

答案：与；或9、三相半波可控整流电路的移相范围是 。

答案： 150010、由可控硅电路控制的电动机负载，为使电流连续，可通过 的方法。

答案：反向并联续流二极管11、计算机系统中，信息的传送是通过 进行的。

答案：总线 12 、矢量变换控制的基本思想是通过数学变换把三相电动机的定子电流分解成两个分 量 和 。

答案：励磁分量；转矩分量13、同一电源中，三相对称负载作△联接时，消耗的功率是它作 Y 联接时的 倍。

答案： 314、常见的局域网拓扑结构有 、、、。

答案：星形；环形；树形；总线形 15 、软启动设备采用原理， 通过改变晶闸管的， 自动将启动电压从初 始值 到额定电压。

答案：晶闸管交流调压；控制角；平稳升高16、电力场效应晶体管有三个引脚，分别为 、、。

为 答案：电流；速度；电流环；速度环答案：源极 S ；栅极 G ；漏极 D 17 、PLC 内部有许多辅助继电器，其作用相当于继电接触控制系统中的 答案：中间继电器 18、自动控制系统的动态性能指标有 、 、 。

专业 电气工程及其自动化注意事项：1.满分100分。

要求卷面整洁、字迹工整、无错别字。

2.考生必须将“学生姓名”和“学号”完整、准确、清楚地填写在试卷规定的地方，否则视为废卷。

3.考生必须在签到表上签到，否则若出现遗漏，后果自负。

（共 25 题，每题 2 分，共 50 分）1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（ ）度。

A 、180°， B 、60°， c 、360°， D 、120°2、α为（ ） 度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A ，0度，B ，60度，C ，30度，D ，120度，3、晶闸管触发电路中，若改变 （ ） 的大小，则输出脉冲产生相位移动，达到移相控制的目的。

A 、同步电压，B 、控制电压，C 、脉冲变压器变比。

4、可实现有源逆变的电路为 （ ）。

A 、三相半波可控整流电路，B 、三相半控桥整流桥电路，C 、单相全控桥接续流二极管电路，D 、单相半控桥整流电路。

5、在一般可逆电路中，最小逆变角βmin 选在下面那一种范围合理 （ ） 。

A 、30º-35º， B 、10º-15º， C 、0º-10º， D 、0º。

6、在有源逆变电路中，逆变角β的移相范围应选 （ ） 为最好。

A 、β=90º∽180º， B 、β=35º∽90º， C 、β=0º∽90º，7、下面哪种功能不属于变流的功能（ ）A 、有源逆变B 、交流调压C 、变压器降压D 、直流斩波8、三相半波可控整流电路的自然换相点是( ) A 、交流相电压的过零点；B 、本相相电压与相邻相电压正、负半周的交点处；C 、比三相不控整流电路的自然换相点超前30°；D 、比三相不控整流电路的自然换相点滞后60°。

电气工程及其自动化专业《电工与电子技术》第二学期期末考试题试卷及答案（第1套试题）题 号 一 二 三 四 五 总 分得 分一、选择题。

1．把连接发电厂与电力用户之间的中间环节叫做（ A ）； A ．电力网； B ．电力系统； C ．输电网； D ．配电网；2．把电力用户从两个及以上方向取得电能的电力网叫做（ B ）； A ．开式电力网； B ．闭式电力网；3．三类负荷对供电可靠性的要求是（ ）。

A 、任何时候都不能突然停电。

B 、一般情况下不能突然停电。

C 、可以随时突然停电。

4．磁电式电工仪表一般用来测量（ ）电流、电压。

A ．交流；…○…………○………装…………○…………订…………○…………线…………○………… 院系： 专业班级： 学号： 姓名： 座位号：B．直流；5．感应式电工仪表一般用来测量（ A ）。

A．电能量；B．电功率；6．电磁式仪表的优点是（）测量直流，（）测量交流。

A．能；B．不能；7．二进制数01111转换为十进制数为( A )；A．15；B．21；C．18；8．8421BCD码0111表示十进制数为( B )；A．8；B．7；C．42；9．欲表示十进制数的8个数码,需要二进制数码的位数是( B )；A．2位；B．3位；C．4位；10．逻辑函数式A+AC,化简后结果是( )；A．C；B ．A ；C ．AC ；11．逻辑函数式F=ABC+ABC 的逻辑值为( )； A ．0； B ．1； C ．ABC ；12．基本RS 触发器电路中，触发脉冲消失后，其输出状态( B )； A ．恢复原状态； B ．保持原状态； C ．出现新状态；13．三输入D 、E 、F 或门的逻辑表达式为( A )； A ．D+E+F ； B ．D+E ； C ．F E D ++；14．触发器的状态是Q=1,Q =0,称为（ A ）； A ．“1”态； B ．“0”态； C ．两个都不是；15．JK 触发器,当J=0,K=1时,其输出状态是( A )； A ．Q=0； B ．Q=1； C ．不确定；二、填空题。

电气自动化考试题与答案一、单选题（共47题，每题1分，共47分）1.三相交流异步电动机额定转速（）。

A、等于同步转速B、小于转差率C、大于同步转速D、小于同步转速正确答案：D2.（）的主要成分是干冰。

A、“1211”灭火器B、干粉灭火器C、二氧化碳灭火器D、泡沫灭火器正确答案：C3.对于KYN××800-10型高压开关柜，当（）时，小车可以由定位状态转变为移动状态。

A、接地开关摇把未拔出B、断路器处于断开状态C、断路器处于合闸状态正确答案：B4.室外安装的变压器的周围应装设高度不低于（）m的栅栏。

A、1.7B、1C、1.5D、1.2正确答案：C5.振荡回路中的电容器要定期检查，检测时应采用（）进行。

A、接地电阻测量仪B、万用表C、兆欧表D、电桥正确答案：C6.三相异步电动机，若要稳定运行，则转差率应（）临界转差率。

A、等于B、大于C、小于正确答案：C7.高压绝缘棒应一年进行一次耐压试验，高压验电器应（）进行一次耐压试验。

A、三年B、一年C、3个月D、6个月正确答案：D8.停车时产生振荡的原因常常由于（）环节不起作用。

A、电压负反馈B、桥型稳定C、电流截止负反馈D、电流负反馈正确答案：B9.防火墙两侧长度不小于（）内的电缆应涂刷防火涂料或缠绕防火包带。

A、1mB、5mC、2.5mD、2m正确答案：D10.光纤布线的检测比例是（）。

A、50%B、10%C、30%D、100%正确答案：D11.电压互感器工作时，其高压绕组与被测电路并联，低压绕组与测量仪表的电压线圈（）。

A、混联B、并联C、串联正确答案：B12.三相变压器绕组的连接形式有星形接法（Y接）、（）曲折形接法（Z 接）A、串联接法B、并联接法C、三角形接法（D接）正确答案：C13.在NPN型晶体三极管放大电路中，如将其基极与发射极短路，三极管所处的状态是（）。

A、无法判定B、放大C、饱和D、截止正确答案：D14.八极三相异步电动机的定子圆周对应的电角度为（）。

电气自动化测试题（含参考答案）一、单选题（共47题，每题1分，共47分）1.支架上水平敷设电缆每隔（）进行固定，电缆首末两端及转弯处、电缆接头处必须固定。

A、1-2mB、2-5mC、5-10mD、10-15m正确答案：C2.对免维护蓄电池现场进行电池容量校核工作，以0.1C10的恒定放电电流进行放电，放电的容量不得低于（）放电容量的95%。

A、6hB、8hC、10hD、12h正确答案：C3.在交流电路中（）平均值。

A、电流才有B、电压、电动势、电流都有C、电压才有D、电动势才有正确答案：B4.电流互感器的额定二次电流一般为( )A。

A、5B、10C、15正确答案：A5.在自动控制系统中，给定值随时间而不断变化，并且预先不能确定它的变化规律，这种系统成为（）控制系统。

A、随动B、定值C、复合D、程序正确答案：A6.数字式触发电路中如UK＝O时，脉冲频率f＝13kHz，UK＝10V时，f＝（） kHz。

A、130B、1300C、1.3D、13正确答案：A7.三相异步电动机采用能耗制动时，当切断电源后，将（）。

A、定子绕组送入直流电B、转子回路串入电阻C、转子绕组进行反接D、定子任意两相绕组进行反接正确答案：A8.防火墙两侧长度不小于（）内的电缆应涂刷防火涂料或缠绕防火包带。

A、2.5mB、2mC、1mD、5m正确答案：B9.GW4-35/2000隔离开关分、合闸时，其两个闸刀的运动方式为（）。

A、垂直旋转式B、水平转动式C、插入式正确答案：A10.CPU通过总线来完成数控处理和实时控制任务。

（）存放着CNC系统程序，其他程序或数据存放在RAM内，并由后备电池来保存。

A、CPUB、RAMC、ROMD、EPROM正确答案：D11.( )测量前应清理干净，并将两量爪合并，检查游标卡尺的精度情况。

A、千分尺B、卷尺C、游标卡尺D、钢直尺正确答案：C12.外部存储器堆栈的存取规则是（）A、后进先出B、快进先出C、同进同出D、先进先出正确答案：A13.当Rˊ＝Ri时，电路阻抗匹配，振荡器的工作状态叫做（）。

电气自动化技术期末考试基本信息：[矩阵文本题] *1. 真空断路器具有结构简单、工作可靠、分断容量大、动作速度快、绝缘强度高、整机修工作量小等诸多优点。

[判断题] *对(正确答案)错2. 电力机车接地继电器须采用人工手动恢复。

[判断题] *对(正确答案)错答案解析：电力机车接地继电器须采用人工手动恢复。

3. 自动开关在轻微过载时，也能得到有效地保护。

[判断题] *对错(正确答案)答案解析：自动开关在轻微过载时，不能得到有效地保护。

4. 自动开关可用于频繁地接通和断开电路。

[判断题] *对错(正确答案)答案解析：自动开关可用于不频繁地接通和断开电路。

5. 主断路器是用来接通或开断电力机车电路的。

[判断题] *对错(正确答案)答案解析：主断路器是用来接通或开断及保护电力机车电路的。

6. 导体的电阻值与导体的材料有关。

[判断题] *对(正确答案)错7. 甲、乙两电炉额定电压都是220V，但甲的功率是1000W，乙的功率是2000W，其中乙电炉的电阻较大。

[判断题] *对错(正确答案)答案解析：甲、乙两电炉额定电压都是220V，但甲的功率是1000W，乙的功率是2000W，其中乙电炉的电阻较小。

8. 电容器具有阻止交流电通过的能力。

[判断题] *对错(正确答案)答案解析：电容器具有通交隔直的能力。

9. 直流电弧比交流电弧容易熄灭。

[判断题] *对错(正确答案)答案解析：直流电弧比交流电弧不容易熄灭。

10. 模拟信号是指时间上离散、幅值上也离散的信号。

[判断题] *对错(正确答案)答案解析：数字信号是指时间上离散、幅值上也离散的信号。

11. 数字信号是指时间上连续而幅值上也连续的信号。

[判断题] *对错(正确答案)答案解析：模拟信号是指时间上连续而幅值上也连续的信号。

12. 电压互感器副边可以短路。

[判断题] *对错(正确答案)答案解析：电压互感器副边不可以短路。

13. 电力机车上主按键开关钥匙只有在辅助开关处处于断开位时才能插入或取出。

电气自动化专业期末专业课程综合考试题库(一)填空题（150空请将正确的答案填在横线空白处）。

1.电场中A点的电位就等于A点到___________的电压,而从A点到B点的电压就等于该两点之间的___________.2.电路通常有____________、______________和____________三种状态。

3.电动势的方向规定,在电源__________，由________指向__________。

4.在电阻串联电路中,流过各电阻的____________都相等，而各电阻的______________及_________的分配则与电阻值成正比。

5.交流电的三要素是指_________________、______________和________________。

6.正弦交流电路中的三种纯电路是纯________电路、纯__________电路和纯________电路。

7.正弦交流电路中的三种电功率是_________功率、____________功率和__________功率。

55.两个同频率正弦量之间的相位关系通常有__________、__________、_________和__________ 四种。

8.分析正弦交流电路常用的三种三角形是_________三角形、__________三角形和__________三角形。

9.正弦交流电路中,负载的三种电路性质分别是_________性、________性和_________性。

10.在三相四线制供电系统中,线电压为相电压的________倍,线电压在相位上_________对应相电压________________.11.三相电源作△连接时,线电压为相电压的__________倍。

12.用兆欧表测量电气设备的绝缘电阻前,必须先___________电源,再将被测设备进行充分的____________ 处理。

13.低压验电笔适用的电压范围是____________。
