太阳能光伏发电系统

太阳能光伏发电系统概述太阳能光伏发电系统是一种利用太阳能直接转化为电能的发电方式。

该系统主要由光伏电池组、控制器、逆变器、储能装置和配电设备等组成。

太阳能光伏发电系统具有环境友好、可再生能源等优势，被广泛应用于家庭、工业和农村等领域。

太阳能光伏发电系统的核心是光伏电池组。

光伏电池是一种能够将太阳能转化为电能的半导体器件。

常见的光伏电池主要有单晶硅电池、多晶硅电池和薄膜太阳能电池。

光伏电池通过吸收太阳辐射光的光子，将其转化为电子和空穴，形成电压和电流。

控制器是太阳能光伏发电系统的调节器，用于控制光伏电池组的充电和放电过程。

控制器具有过充保护、过放保护、过载保护和短路保护等功能，以保证光伏电池组的安全运行和延长使用寿命。

逆变器是太阳能光伏发电系统的重要组成部分，用于将直流电转化为交流电。

逆变器能够将光伏电池组产生的直流电转换为家庭或工业用电所需的交流电，并能适应电网频率和电压波动。

储能装置是太阳能光伏发电系统的重要组成部分，用于储存电能。

储能装置可以是蓄电池组，也可以是超级电容器。

蓄电池组可以将白天产生的多余电能储存起来，供夜晚或阴雨天使用，以实现24小时不间断供电。

配电设备用于将太阳能光伏发电系统产生的电能连接到家庭或工业用电系统中。

配电设备包括电源开关、电流互感器和电表等，用于确保电能的安全供应和计量使用。

太阳能光伏发电系统的工作原理是光伏效应。

当光照射到光伏电池上时，光子会激发光伏电池中的电子，使其从价带跃迁到导带中，形成电压和电流。

通过控制器和逆变器的调节，将直流电转化为交流电，并将其连接到电网或用于自用。

太阳能光伏发电系统具有许多优势。

首先，它是一种清洁能源，不会产生污染物和温室气体。

其次，太阳能是一种可再生能源，源源不断地提供电能，不会耗尽。

此外，太阳能光伏发电系统可以在贫瘠的地区使用，有利于推动农村发展。

最后，太阳能光伏发电系统可以降低电力供应成本，节约能源开支。

然而，太阳能光伏发电系统也存在一些挑战。

太阳能光伏发电系统的组成部分太阳能光伏发电系统是一种利用太阳能将光能转化为电能的技术。

它由多个组成部分组成，每个部分都在不同程度上发挥着关键作用。

下面将介绍太阳能光伏发电系统常见的组成部分。

第一部分：太阳能光伏电池板太阳能光伏电池板是太阳能光伏发电系统中最关键的组件，它通过在光线下将太阳能转化为直流电能。

光伏电池板通常由硅材料制成，具有多个小型太阳能电池组成的芯片。

光伏电池板的性能直接影响到系统的整体发电效率。

第二部分：逆变器逆变器是太阳能光伏发电系统中不可或缺的组件之一。

逆变器负责将光伏电池板发出的直流电能转换成交流电能，以供家庭或工业用电。

逆变器还可以实现功率调整和电网连接功能，确保太阳能发电系统的稳定运行。

第三部分：电池储能系统（可选）虽然光伏电池板可以将太阳能直接转化为电能，但太阳能并不是一种持续不断的能源源泉。

在夜间或阴天，光伏发电系统无法正常发电。

为了解决这个问题，一些光伏发电系统会安装电池储能系统，将白天获得的电能储存起来，在需要时供电使用。

第四部分：电网连接装置太阳能光伏发电系统可以通过电网连接装置将多余的电能输送到电网中。

当太阳能发电系统产生的电能超过使用需求时，电网连接装置可以将多余的电能供应给周围的电网。

反之，当太阳能发电系统无法满足需求时，电网连接装置可以从电网中获取所需的电能。

第五部分：监控系统为了确保太阳能光伏发电系统的正常运行，监控系统是必不可少的。

监控系统可以实时监测光伏电池板的发电情况、逆变器的工作状态、电池储能系统的电量等重要参数。

一旦出现故障或异常，监控系统将及时发出警报，以便及时进行维修和优化。

总结：太阳能光伏发电系统的组成部分包括太阳能光伏电池板、逆变器、电池储能系统、电网连接装置和监控系统等。

这些部分相互配合，使得太阳能光伏发电系统能够高效地将太阳能转化为电能，并满足家庭或工业用电需求。

随着科技的进步和创新，太阳能光伏发电系统的各个组成部分也在不断发展和完善，为可持续能源的利用提供了更广阔的前景。

太阳能光伏发电系统I. 研究背景和目的- 太阳能光伏发电系统的定义和作用- 研究的目的和意义II. 太阳能光伏发电系统的原理- 光伏发电原理- 光伏元件的组成和特点- 太阳能光伏发电系统的结构和分类III. 太阳能光伏发电系统的组成和配置- 光伏电池板- 逆变器和电池组件- 控制器和监测系统- 网络接入和储能系统IV. 太阳能光伏发电系统的应用和发展趋势- 太阳能光伏发电系统在不同场景的应用- 太阳能光伏发电系统的发展历程和趋势- 太阳能光伏发电系统的优势和挑战V. 太阳能光伏发电系统的经济效益和环保特点- 太阳能光伏发电系统的成本和投资回收期- 太阳能光伏发电系统的环保特点- 太阳能光伏发电系统对经济和社会的贡献VI. 结论和建议- 总结太阳能光伏发电系统的优势和应用前景- 提出对太阳能光伏发电系统的未来发展建议第一章：研究背景和目的随着全球对于环保的需求和对能源消耗的担忧，太阳能光伏发电系统的应用逐渐升温。

太阳能光伏发电系统利用太阳能将沐浴在日光下的电池板转化为电能，再通过逆变器将其转换为交流电，从而实现为家庭、企业以及公共事业提供电力的作用。

因此，深入了解太阳能光伏发电系统的结构、工作原理、优势和发展趋势成为极为必要的事情。

本章将介绍太阳能光伏发电系统的定义和作用，以及本文研究的目的和意义。

1.1 太阳能光伏发电系统的定义和作用太阳能光伏发电系统是一种基于光伏效应的发电技术。

它通过太阳能将电池板转化为电能，再通过逆变器将其转换为交流电，从而为人们提供电力。

与传统的发电方式相比，太阳能光伏发电系统具有环保、无噪音、无排放、可再生等优点，因而备受人们的青睐。

太阳能光伏发电系统主要采用硅材料制成的光伏电池板，因其高效率和稳定性较高，被广泛应用于家庭、企业和公共事业等领域。

1.2 研究目的和意义太阳能光伏发电系统因其环保、无噪音、无排放、可再生等特点，备受各地政府和标准化机构的青睐，逐渐成为了乃至未来的主要电力来源之一。

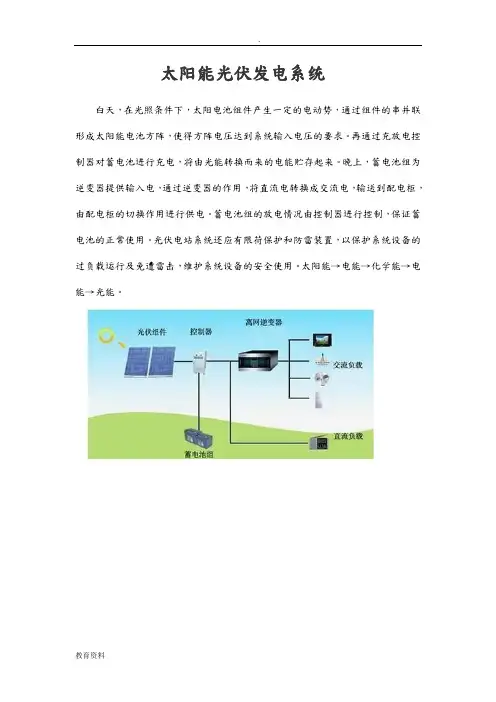

太阳能光伏发电系统白天，在光照条件下，太阳电池组件产生一定的电动势，通过组件的串并联形成太阳能电池方阵，使得方阵电压达到系统输入电压的要求。

再通过充放电控制器对蓄电池进行充电，将由光能转换而来的电能贮存起来。

晚上，蓄电池组为逆变器提供输入电，通过逆变器的作用，将直流电转换成交流电，输送到配电柜，由配电柜的切换作用进行供电。

蓄电池组的放电情况由控制器进行控制，保证蓄电池的正常使用。

光伏电站系统还应有限荷保护和防雷装置，以保护系统设备的过负载运行及免遭雷击，维护系统设备的安全使用。

太阳能→电能→化学能→电能→光能。

一、系统简介光伏发电是根据光生伏特效应原理，利用太阳电池将太阳光能直接转化为电能。

不论是独立使用还是并网发电，光伏发电系统主要由太阳电池板（组件）、控制器和逆变器三大部分组成，它们主要由电子元器件构成，不涉及机械部件，所以，光伏发电设备极为精炼，可靠稳定寿命长、安装维护简便。

理论上讲，光伏发电技术可以用于任何需要电源的场合，上至航天器，下至家用电源，大到兆瓦级电站，小到玩具，光伏电源可以无处不在。

光伏发电系统按安装容量可分为下列三种系统：1. 小型光伏发电系统：安装容量小于或等于1MWp；2. 中型光伏发电系统：安装容量大于1MWp和小于或等于30MWp；3. 大型光伏发电系统：安装容量大于30MWp。

二、发电原理由于技术和材料原因，单一电池的发电量是十分有限的，实用中的太阳能电池是单一电池经串、并联组成的电池系统，称为电池组件。

单一电池是一只硅晶体二极管，根据半导体材料的电子学特性，当太阳光照射到由P型和N型两种不同导电类型的同质半导体材料构成的P-N结上时，在一定的条件下，太阳能辐射被半导体材料吸收，在导带和价带中产生非平衡载流子即电子和空穴。

同于P-N 结势垒区存在着较强的内建静电场，因而能在光照下形成电流密度J，短路电流Isc，开路电压Uoc。

若在内建电场的两侧面引出电极并接上负载，理论上讲由P-N结、连接电路和负载形成的回路，于是就有“光生电流”流过，太阳能电池组件就实现了对负载的功率P输出。

太阳能光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。

这种技术的关键元件是太阳能电池。

太阳能电池经过串联后进行封装保护可形成大面积的太阳电池组件，再配合上功率控制器等部件就形成了光伏发电装置。

太阳能光伏发电的优点是较少受地域限制，因为阳光普照大地;光伏系统还具有安全可靠、无噪声、低污染、无需消耗燃料和架设输电线路即可就地发电供电及建设周期短的优点。

一、太阳能光伏发电系统的分类太阳能光伏系统分为离网光伏发电系统、并网光伏发电系统和分布式光伏发电系统：1、离网光伏发电系统。

主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。

2、并网光伏发电系统就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电这后直接接入公共电网。

并网发电系统有集中式大型并网电站一般都是国家级电站，主要特点是将所发电能直接输送到电网，由电网统一调配向用户供电。

但这种电站投资大、建设周期长、占地面积大，还没有太大发展。

而分散式小型并网发电系统，特别是光伏建筑一体化发电系统，由于投资小、建设快、占地面积小、政策支持力度大等优点，是并网发电的主流。

3、分布式光伏发电系统，又称分散式发电或分布式供能，是指在用户现场或靠近用电现场配置较小的光伏发电供电系统，以满足特定用户的需求，支持现存配电网的经济运行，或者同时满足这两个方面的要求。

二、太阳能光伏系统的组成1、太阳能板：太阳能电池板是太阳能光伏系统中的核心部分，太阳能电池板的作用是将太阳的光能转化为电能后，输出直流电存入蓄电池中。

太阳能电池板是太阳能光伏系统中最重要的部件之一，其转换率和使用寿命是决定太阳电池是否具有使用价值的重要因素。

2、控制器：太阳能控制器是由专用处理器CPU、电子元器件、显示器、开关功率管等组成。

3、蓄电池：蓄电池的作用是在有光照时将太阳能电池板所发出的电能储存起来，到需要的时候再释放出来。

4、逆变器：太阳能的直接输出一般都是12VDC、24VDC、48VDC。

1、太阳能光伏发电系统的介绍1.1太阳能光伏系统简介从人类历史上而言，正因为有太阳的存在，所以在地球上才会拥有人类赖以生存的环境和人类能够出现并得以繁衍生存的原因，可见其对人类的发展有着十分重大的影响作用。

随着人类科学技术的不断发展，人们对太阳能源的利用不再局限于传统的耕种作物的光合作用，而是将其直接转换成为热能和电能等。

利用太阳能时，可以避免对环境的污染，不需要消耗地球上已有的资源，无论是安全性还是可靠性上，都是人类能源利用的首选。

从人类长远的发展战略而言，有效利用太阳能也有利于保护生态环境，产生更多的经济效益。

利用光伏发电系统，能够将太阳能进行有效的转换，从而为整个人类的生产生活提供清洁的电能，对人类社会的发展有着十分重要的影响意义。

经过长时间的研究和发展，我国已经形成了完整的太阳能电池组件的生产供应链，包括了电池组件的生产、制造、组装等各个环节。

我国一直重视对太阳能的利用，经过多年的努力，如今已经拥有世界上先进的光伏发电技术，并出口至全球各地，打造出具有竞争优势的中国品牌。

一般情况下，按照光伏发电系统不同的功能系统组成，可以将整个系统具体划分为太阳能电池、控制器、蓄电池以及逆变器。

按照其和电网是否连接的状态进行划分，又可以将其划分成为和电网连接或独立式的发电方式。

其中，独立式的发电方式主要是应用于农村民用方面，以家庭或村为单位，满足于用电需求量较少的情况，或者是十分偏远的地区，全国电网难以覆盖的地方，可以利用光伏发电来解决用电问题。

除此之外，和整个用电网络连接在一起的是并网式的光伏发电系统，这能够补充我国电能的不足，为我国工业和经济发展提供更加强力的基础保障。

我国长时间内都在大力发展清洁能源，水力发电、太阳能发电、潮汐发电等多找清洁能源发电方式的年发电量在总发电量中所占的比例越来越大。

1.2太阳能光伏发电系统类型按照光伏发电系统的结构形式和区域范围的不同，可以将其分为并网、微网以及独立发电系统这三种。

光伏发电系统太阳能光伏发电系统是利用太阳能转换为电能的一种能源利用方式。

随着科技的发展，太阳能已经成为人类能源利用的首选之一，因为它不会对环境造成污染，也不会消耗地球上的资源。

光伏发电系统是将太阳能进行有效转换的一种技术，可以为整个社会提供清洁的电能，对保护生态环境和经济发展都有着重要的影响。

我国已经形成了完整的太阳能电池组件的生产供应链，具有竞争优势的中国品牌也已经出口至全球各地。

光伏发电系统一般由太阳能电池、控制器、蓄电池以及逆变器等组成。

根据和电网是否连接的状态，可以将光伏发电系统划分为独立式和并网式两种发电方式。

独立式主要应用于农村民用，满足于用电需求量较少或偏远地区，而并网式则可以补充我国电能不足，为工业和经济发展提供基础保障。

我国一直在大力发展清洁能源，多种清洁能源发电方式的年发电量在总发电量中所占的比例越来越大。

根据光伏发电系统的结构形式和区域范围的不同，可以将其分为独立发电系统、微网发电系统和并网发电系统三种。

独立发电系统是为单个用户提供供电的系统，微网发电系统是一个较小的连网系统，而并网发电系统则是和整个电网系统进行统一连接，实现互补。

这些不同类型的光伏发电系统可以满足不同的用电需求，为人们的生产和生活提供清洁的电能。

1) 离网光伏蓄电系统是一种简单、适应性强的系统，能够在不同环境下发挥良好的作用。

然而，由于所使用的蓄电池较大，安装和搬运不便，且维护难度较大，因此限制了其使用范围。

2) 光伏并网发电系统的发电量取决于太阳光能辐射，因此会受到太阳照射角度和昼夜变化的影响而波动。

如果仅依靠自身的电量储存很可能无法满足用电需求，需要通过市电购电。

当电能充裕且用电需求量不大时，可以将多余的电力卖出，实现更好的经济效益。

3) A、B两种系统可以结合成混合系统，根据电网的电价来调整发电方案，实现更高的经济效益。

但是该系统必须形成一定规模，造价较高，运行成本难以控制。

1.3 太阳能光伏发电系统1.3.1 太阳能光伏发电系统的工作原理太阳能发电利用电池组件的半导体界面光生伏特效应将光能转换成电能。

太阳能光伏发电系统太阳能光伏发电又称太阳能发电，是利用太阳电池半导体材料的光伏效应，将太阳光辐射能直接转换为电能的一种新型发电系统。

一．太阳能光伏发电系统的原理太阳能光伏发电是依靠太阳能电池组件，光伏电池可直接将阳光转化为电。

光伏电池由半导体材料制成，当阳光照射到电池上时，部分光被半导体吸收。

被吸收的光的能量释放半导体中的电子，使得电子可以自由移动。

电子的迁移产生电流，此电流可以被提取用作电力。

二．太阳能光伏发电系统作用太阳能光伏发电系统，像一个小型的发电厂：发电系统通过光伏数组将接收来的太阳辐射能量经过高频直流转换后变成高压直流电，经过逆变器逆变后向用户端电器，负载源源不断地输出与电网电压同频、同相的正弦交流电流。

三．太阳能光伏发电系统组成太阳能发电系统由太阳能电池组、太阳能控制器、蓄电池（组）组成，逆变器。

各部分的作用为：（一）太阳能电池板：太阳能电池板是太阳能发电系统中的核心部分。

其作用是将太阳的辐射能力转换为电能，或送往蓄电池中存储起来，或推动负载工作。

（二）太阳能控制器：太阳能控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。

在温差较大的地方，合格的控制器还应具备温度补偿的功能。

其他附加功能如光控开关、时控开关都应当是控制器的可选项；（三）蓄电池：一般为铅酸电池，小微型系统中，也可用镍氢电池、镍镉电池或锂电池。

其作用是在有光照时将太阳能电池板所发出的电能储存起来，到需要的时候再释放出来。

（四）逆变器：太阳能的直接输出一般都是12VDC、24VDC、48VDC。

为能向220VAC的电器提供电能，需要将太阳能发电系统所发出的直流电能转换成交流电能，因此需要使用DC-AC逆变器。

四．太阳能光伏发电系统适用范围及预期节能减排效果太阳能光伏发电作为真正的无污染绿色可再生能源，得到我国政府和世界各国政府的大力推广和支持。

太阳能光伏发电系统通过产生无污染的绿色电能，从而达到补充，替代传统电力的目的。

简述四大光伏发电系统根据市面上现有的光伏发电项目，结合不同的应用场景，太阳能光伏发电系统可以大致分为四种类型：并网发电系统、离网发电系统、并离网储能系统和多种能源混合微网系统。

一、并网发电系统由光伏组件、并网逆变器、负载、双向电表、并网柜和电网组成。

并网发电系统示意图原理是将光伏组件产生的直流电通过逆变器转化为交流电，再供给到负载和接入电网。

这样，满足家庭负载的同时，多余的电还可以卖入电网。

其特点如下：1.与电网连接，电量部分或全部上传电网。

2.电网停电，光伏发电也停止。

因为逆变器都有防孤岛，也就是电网公司要求：电网停电，光伏电也必须立刻断电，主要是安全考虑。

3.晚上居民还是依靠市电。

4.没有储能装置。

二、离网发电系统和并网发电系统相对的，就是离网发电系统，由光伏组件、离网逆变器、蓄电池、负载等构成。

比较先进方案中已经将逆变器+蓄电池集成为一体设备，如离网储能一体机。

离网发电系统可以不依赖电网而独立运行，一般应用于偏僻地区、无电区、海岛、通讯基站和路灯等。

分体式离网发电系统示意图一体式离网发电系统示意图在有光照时将太阳能转化为电能，通过离网逆变器给负载供电，或给蓄电池充电。

或在没有光伏的情况下，也可以通过电网对蓄电池进行充电；在无光照时或电网停电时，可将蓄电池的电通过逆变器给交流负载供电。

其特点如下：1.不依靠电网的独立系统。

也就是，不管有没有市电，只要有太阳光照满足，离网系统就可以独立工作，就可以独立提供电能。

2.必须有储能设备，也就是必须需要蓄电池，不然晚上或阴雨天无法工作。

3.可以不接光伏。

三、并离网储能系统由光伏组件、并离网混合逆变器、蓄电池、负载等构成。

现在也有比较先进方案是将并离网混合逆变器+电池系统集成一体，例如优能的UHome系列并离网储能一体机。

并离网储能系统广泛应用于经常停电或光伏自发自用不能余电上网、自用电价比上网电价贵、波峰电价比波谷电价贵等场景。

并离网储能系统示意图白天有光的情况下，通过离并混合逆变器优先供给负载用电，多余的电存储到蓄电池中；晚上的时候，蓄电池通过离并网混合逆变器为负载进行供电。
