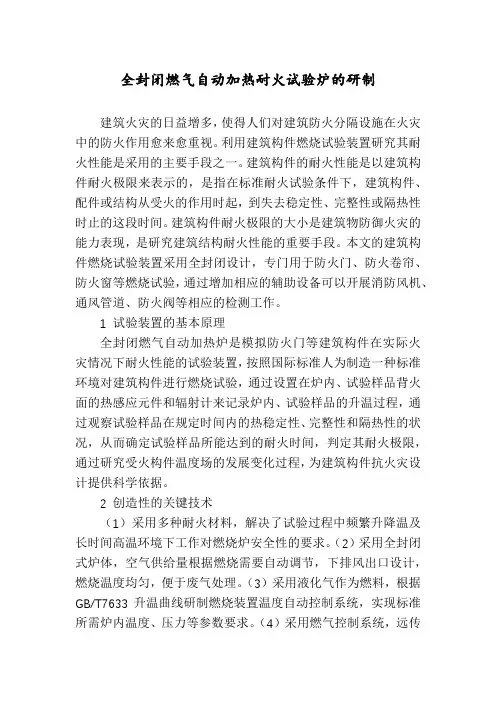

全封闭燃气自动加热耐火试验炉的研制建筑火灾的日益增多，使得人们对建筑防火分隔设施在火灾中的防火作用愈来愈重视。
利用建筑构件燃烧试验装置研究其耐火性能是采用的主要手段之一。
建筑构件的耐火性能是以建筑构件耐火极限来表示的，是指在标准耐火试验条件下，建筑构件、配件或结构从受火的作用时起，到失去稳定性、完整性或隔热性时止的这段时间。
建筑构件耐火极限的大小是建筑物防御火灾的能力表现，是研究建筑结构耐火性能的重要手段。
本文的建筑构件燃烧试验装置采用全封闭设计，专门用于防火门、防火卷帘、防火窗等燃烧试验，通过增加相应的辅助设备可以开展消防风机、通风管道、防火阀等相应的检测工作。
1 试验装置的基本原理全封闭燃气自动加热炉是模拟防火门等建筑构件在实际火灾情况下耐火性能的试验装置，按照国际标准人为制造一种标准环境对建筑构件进行燃烧试验，通过设置在炉内、试验样品背火面的热感应元件和辐射计来记录炉内、试验样品的升温过程，通过观察试验样品在规定时间内的热稳定性、完整性和隔热性的状况，从而确定试验样品所能达到的耐火时间，判定其耐火极限，通过研究受火构件温度场的发展变化过程，为建筑构件抗火灾设计提供科学依据。
2 创造性的关键技术（1）采用多种耐火材料，解决了试验过程中频繁升降温及长时间高温环境下工作对燃烧炉安全性的要求。
（2）采用全封闭式炉体，空气供给量根据燃烧需要自动调节，下排风出口设计，燃烧温度均匀，便于废气处理。
（3）采用液化气作为燃料，根据GB/T7633升温曲线研制燃烧装置温度自动控制系统，实现标准所需炉内温度、压力等参数要求。
（4）采用燃气控制系统，远传压力表对气源压力进行控制，通过控制程序采取限制措施，增加了装置使用安全。
（5）采用检验监控系统，对试验过程中的参数传输、试验过程等方面进行监控。
3 技术关键问题的解决3.1 炉体材料选用加热炉通常工作在1000℃左右，炉体受连续高温工作、频繁升降温、燃烧试验产生大量废气等诸多不利情况影响，故炉体材料的选用直接影响到燃烧炉的使用寿命，不当材料的使用甚至会造成炉体变形和炸裂，带来安全隐患。

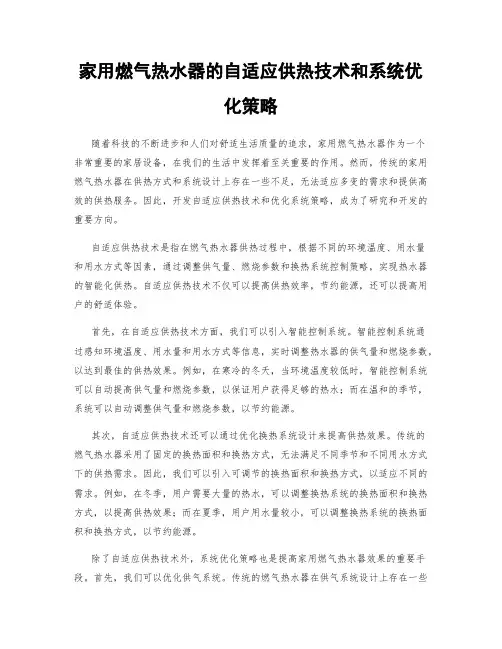

家用燃气热水器的自适应供热技术和系统优化策略随着科技的不断进步和人们对舒适生活质量的追求，家用燃气热水器作为一个非常重要的家居设备，在我们的生活中发挥着至关重要的作用。
